Even voorstellen:

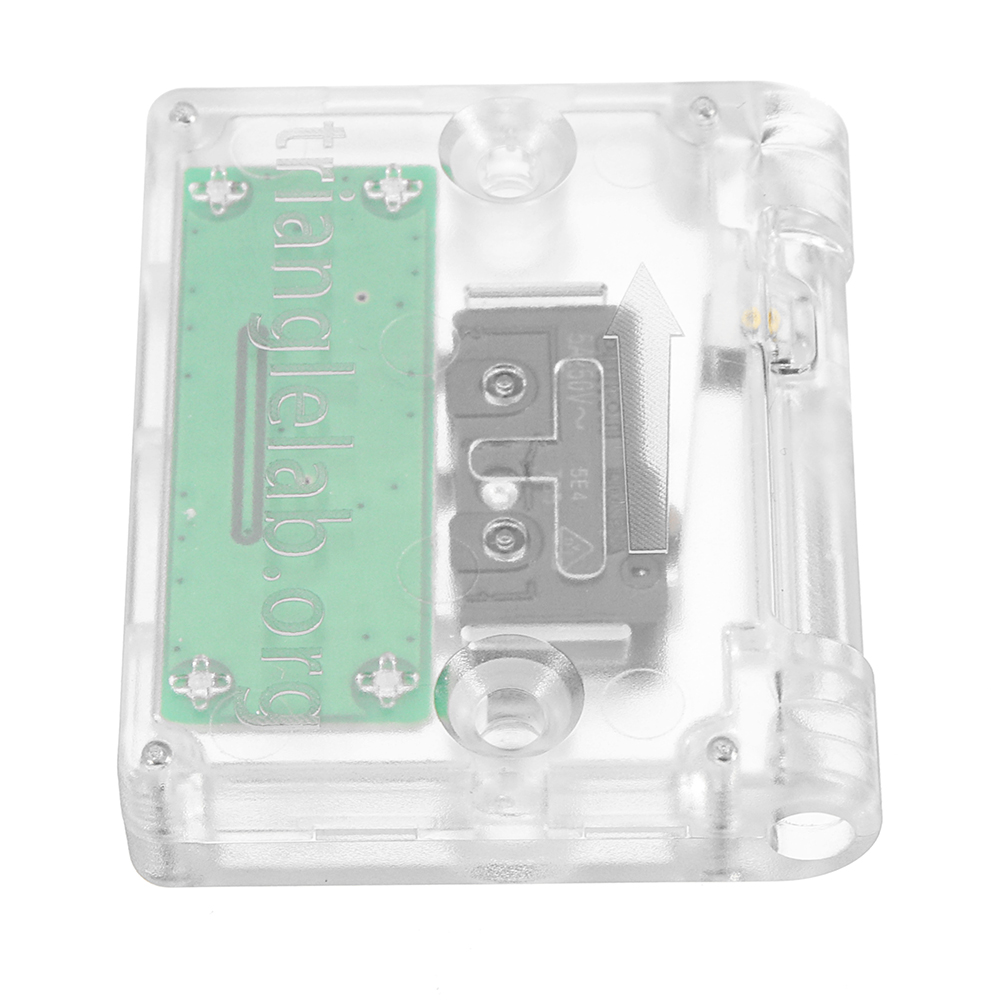

- Deze met gloeidraden opgelopen sensoreenheid is ontworpen om te detecteren of uw printer geen filament heeft.
- Tijdens het afdrukken stuurt het apparaat een signaal naar het moederbord als het detecteert dat er geen filament is.
- Met de juiste firmware-instellingen wordt het afdrukken gepauzeerd totdat de operator het filament opnieuw laadt en het afdrukken hervat.
Kenmerken:
- Het werkt met alle beschikbare materialen: flexibel, helder, ondoorzichtig, gevuld, enz.
- De unit kan evenveel filamenten gelijktijdig verwerken. Zodra een van de twee ontbreekt, stuurt het apparaat een bericht naar de volgende, tot - je hoofdbord.
- Er zijn twee schroeven meegeleverd, zodat u deze kunt installeren waar u maar wilt.
- Werkt met vrijwel elke printer.
- Duurzame behuizing voor injectie-modellering en componenten van industriële kwaliteit.
Hoeveelheid: 3
specificaties:
Hoeveelheid: 3
Voedingsspanning: 3.3-5V
Bedrijfstemperatuur: onder 80 ℃
Filamentdiameter: 1.75MM (1-2MM)
Filament Aanwezigheid: laag
Gloeidraad afwezig: hoog (gelijk aan voedingsspanning)

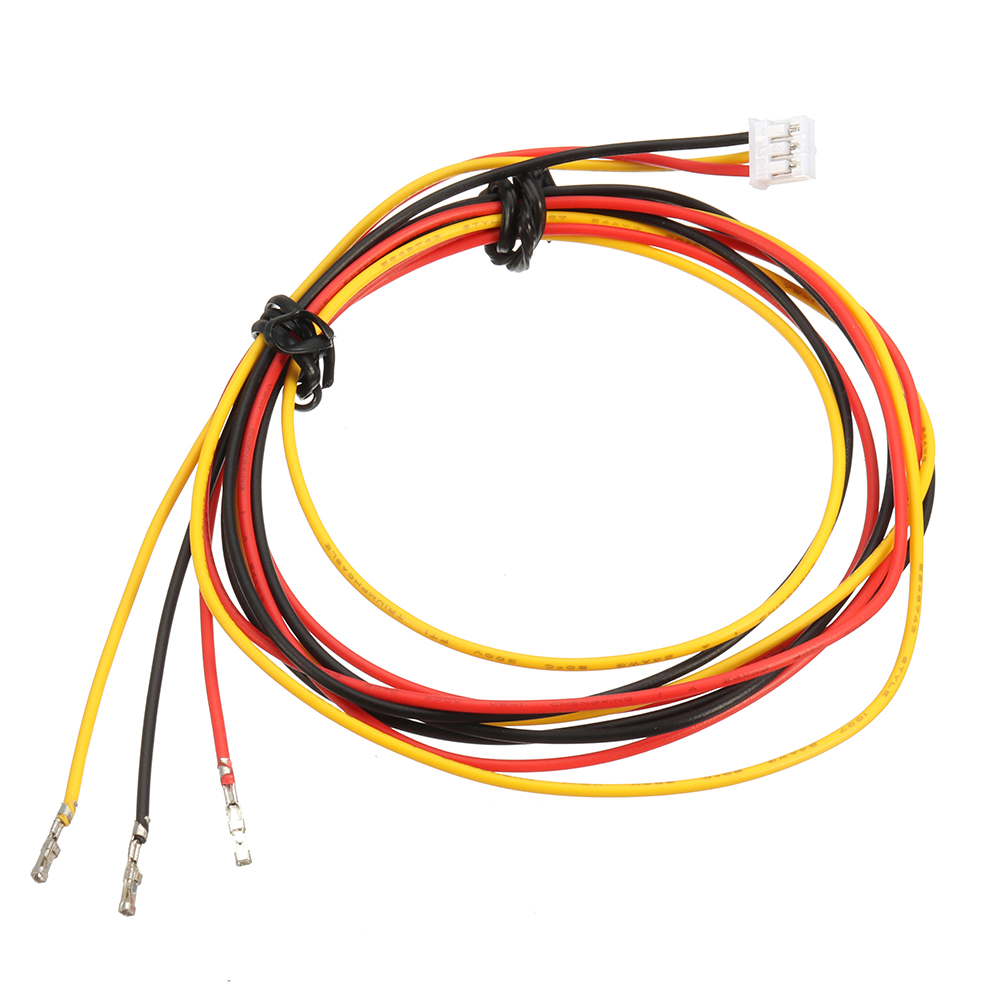

Primaire kabel: 80 cm
verlengkabel: 20 cm
PTFR tubel: 50cm
Primaire kabel: 80 cm
verlengkabel: 20 cm
PTFR tubel: 50cm
Kabel kleur:
Rood - 3,3-5V
Geel blauw - Signaal
Zwart - GND
1. Installeren:
Installereneer de eenheid na de spoel en vóór uw extruder.
Bevestig het op uw printer en samen met het pad van de gloeidraad is aan te bevelen.
Let op de richting die wordt aangegeven door de pijl op het lichaam.
Steek de 4 mm PTFE-slang aan beide zijden van de unit in om de gloeidraad te geleiden en de wrijving te verminderen.
2. aansluitingen:
Servopinnen hebben altijd de juiste pinnen: 5V, aarde en signaal.
De meeste endstop-pinnen hebben dezelfde 3 pinnen, en soms alleen Signaal en Aarde. Als je alleen deze twee hebt, moet er ergens anders een 5V op je moederbord staan.
In theorie kun je alle ingangspennen op je moederbord voor het signaal kiezen.
3. Firmware-configuratie:
Marlin:
Zorg ervoor dat uw firmware beschikt over de filament runout-functie, u hebt Marlin 1.1.0-RC7 of nieuwer nodig. Als u een oudere versie gebruikt, neemt u contact op met de fabrikant van uw 3D-printer of werkt u uw firmwareconfiguratie handmatig bij.
4. Uitbreiding:
Als u meer dan één eenheid op dezelfde printer wilt installeren, verbindt u het apparaat met elkaar en verbindt u zich aan het einde met het moederbord. Ze parallelle verbinding op het circuit niveau.
Dus de signaaluitvoer kan niet zeggen welke daadwerkelijk is opgebruikt, maar u kunt de knipperende LED op het apparaat controleren om erachter te komen.
Pakket inbegrepen:
3 x gloeidraadsensor
