Voorzien zijn van:
Voorzien zijn van:

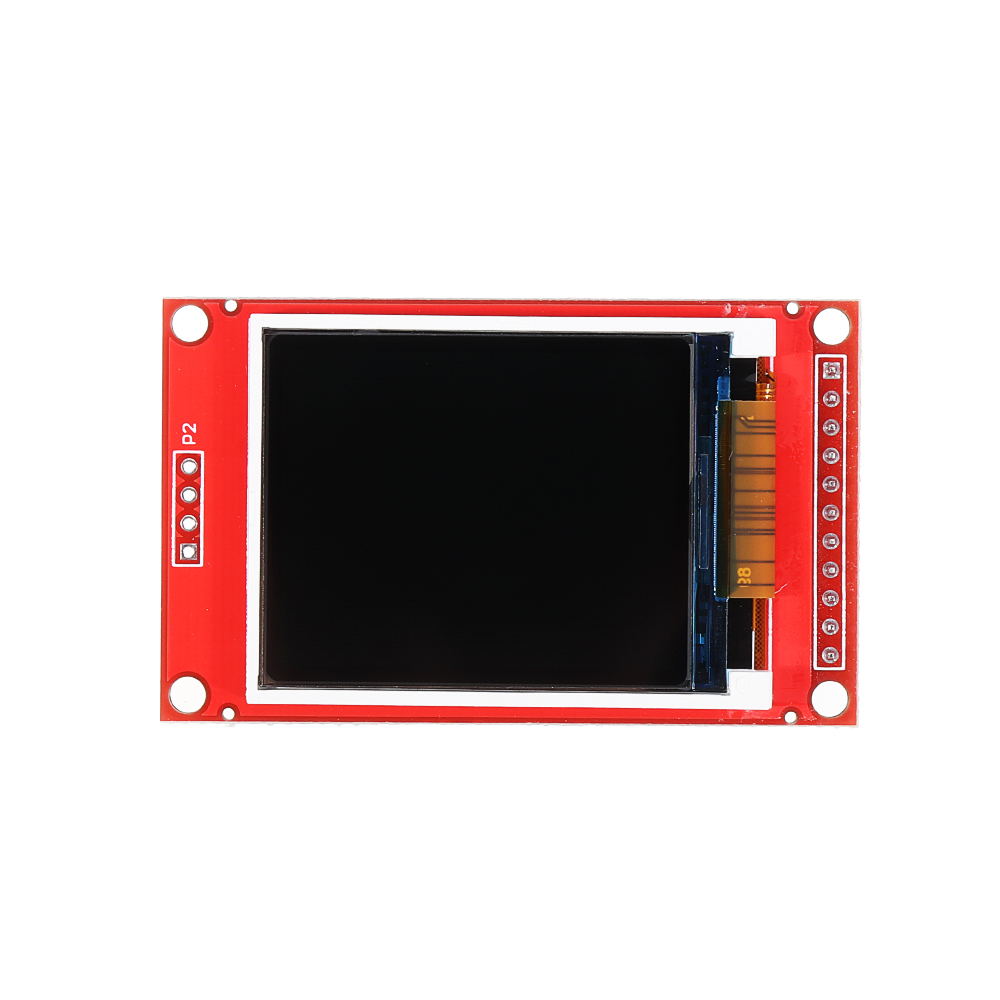

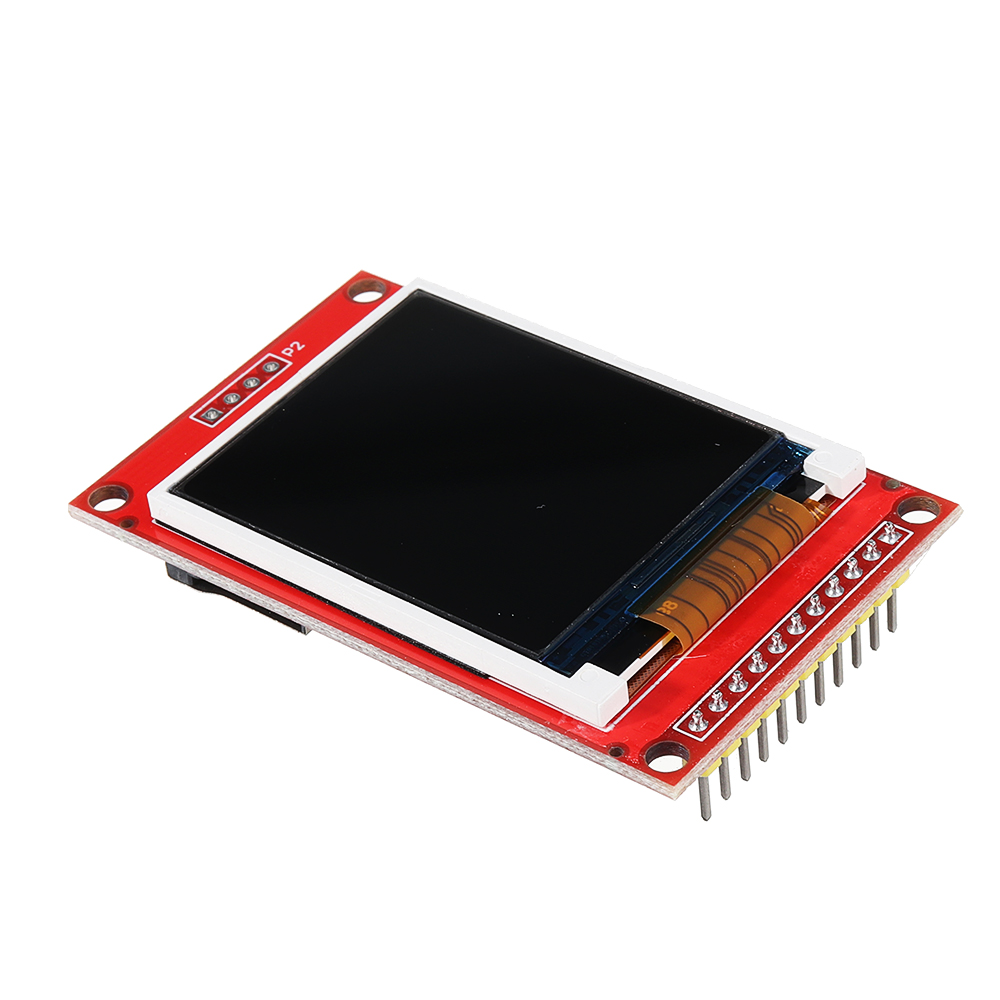

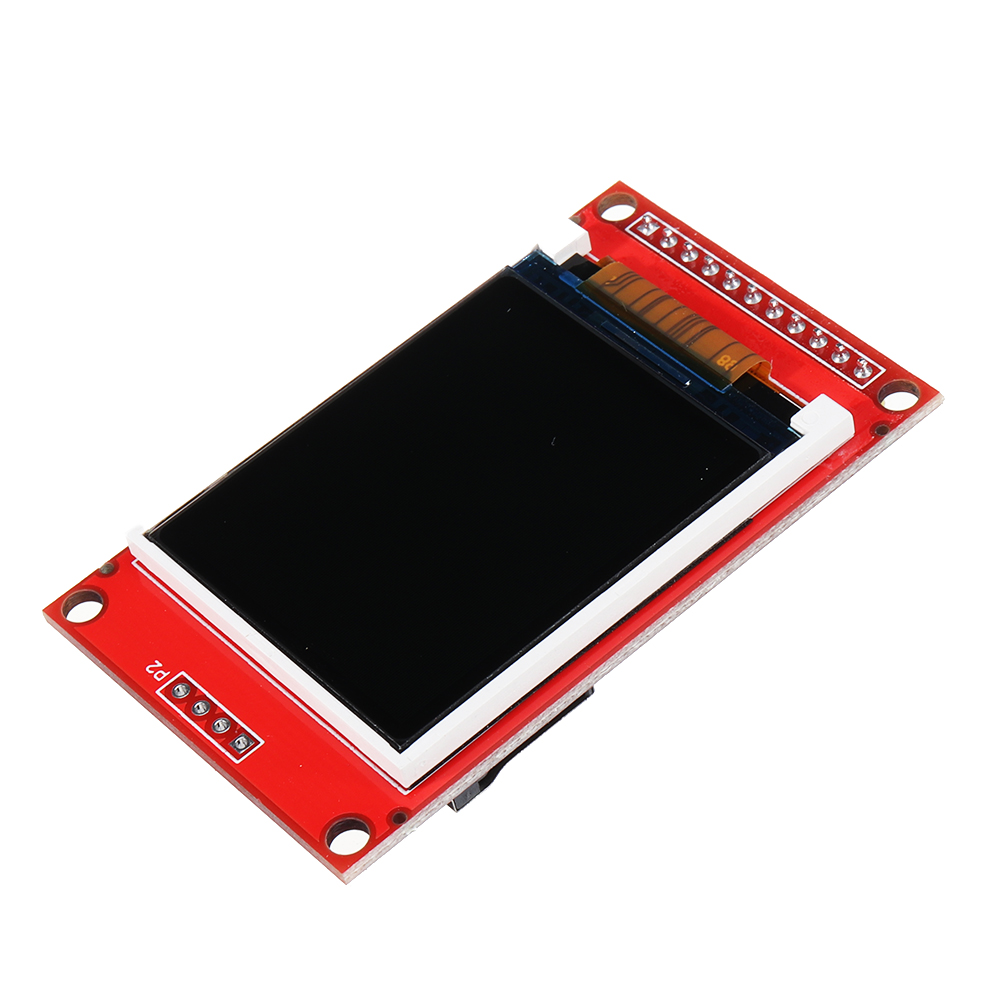

Grootte: 1,8 inch SPI seriële bus
Resolutie: 128 * 160
Stuurprogramma IC: ST7735
1. Ondersteuning van verschillende MCU in-line zonder bedrading
2. Geïntegreerde spanningsregelaar IC, ondersteuning 5V of 3.3V voeding
3. Ingebouwd niveauconversieschema, echt compatibel met 5V / 3.3V IO-niveau, ondersteunt verschillende microcontroller IO-verbindingen
4. Geïntegreerde SD-kaart uitbreidingscircuit,
5. Reserveer SPI FLASH-lettertypecircuit om uitgebreide toepassing te vergemakkelijken
Technische parameters:
Pakket bestaat uit:
3 x LCD-module
Technische parameters:
Weergavekleur: 16BIT RGB 65K kleur
Grootte: 1.8 (inch)
Type: TFT
Driverchip: ST7735S
Resolutie: 128 * 160 (Pixel)
Module-interface: 4-draads SPI-interface
Achtergrondverlichting: 2 witte led
Effectief weergavegebied: 28.03x35.04 (mm)
Formaat printplaat: 38.30x62.48 (mm)
Werktemperatuur: -20 ℃ ~ 60 ℃
Opslagtemperatuur: -30 ℃ ~ 70 ℃
Werkspanning: 5V / 3.3V
Gewicht (inclusief verpakking): 18 (g)

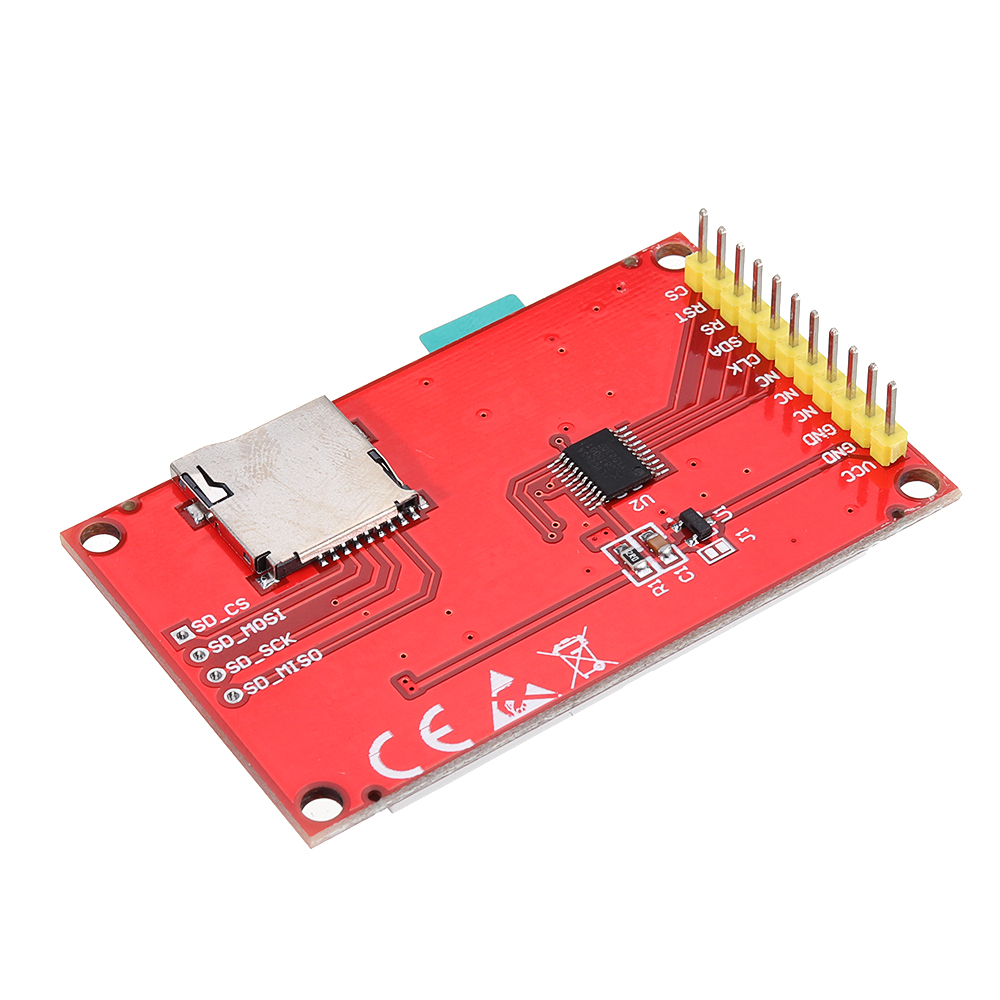

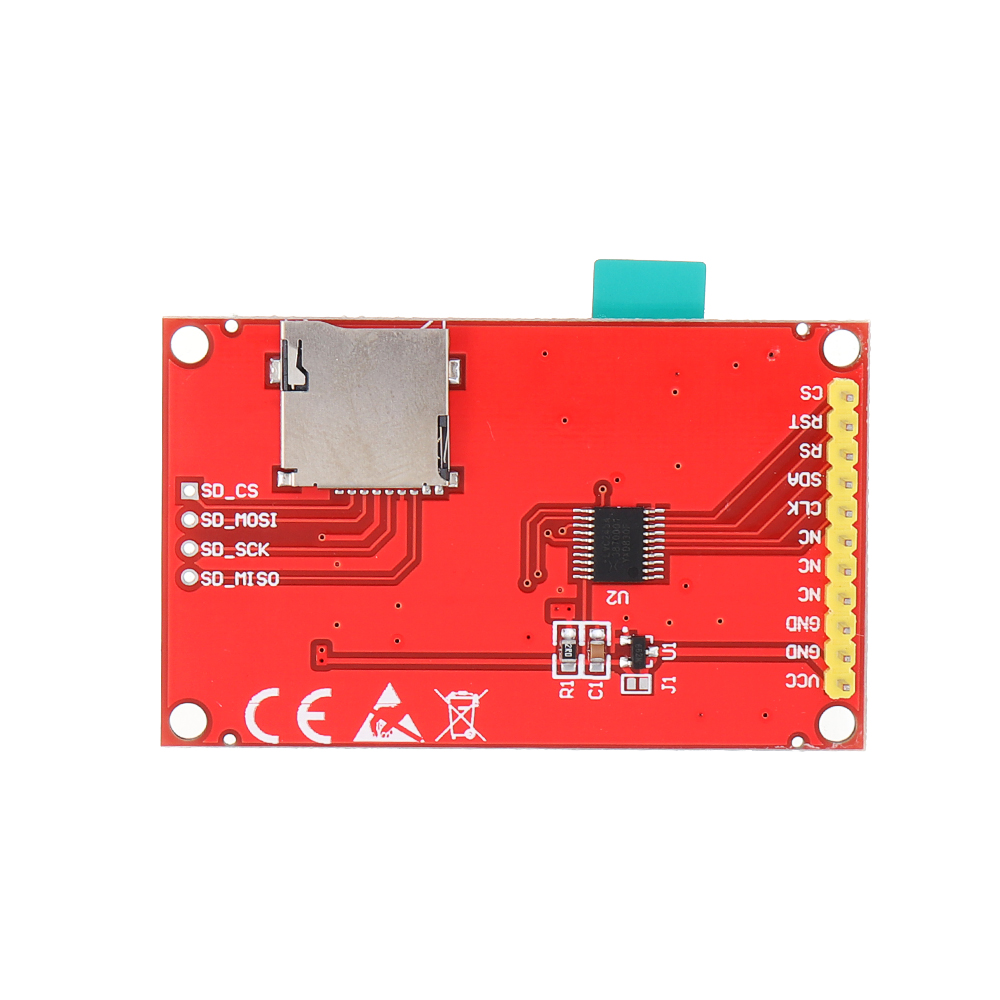

Pin beschrijving:
Pin beschrijving:
| Aantal | PIN | Beschrijving |
| 1 | VCC | Lcd-scherm voeding (3.3V ~ 5V) |
| 2 | GND | Lcd-scherm stroomvoorziening |
| 3 | GND | Lcd-scherm stroomvoorziening |
| 4 | NC | Geen definitie, gereserveerd |
| 5 | NC | Geen definitie, gereserveerd |
| 6 | NC | Geen definitie, gereserveerd |
| 7 | CLK | Lcd-scherm SPI bus kloksignaal |
| 8 | SDA | Lcd-scherm SPI bus schrijf datasignaal |
| 9 | RS | Lcd-scherm register / gegevensselectiesignaal, laag niveau: register, hoog niveau: gegevens |
| 10 | RST | LCD-resetsignaal, reset op laag niveau |
| 11 | CS | LCD-chipselectiesignaal, laag niveau mogelijk |
Pakket bestaat uit:
3 x LCD-module
