Invoering:
- BTMOS-V2.0 is een nieuwe module die is ontworpen om het probleem op te lossen dat de oude hete-bedvoedingsuitbreidingsmodule niet kan worden uitgerust met een hoog vermogen warm bed en ernstige hitte.
- BTMOS-V2.0 stroomuitbreidingsmodule met warm bed, kan worden aangesloten op een krachtig bed met hoog vermogen, is bestand tegen meer vermogen, geschikt voor gebruik in de machine, vermindert het risico van hitte.
specificaties:
- Onder de premisse van normale warmtedissipatie, maximale stroom: 15A (overschrijd niet 15A tijdens gebruik)
- Grootte: ongeveer 50 * 60 mm

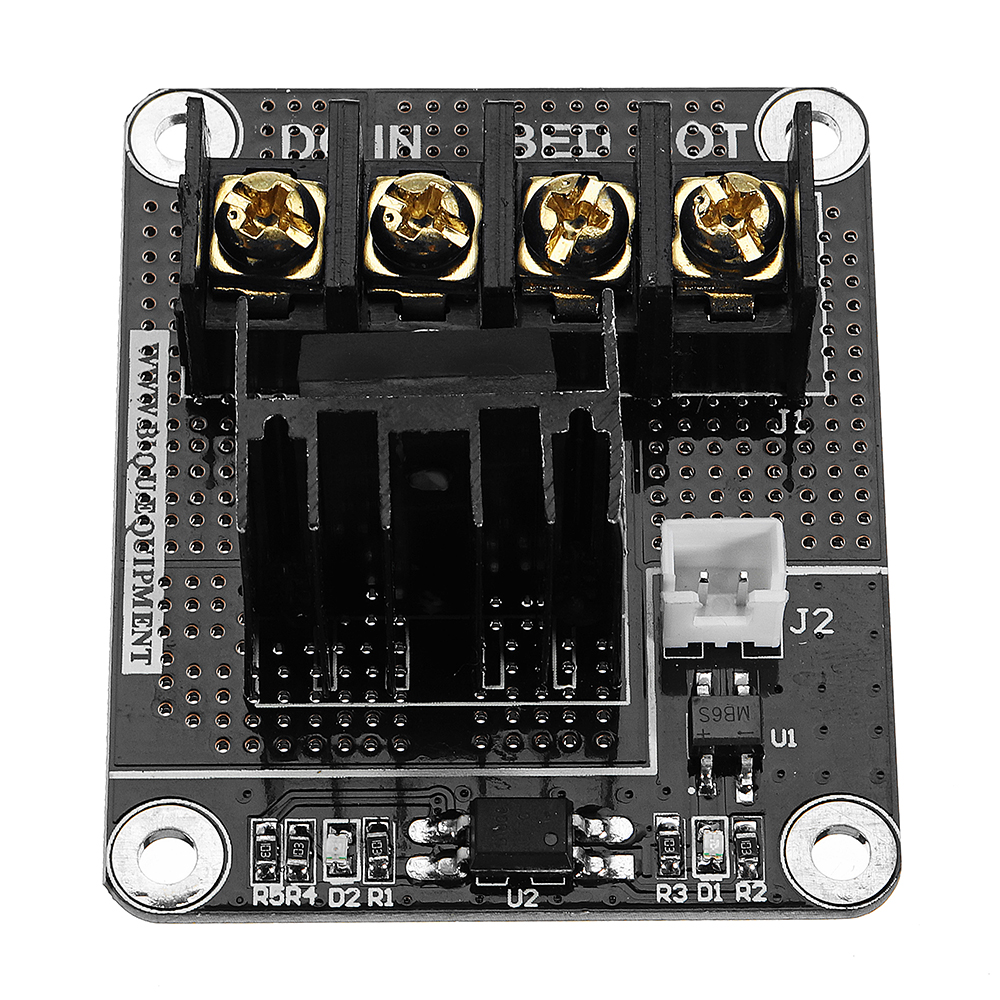

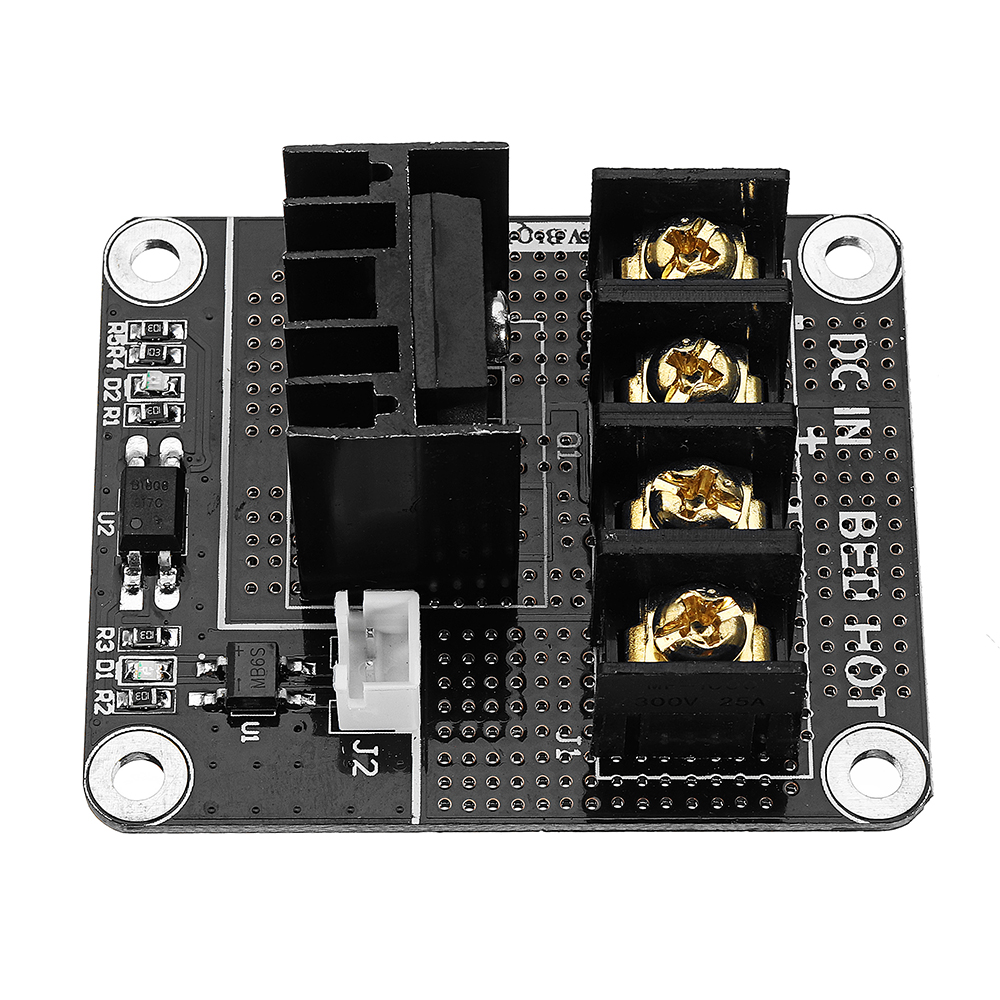

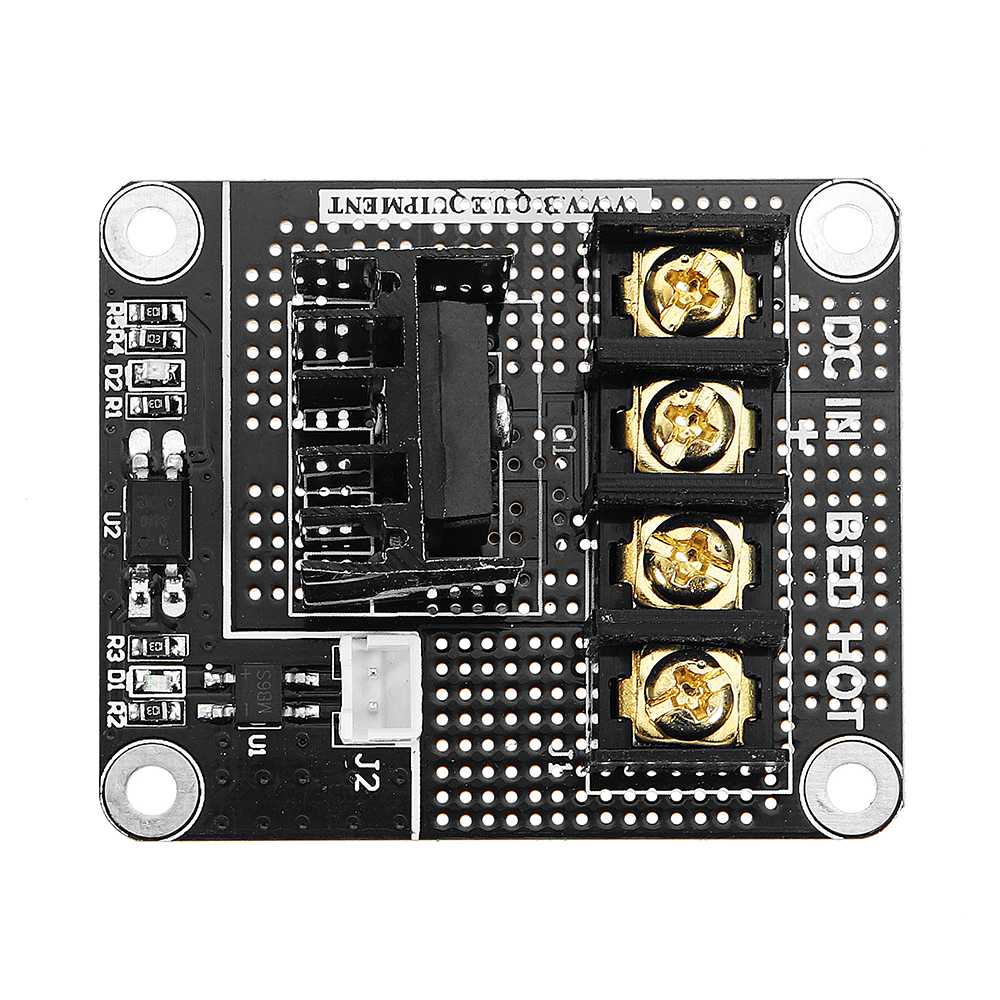

Bedrading instructies:
1. DCIN: + is verbonden met de positieve pool van de voeding; - is verbonden met de negatieve pool van de voeding (ondersteunt + 12V of + 24V voeding, het wordt aanbevolen om + 24V voeding te gebruiken);
2. HOTBED: de hot bed-lijn (geen positieve of negatieve punten);
3. J2: Verbind met de hot-bed controlepoort op het hoofdbesturingsbord (geen positieve of negatieve punten);
Voorzorgsmaatregelen:
1. Bij het aansluiten van het netsnoer: let op de positieve en negatieve polariteit van de voeding. De verbinding niet omkeren om te voorkomen dat de module wordt verbrand en onnodig verlies wordt veroorzaakt.
2. Plaatsingsprobleem van de module: plaats de module niet op een plaats met een hoge dichtheid, waardoor de verwarmingsbelasting van de module afneemt en de veiligheid toeneemt.
3. Wanneer de module werkt: raak de geleider niet aan de onderkant aan om te voorkomen dat de kortsluiting verbrandt.

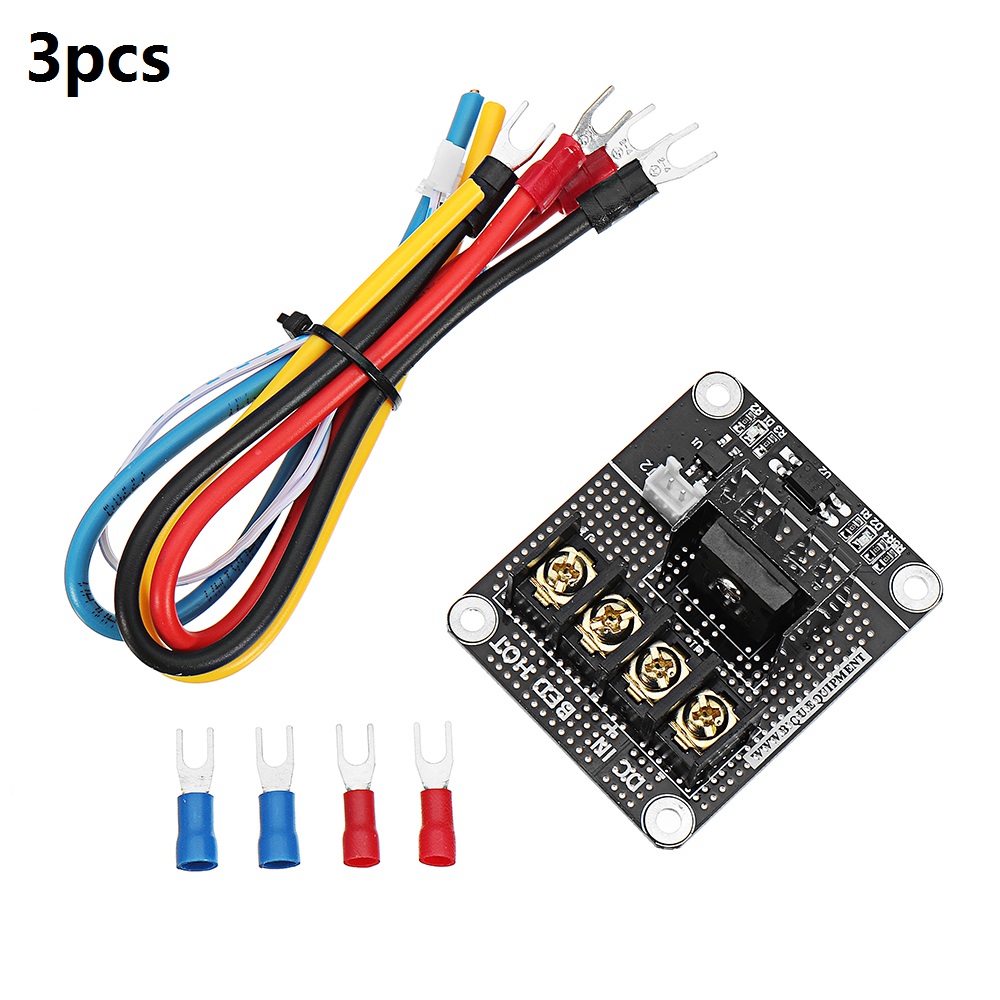

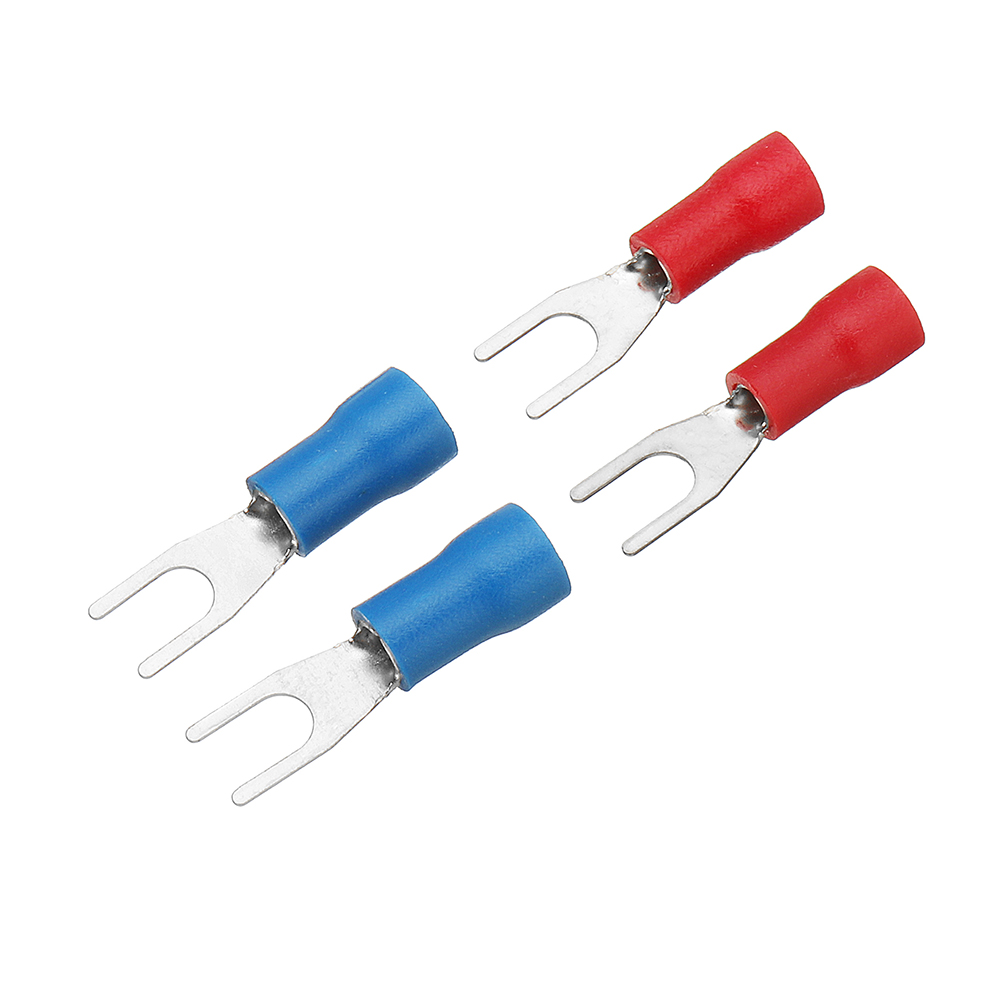

Pakket inbegrepen:
3 x Verwarmde beduitbreidingsmodule met draad
