Omschrijving:
Ingangsspanning: 3 ~ 24V, uitgang: ± 5V
Maximaal uitgangsvermogen: 1-8 W (zie voor details de beschrijving onderaan of vraag ons om informatie.)
Conversie-efficiëntie: 70-90%
Ruststroom: 3-4 mA
Nauwkeurigheid: positieve spanning ± 3%, negatieve spanning ± 5%
8W DC-DC Boost-Buck Converter werkfrequentie: 400 KHz.
Bedrijfstemperatuur: -40 ~ + 85 graden Celsius
Afmetingen: 42 x 24 x 15 mm
Gewicht: 10 gram
Voorzien zijn van:
Voorzien zijn van:
Hoog rendement tot 90%
Ingebouwde frequentiecompensatie
Ingebouwde Soft-Start-functie
Ingebouwde thermische uitschakelfunctie
Ingebouwde stroomlimietfunctie
Opmerking:
1. Om een stabielere spanning te verkrijgen, wordt aanbevolen dat de output groter is dan 10MA
2. V- kan niet alleen worden gebruikt, of geen spanningsuitgang. Maar je kunt gewoon V + gebruiken
toepassingen:
ADC / DAC / operationele versterker Referentiespanning
RS232 RS485 RS422 Bus
Geluidsapparatuur
Laag vermogen audio voeding
Auto audio versterker dual power board
Lcd-voeding
Instrumentatie apparatuur
Aandacht:
Dit is een DC-DC-spanningsomvormer, moet opgemerkt worden bij gebruik van:
1. Ingangsspanning kan niet groter zijn dan het maximale invoerbereik
2. Uitgangsvermogen kan voor langere tijd niet groter zijn dan de maximale belasting
3. Het ingangsvermogen moet groter zijn dan het uitgangsvermogen vanwege het stroomverbruik van de module zelf
Vraag & Antwoord:
Q1: Waarom de uitgangsspanning lager is dan de nominale spanning
A1: Ingangsvoeding is te laag. Test de ingangsspanning met een multimeter, op dit moment is de ingangsspanning erg laag
Q2: Waarom is de negatieve spanning niet of de uitgang te laag?
A2: De negatieve spanning kan niet alleen worden gebruikt. Bij gebruik van een negatieve spanning moet dezelfde belasting worden aangesloten op de positieve spanningsklem.
Het maximale uitgangsvermogen kan 8W bereiken, maar het maximale vermogen varieert onder verschillende omstandigheden. Raadpleeg de volgende tabel voor meer informatie (10-80% van het maximale vermogen is het meest betrouwbaar):
8. Ingang DC 3,7-24V, uitgang ± 5V
Ingangsspanning: 3.7V / 5V / 6V / 9V / 12V / 15V / 18V
Maximale uitgangsstroom: 0,03-0,25 A
Pakket bestaat uit:

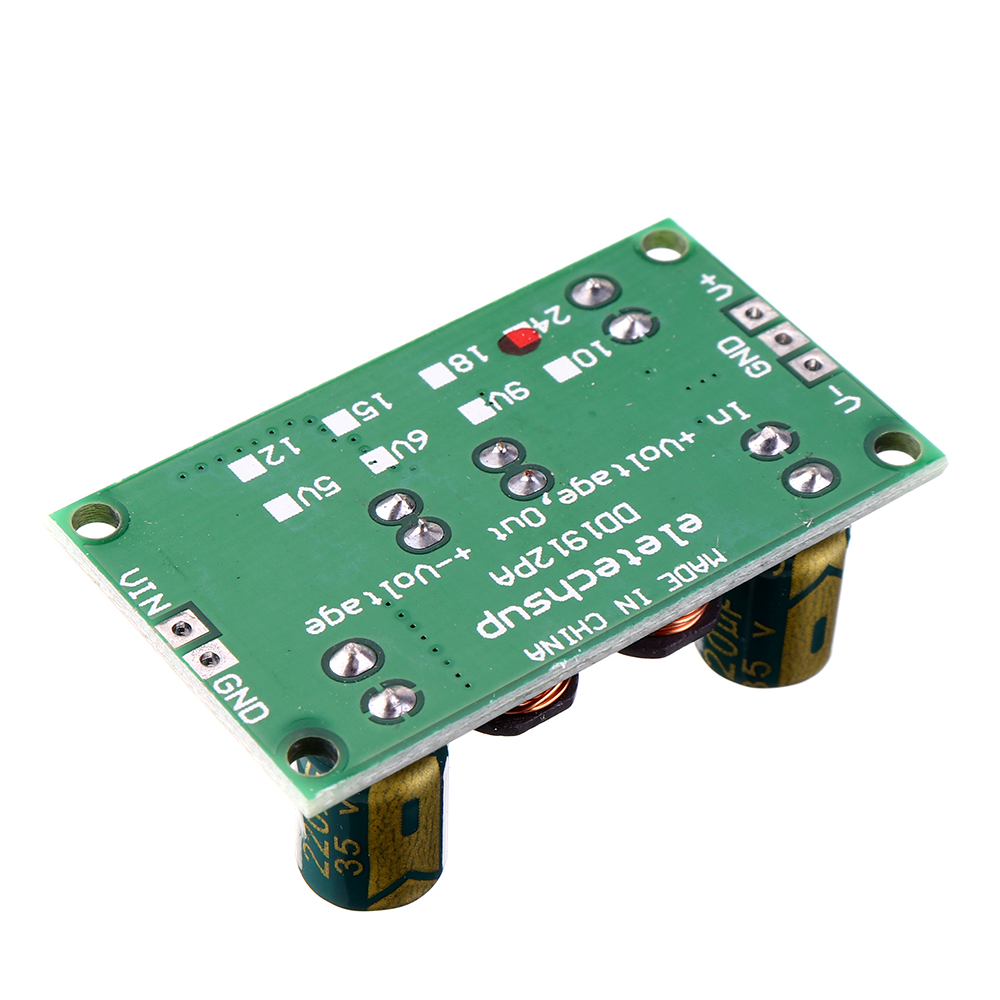

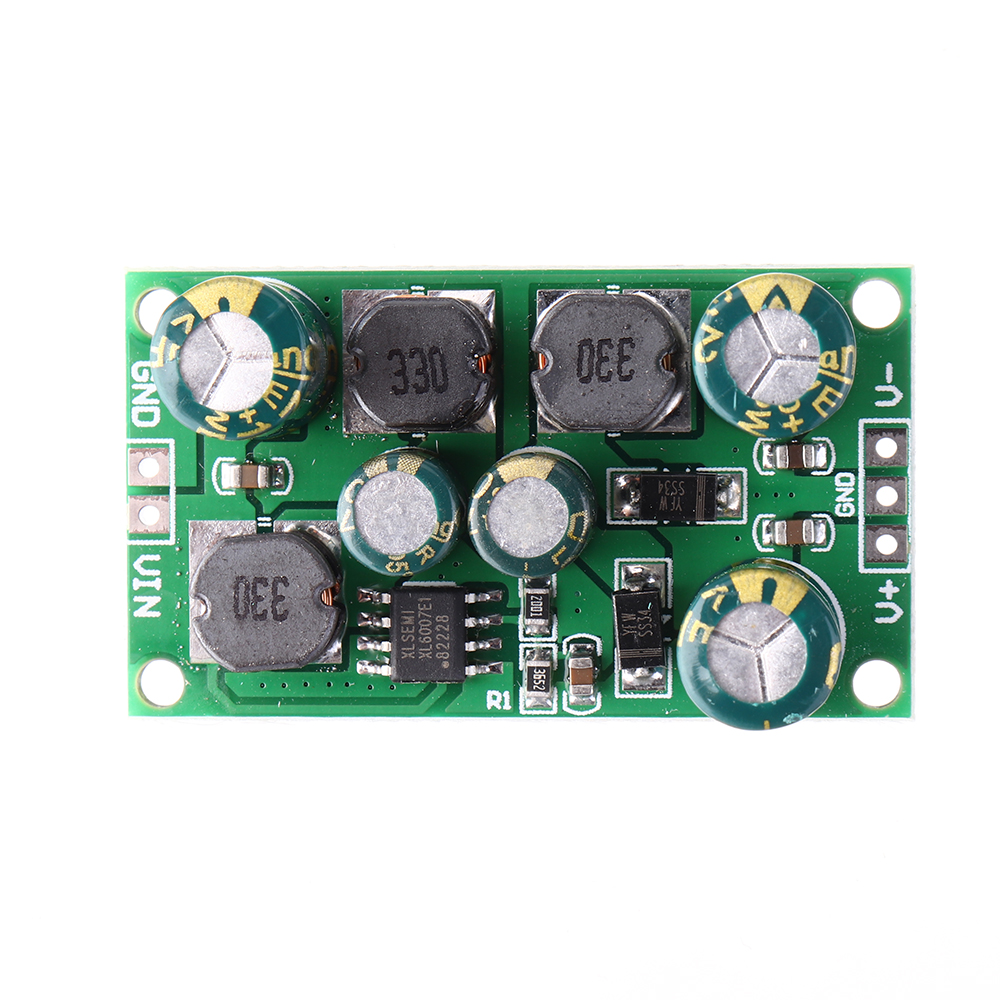

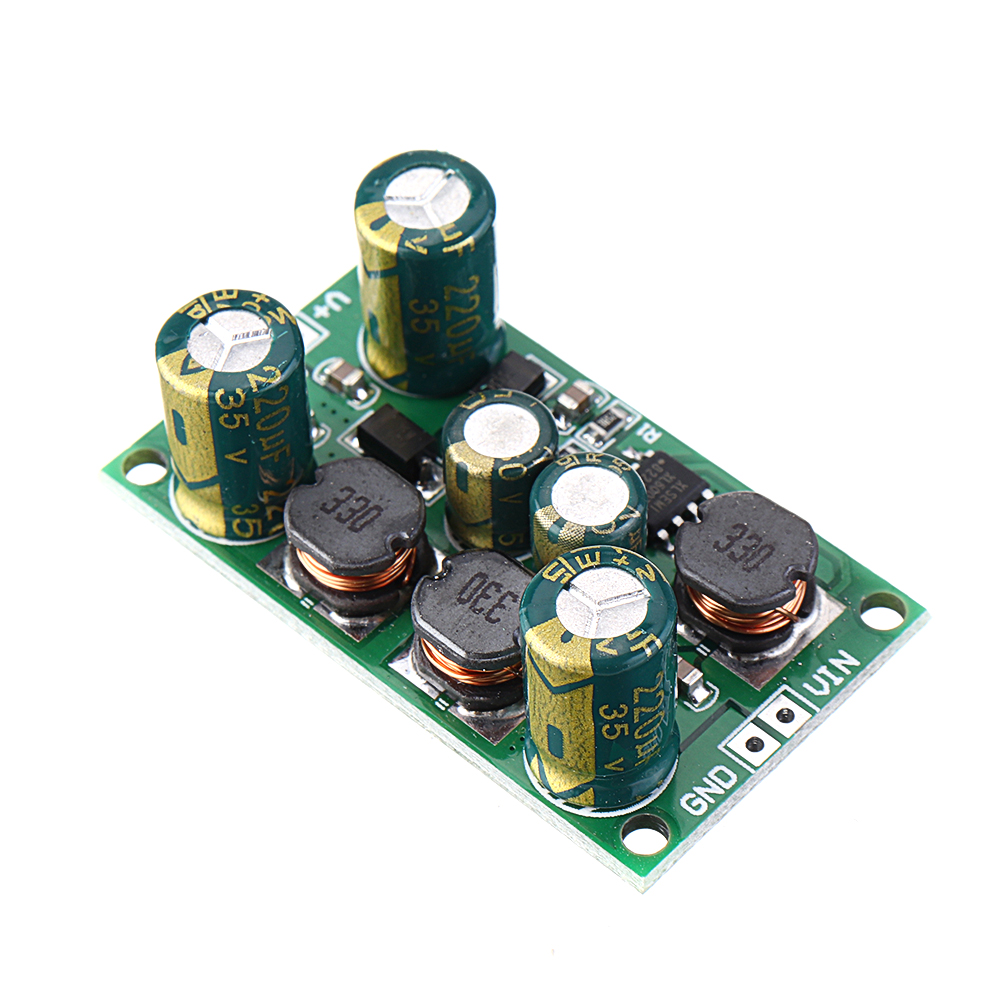

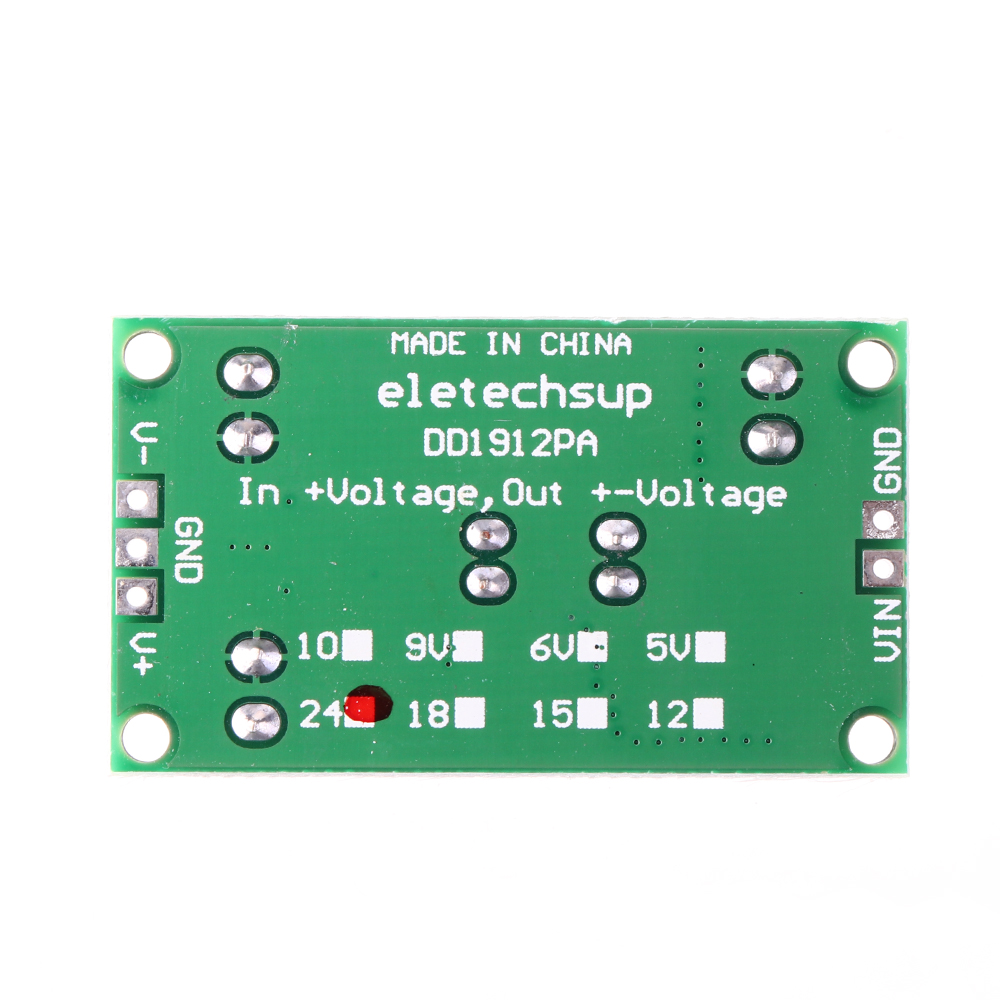

3 x DC DC Boost-Buck Converter +/- spanning Dubbele spanningsmodule
