Technische data:
Ingangsvermogen: AC 85V-250V
Standby-stroom: <8.5MA
RF-frequentie: 315 MHz
RF werkmodus: superheterodyne
Ontvangstgevoeligheid:> 97 dbm
Decoderingsmodus: MCU-softwaredecodering
Leerbare zenders: 1-16 zenders
Ondersteuning op afstand type: leercode (1527)
Schakelen tussen modi: zowel tijdelijk als wissel
Bedradingstype: vaste terminal
Schakeluitgang: normaal open en normaal gesloten.

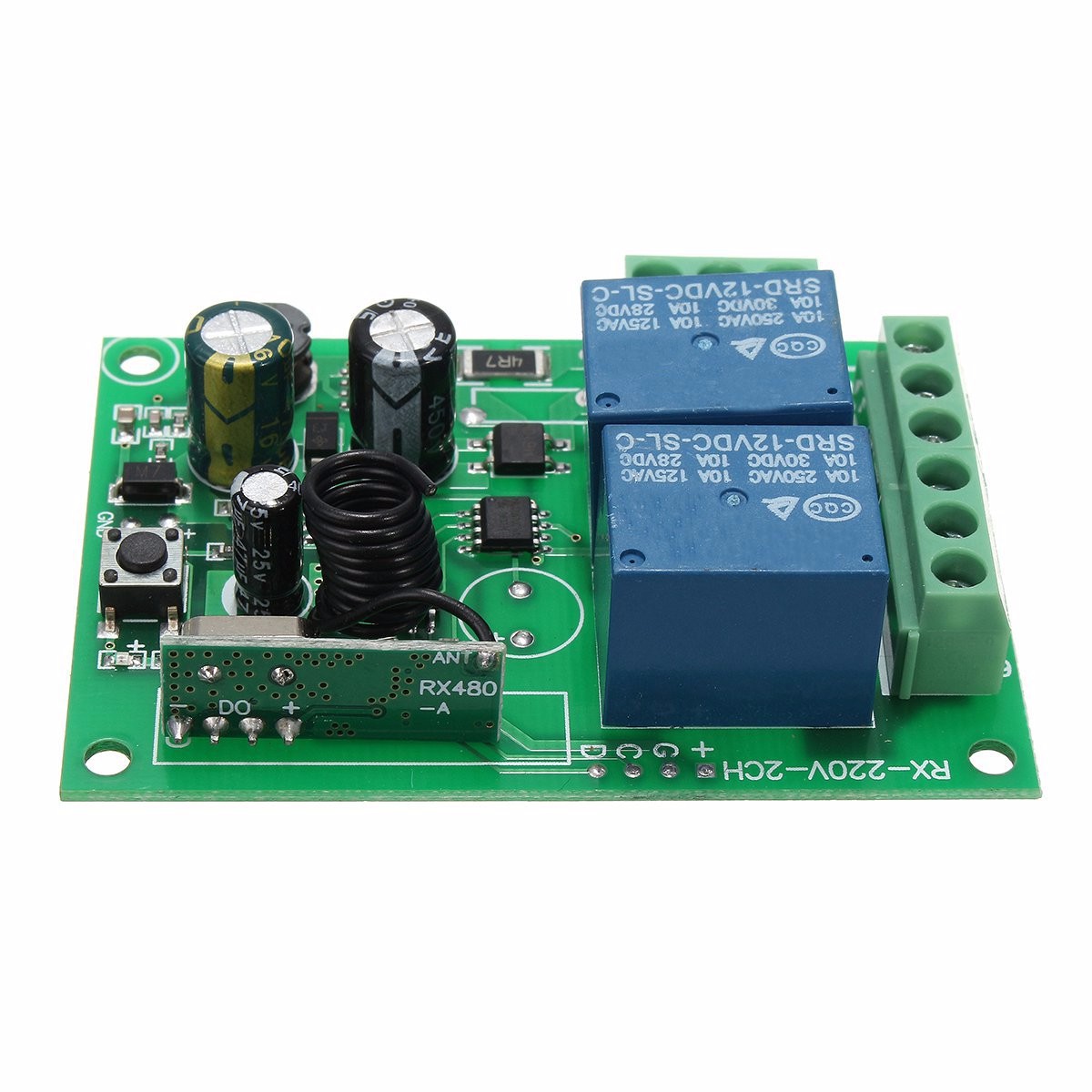

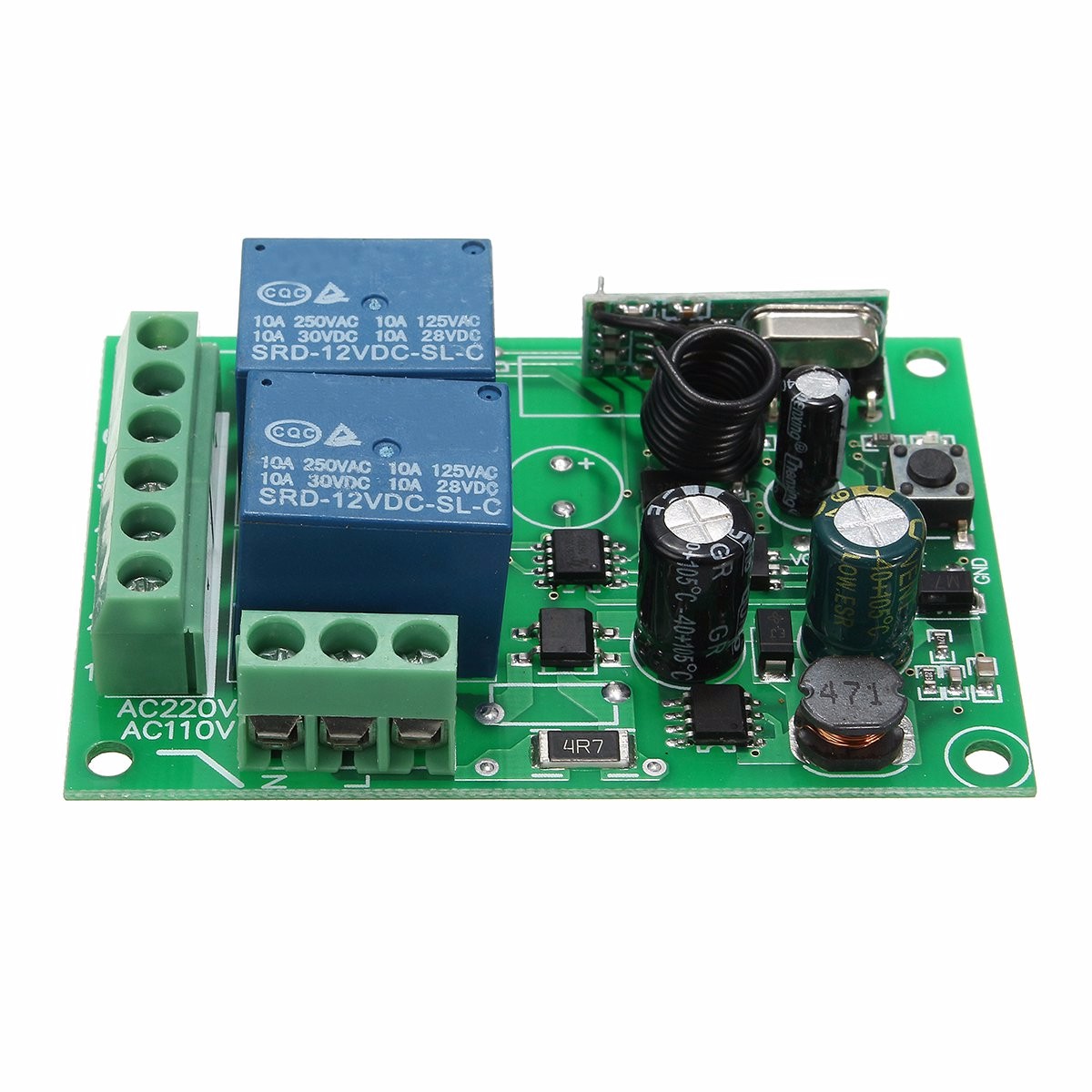

De afmeting van PCB: 35 * 30 * 18mm (L * W * H)
Schakeluitgang:
NEE: normaal open
COM: gemeenschappelijk
NC: normaal gesloten
Draad poort:
NEE: normaal open
COM: gemeenschappelijk
NC: normaal gesloten
Uitleg werkmodi:
Kortstondige modus:
Druk op de knop op afstand, het relais wordt geactiveerd, laat de knop op de afstandsbediening los en het relais wordt gedeactiveerd.
Toggle Mode:
Druk op de afstandsknop en laat deze weer los, het relais wordt geactiveerd.
Druk nogmaals op de afstandsbediening en laat hem weer los en het relais schakelt uit.
Alle opgeslagen zenders wissen:
* Opmerking: na het wissen van de opgeslagen zenders, moeten alle zenders opnieuw worden geleerd door de ontvanger.
Druk 8 keer op de leerknop op de ontvanger en de codes worden gewist.
De zender leren: (momentele modus)
Een 2-knopszender programmeren als zender met momentfunctie.
STAP 1:
Druk één keer op de leertoets op de ontvanger en laat hem los.
Wacht even, de LED gaat uit, om aan te geven dat je de leerstaat bent ingegaan.
STAP 2:
Druk op de eerste knop van uw zender en laat hem los, de LED op het ontvangende bord knippert dan uit en geeft aan dat de knop is geleerd.
STAP 3:
Druk op de tweede knop en laat deze weer los om te kijken hoe de LED weer aan en uit gaat.
Wacht 3 seconden, de LED gaat weer branden, het indicatiesysteem is klaar voor gebruik.
De zender leren: (Wisselmodus)
Een zender met 2 knoppen programmeren als schakelaar.
STAP 1:
Druk tweemaal op de leertoets op de ontvanger en laat hem los.
Wacht even, de LED gaat uit, om aan te geven dat je de leerstaat bent ingegaan.
STAP 2:
Druk op de eerste knop van uw zender en laat hem los, de LED op de ontvanger knippert en schakelt vervolgens uit.
Het aangeven van de knop is geleerd.
STAP 3:
Druk vervolgens op de tweede knop en laat deze weer los om te kijken hoe de LED weer aan en uit gaat.
Wacht 3 seconden, de LED-indicator gaat weer branden om aan te geven dat het systeem klaar is voor gebruik
**Merk op**
Tweeknopszenders kunnen alleen als toggle of momentary worden gebruikt.
Eén modus per zender met 2 knoppen.
(Let op: u laat het bedieningspaneel de afstandsbediening leren, u moet op de "A" en "B" knop drukken, in plaats van er gewoon op te drukken)
U kunt echter een andere zender in de andere modus programmeren.
Pakket bestaat uit:
3 x Module
Pakket bestaat uit:
3 x Module
