Omschrijving:

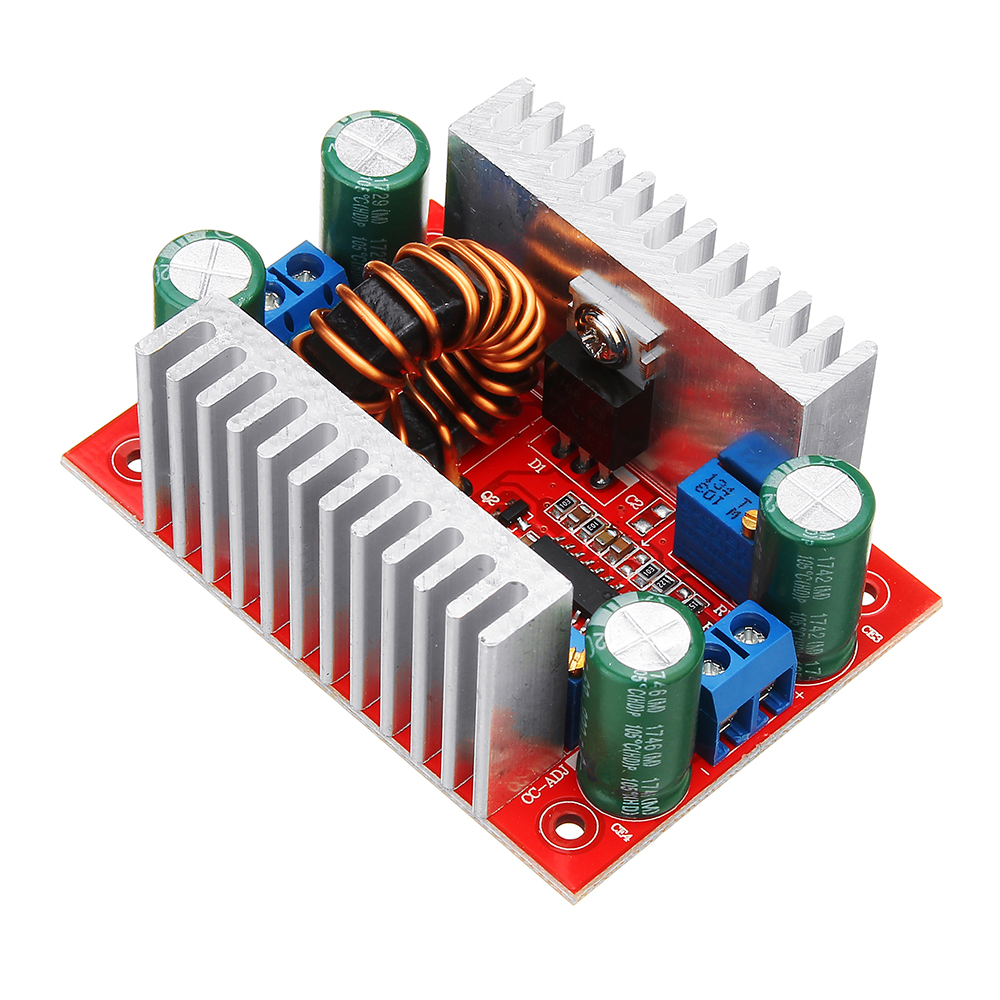

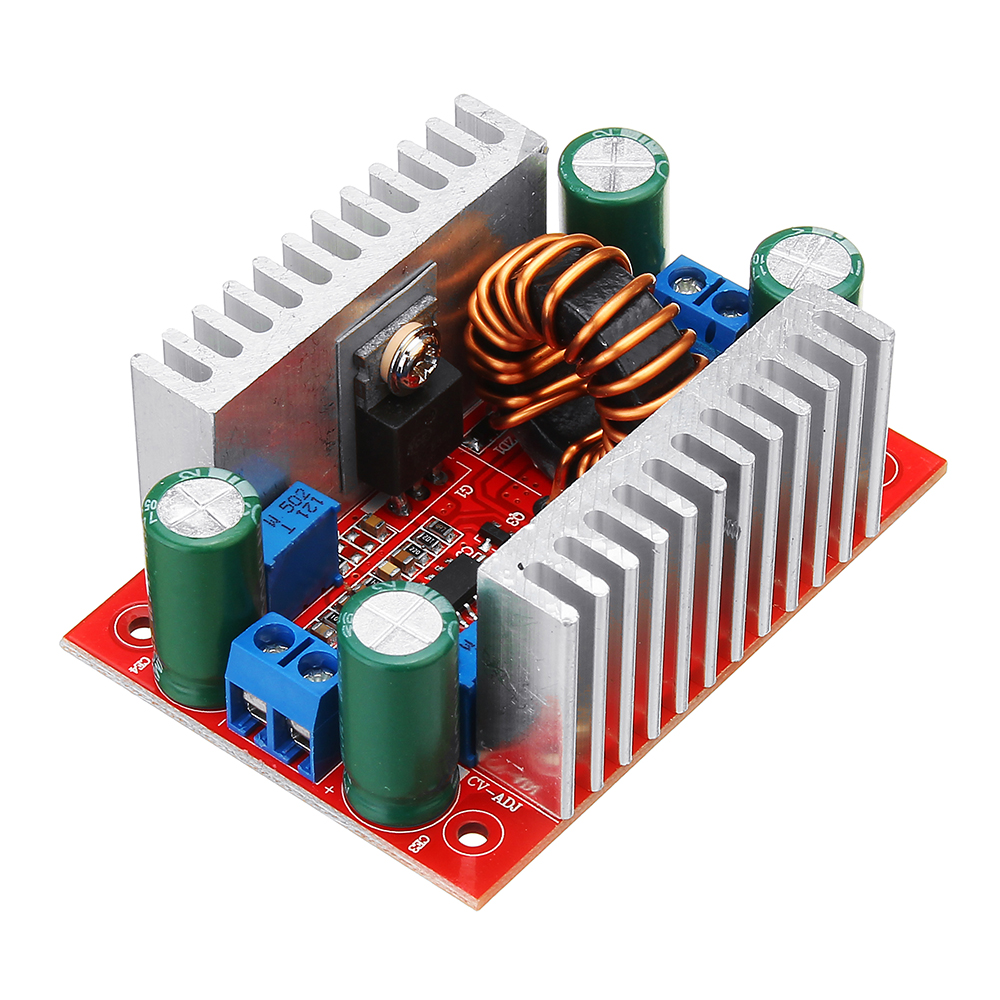

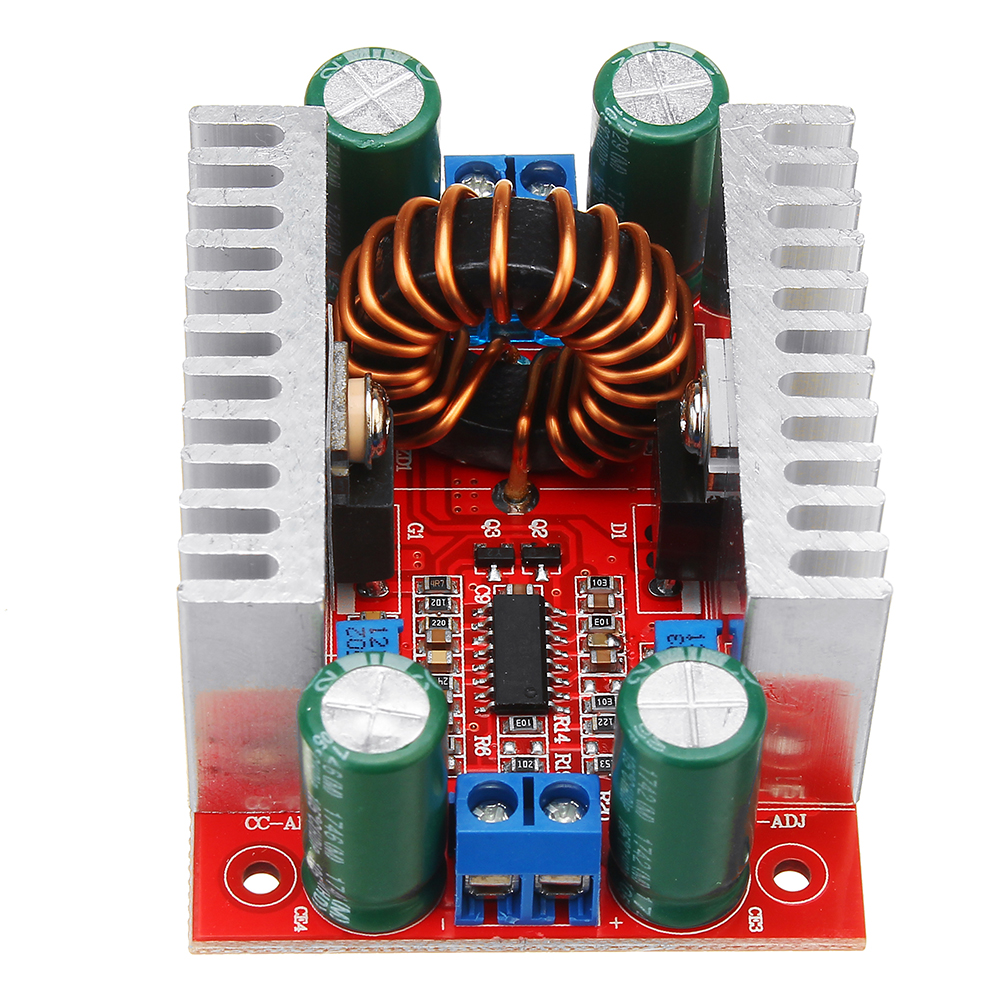

Module-eigenschappen: niet-geïsoleerde versterkingsmodule (BOOST)
Ingangsspanning: DC8.5V-50V
Ingangsstroom: 15A (MAX) is hoger dan 8A
Statische bedrijfsstroom: 10mA (12V 20V, hoe hoger de uitgangsspanning, de statische stroom neemt toe)
Uitgangsspanning: 10-60V traploos instelbaar (standaardoutput 19V verzending, als u een ander voltage nodig heeft, leg het dan uit aan de dispensers.)
12-80 V vaste output (voor volume klanten)
Uitgangsstroom: wanneer 12A MAX groter is dan 7A, versterk dan de warmtedissipatie (gerelateerd aan ingangs- en uitgangsdrukverschil, hoe groter het drukverschil is, hoe kleiner de uitgangsstroom is)
Constant stroombereik: 0.2-12A
Uitgangsvermogen: = ingangsspanning * 10A, zoals: ingang 12V * 5A = 60W, ingang 24V * 5A = 120W,
Ingang 36V * 5A = 180W, input 48V * 5A = 240W,
Werktemperatuur: -40 ~ + 85 graden (verbetert de warmteafgifte als de omgevingstemperatuur te hoog is)
Werkfrequentie: 150 kHz
Conversie-efficiëntie: tot 96% (efficiëntie is gerelateerd aan invoer, uitgangsspanning, stroom, drukverschil)
Overstroombeveiliging: Ja (als de ingang hoger is dan 15A, wordt de uitgangsspanning automatisch verlaagd en is er een bepaald foutenbereik.)
Input reverse protection: Nee, (Als u meer reverse-stroom nodig heeft, voer dan de string in de diode in)
Installatie methode: 4 stuks 2,5 mm schroefgaten
Verbindingsmodus: bedrading uitgang

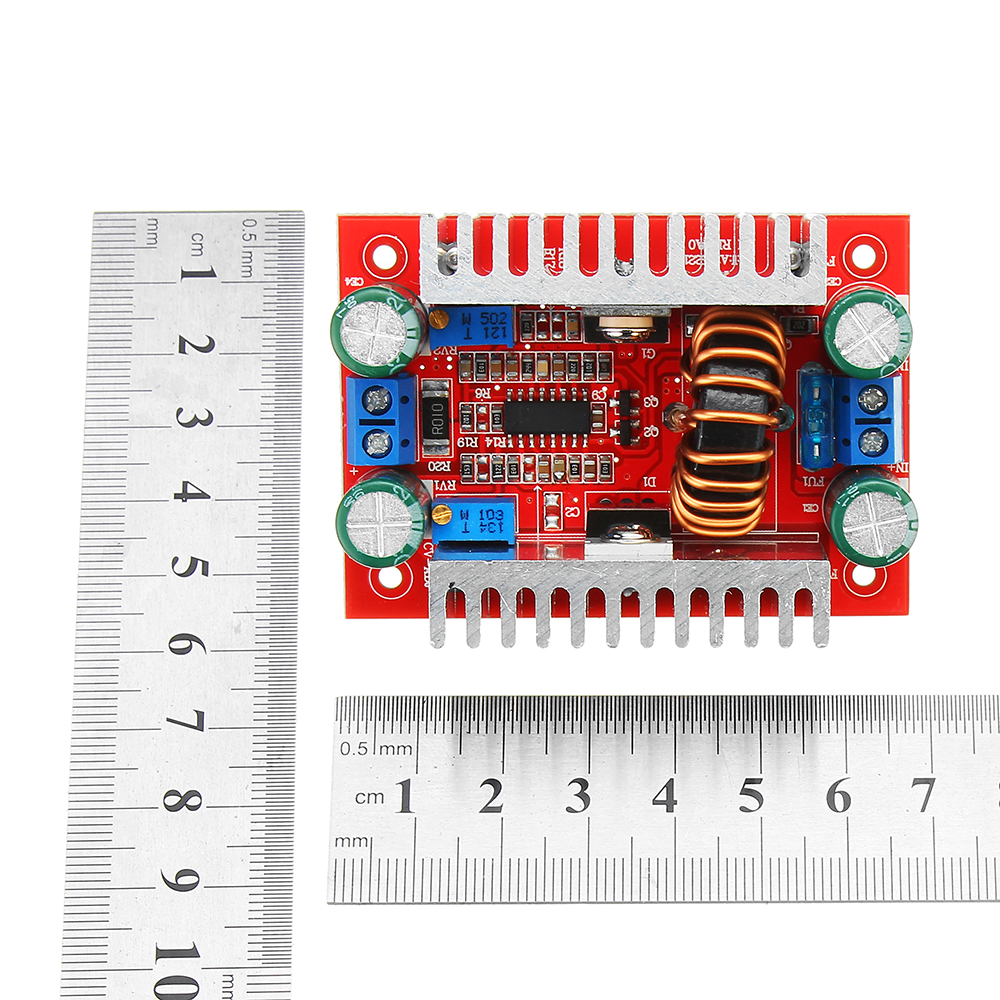

Module Grootte: 67mmx48mmx28mm
Uitgangsspanning / stroomregelmethode:
1. Pas de potentiometer "CV-ADJ" aan en stel de uitgangsspanning in op de gewenste spanning afhankelijk van uw batterij of LED. Zoals 10-serie LED-spanningsregeling 37V. (Verhoog de omgekeerde klokspanning, verlaag de klokspanning)
2. Draai de potentiometer "CC-ADJ" tegen de klok in gedurende ongeveer 30 omwentelingen, stel de uitgangsstroom in op het minimum, sluit de LED aan en stel de RV2-potentiometer in op de gewenste stroom. Om de batterij op te laden, sluit u de batterij af op de uitgang en stelt u de RV2 in op de stroom die u nodig hebt. (Zorg ervoor dat u de ontladen batterij gebruikt om aan te passen, want de batterij is meer, hoe kleiner de laadstroom.) (Omgekeerde klokstroom wordt verlaagd en de klokstroom wordt verhoogd)
Stel de stroom niet bij door kortsluiting. De circuitstructuur van de boostmodule kan niet worden aangepast door kortsluiting.
Toepassingsgebied:
1, doe een voeding, input 12V kan zijn, de output kan worden aangepast 12-50V.
2, voor de voeding van uw elektronische apparatuur, kunt u de uitgangswaarde instellen op basis van uw systeemspanning.
3, als de auto voeding, stroom uw laptop, PDA of een verscheidenheid aan digitale producten.
4, een high-power mobiele notebook power DIY: gekoppeld aan een grote capaciteit 12V lithium batterijpack, zodat waar uw notebook waar kan worden verlicht.
5, zonnepaneel spanningsregelaar.
6, op de batterij, lithiumbatterij en andere ladingen.
7, rijden high-power LED-verlichting.
Pakket inbegrepen:
3 x 400 W DC-DC High Power constante spanningsstroom Boost voedingsmodule
