Invoering:

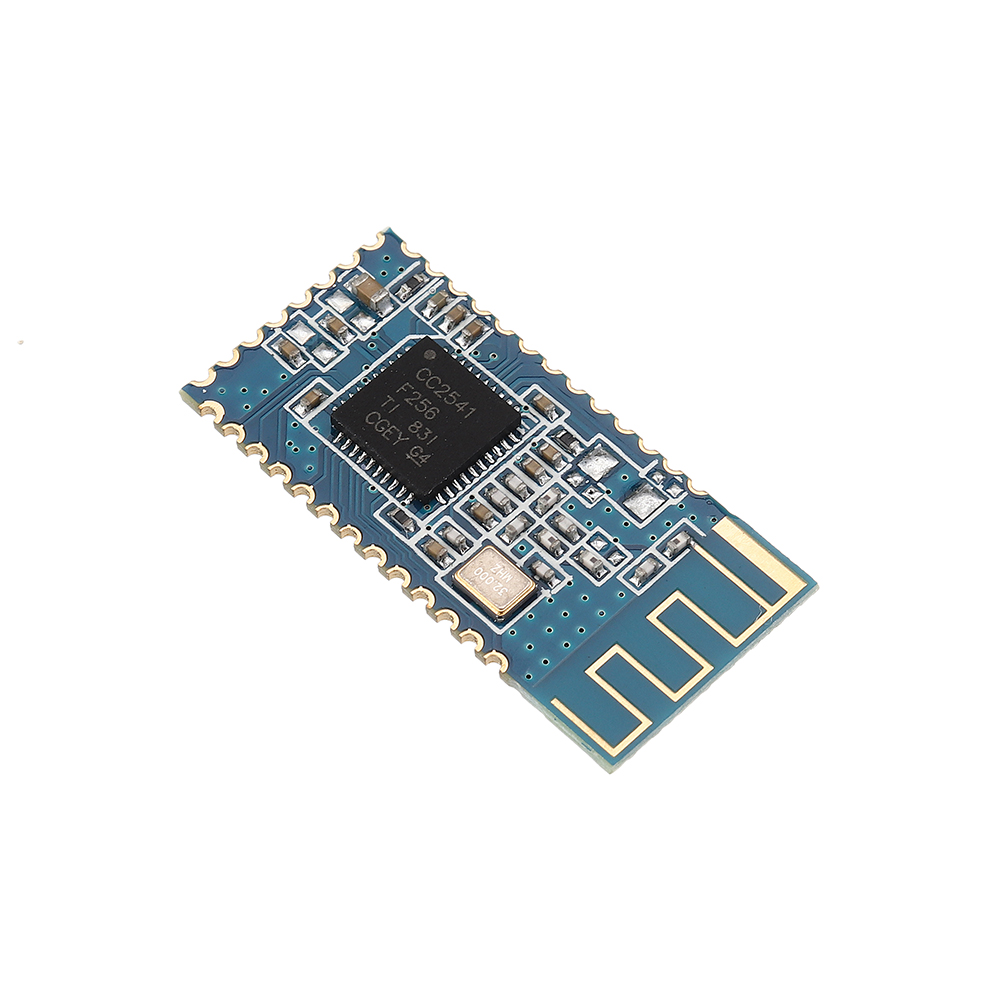

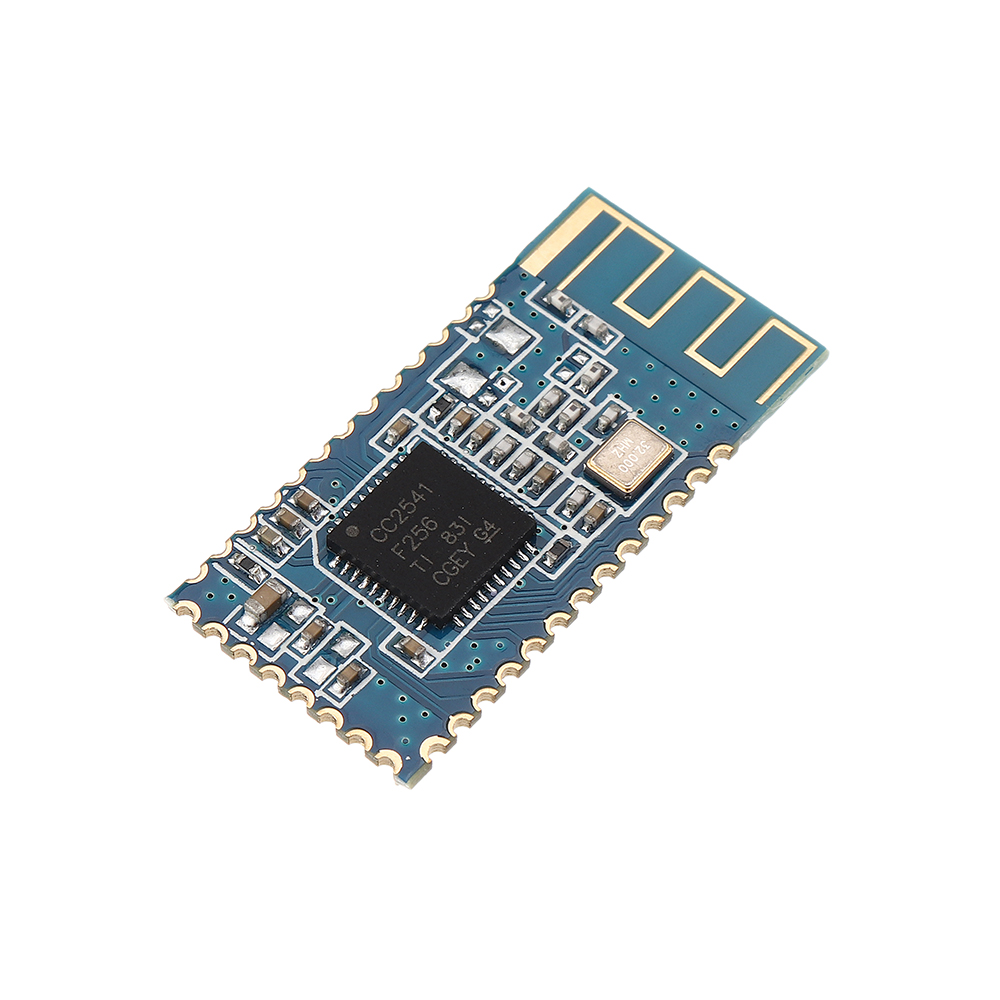

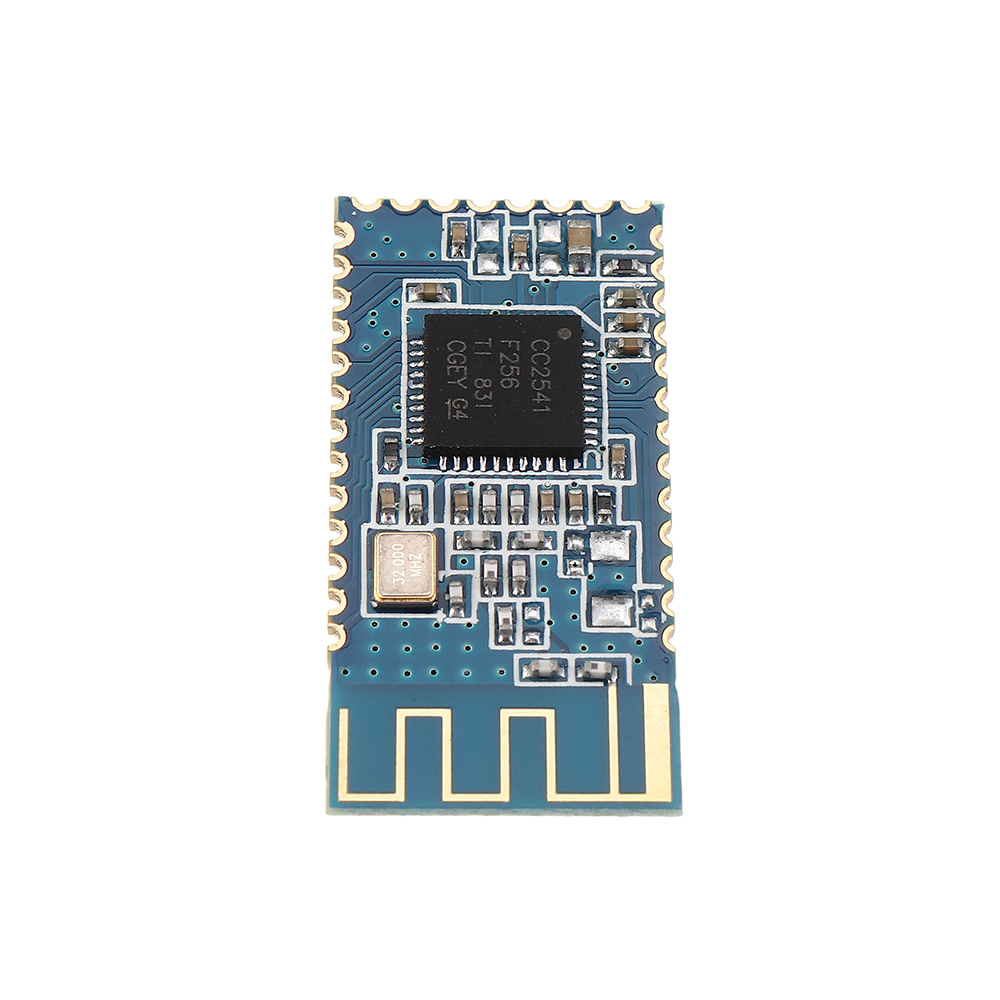

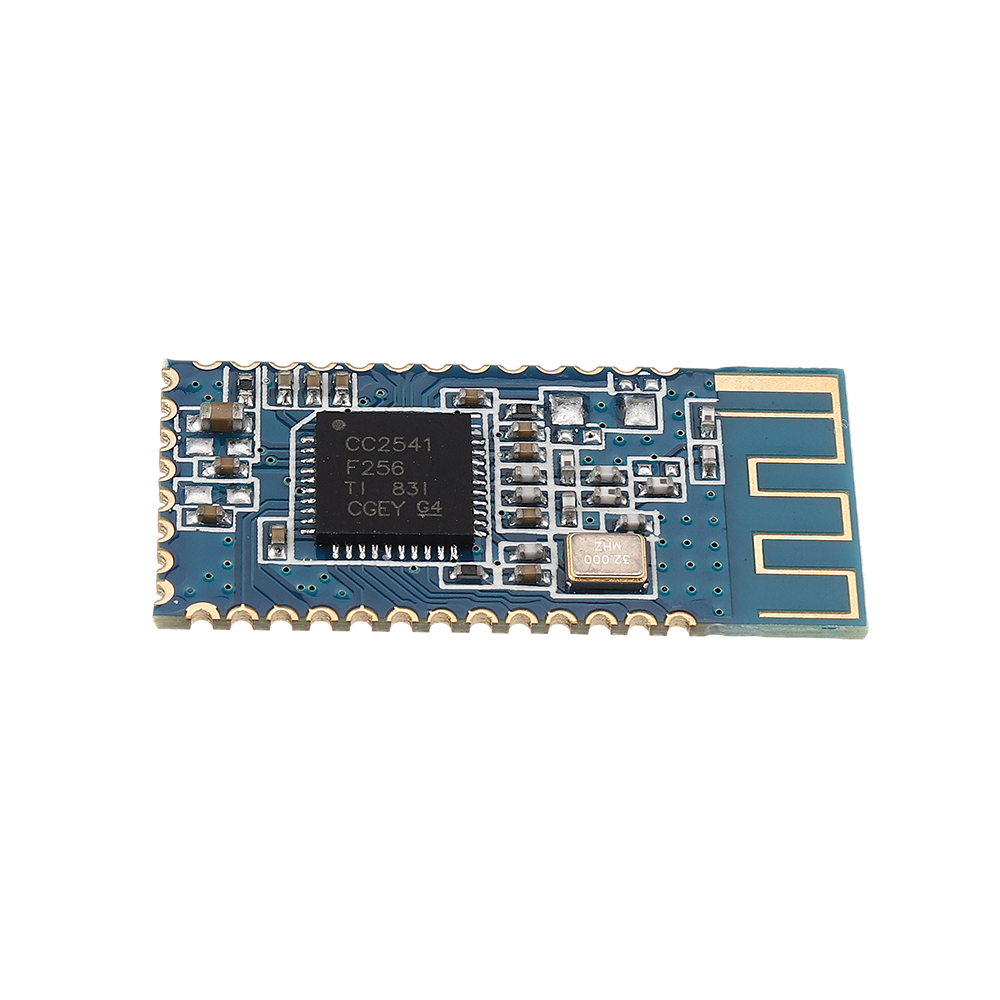

De module is gebaseerd op Bluetooth 4.0 BLE-technologie en de kernchip is TI (Texas Instruments) CC2541, die voornamelijk bestemd is voor medische elektronische consumentenapparaten, persoonlijke sportuitrusting (zoals hardloopschoenen en sporthorloges), persoonlijke toepassingen voor gezondheidsonderhoud (zoals als hartslagband). , casual, gaming, HID, afstandsbedieningsapparaten, computer mobiele randapparatuur (zoals draadloze muizen) en veilige of andere ruimtevoelige nabijheidstoepassingen die ultra-low-power korte afstand draadloze connectiviteit mogelijk maken met een eenknopsbatterij voor continu werken voor meer dan een jaar.
Toepassing:
Het chip-ROM integreert de volgende protocollen en services:
Batterij status
Bloeddrukmonitor
Vind me
Hartritmemonitor
Nabijheid
Thermometer
Weegschaal
Tijd
Andere protocollen en services die extern kunnen zijn voor RAM:
Bloedsuikermeter
Temperatuur alarm
Plaats
Kenmerk:
Bluetooth low energy (BLE) -compatibel;
Ondersteunt Adaptive Frequency Hopping;
Uitstekende gevoeligheid van de ontvanger;
10-bit auxiliary ADC met negen analoge kanalen;
On-chip ondersteuning voor seriële perifere interface (SPI, UART) (master- en slave-modi);
Programmeerbare uitgangsvermogensregeling;
Geïntegreerde ARM CortexTM-M3-gebaseerde microprocessorkern;
On-chip power-on reset (POR)
Ondersteuning voor EEPROM- en seriële flitsinterfaces
Geïntegreerde low-dropout regelaar (LDO)
On-chip software gestuurde energiebeheereenheid

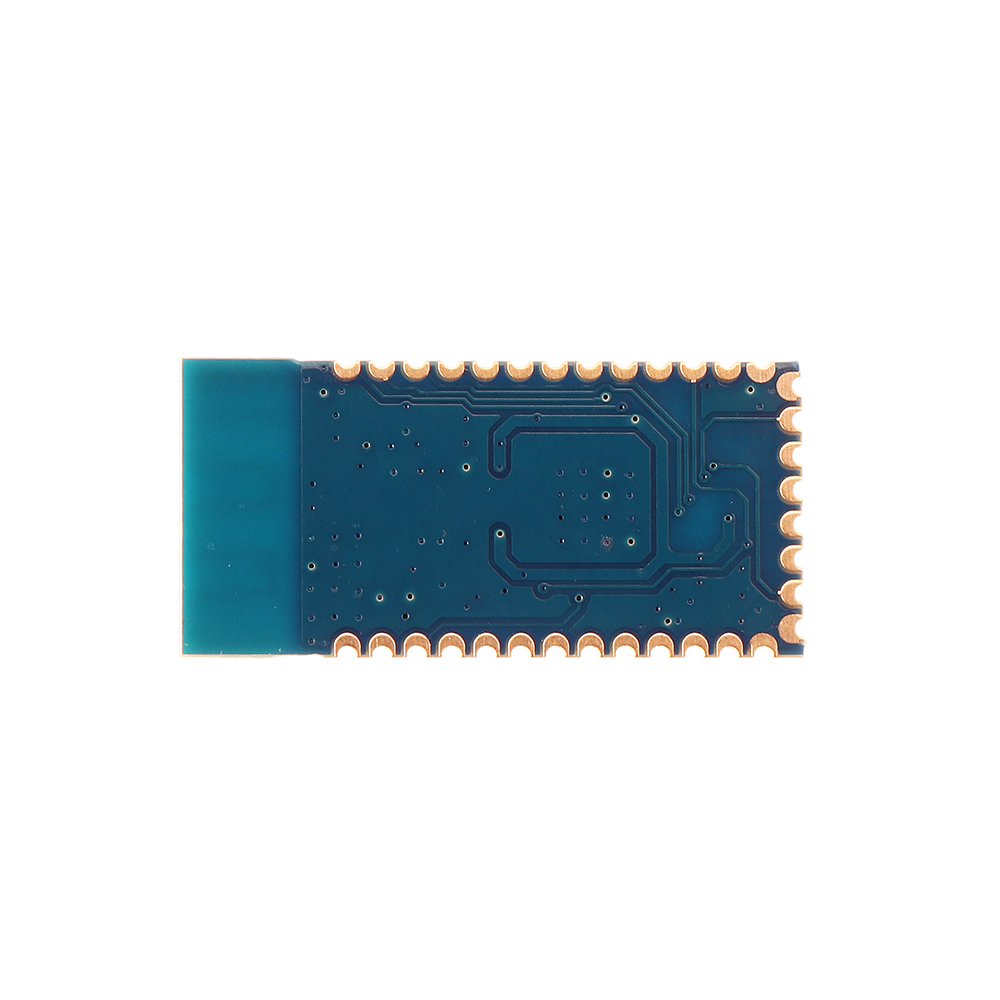

Pakkettype: 15 * 13 * 2 mm FR4 PCB met 25 pads geplaatst rond de omtrek;
specificaties:
Productnaam: Bluetooth 4.0 Low Power Module, Class2
Productmodel: DX-BT05
Protocolstandaard: bluetooth V4.0
Band: 2,402 GHz ~ 2,480 GHz ISM-band zonder licentie
Modulatiemethode: GFSK
Spread Spectrum: FHSS
RF-uitgangsvermogen: Class2 (<0dBm)
Antenne: PCB-gedrukte antenne
Nominale voeding: DC 3,3V

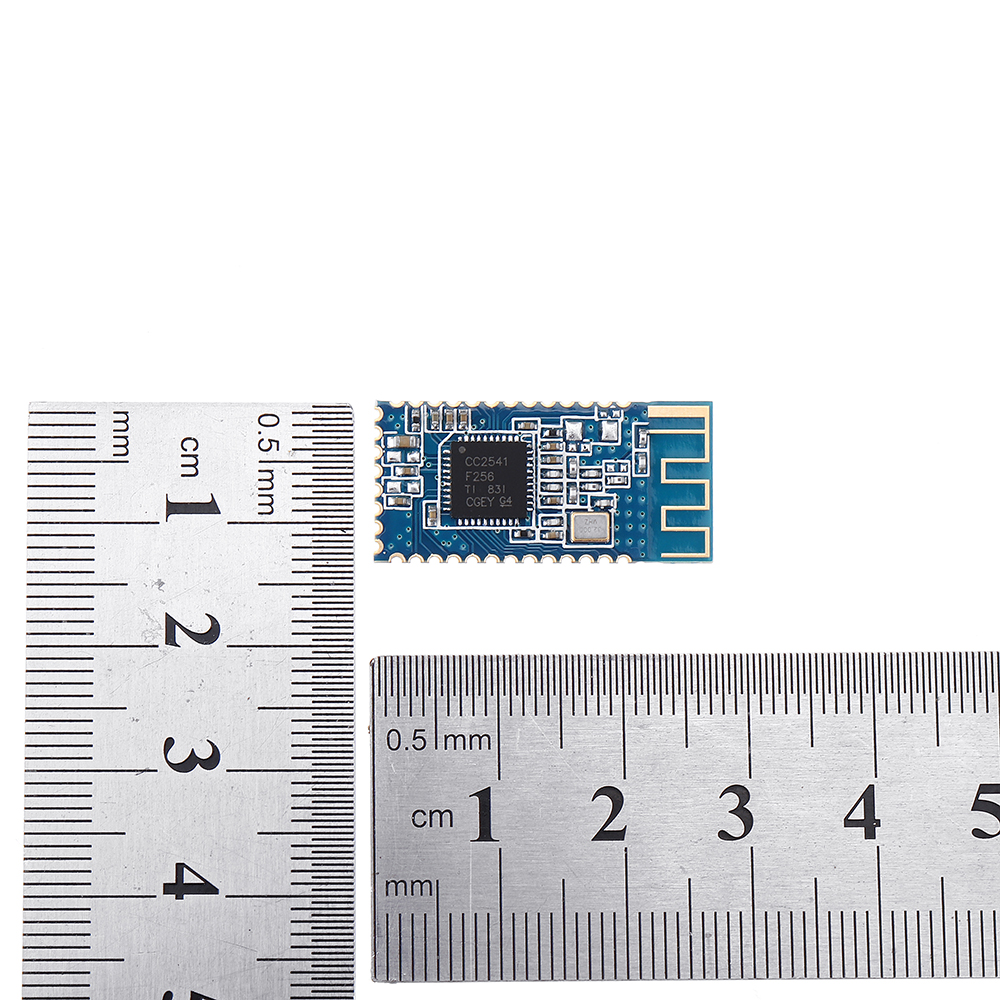

Productomvang: 27 mm (L) x 13 mm (B) x 2 mm (H)
Pakket bestaat uit:
3 x Bluetooth-module
