Kenmerken:

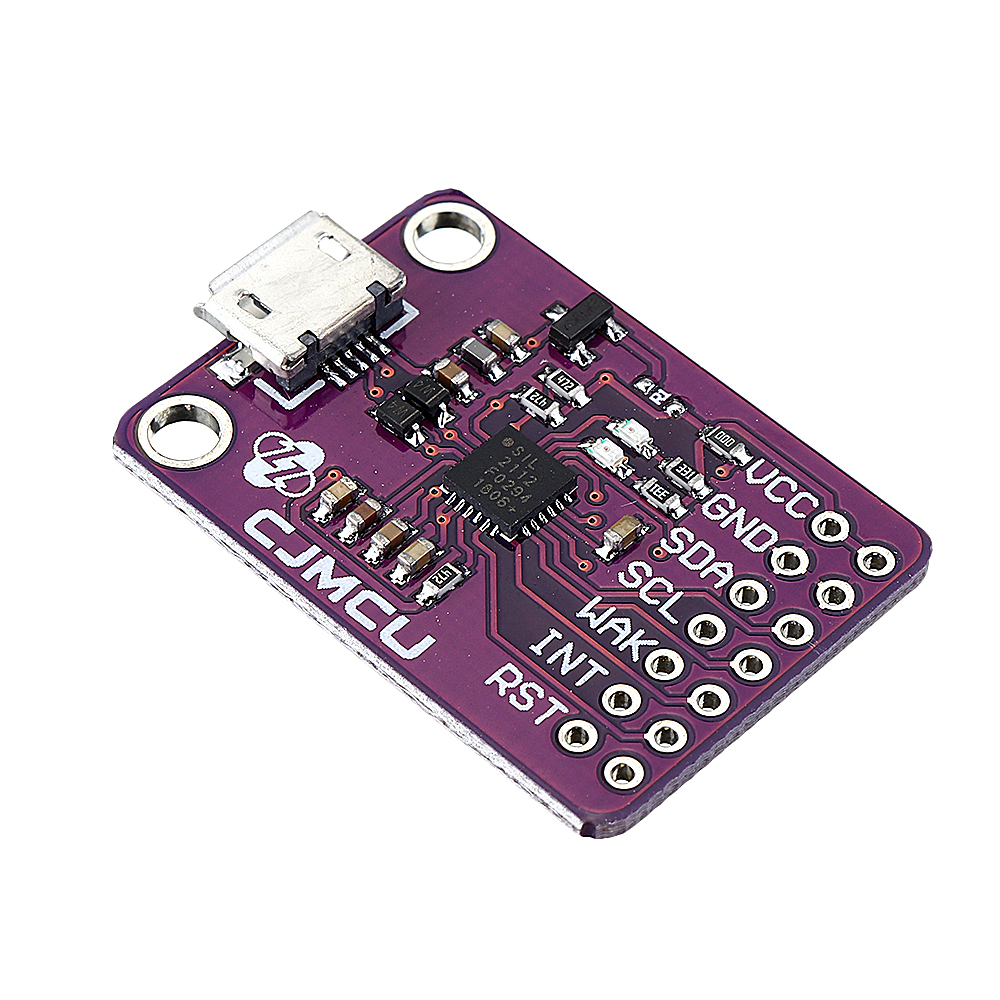

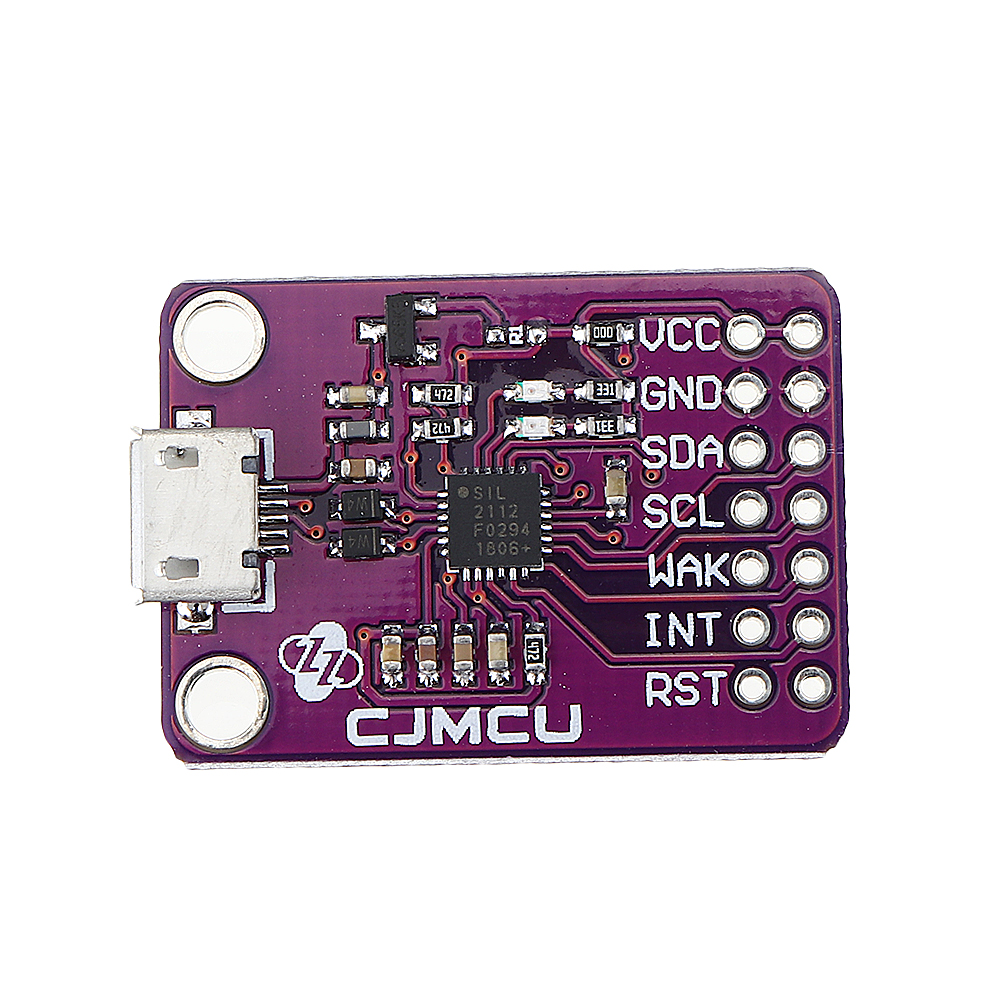

De sterk geïntegreerde USB-naar-SMBus bridge-controller van de CP2112 integreert een USB 2.0 full-speed functiecontroller, USB-transceiveroscillator en acht GPIO-pinnen. Alle aanpassings- en configuratie-opties kunnen worden geselecteerd via een eenvoudige GUI-gebaseerde configurator. Standaard HID-klasse apparaten vereisen geen de ontwikkeling van complexe firmware en stuurprogramma's. Het CP2112-apparaat maakt snelle USB-connectiviteit mogelijk met minimale ontwikkelingsinspanningen.
parameters:
USB-busvoeding: 4.0 tot 5.25V
Zelfaandrijving: 3.0 tot 3.6V
I / O-spanning: 1,8 V naar VDD
Werkomgevingstemperatuur: -40 ° C ~ 85 ° C
On-chip power-on reset circuit, on-chip spanningsregelaar: 3,45 V uitgang
Voldoet aan USB-specificatie 2.0-standaard; volle snelheid (12 Mbps)
USB-status onderbreken via SUSPEND- en / SUSPEND-pinnen
Geïntegreerde eenmalige programmeerbare ROM van 194 byte voor het opslaan van aanpasbare productinformatie
512-byte SMBus-gegevensbuffer, configureerbaar kloksnelheid apparaatadres 7-bit waarde is het slave-adres van CP2112
Windows, Mac en Linux HID naar SMBus bibliotheken API voor snelle applicatie-ontwikkeling, open-access interface-specificaties.

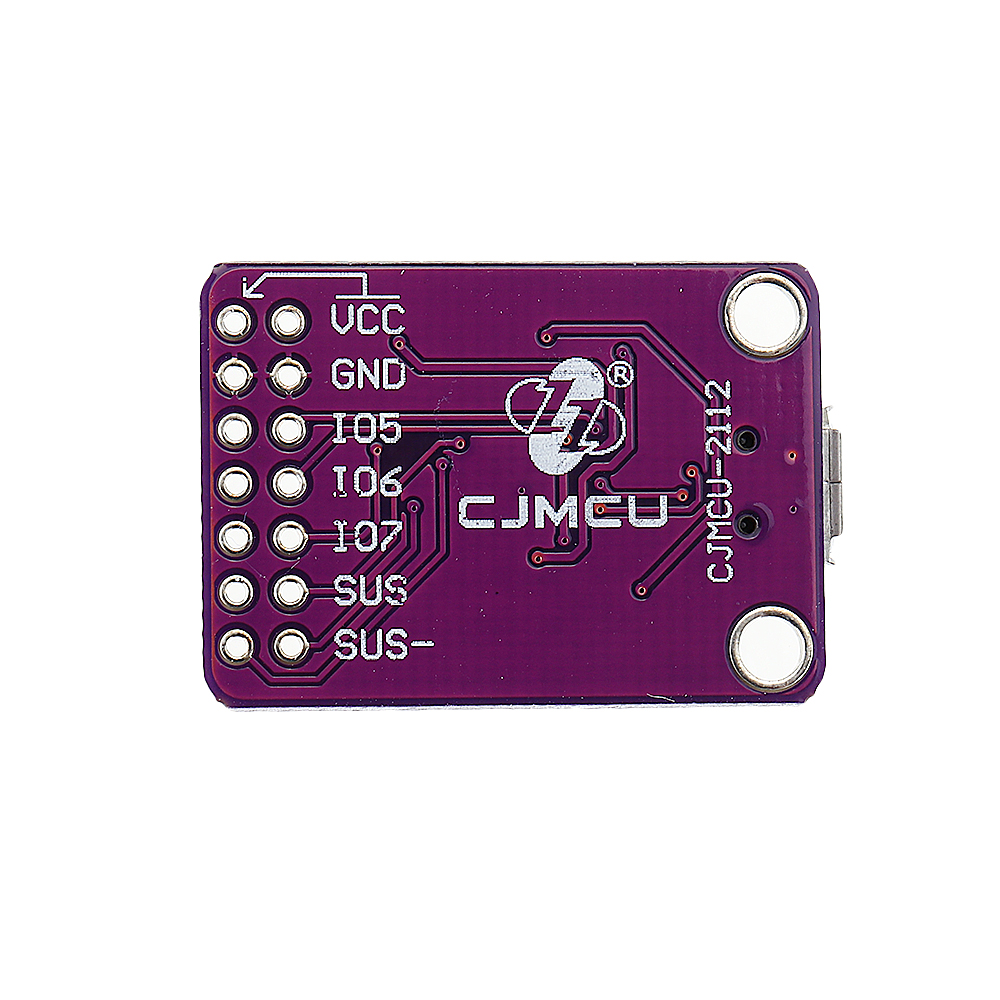

8 GPIO's kunnen worden geconfigureerd als input / output en open-drain / push-pull, configureerbare klokuitgang voor externe apparaten 48 MHz tot 94 kHz, schakelende LED's tijdens SMBus lezen / schrijven

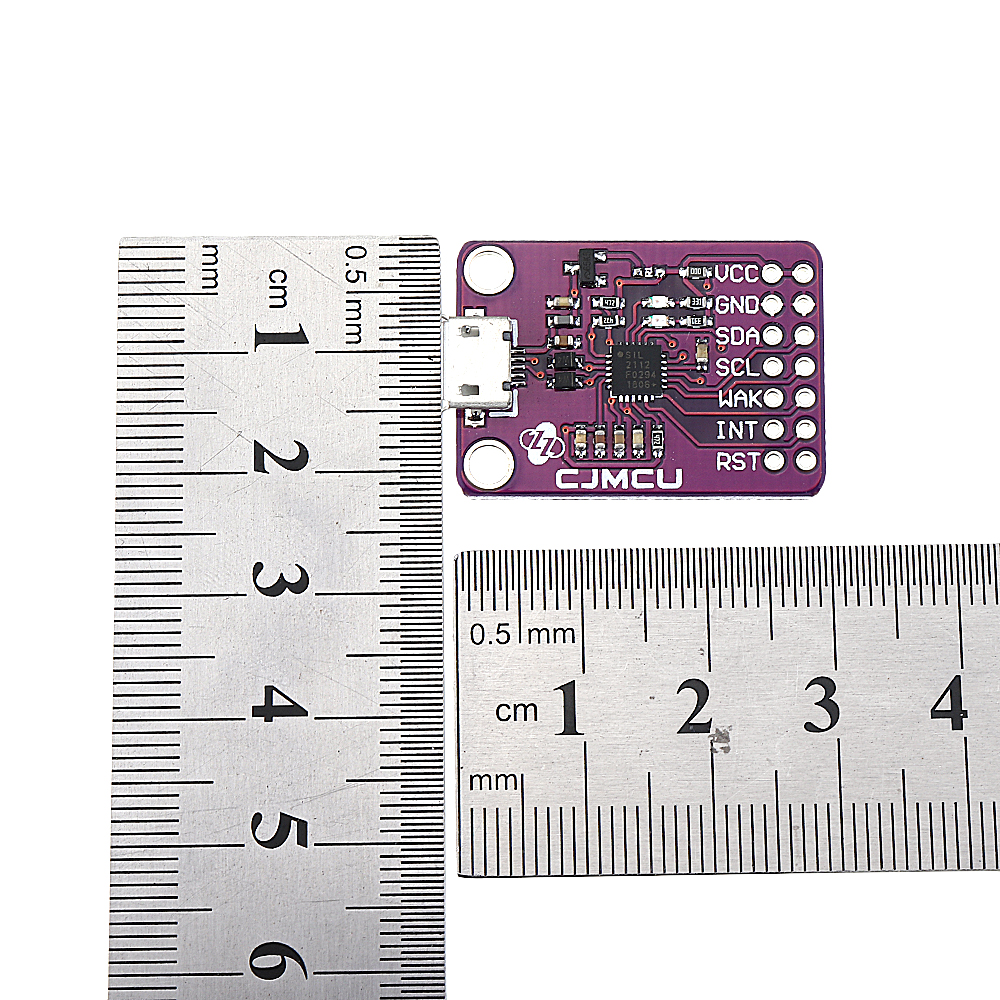

Modulegrootte: 29,5 mm * 21,3 mm, met twee M3 bevestigingsgaten, één vrouwelijke MicroUSB-poort
Toepassingsgebieden: draagbare controllers, USB-dongle, datalogging
Pakket bestaat uit:

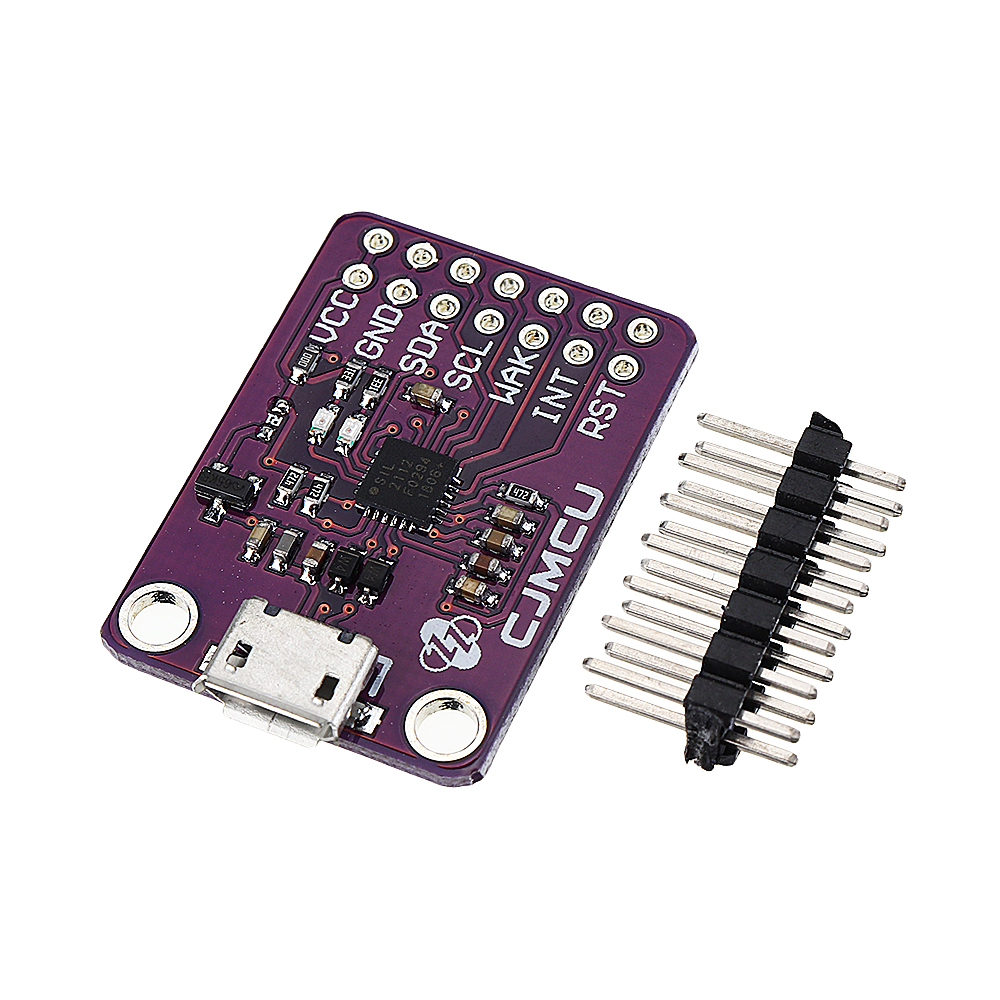

3 x USB naar I2C communicatiebord
Pakket bestaat uit:
3 x USB naar I2C communicatiebord
