Kenmerken:
De kernprocessor van de ESP-F1-module maakt gebruik van hoogwaardige chip ESP8266EX. De chip integreert de toonaangevende Tensilica's L106 ultra-low power 32-bit micro MCU met 16-bit gestroomlijnde modus, 80 MHz en 160 MHz hoofdfrequentie-ondersteuning en RTOS-ondersteuning in kleinere pakketten. ESP8266EX heeft een complete Wi-Fi-netwerkfunctie, die onafhankelijk kan worden gebruikt en als slaaf kan worden uitgevoerd op andere host-MCU's. Wanneer ESP8266EX onafhankelijk wordt toegepast, kan het direct worden opgestart vanaf externe Flash. Het ingebouwde cachegeheugen is nuttig om de systeemprestaties te verbeteren en het opslagsysteem te optimaliseren. Bovendien kan ESP8266EX alleen als Wi-Fi-adapter worden gebruikt via de SPI / SDIO-interface of I2C / UART-interface en kan deze worden toegepast op het ontwerp van elke microcontroller.
ESP-F1-module ondersteunt standaard IEEE802.11 b / g / n / e / i-protocol en volledige TCP / IP-protocolstack. Gebruikers kunnen deze module gebruiken om netwerkfuncties toe te voegen aan bestaande apparaten, of om onafhankelijke netwerkcontrollers te bouwen.
De ESP-F1-module biedt maximale uitvoerbaarheid tegen de laagste kosten en biedt oneindige mogelijkheden om de Wi-Fi-functie in andere systemen te integreren.
Specificatie:
Frequentiebereik: 2,4 G ~ 2,5 G (2400 M ~ 2483,5 M)
Zendvermogen: 802.11b: +20 dBm
802.11b: +17 dBm
802.11b: +14 dBm
802.11b: +14 dBm
Ontvangstgevoeligheid: 802.11b: -91 DBM (11 Mbps)
802.11g: - 75 DBM (54 Mbps)
802.11n: - 72 DBM (MCS7)
Antenne: printplaatantenne
CPU: Tensilica L106 32-bits microcontroller
Randapparatuur: UART / SDIO / SPI / I2C / I2S / IR afstandsbediening
GPIO / ADC / PWM / SPI / I2C / I2S
Werkspanning: 2,5V ~ 3,6V
Gemiddelde stroom: 80 mA
Werktemperatuur: - 40 C ~ 85 C
Omgevingstemperatuurbereik: - 40 C ~ 125 C

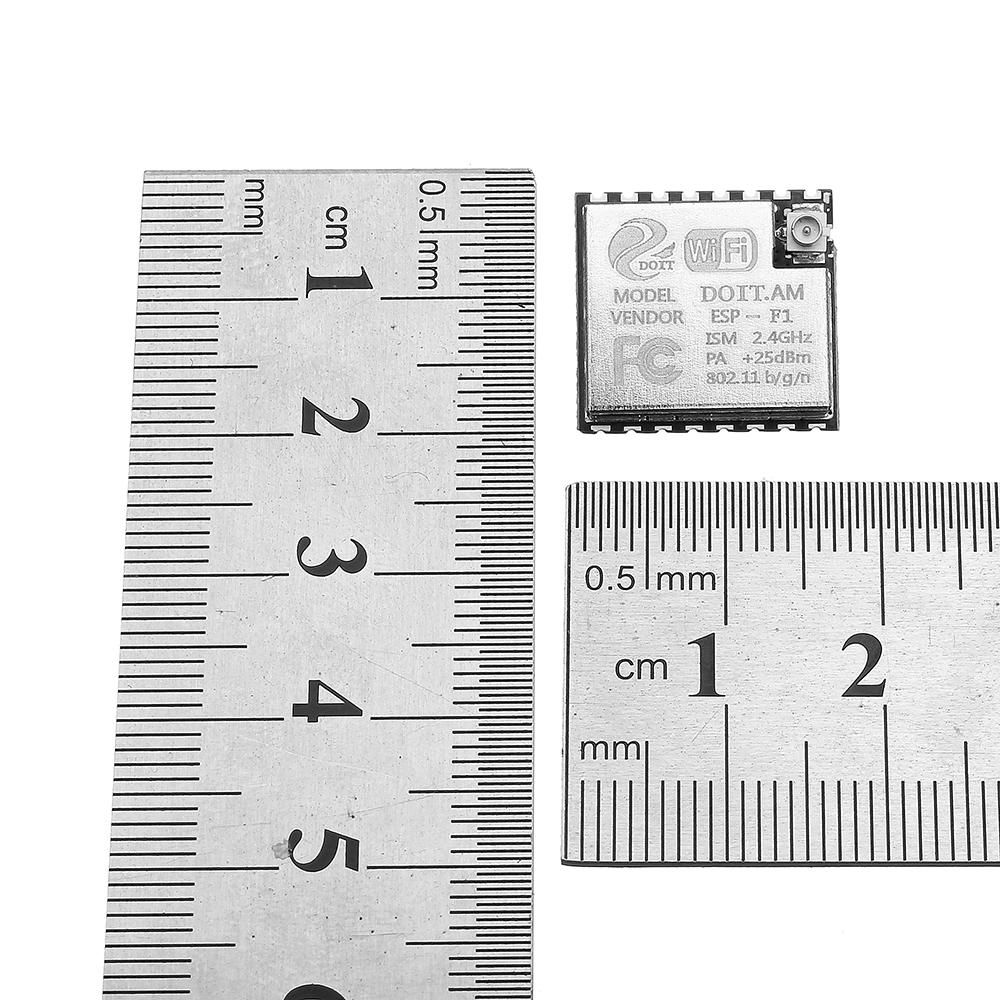

Verpakkingsgrootte: 16 mm x 24 mm x 3 mm
Wi-Fi-modus: Station / SoftAP / SoftAP + Station
Beveiligingsmechanisme: WPA / WPA2
Versleutelingstype: WEP / TKIP / AES
Upgrade firmware: UART Download / OTA (via het netwerk)
Softwareontwikkeling: niet-RTOS / RTOS / IDE, etc.
Netwerkprotocollen: IPv4, TCP / UDP / HTTP / FTP / MQTT
Gebruikersconfiguratie: AT + instructieset / Cloud Server / Android / iOS AP
Pakket inbegrepen:

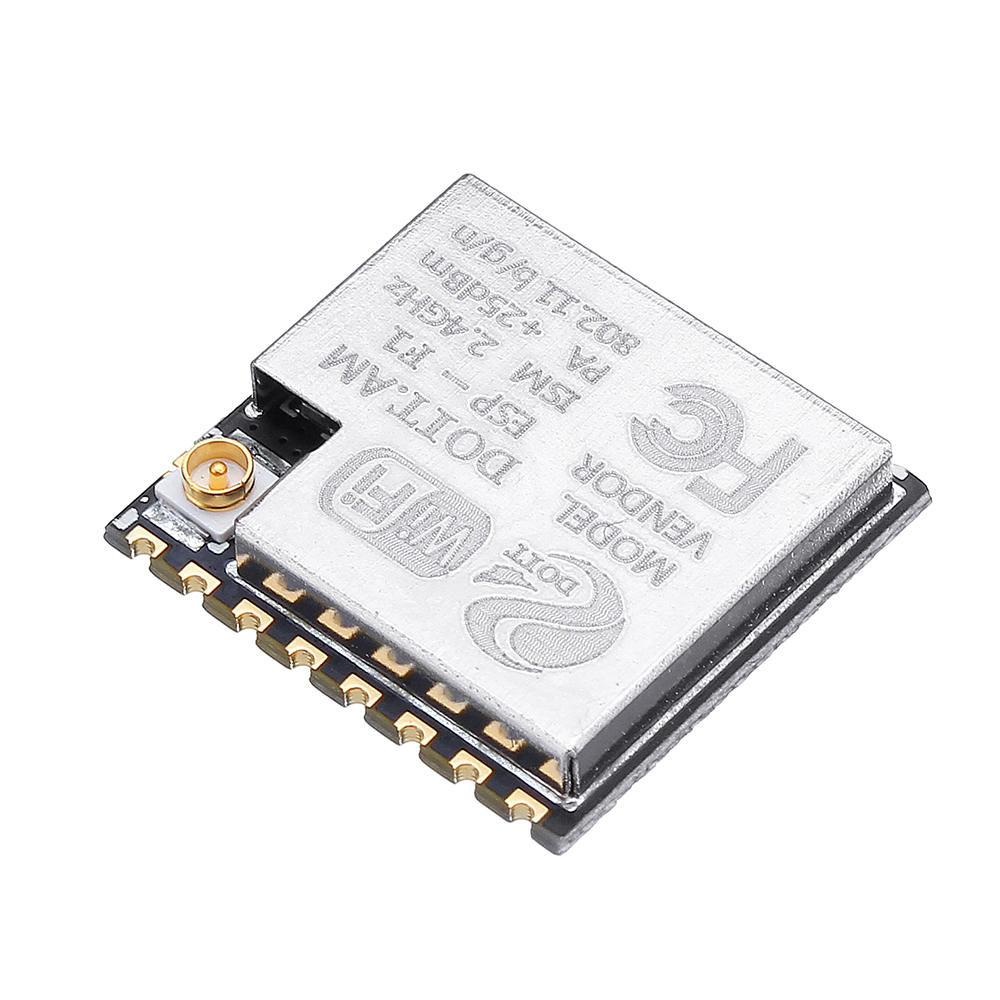

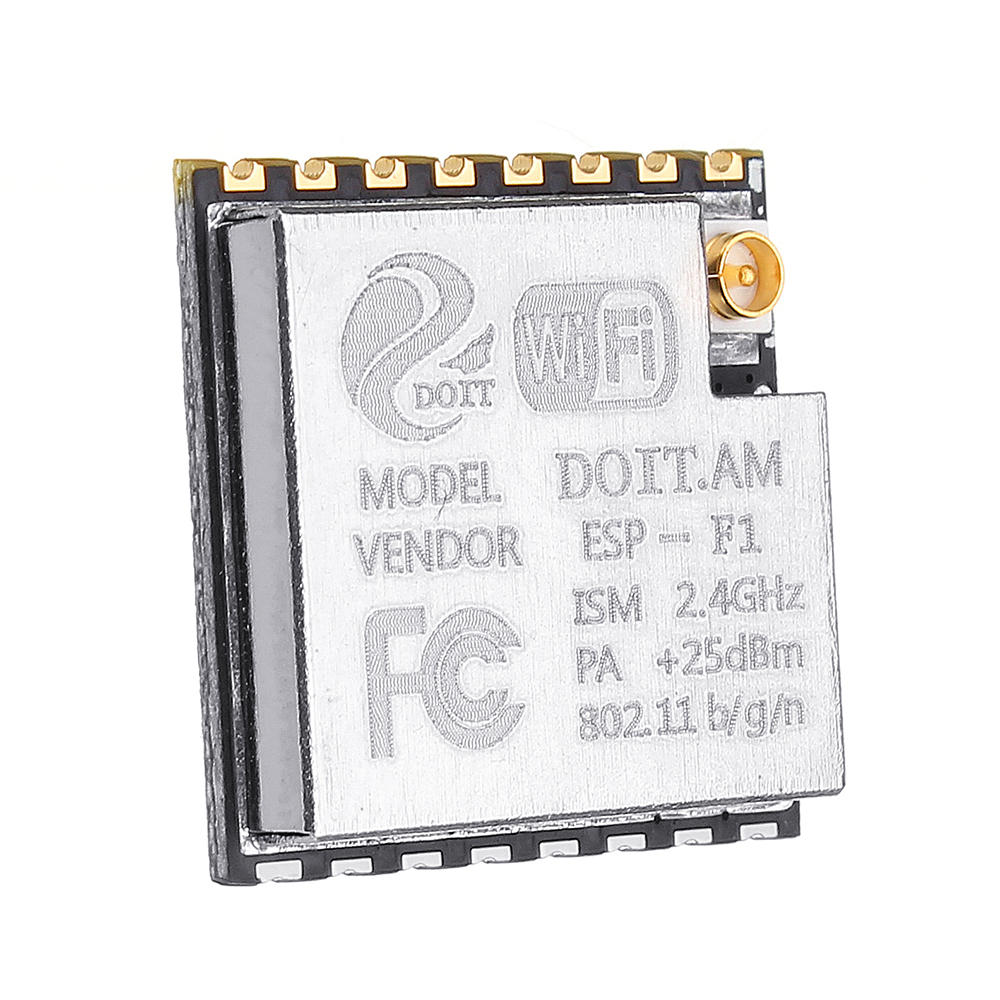

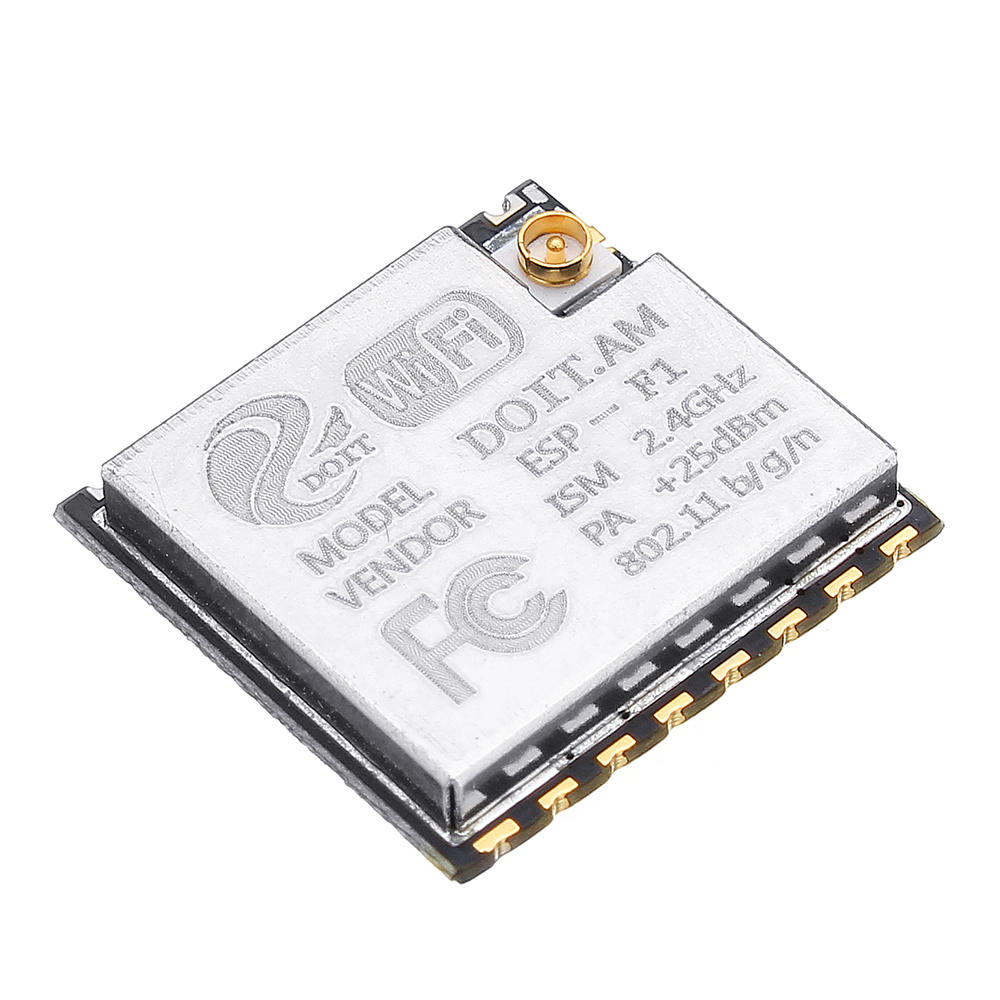

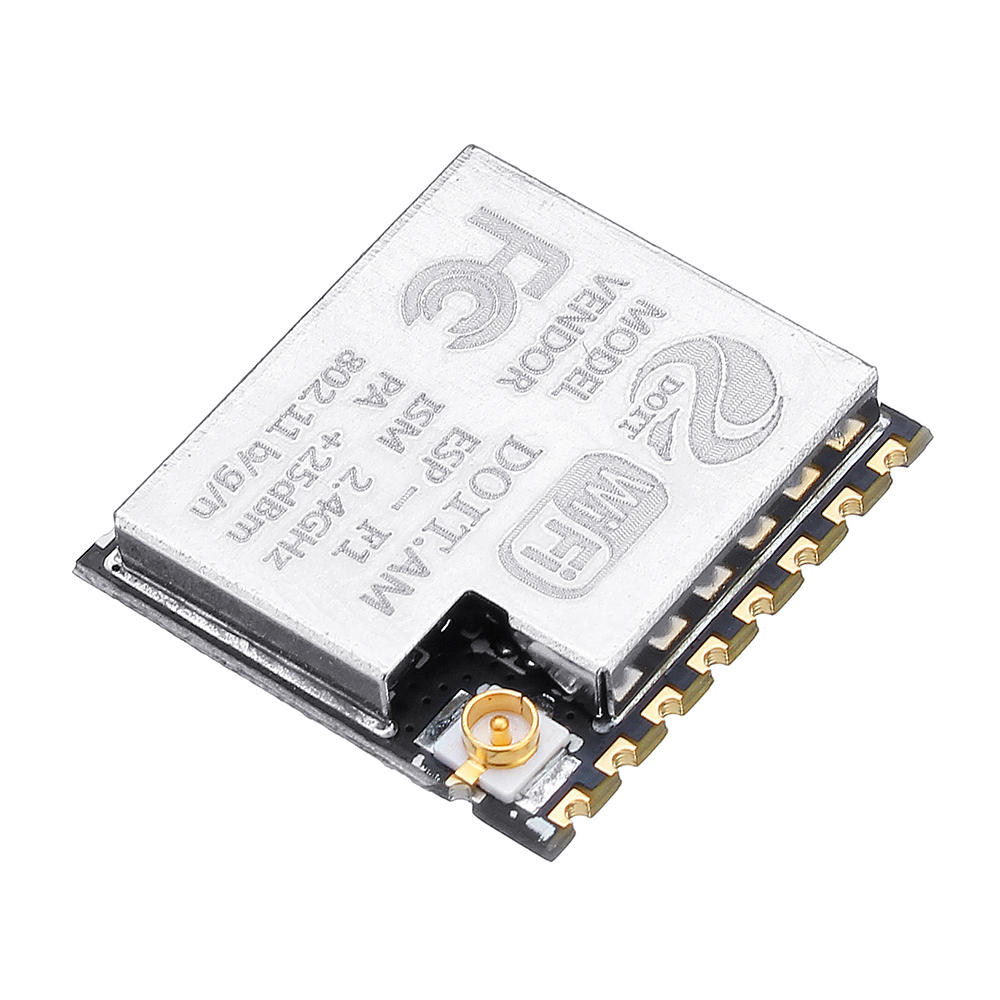

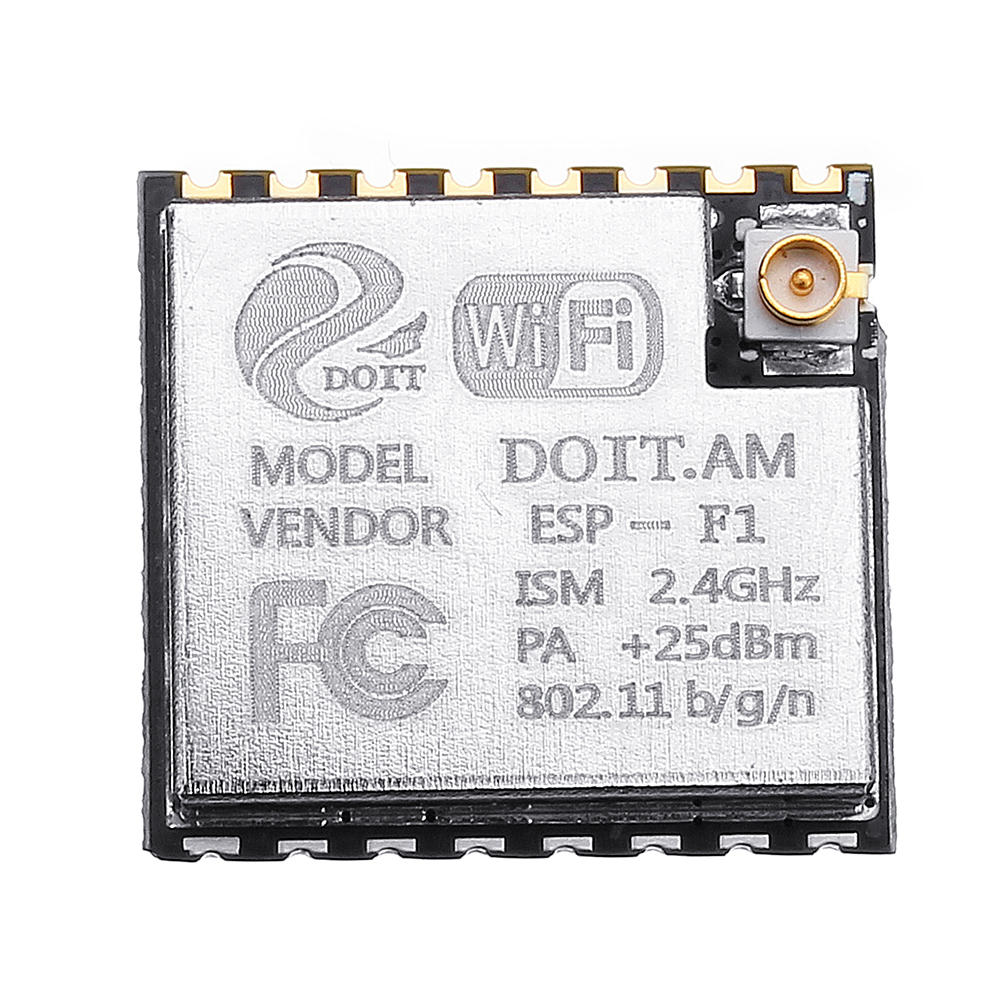

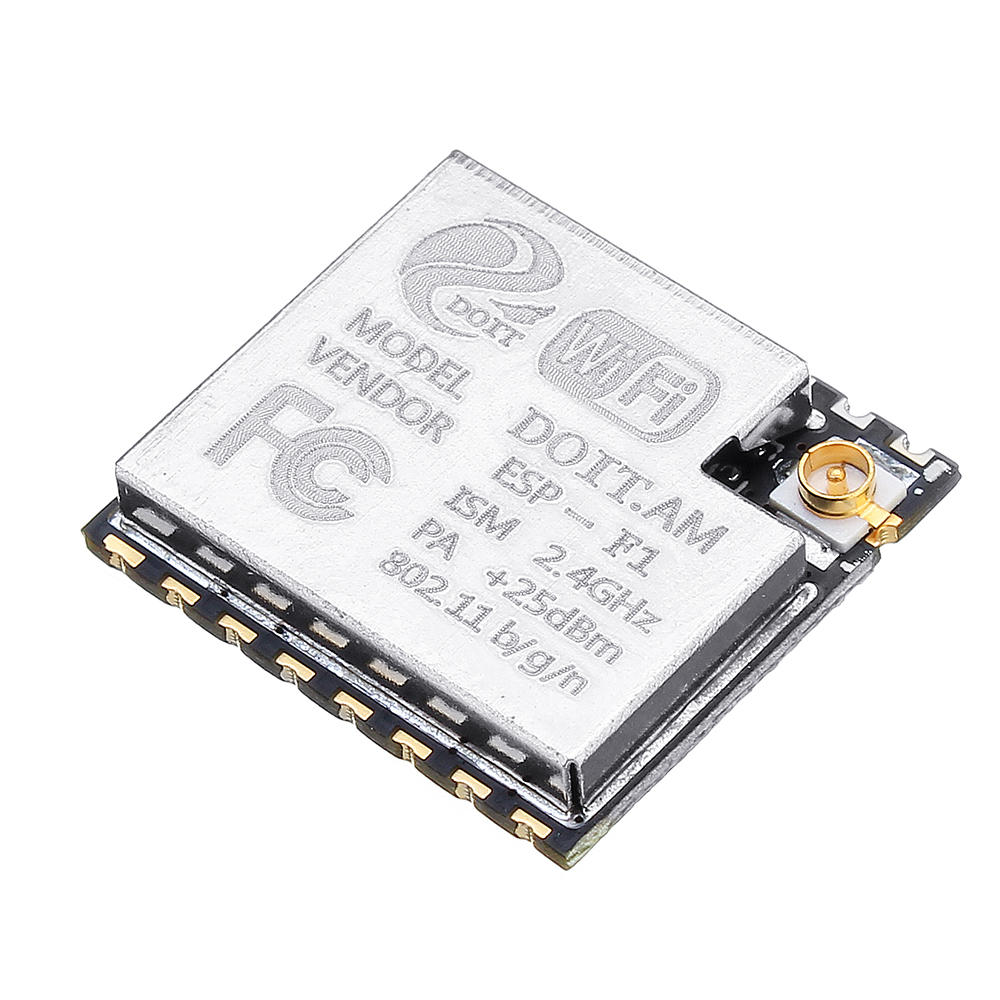

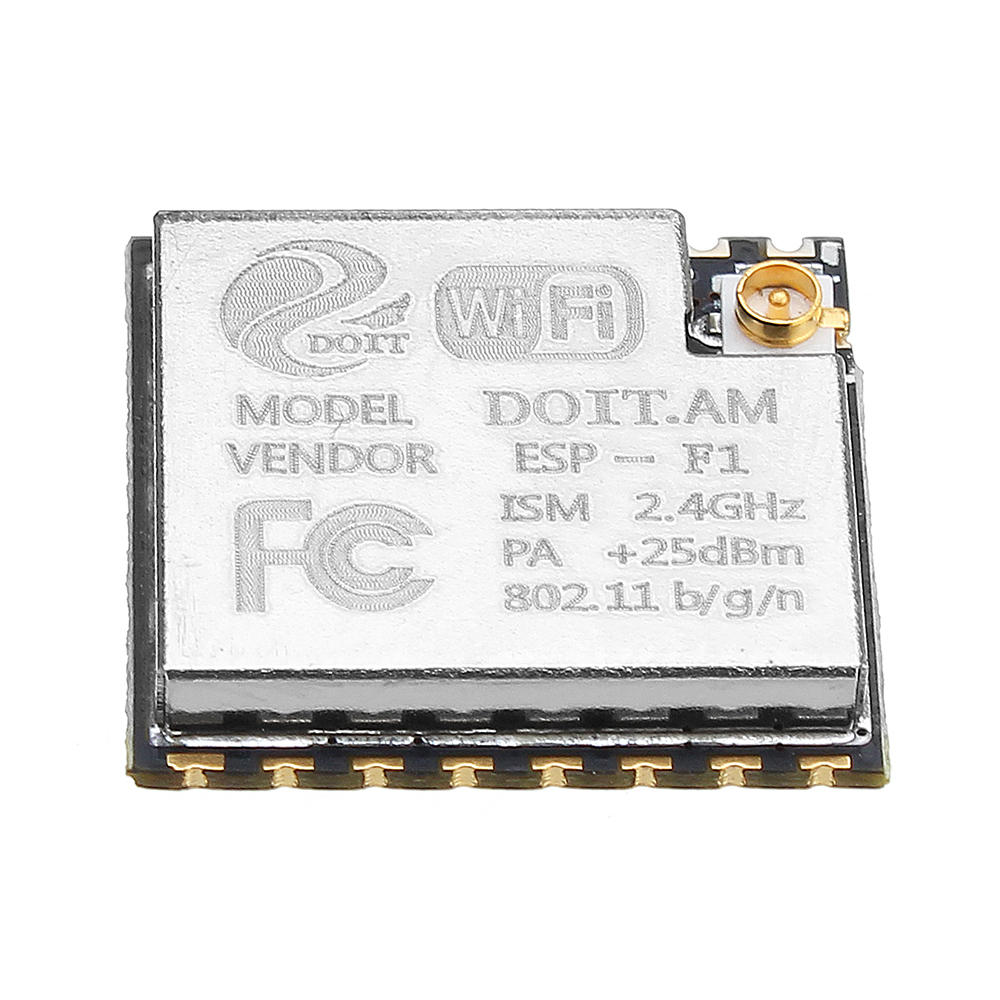

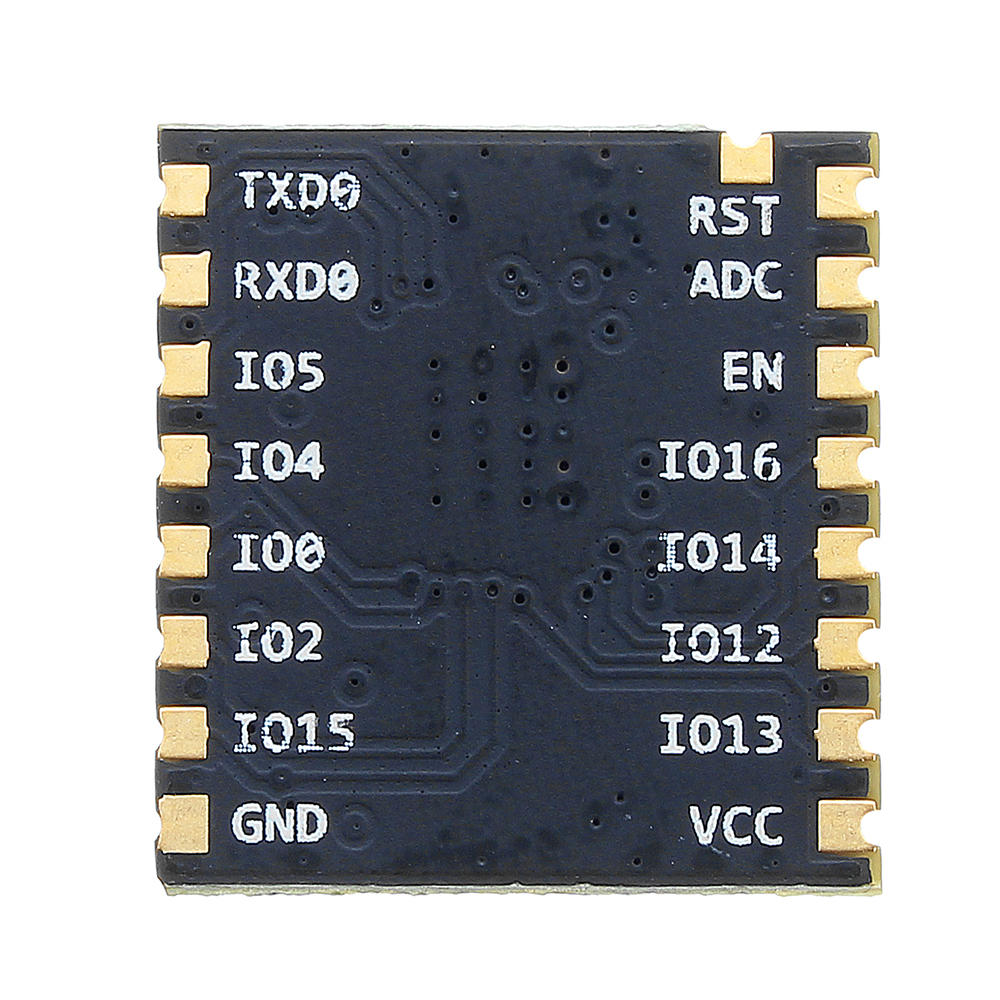

3 x ESP-F1 draadloze wifi-module ESP8266 Seriële wifi-module
3 x ESP-F1 draadloze wifi-module ESP8266 Seriële wifi-module
