Belangrijkste specificaties:
1. Voedingsingang
Nominaal spanningsbereik: AC100 ~ 240V, Frequentiebereik: 47 ~ 63Hz, Efficiëntie:> 80% (min), AC-stroom: 0,7A (max)
2. Uitgangsvermogen
Nominale spanning: DC48V, Nominale stroom: 0.5A, Stroombereik: 0 ~ 0.5A, Rimpel: 480mVp-p, Nominaal vermogen: 24W, Spanningstolerantie: ± 3.0%, pincode: 4 & 5 (+), 7 & 8 (-); Gegevenspin: 1236
3. Stroombeveiliging
Bescherming Kortsluiting, over ladingbescherming, over machtsbescherming
4. Omgeving
Werken temp: 0 ~ + 40 ° C, werkende luchtvochtigheid: 20 ~ 90% RH niet-condenserend, opslagtemperatuur en vochtigheid: -20 ~ + 85 ° C, 10 ~ 95% RH, trillingen: EN 61131-2; Werkafstand: Max. 100 m
5. Veiligheid & EMC
Normen: ontwerp verwijst naar EN60950, bestand tegen spanning: I / PO / P: 3KVAC, 5mA, 60S, isolatieweerstand: I / PO / P: 100M ohm / 500VDC, EMC: EN55022 klasse B
Toepassing:
Voor draadloze toegangspunten, routers, IP-telefoons, IP-camera's, modems, switches, ingesloten computers of andere netwerkapparaten.
Belangrijke tips:
Deze poe-injector is compatibel met IEEE802.3af poe-apparaat (PD) of niet-poe-apparaat via IEEE802.3af poe-splitter, de poe PD / poe-splitter moet PoE-pin 4/5 (+), 7/8 (-) ondersteunen in 10 / 100Mbps Base-T lan-omgeving

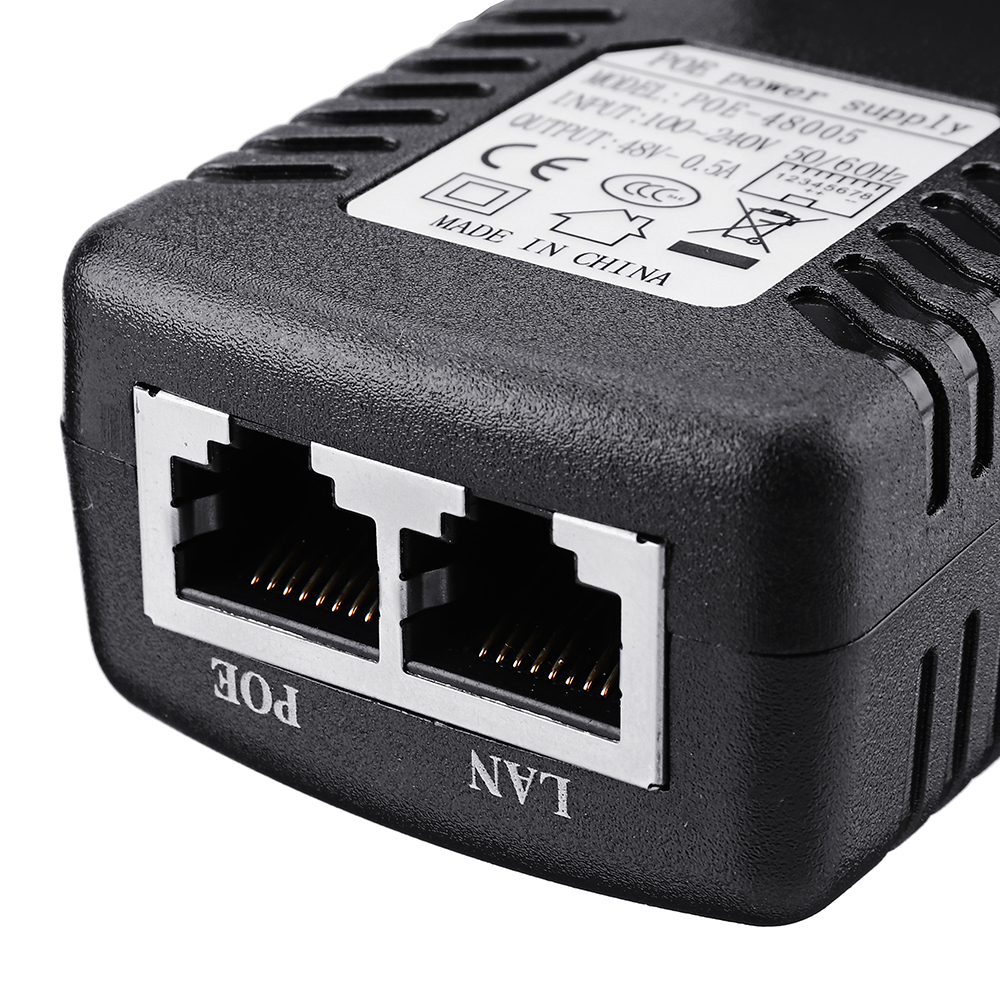

Hoe te verbinden:
- Op het startpunt:
De poe-injector aangesloten op:
1) stopcontact
2) Netwerk: switch / router / computerhost.
- Aan het eindpunt:
1) Voor gevoede PoE-apparaten (PD) moet PD poot 4 & 5 ondersteunen (+), 7 & 8 (-)
2) Voor aangedreven NON poe-apparaten, waarvoor een standaard IEEE802.3af poe-splitter (poe-splitter + niet-poe-apparaat = een poe-apparaat) vereist is, moet de poesplitter pootpin 4 & 5 (+), 7 & 8 (-) ondersteunen
Pakket inbegrepen:
3 x 48V 0,5A poe-injector
