parameters:
1. Ingangsspanning: 4-13 V (let op de positieve en negatieve polen bij gebruik van de pad-ingang, sluit de wisselstroom NIET aan)
2. Uitgangsspanning: 0,5-30 V
3. Uitgangsstroom: 0-2 a (de uitgangsstroom in constante spanningsmodus is afhankelijk van de grootte van de belasting aanpasbaar, deze kan niet worden aangepast.) Als u de limietstroom instelt op 1 A, is de belastingsstroom groter dan 1 A, wordt de constante stroommodus 1A automatisch ingevoerd)
4. Uitgangsvermogen: minder dan 15 W (wanneer het uitgangsvermogen groter is dan 15 W, wordt de uitgang automatisch uitgeschakeld en wordt de bewerking weergegeven). Na het verminderen van het laadvermogen, druk op de aan / uitknop om het te repareren). Wanneer de ingangsstroom te groot is, kan deze vroegtijdig worden uitgeschakeld vanwege temperatuurbeveiliging.
5. Spanningsweergave: resolutie 0,1 V, fabrieksnauwkeurigheid ± 0,1 V plus of min (kan handmatig worden gecorrigeerd na vergelijking met de standaard voltmeter)
5. Spanningsweergave: resolutie 0,1 V, fabrieksnauwkeurigheid ± 0,1 V plus of min (kan handmatig worden gecorrigeerd na vergelijking met de standaard voltmeter)
6. Huidig scherm: resolutie 0,01A, bereik 0-2,2A, fabrieksnauwkeurigheid ± 0,05A; de weergavefout is groter wanneer de uitgangsstroom minder is dan A, een kleine stroom kan niet worden weergegeven binnen 10-40 mA (deze kan handmatig worden gecorrigeerd, de kalibratie van de uitgangsstroom is nauwkeuriger wanneer deze groter is dan 1 A, en kalibratie wordt niet aanbevolen voor kleine stroomsterkten.)
7. Vermogen display: 0.00W-15.0W
7. Vermogen display: 0.00W-15.0W
8. Temperatuurbeveiliging: wanneer de temperatuur van de vermogenscomponent hoger is dan 100 ° C, voert u de OT-bescherming in, vermindert u het laadvermogen en drukt u op de aan / uitknop om het op te lossen (de voeding voert de OT-bescherming niet in voor een bewerking op lange termijn in 10 W, wanneer de ingangsstroom groter is dan 3A, kunt u bescherming tegen oververhitting invoeren wanneer deze lang werkt, zelfs als dit niet 15 W is)
9. Bedrijfsstroom: ongeveer 30 mA
10. Opladen anti-terugloop: Ja, deze kan direct worden aangesloten op de batterij om te worden opgeladen, het is niet nodig om een diode toe te voegen
10. Opladen anti-terugloop: Ja, deze kan direct worden aangesloten op de batterij om te worden opgeladen, het is niet nodig om een diode toe te voegen
11. Kortsluitingbescherming: Ja, deze kan direct worden aangesloten op de batterij om te worden opgeladen, het is niet nodig om een diode toe te voegen

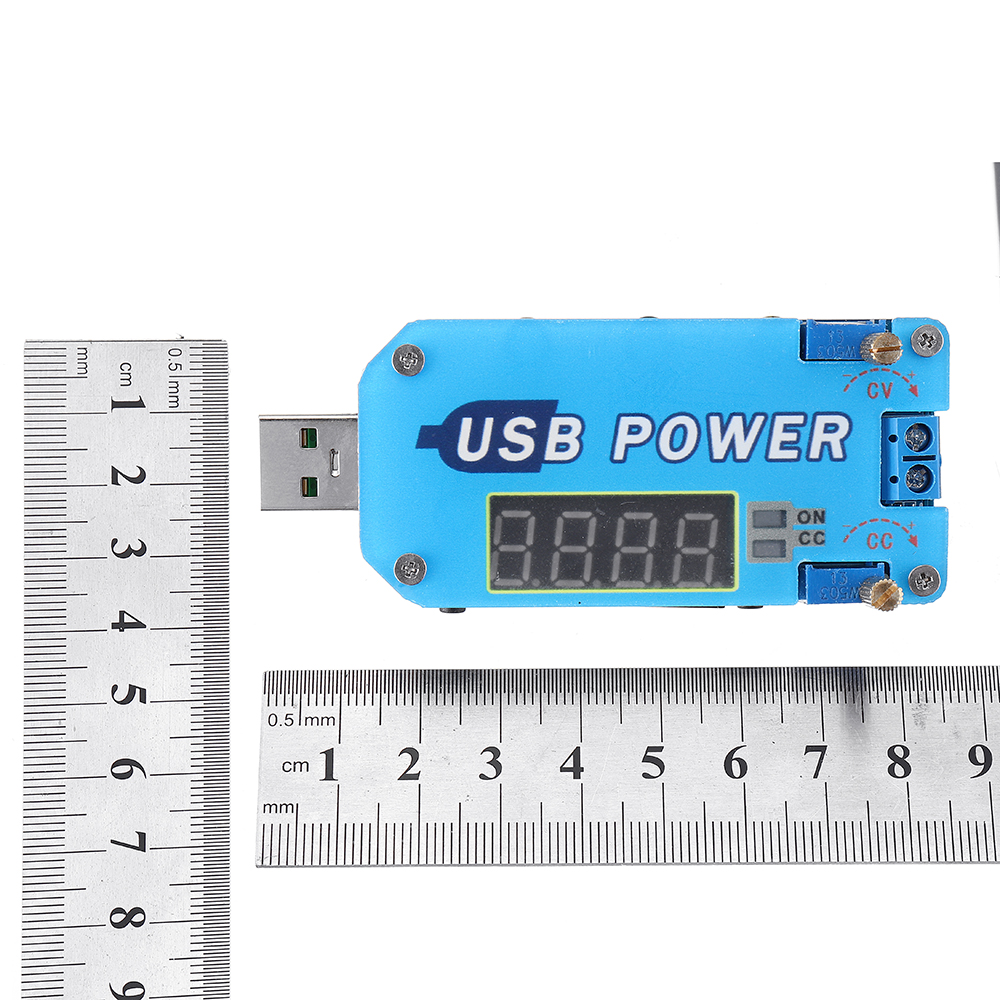

12. Gewicht: 30 g met buitenste behuizing, zonder behuizing 20 g
Beschrijving van de functie:
1. Knop:

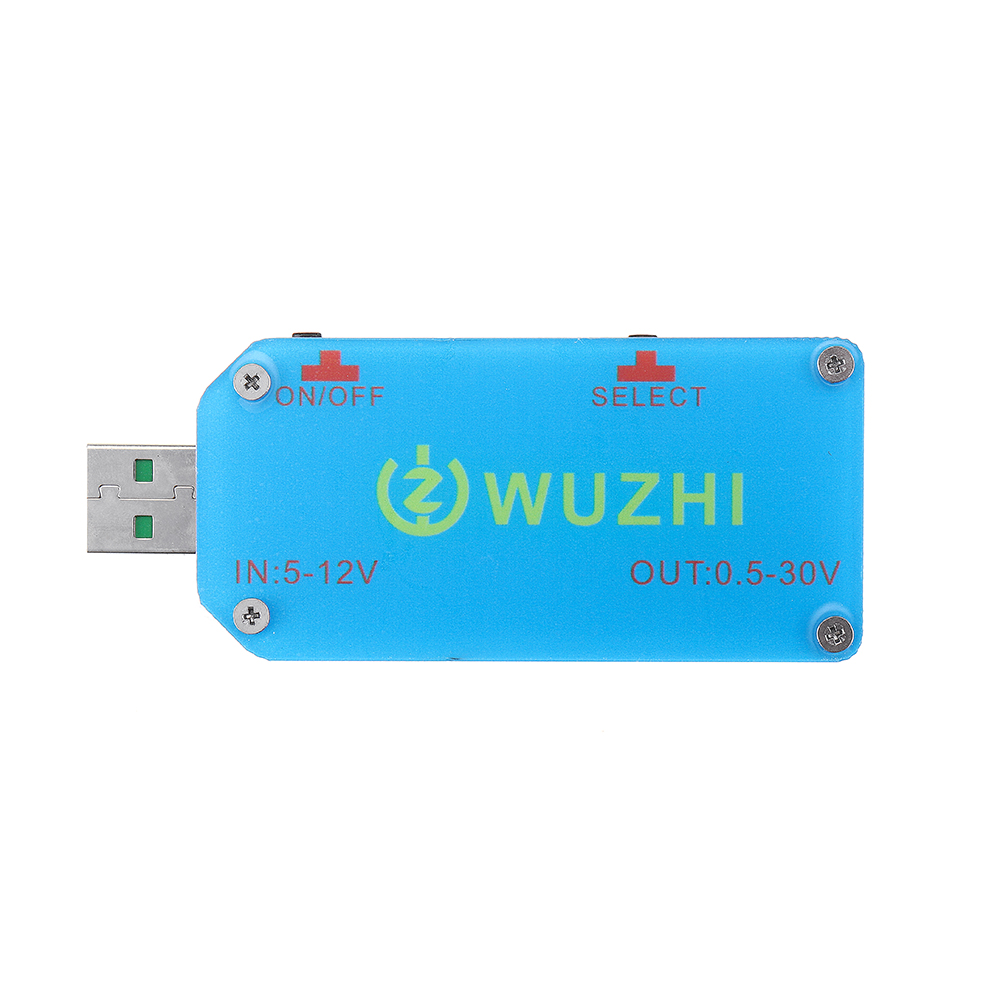

"Select" -knop: korte drukschakelaar tussen spanning, stroom, vermogen, wielweergave; Druk lang op of verlaat de kalibratiemodus;
"Aan / uit-knop: korte drukregeling van het uitgangsuiteinde dat wordt in- of uitgeschakeld; lange druk: stel het standaardvermogen in om uit of in te schakelen, druk op om meer dan 3 seconden te ontgrendelen, het wordt voor elke stroombron weergegeven standaard is er een uitvoer en het scherm uit betekent dat er geen standaarduitvoer is telkens als de energie wordt ingeschakeld.

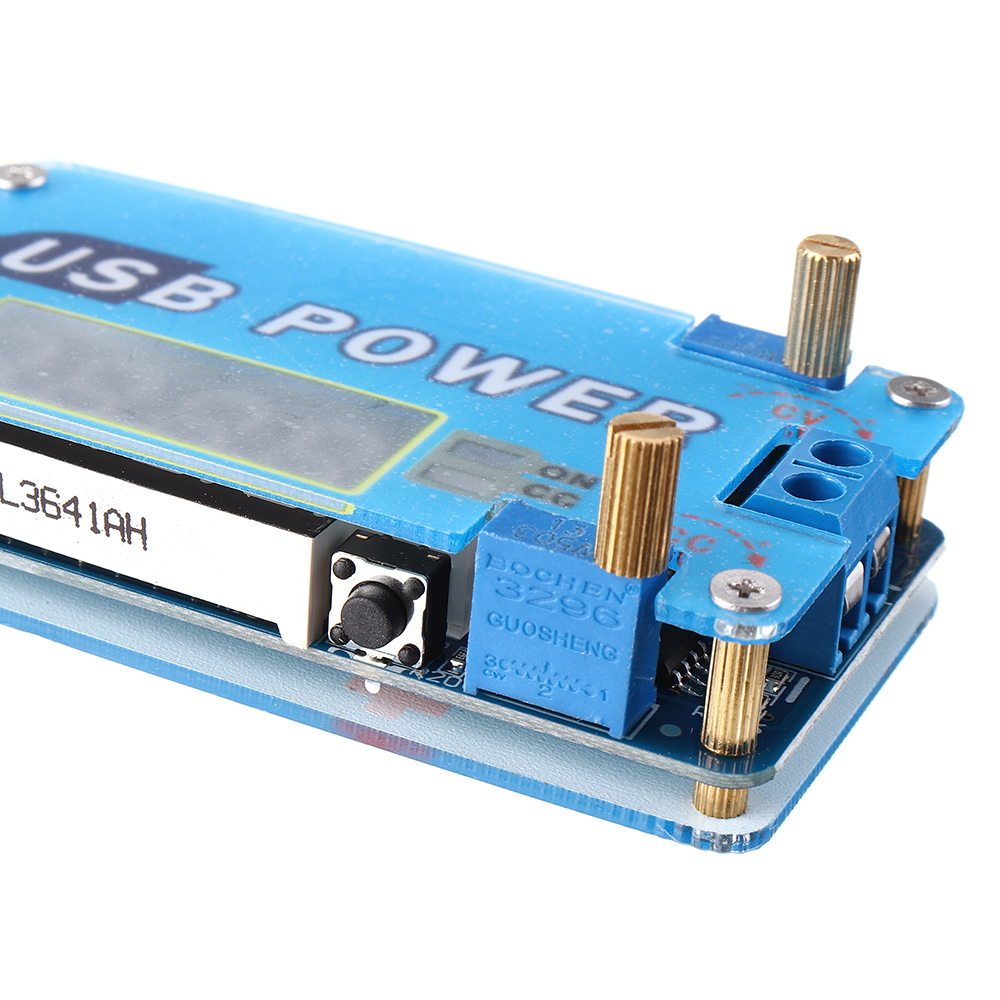

2. Potentiometer:
De huidige instelpotentiometer CC draait met de klok mee om de stroomgrenswaarde te verhogen. Wanneer de laadstroom de limietstroom bereikt, komt deze in de constante stroomstatus (onthoud dat de uitgangsstroom kan worden verhoogd zonder de potentiometer aan te passen). Bij constante spanning hangt de uitgangsstroom alleen af van de belasting, afhankelijk van de belasting) ;
Maximale uitgangsstroom (constante stroomwaarde) Configuratiemethode: Schakel over naar het huidige scherm, verkort rechtstreeks de uitgangsterminal om de DC-potentiometer aan te passen.
De potentiometer van de potentiometer voor CV-spanning roteert met de klok mee om de uitgangsspanning te verhogen.

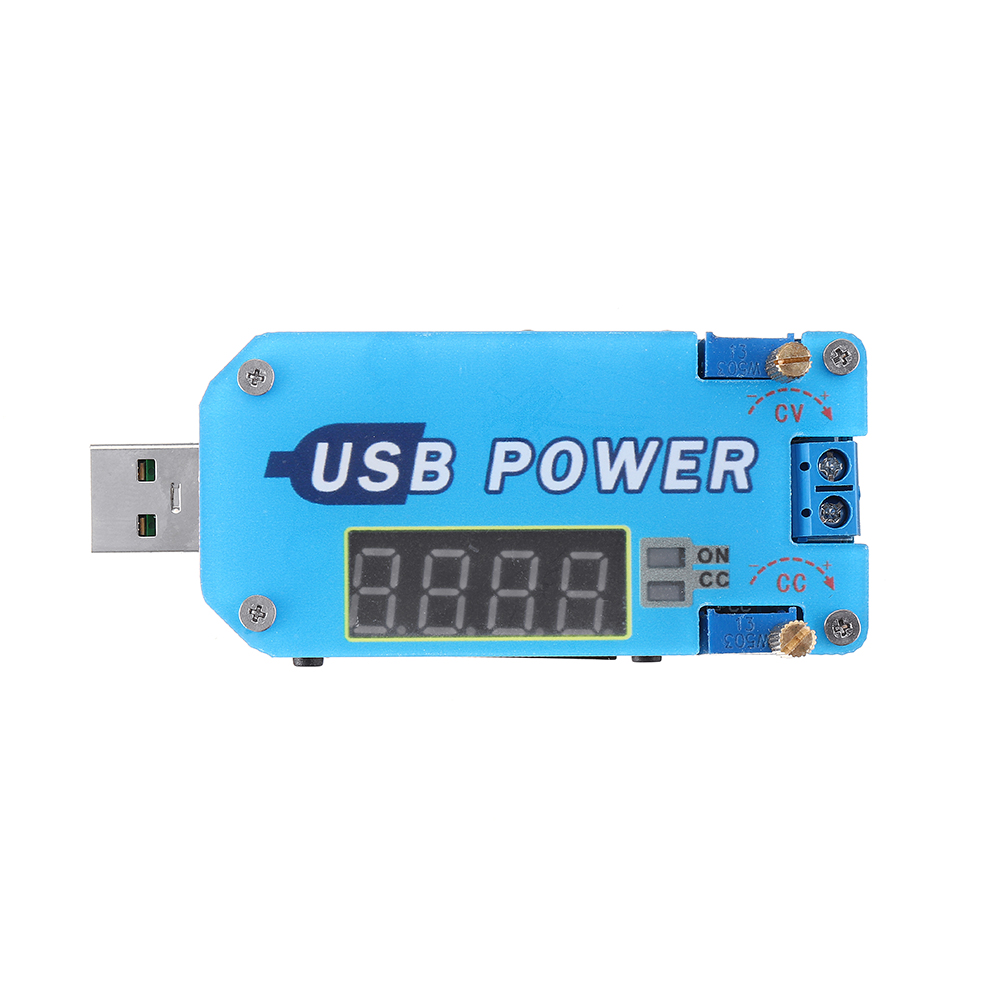

3. De indicator licht op:
CC - Constante stroomindicatielampje, helder bij constante stroom (rood);
AAN - Statusindicator op de uitgang (groen);

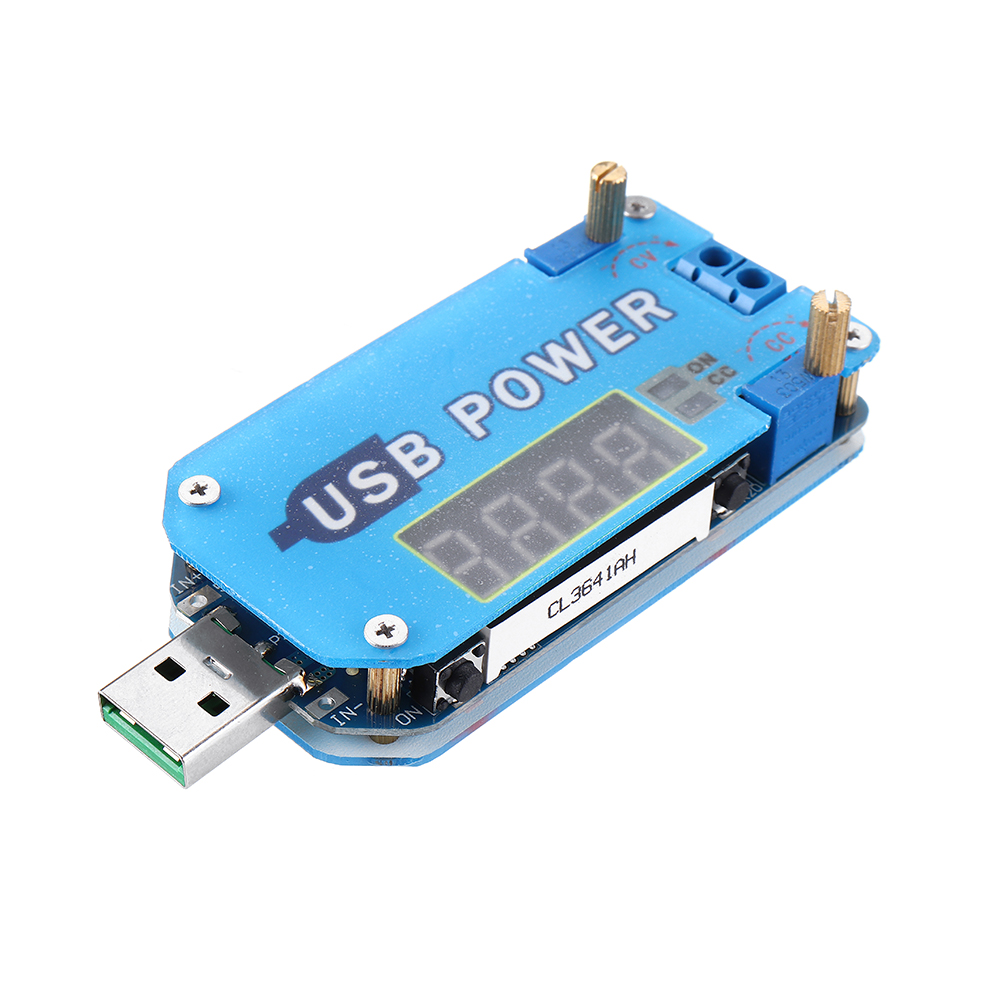

4. Ingangs- en uitgangspoorten:
Pakket bestaat uit:
3 x Module
4. Ingangs- en uitgangspoorten:

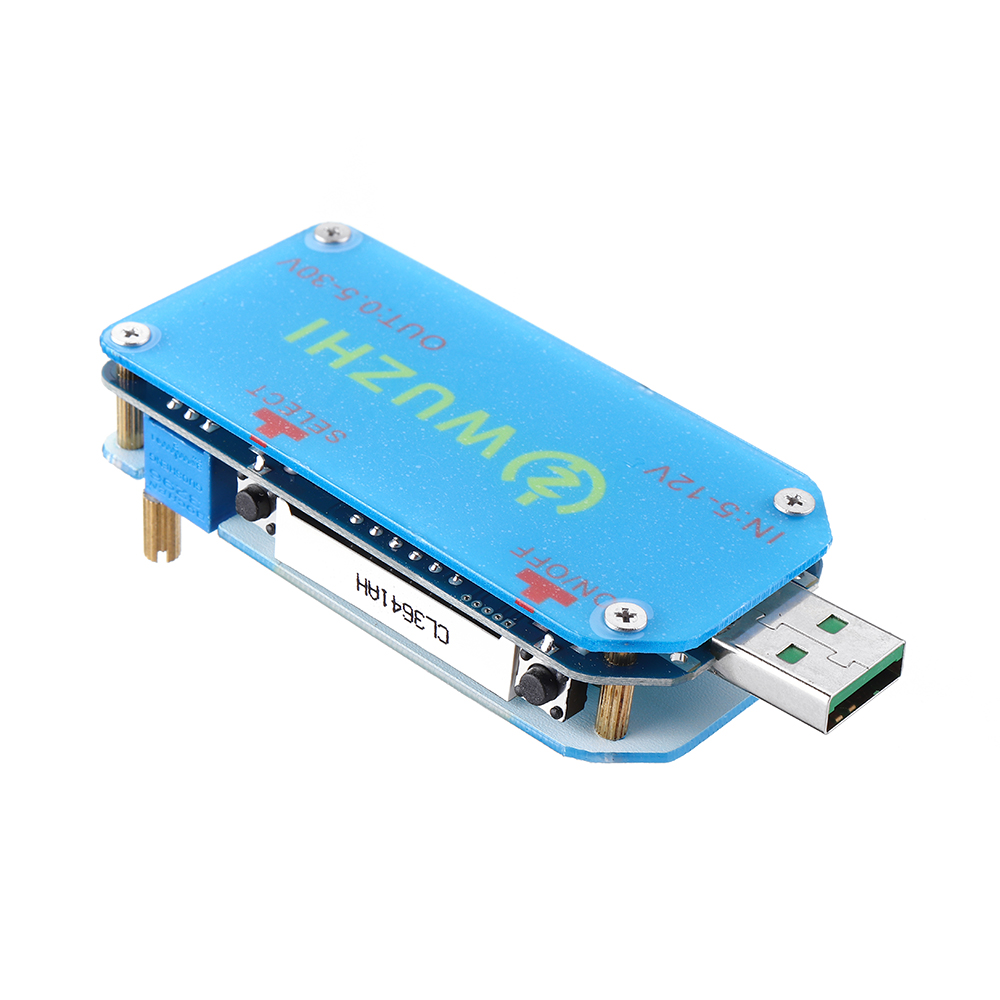

Input: linkerkant, USB mannelijk, micro USB, pad drie manieren om als invoer te selecteren
Uitgang: rechterzijde, blauwe 2P-klem als uitgang
Nauwkeurigheidskalibratiemethode:
Wanneer de uitgangsspanning is gekalibreerd, geeft de digitale buis altijd de spanning weer. Houd de "SELECT" -knop langer dan 3 seconden ingedrukt om te ontspannen. De digitale buis knippert. Druk kort op de knop "SELECT" om de spanningswaarde met één eenheid te verhogen. Druk kort op de spanning van de "ON / OFF" -knop. De waarde wordt met één eenheid verlaagd. Wanneer de uitgangsspanning laag is, kan het enkele malen duren voordat de waarde 0,1 V verandert;
Uitgangsstroomkalibratie Wanneer een digitale buis altijd de stroom weergeeft, houdt u de "SELECT" -knop langer dan 3 seconden ingedrukt om te ontspannen, de digitale buis knippert, drukt u kort op de "SELECT" -knop, de spanningswaarde neemt met een eenheid toe, kort drukken de spanning van de "ON / OFF" -knop. De waarde wordt met één eenheid verlaagd. Het kan verschillende keren duren voordat de waarde 0,01A verandert. Houd de "SELECT" -knop langer dan 3 seconden ingedrukt om de kalibratiemodus vrij te geven en te verlaten.
Notitie:
De kalibratie is nauwkeuriger als de stroom groter is dan 1A; de weergavefout is groot wanneer de uitgangsstroom kleiner is dan 0,05A.
Het wordt mogelijk niet weergegeven als de uitgangsstroom kleiner is dan 10-40mA.
Pakket bestaat uit:
3 x Module
Drie voedingsmodi, het daadwerkelijke bereik van de voeding is 4-13V
AAN-indicator: Licht op wanneer de uitgang wordt ingeschakeld, anders is hij uit.
CC-indicator: Licht op bij constante stroom (die de stroomlimiet bereikt), anders is deze uit.
Linkerknop: Kort indrukken - controle AAN / UIT of "min" in de kalibratiemodus; lang indrukken - om de standaard AAN / UIT-uitvoer in te stellen.
Rechter knop: Kort indrukken - schakelaar om de uitgangsspanning, uitgangsstroom, uitgangsvermogen, wielweergave weer te geven; lang indrukken - voer de kalibratiemodus in of verlaat deze.
