Voorzien zijn van:

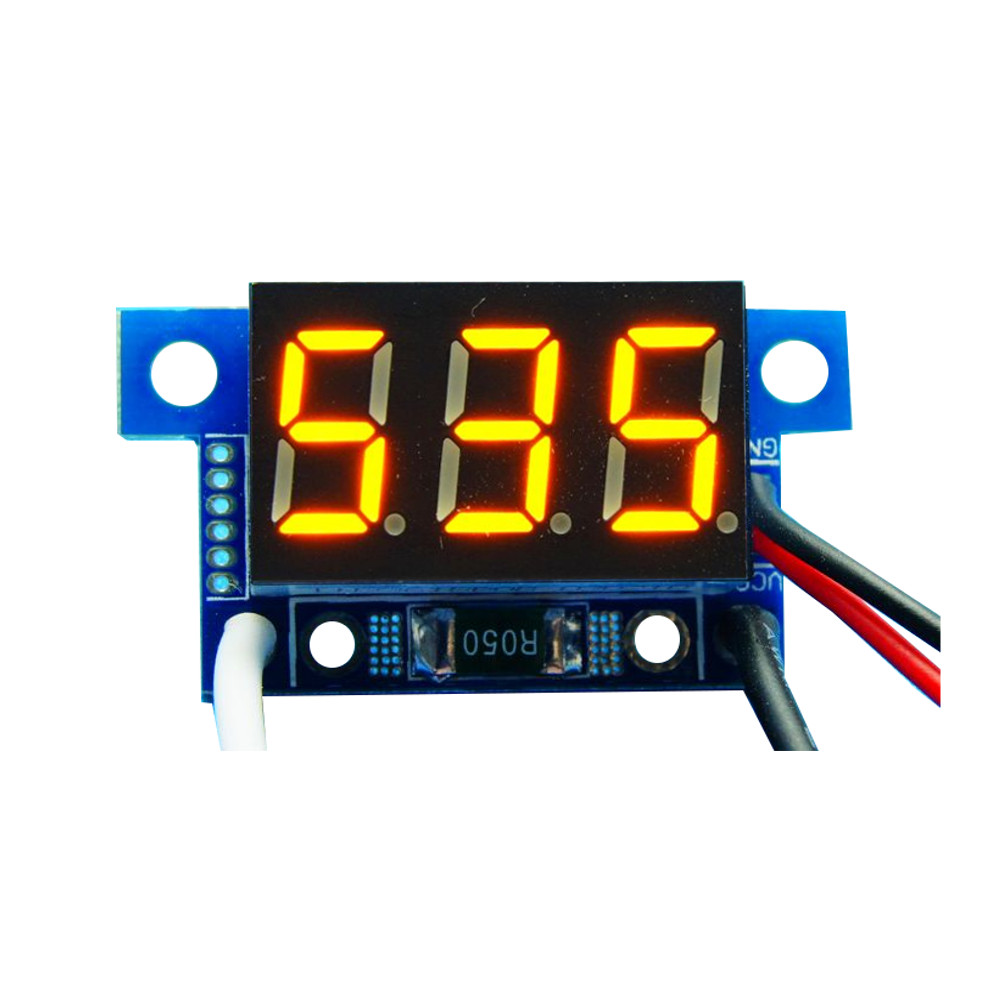

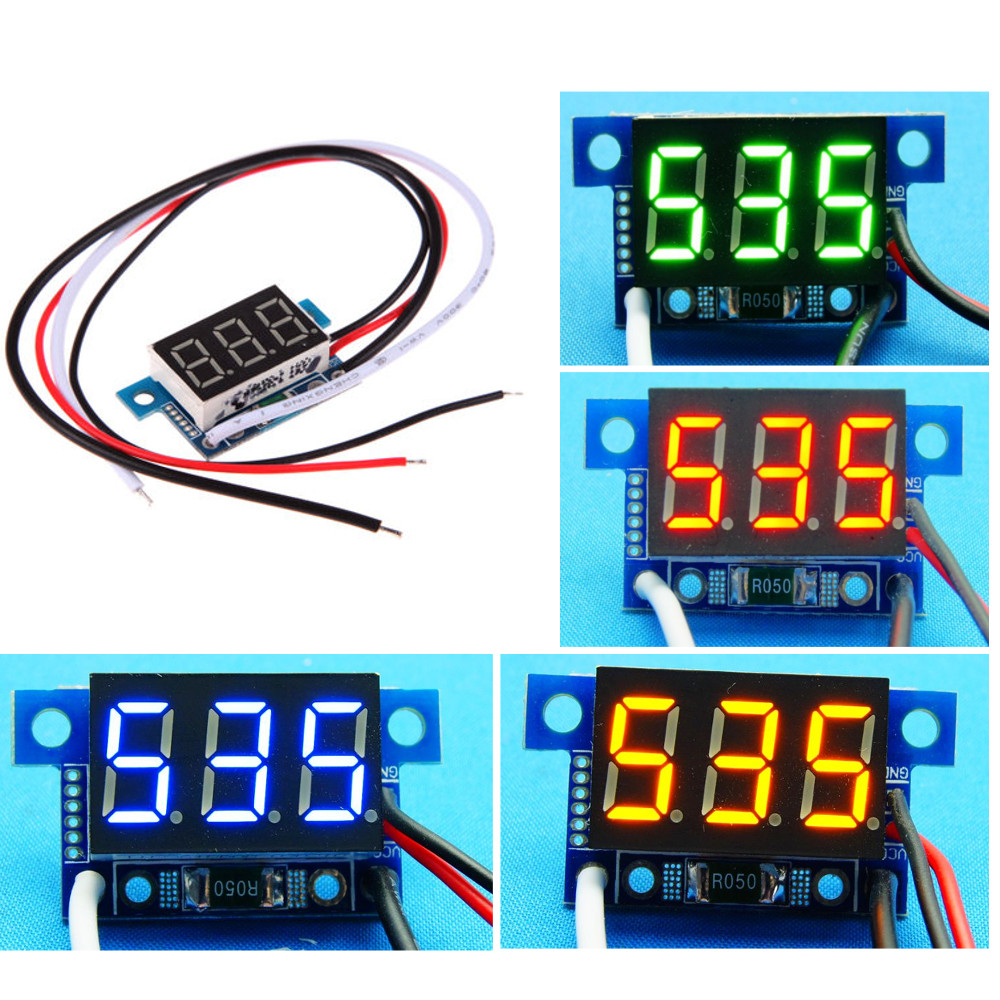

| Module naam | Huidige weergavemodule | Meetnauwkeurigheid | 0,10% |
| Verniewings snelheid | Ongeveer 200ms - tijden | Weergavemethode | Drie cijfers 0. 36 "digitale buis |
| Meetbereik | 0A-999mA | Voedingsbereik | 4V-30V |
| Werken huidige | Minder dan 8mA | Kleur weergeven | Geel |
| Bewaar temperatuur | -10 ° C tot + 65 ° C | Ingangsweerstand | 50 miljoen |
| Gewicht | 10g | Perifere grootte | 35*14*10mm |
Schakelschema:
- De aardedraad van het uiteinde van de voeding en het meetuiteinde van deze ampèremeter heeft een common ground-ontwerp, dat wil zeggen dat de aardedraad van de voeding en het testuiteinde met elkaar zijn verbonden, zodat het testuiteinde van de ampèremeter alleen na het huishoudelijke apparaat kan worden gestrengeld (dwz, tussen de negatieve pool van het meetapparaat en de negatieve pool van de voeding van het te testen apparaat)
- Het wordt aanbevolen dat de voedingsaansluiting van de meterkop wordt gevoed door een enkele DU-isolatie.
- De shunt moet vóór gebruik op het circuit worden aangesloten en vervolgens worden aangesloten op de digitale ampèremeter om schade aan de meter met hoge spanning te voorkomen.
Gedeelde voeding getest
DU geïsoleerde voeding
Pakket bestaat uit:
3 x Meter
DU geïsoleerde voeding
Pakket bestaat uit:
3 x Meter
