3 stks temperatuur en vochtigheidssensor luchtdruksensor dht12 bmp280 i2c interface

Beschrijving:

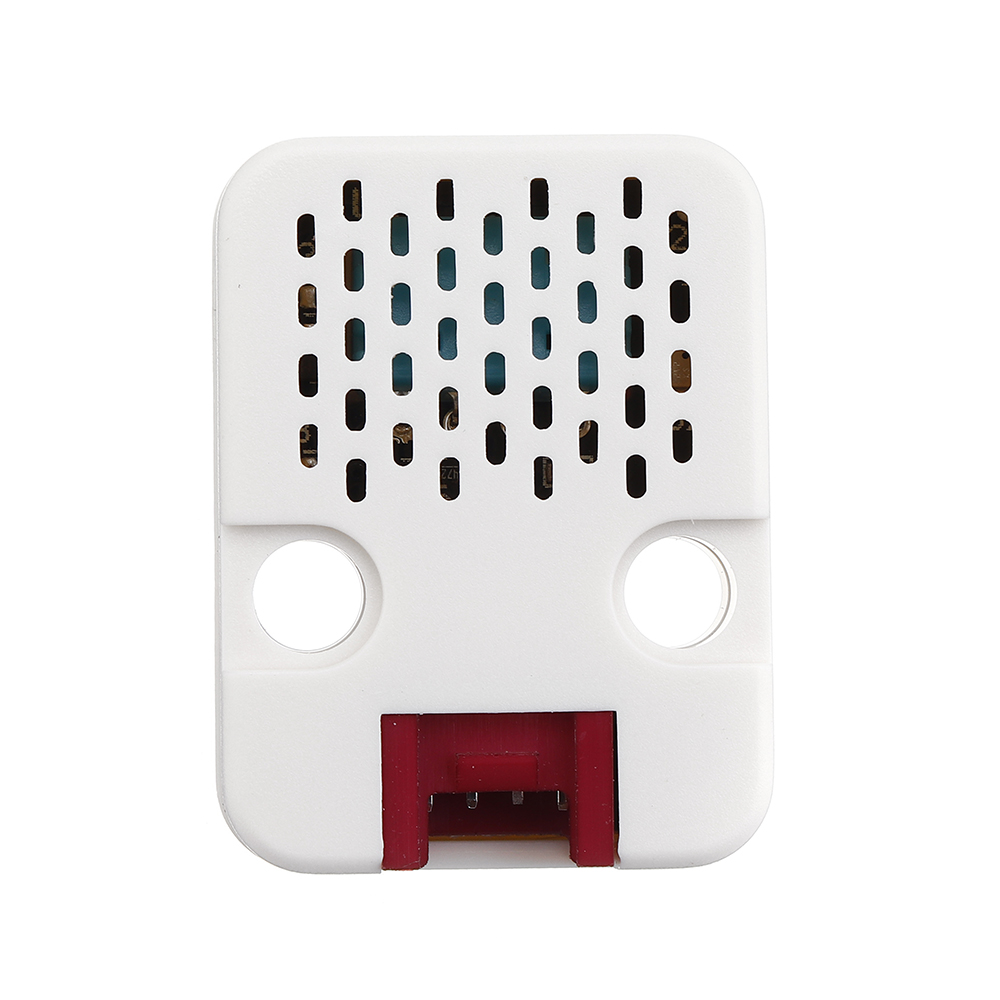

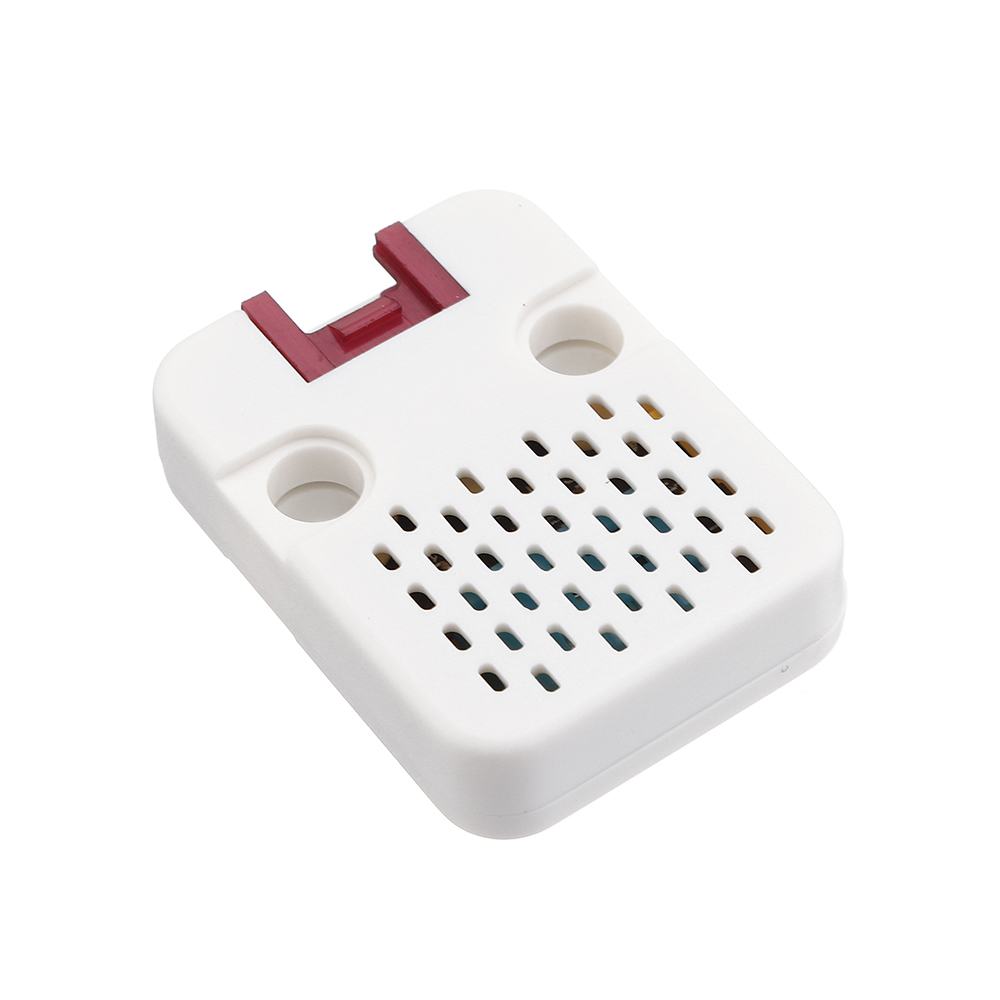

ENV is een omgevingssensor, kan worden gebruikt voor meting van temperatuur, vochtigheid en atmosferische druk. Bouw met DHT12 en BMP280.

DHT12 is een upgradeversie van DHT11 vochtigheidstemperatuursensor, volledig neerwaarts compatibel, preciezer en voegt I2C-interface naare. BMP280 is een absolute barometrische druksensor speciaal ontworpen voor mobiele naarepassingen, biedt de hoogste flexibiliteit om het apparaat te optimaliseren met betrekking naart stroomverbruik, resolutie en filterprestaties.

Voorzien zijn van:

• Temperatuur:
  • meetgebied: -20 ~ 60 ℃
  • resolutie: ± 0,2 ℃
• Vochtigheid:
  • meetgebied: 20 ~ 95% RH
  • resolutie: 0,1%
• Luchtdruk
  • meetgebied: 300 ~ 1100hPa
  • resolutie: ± 1hPa
• GROVE-interface, ondersteuning UIFlow en voor
• Twee Le go-installatiegaten
• Productgrootte: 32,2 mm x 24,2 mm x 8,1 mm
• Productgewicht: 4,2 g

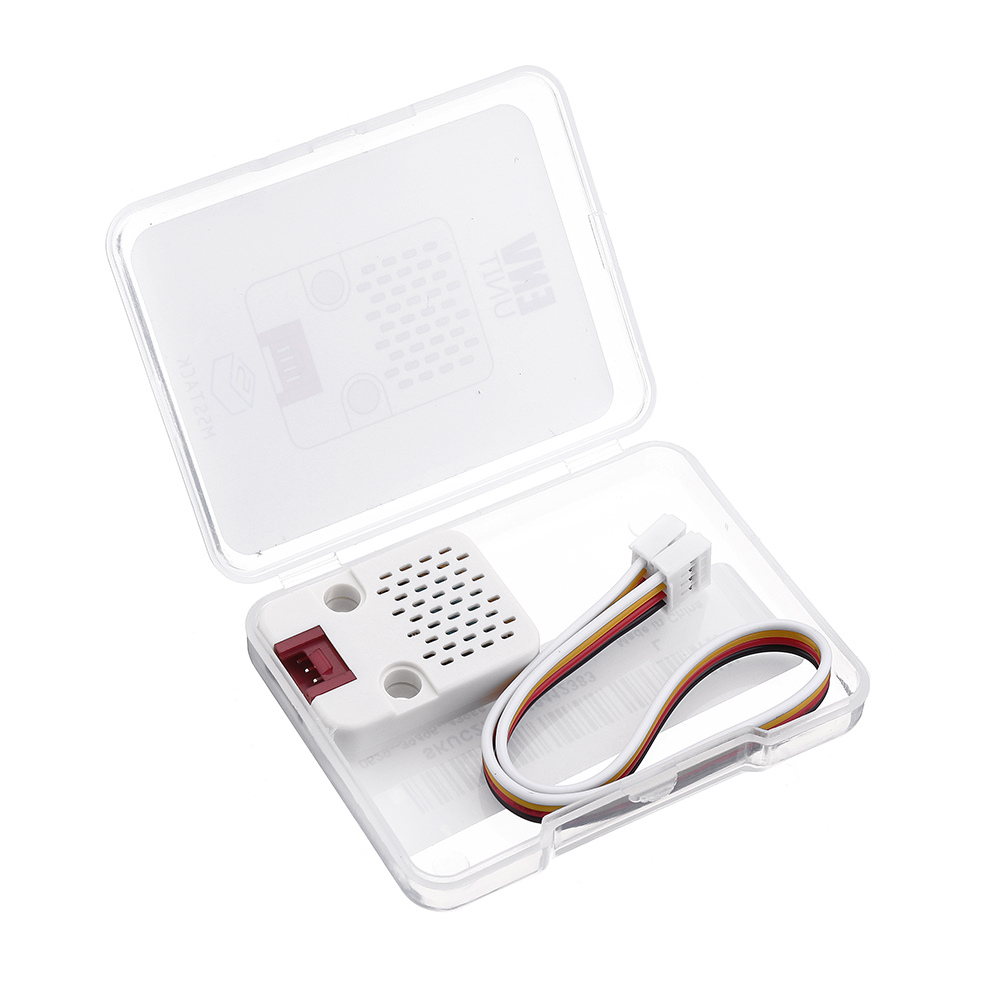

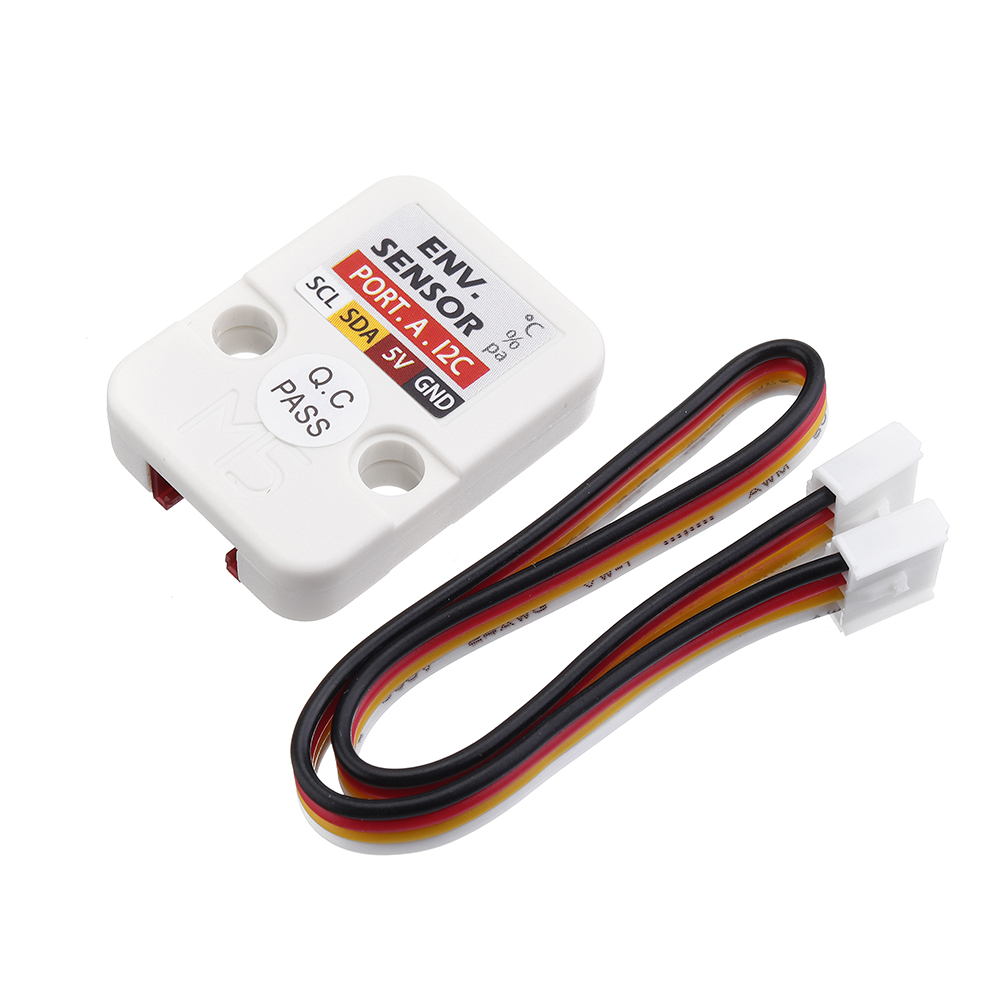

Pakket inbegrepen:

• 3 x ENV-eenheid

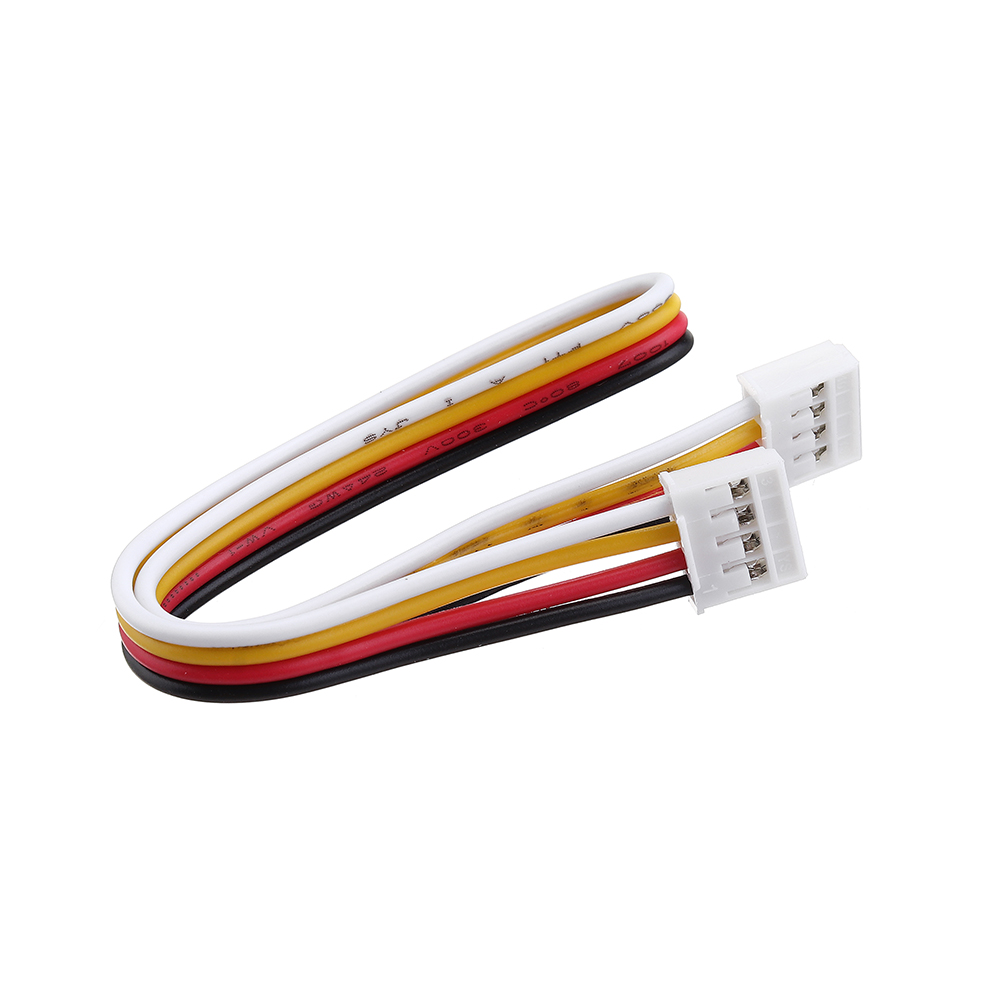

• 3 x Grove kabel

Gerelateerde link:

• Officiële video

• Forum

EasyLoader

2. Dubbelklik na het downloaden van de software om de naarepassing uit te voeren, sluit het M5-apparaat aan op de computer via de gegevenskabel, selecteer de poortparameters en klik op "Brandwond" om te beginnen met branden.

3.De CP210X (USB-stuurprogramma) moet worden geïnstalleerd voordat de EasyLoader wordt gebrand. Klik hier om de zelfstudie over de installatie van het stuurprogramma te bekijken

Voorbeeld

1. voor IDE

Dit is een ENV-voorbeeld, geïmplementeerde leestemperatuur, vochtigheid en atmosferische drukfunctie. 1, Alvorens te compileren, gelieve te installeren Adafruit BMP280 Bibliotheek 2, kopiëren Adafruit_Sensor.h naar C: UsersDocuments\librariesAdafruit_BMP280_Library

De onderstaande code is onvolledig. Klik op om de volledige code te krijgen hier.

  / * Installeer eerst Adafruit BMP280 Library. * / #inclusief <M5Stack.h>  #include "DHT12.h" #include <Wire.h> // De DHT12 maakt gebruik van I2C-communicatie. #include <Adafruit_Sensor.h>  #include <Adafruit_BMP280.h>    // nieuwe twee objecten DHT12 dht12; Adafruit_BMP280 bme; // initialisatie M5.begin (); Wire.begin (); bme.begin (); // lees data float tmp = dht12.readTemperature (); float hum = dht12.readHumidity (); vlotterdruk = bme.readPressure ();

2. UIFlow

If you want the complete code, please click hier.

Schematisch:

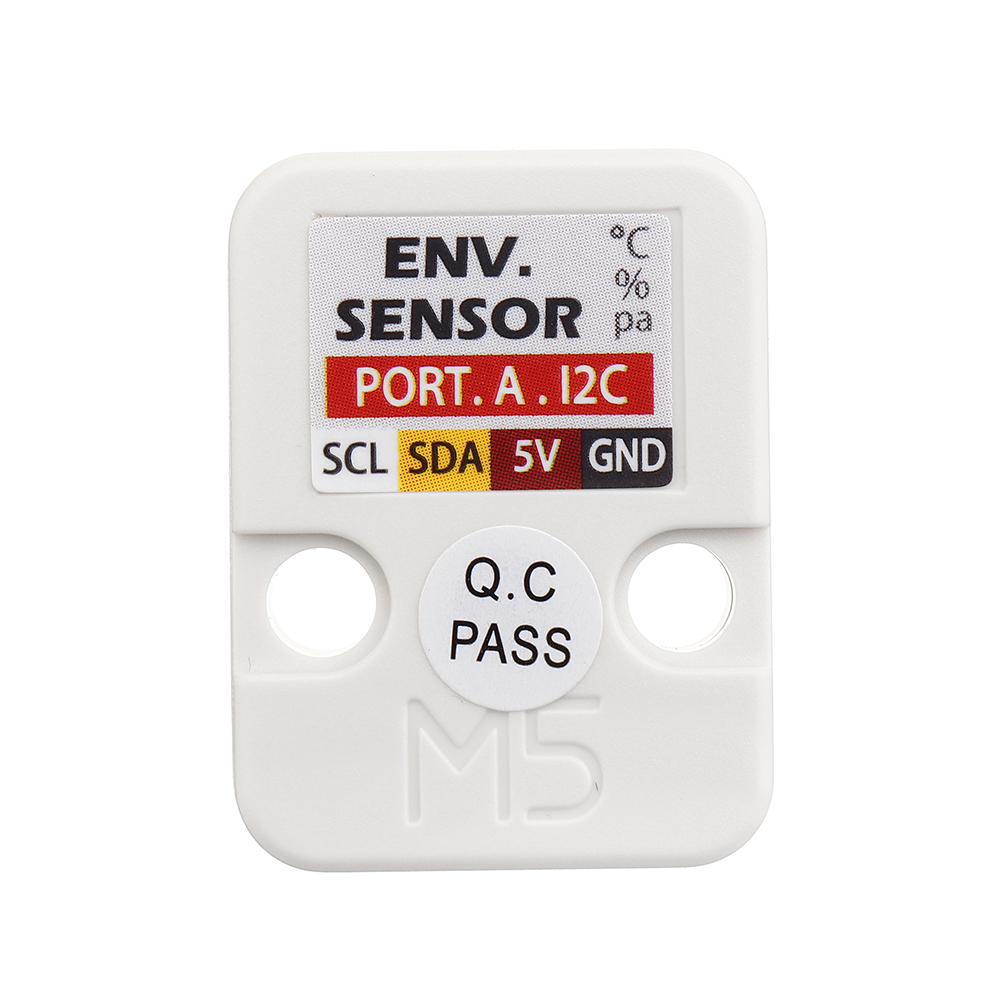

PinMap:

M5Core (GROVE A)	GPIO22	GPIO21	5V	GND
ENV-eenheid	SCL	SDA	5V	GND
