Beschrijving:
Opmerking voor gebruik bij koeling:
1. De rode draad is aangesloten op de stroomkabel is aangesloten op de anode, kathode, en zonder koeling voorwaarden, de ogenblikkelijke kracht van de test, die het twee uiteinde van de koelkast aanraken, zult u koorts voelen, een beetje hebben een koorts koud, hitte, koude zijde koud. De tijd kan echter niet langer zijn dan 5 seconden, anders is de temperatuur van het warme einde te hoog, waardoor het apparaat gemakkelijk kan doorbranden.
2. Onder normale omstandigheden wordt de leiding met rood gewoonlijk uitgedrukt als de positieve pool: gewoonlijk met zwart als negatief, dit is het werk van de thermo-elektrische koelerbedradingsmethode. Wanneer de huidige polariteit wordt gewijzigd, kan de polariteit van de stroom worden gewijzigd. Koelingswerkzaamheden moeten de schakelende voeding, de rimpelcoëfficiënt van de voedingseenheid moet minder dan 10% zijn.
3. Het nummer van het thermokoppel en de limietspanning van de thermokoppel-identificatiemethode, het aantal paren thermokoppel P, N-knooppunt. Bijvoorbeeld: koeler model voor TEC1-12706, 127 voor koeler thermokoppellogaritme, 06 toegestane stroomwaarde: A, de drempelspanning is logaritmische thermokoppelkoeler * 0,12, bijvoorbeeld: grensspanning V TECI-12706 = 127 x 0,12 = 15,4 (V ). De normale bedrijfsspanning is 78% van de limietspanning, zoals de werkspanning van 15,4 * 0,78 = 12,01V is TEC1-12706.
4. Alle soorten koeler die in gebruik zijn of in de test, de koel- en verwarmingstemperatuur van warme en koude uitwisseling moeten worden teruggebracht naar de kamertemperatuur (meestal meer dan 15 minuten). Het is gemakkelijk om schade aan de koelkast te veroorzaken.
5. Om de levensduur van de thermo-elektrische koeler te verlengen, verzegelt u de deal met koelcomponenten rondom. We hebben twee soorten methoden, een is het gebruik van 704 siliconen zegel; de andere is een mijnbouw epoxyharsafdichting, de verzegeling is ontworpen om de koelkast volledig geïsoleerd thermokoppel met de buitenlucht te maken. Speelt de rol van anti-vocht en vocht en kan de levensduur van de koeler verlengen.
6. Tijdens de installatie vegen de eerste twee de koeleenheid schoon en in koeler voor een warm en koud oppervlak gelijkmatig bedekt met een dunne laag thermisch vet. Het oppervlaktecontact met de koeler is aluminium radiator of de koude opslagplaat moet glad zijn en schoonvegen, ook op het oppervlak gelijkmatig bedekt met thermisch vet; koeler tijdens de installatie moet goed contact maken met de koude opslag koude plaat, hete oppervlak moet ook volledig contact maken met het oppervlak en de aluminium radiator, (zoals bij schroef bevestigingsschroeven, verschillende krachten moeten uniform zijn, geen overmatige of ongelijke kracht). Om het beste koelingseffect te bereiken, wordt tussen de koelopslagplaat en de aluminium radiator thermische isolatie toegepast, de dikte van 25-30 mm is geschikt.
7. Koelplaat voorgesteld tussen 150PSI tot 300PSI, de druk is te laag zal veroorzaken dat het contactoppervlak van de koelplaat slecht is, te veel druk, zal de koelplaat beschadigen.
8. De gebruiker heeft geen speciale uitrusting om te bepalen wat de oorzaak van de koeler is, vooral om de weerstand ervan te testen. U kunt een gegevensbrug of een weerstandsmeter met compensatie gebruiken om de weerstand van de koeler te meten. Het gebruik van een multimeter om de statische weerstand te testen, is niet correct, alleen ter referentie.
9. Tijdens het hanteren en installeren van de koelkast, moet de operator voorzichtig zijn, geen koeling stuk vallen van een hoogte, zelfs op de hoogte van de 10-20cm zal ervoor zorgen dat de interne weerstand van koeler aanzienlijke veranderingen veroorzaakt, resulterend in schade naar de koelkast.
10. Een halfgeleider koelplaat gebruikt in de volgende situaties, de levensduur kan worden gesneden: A, het veelvuldig gebruik van afwisselend warm en koud B, trillingen met behulp van C, een hete eind radiator temperatuur overschrijdt 65 graden D, werkspanning (aanbevolen de gebruik van overdruk overschrijdt de limietspanning niet met 70%) koelplaat verwarmingsoppervlak E, koelplaatcontact F, niet rond de afdichtingslijm gebruikt in een vochtige omgeving
11. Een halfgeleider koelplaat die wordt gebruikt in de volgende gevallen, er zal snel schade optreden: verwarmingsoppervlak A, koelblok komt niet in contact met eventuele koelobjecten B, koelplaatspanning overschrijdt de limietspanning C, koelplaat meer dan 500PSI.
Pakket inbegrepen:

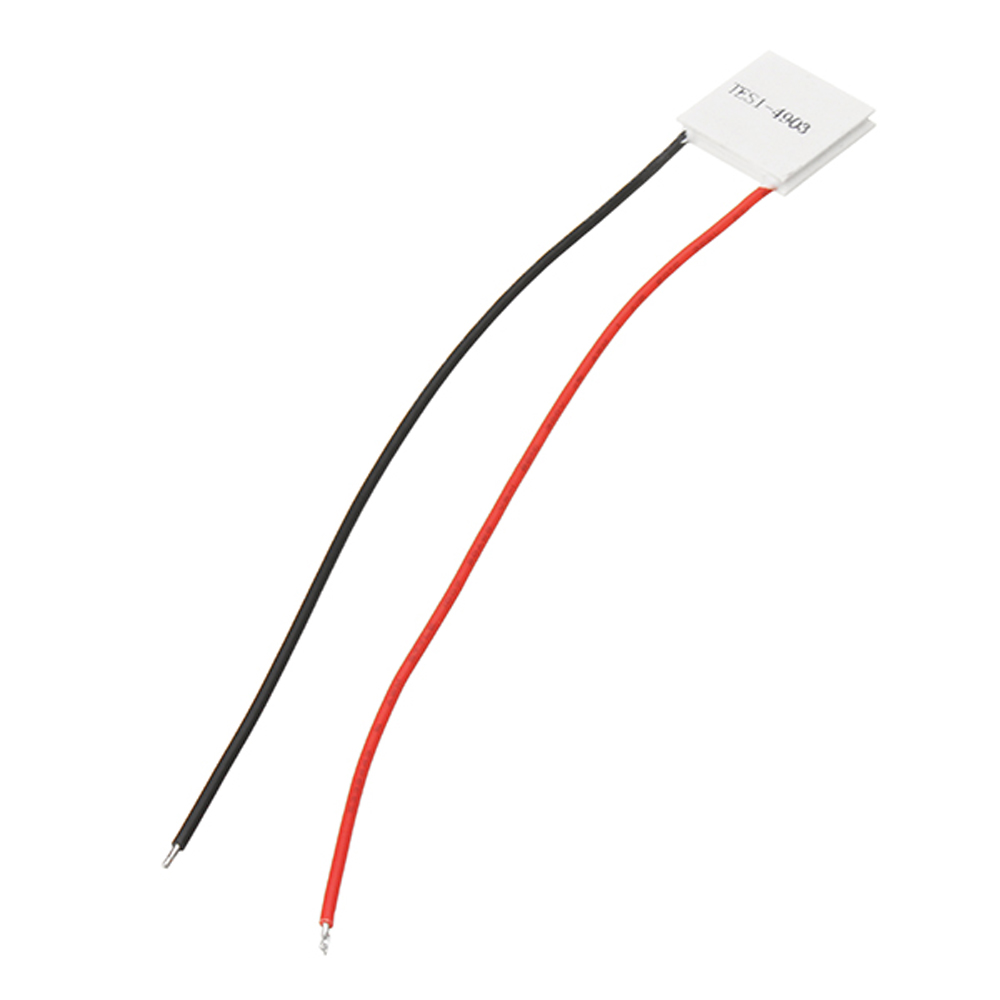

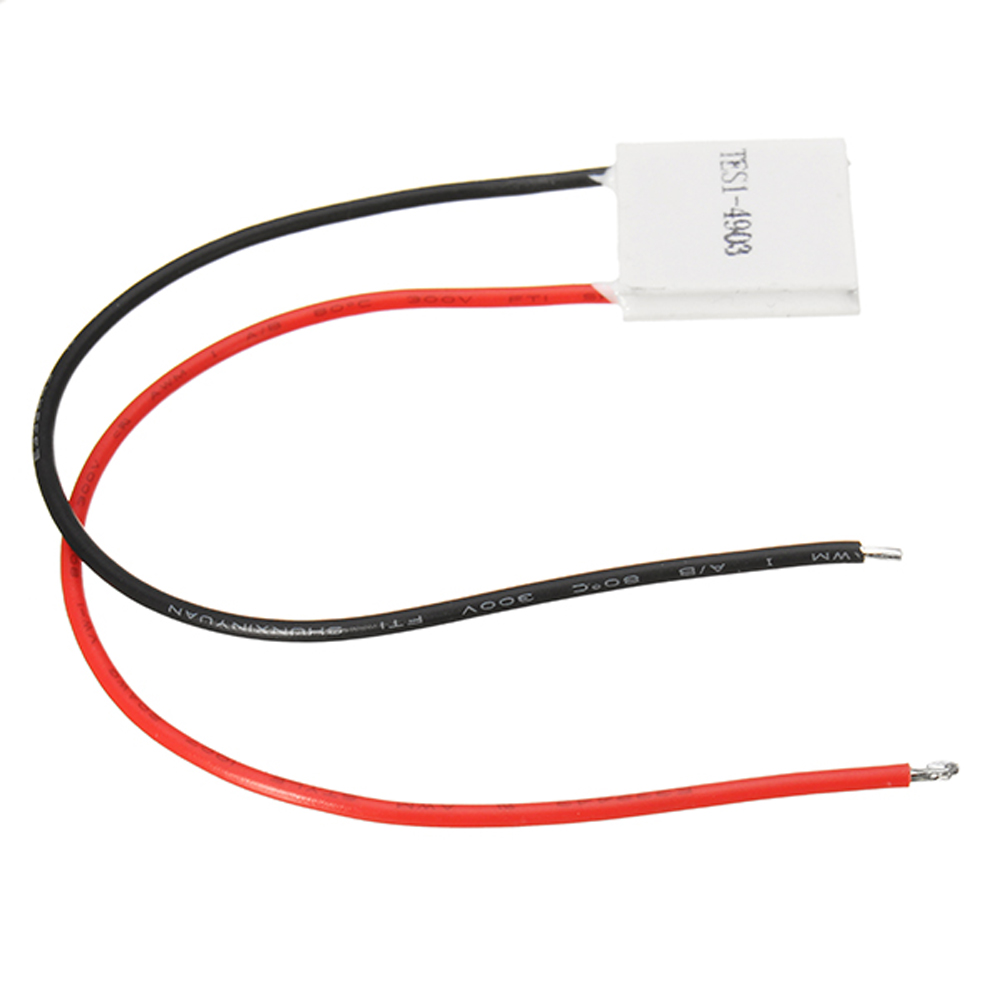

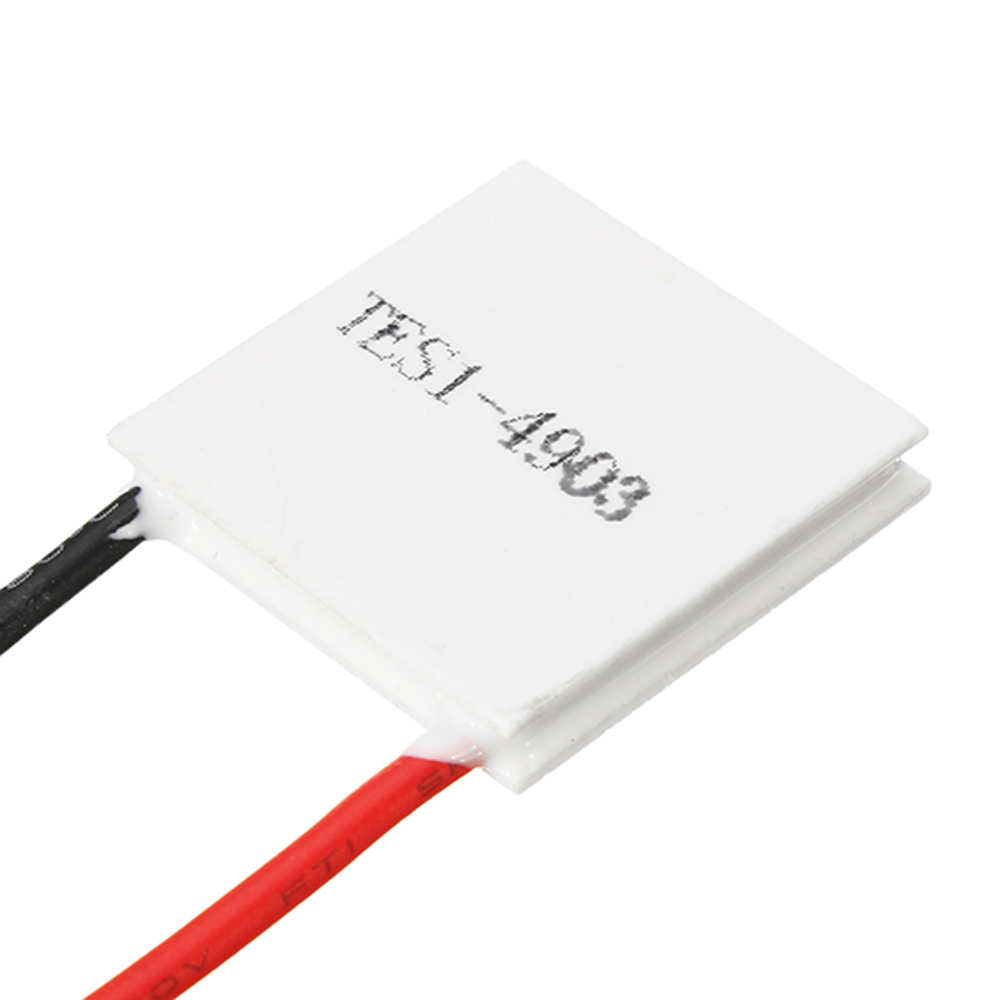

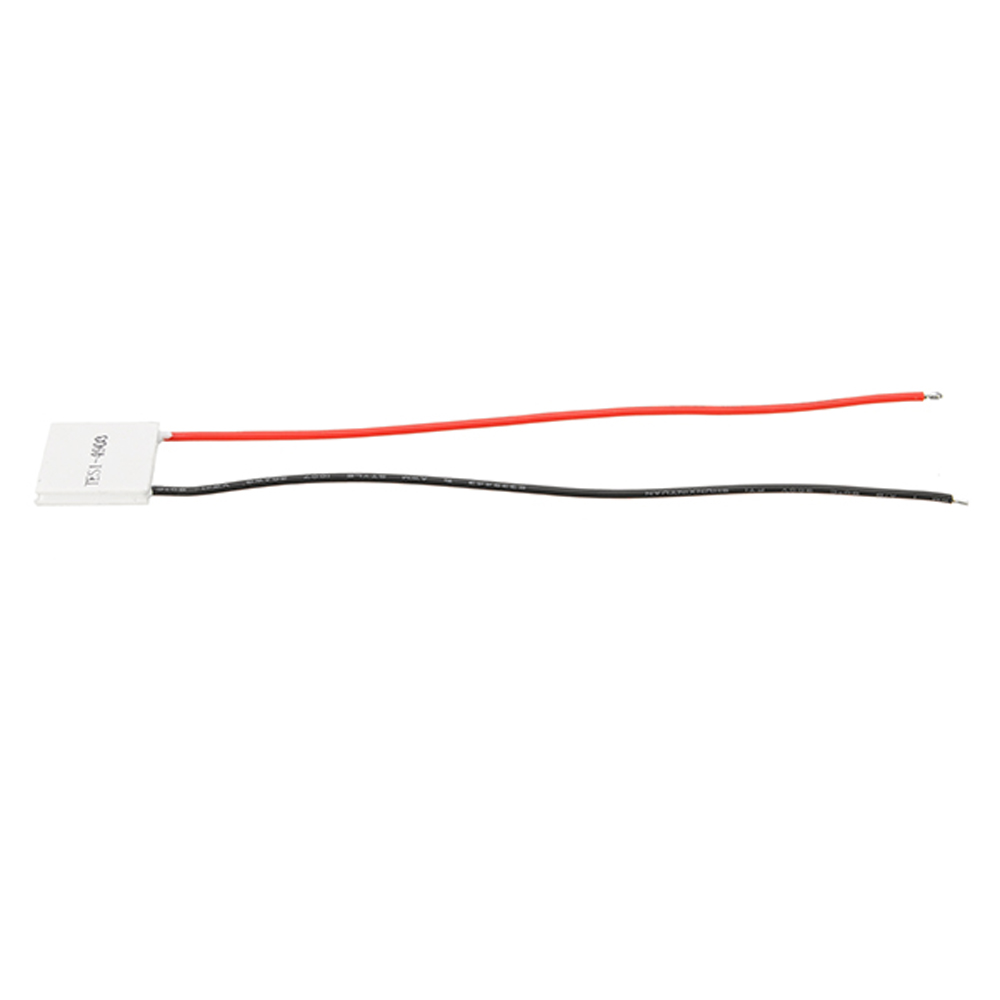

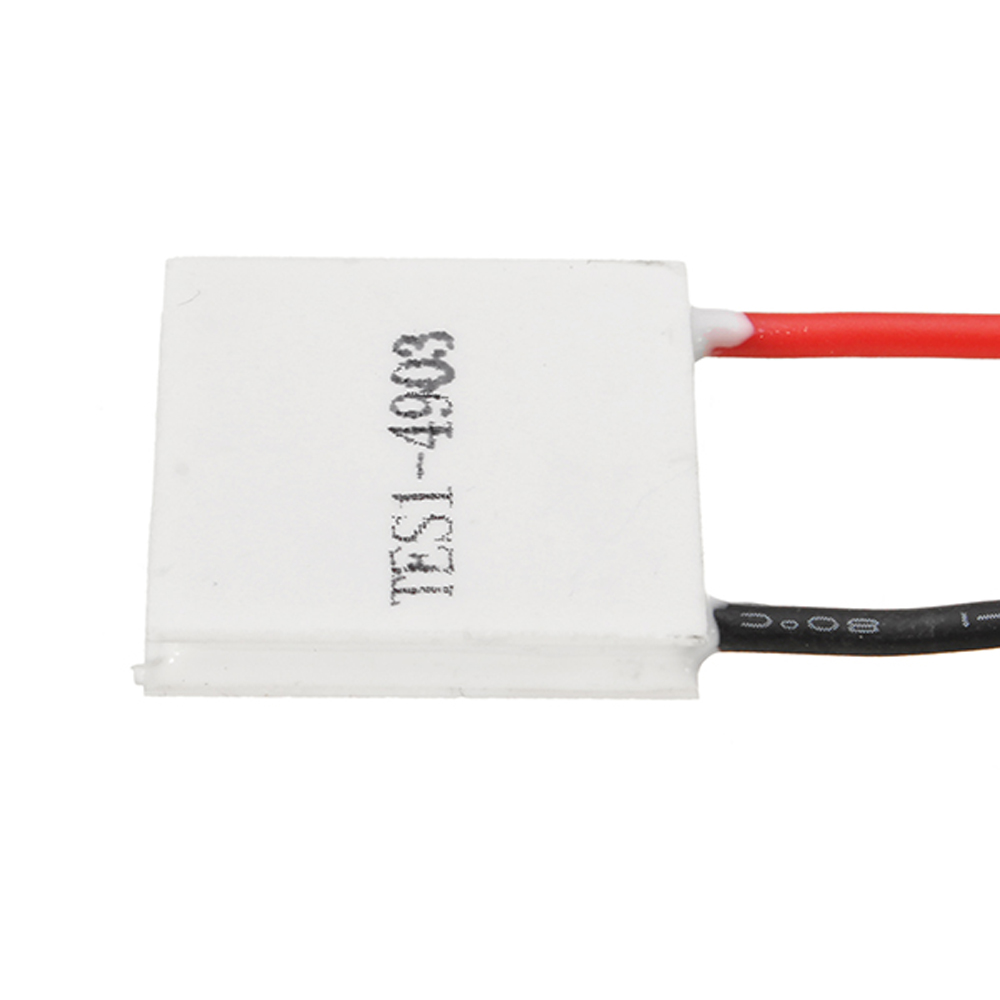

3 x TES1-4903 thermo-elektrische koeler
