Voorzien zijn van:
Pakket bestaat uit:

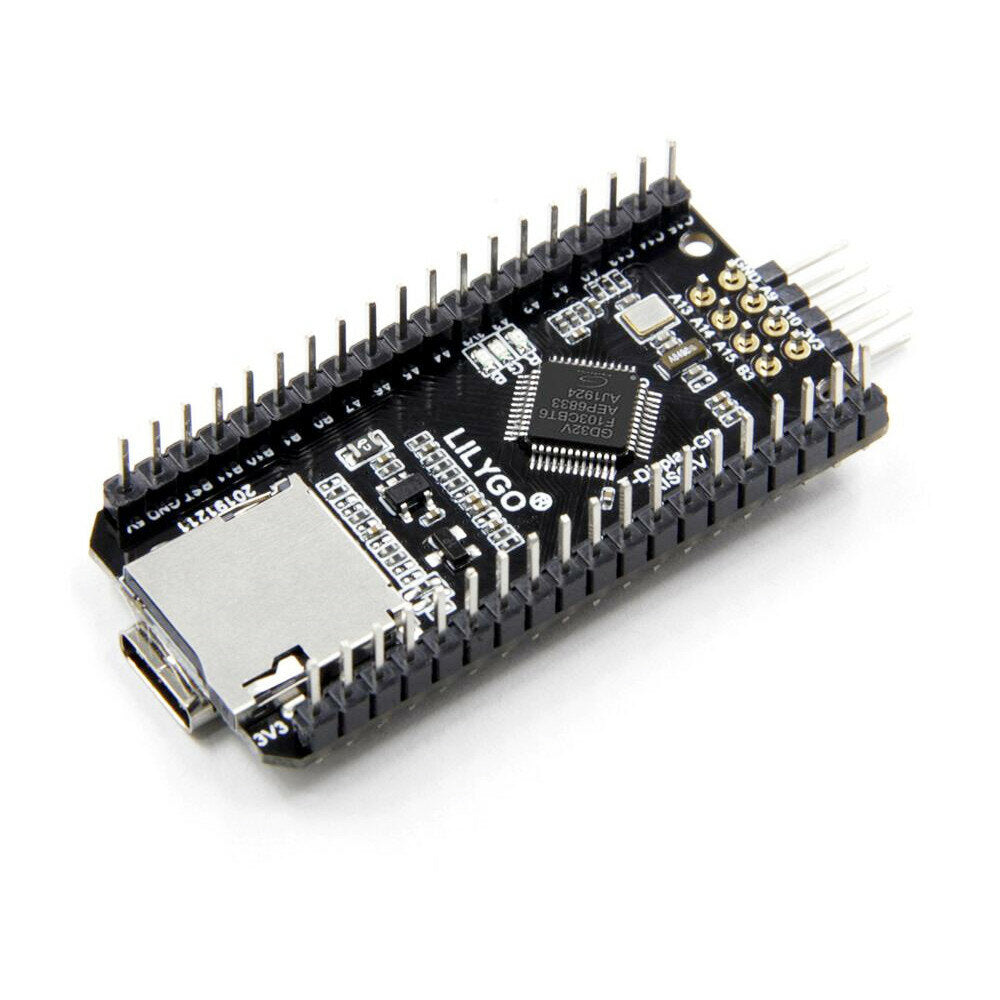

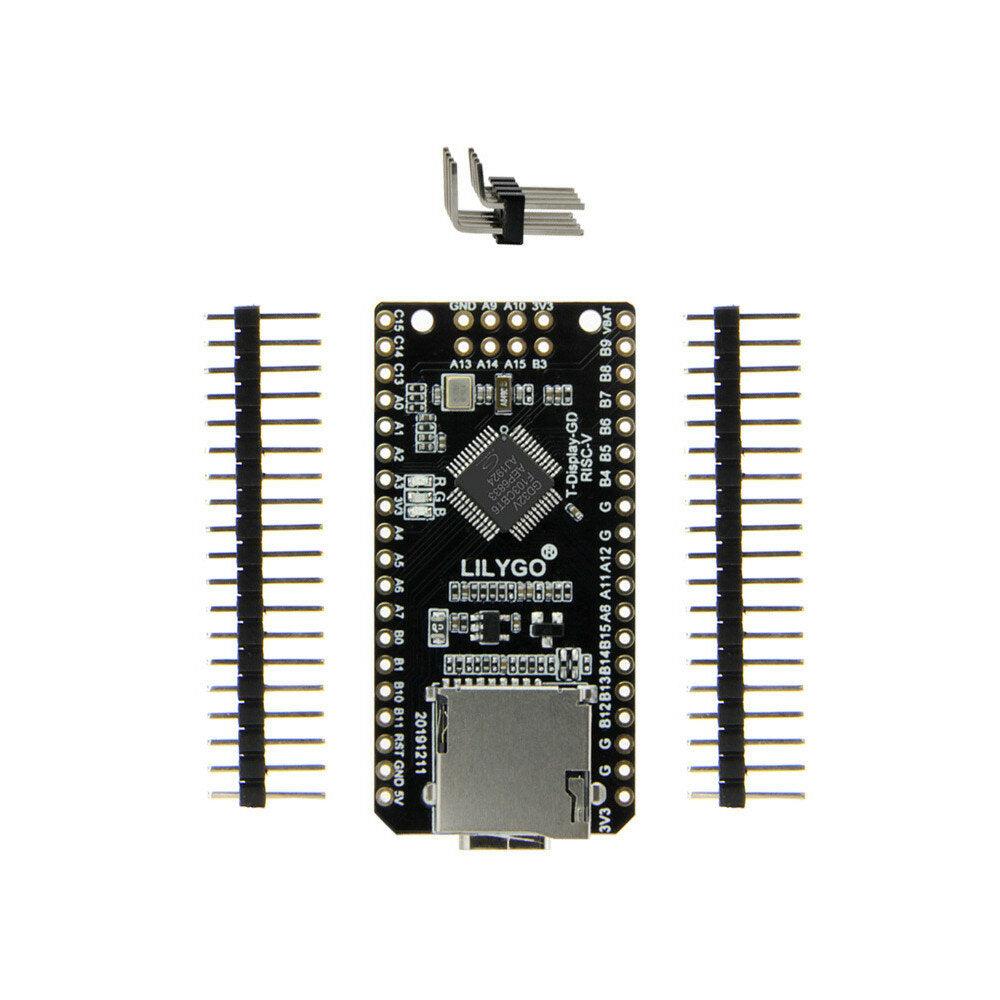

3 x Minimal Development Board
| Hardware Specificaties | |
| Chipset | GD32VF103CBT6 |
| FLASH | 128KB |
| SRAM | 32 KB |
| Klok aan boord | 108 MHz kristaloscillator |
| Werkspanning | 2.7V-3.6V |
| Kracht | 1/3 schors-M3 |
| Perifere | |
| Knop | BOOT, RESET |

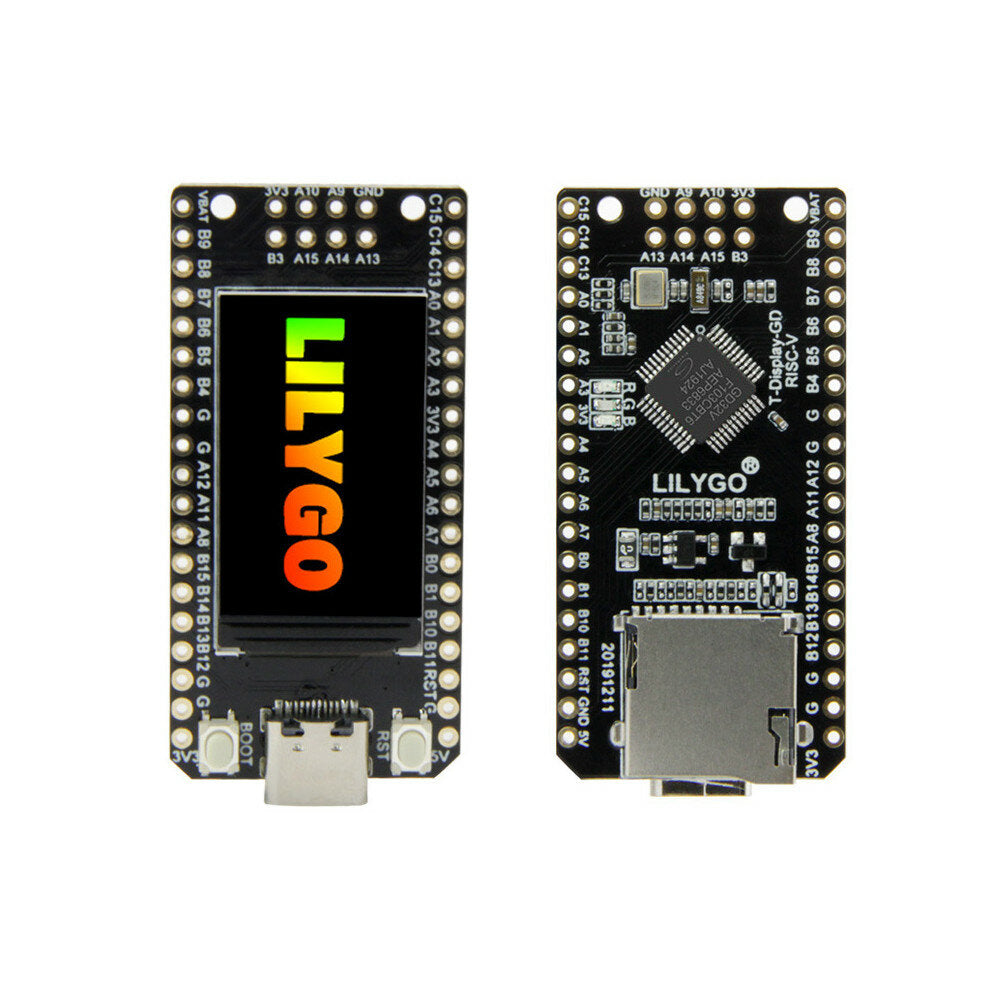

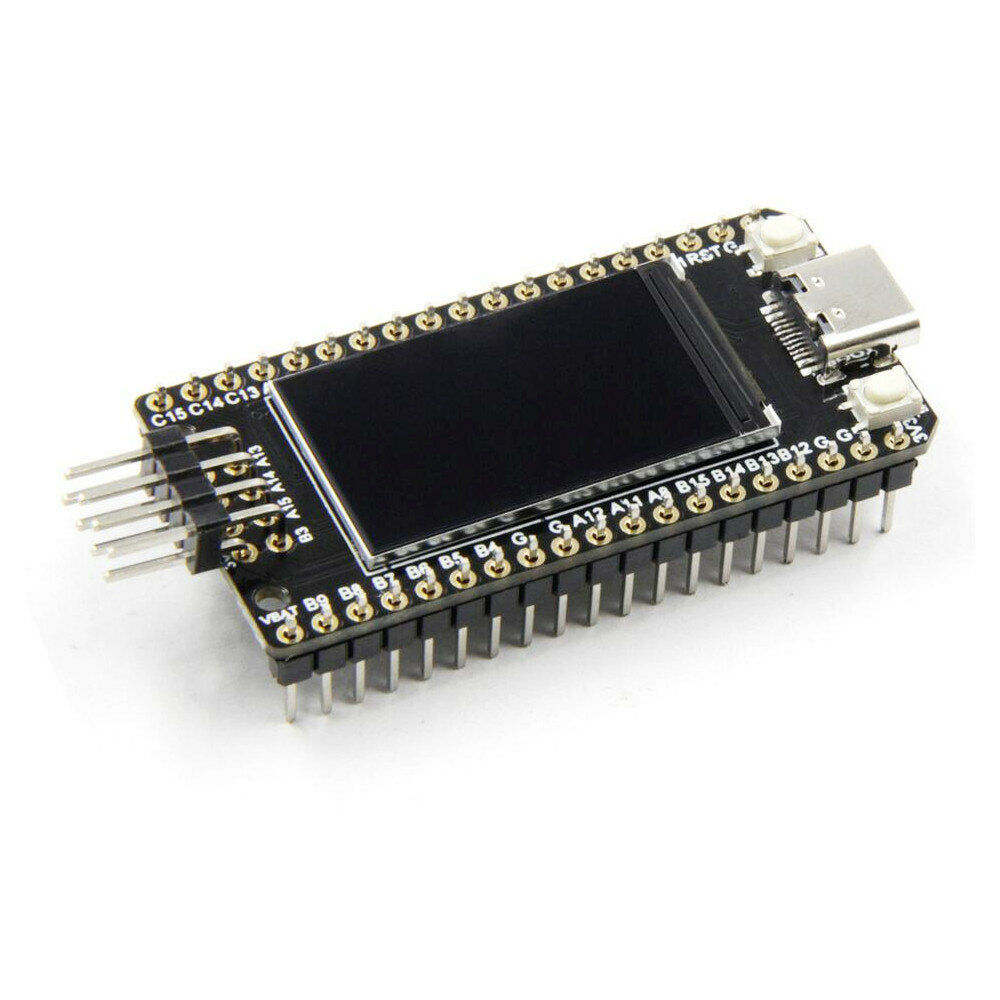

| LCD | ST7789, 1,14 IPS, 240x135 |
| USB naarTTL | CP2104 |
| Modulaire interface | TIMER, UART, SPI, I2C, PWM, ADC, DAC, CAN, USBOTG |
| Werktemperatuurbereik | -40 ° C ~ 85 ° C |
| Gewicht | 10g |
| Grootte | 51.49 x 25.2 x 10mm |
| Periphera | Knop, RGB-led, SD-sleuf, LCD |
| Specificaties stroomvoorziening | |
| Voeding ingang | USB 5V / 1A |
| Laadstroom | 500mA |
| Batterij-ingang | 3.7-4.2V |
| USB | TYPE-C |
| Perifere functies | ①Timer: gebruik een 16-bits timer * 4 Basis 16-bits timer * 2 Geavanceerde 16-bits timer * 1 ②USART * 3 ③I2C * 3 ④SPI * 3 ⑤CAN * 2 ⑥USBFS (OTG) * 1 ⑦ADC (10 kanalen) * 2 ⑧DAC * 2 |

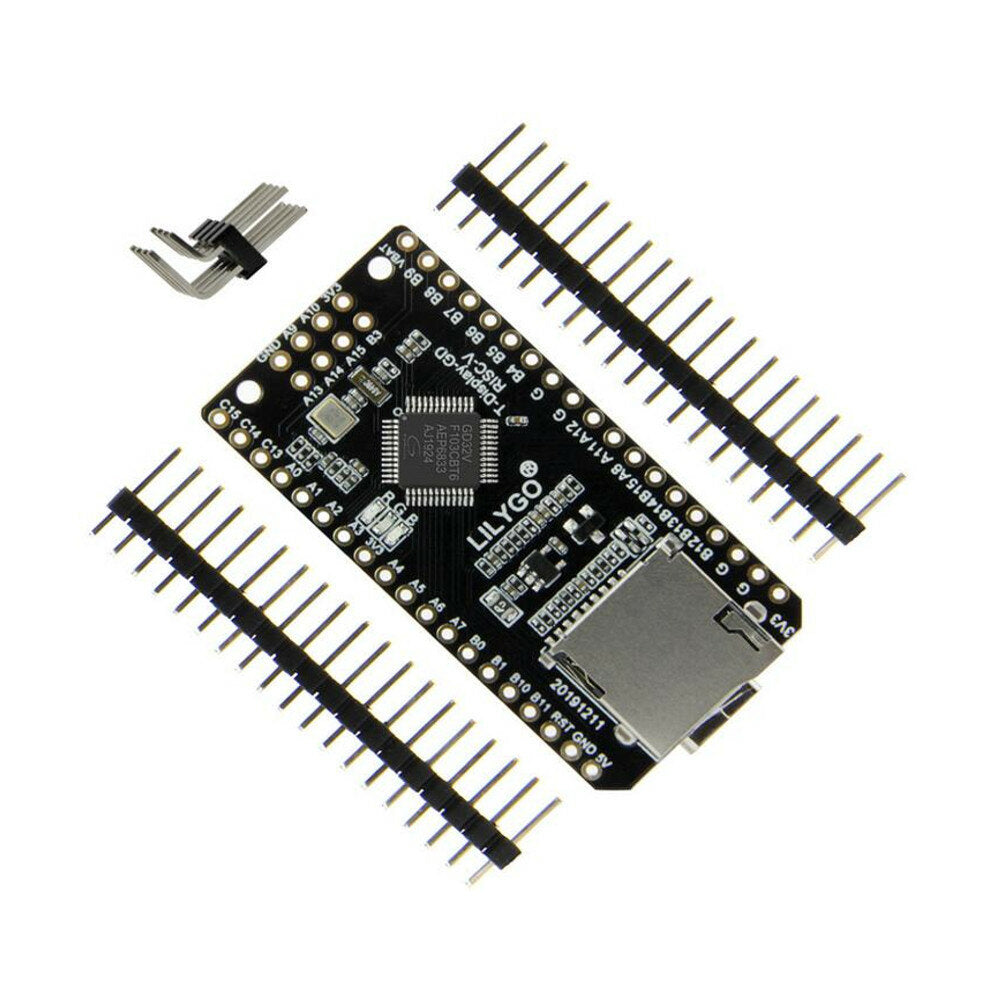

| IO | Standaard 2,54 mm pin header-interface, leidend naar alle bronnen van de chip |
| Koppel | Leid LCD, MICRO SD-kaart, JAG en andere interfaces uit |
Pakket bestaat uit:
3 x Minimal Development Board
