Productnaam: Modificeerde sinusgolfinverter veranderen pure sinusgolfplatenplaat
Productnaam: Modificeerde sinusgolfinverter veranderen pure sinusgolfplatenplaat
Dit product is een Modified Wave Inverter to Sine Wave Inverter. Het kan de 3000W gemodificeerde golfomvormer veranderen in een zuivere sinusomvormer.
Ingangsspanning: DC380V.
Ingangsspanning: AC16V.
Uitgangsspanning: AC220V.
Uitgangsfrequentie: 50 / 60Hz (instelbaar)
Output waveform: pure sinusgolf.

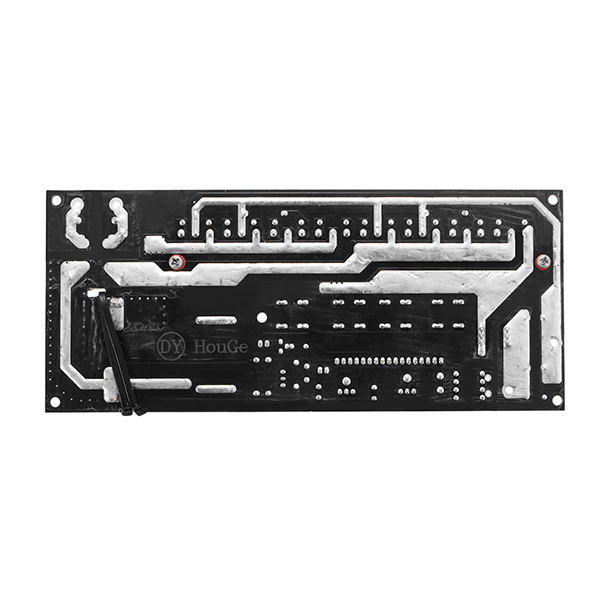

PCB Specificaties: 200X85X50MM.

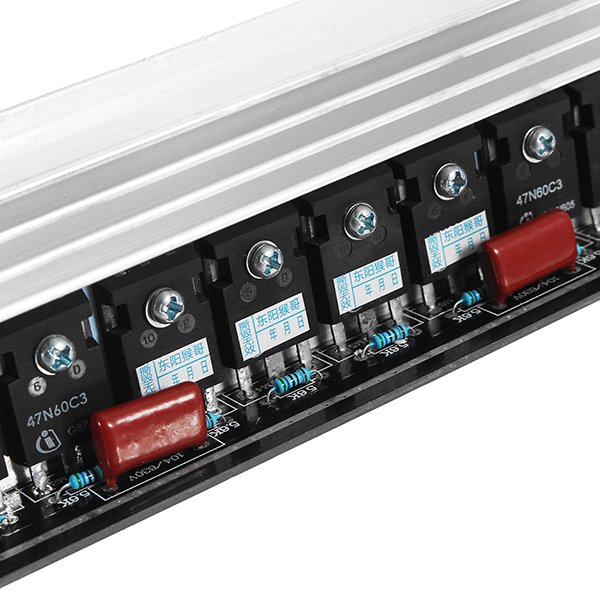

Gebruik 3000 W voedingsbuis: 8x 47N60 of 8x 40N60
instructies:
Verwijder eerst de gemodificeerde achterstroomtrapslang van de omvormer en controleer vervolgens hoeveel transformatoren er zijn en controleer of het secundaire circuit van de transformator parallel of in serie is aangesloten. Nadat u al het bovenstaande hebt bevestigd, voegt u de transformatorparameters toe. Als de gewijzigde secundaire golftransformator parallel is, voegt u 16 beurten toe in de secundaire van elke transformator, als de gewijzigde secundaire golftransformator in serie is, voegt u 8 beurten toe in elke secundaire transformator. Voeg vervolgens een kleine spanningsparameter toe aan een van de lege voeten van de transformator in de gemodificeerde golftransformator. Deze kleine spanningsparameter gebruikt een enkele koperdraad van 0,6 en wikkelt zich om de transformator gedurende 5 beurten. Deze kleine spanning is verbonden met de AC16V-positie. (Opmerking: open de magnetische ring niet wanneer de transformator parameters toevoegt.) Nadat de transformatorparameters zijn toegevoegd, moet u de hoogspanningscondensator van de gemodificeerde golfomvormer terug op 220UF / 450V zetten. Power test hoogspanningscondensator (positief / negatief) spanning is DC380V, nadat de testspanning normaal is, gebruikt u de verbindingslijn om de sinusgolf achter-stagebord te leveren, na de uitgangsspanning van het achterste podiumbord: AC220V / 50Hz, uitgangsgolfvorm : zuivere sinusgolf.

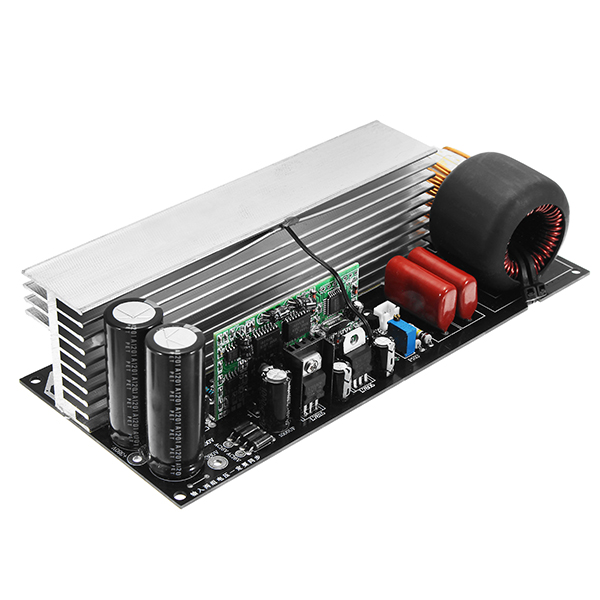

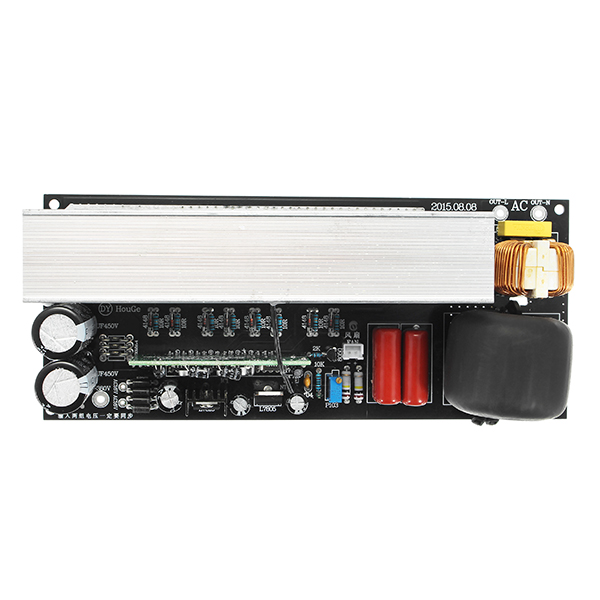

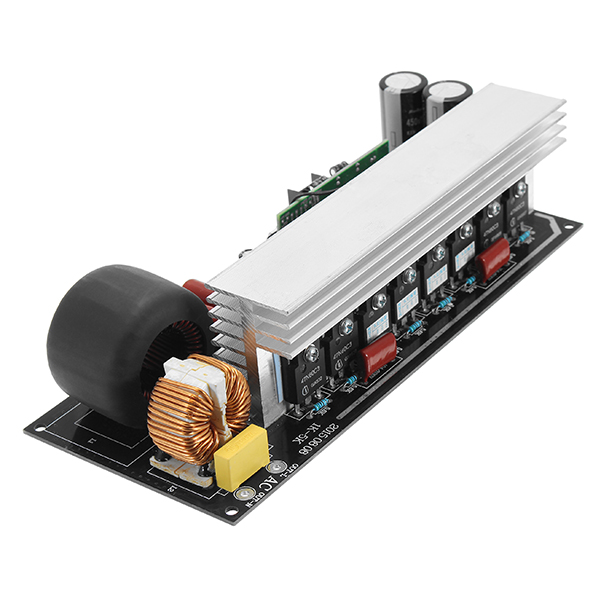

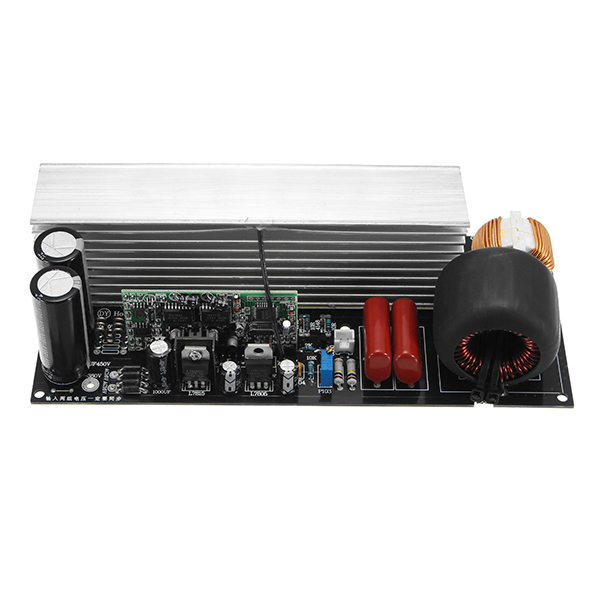

1 x 3000W afgewerkte plank met radiator
