Overzicht:

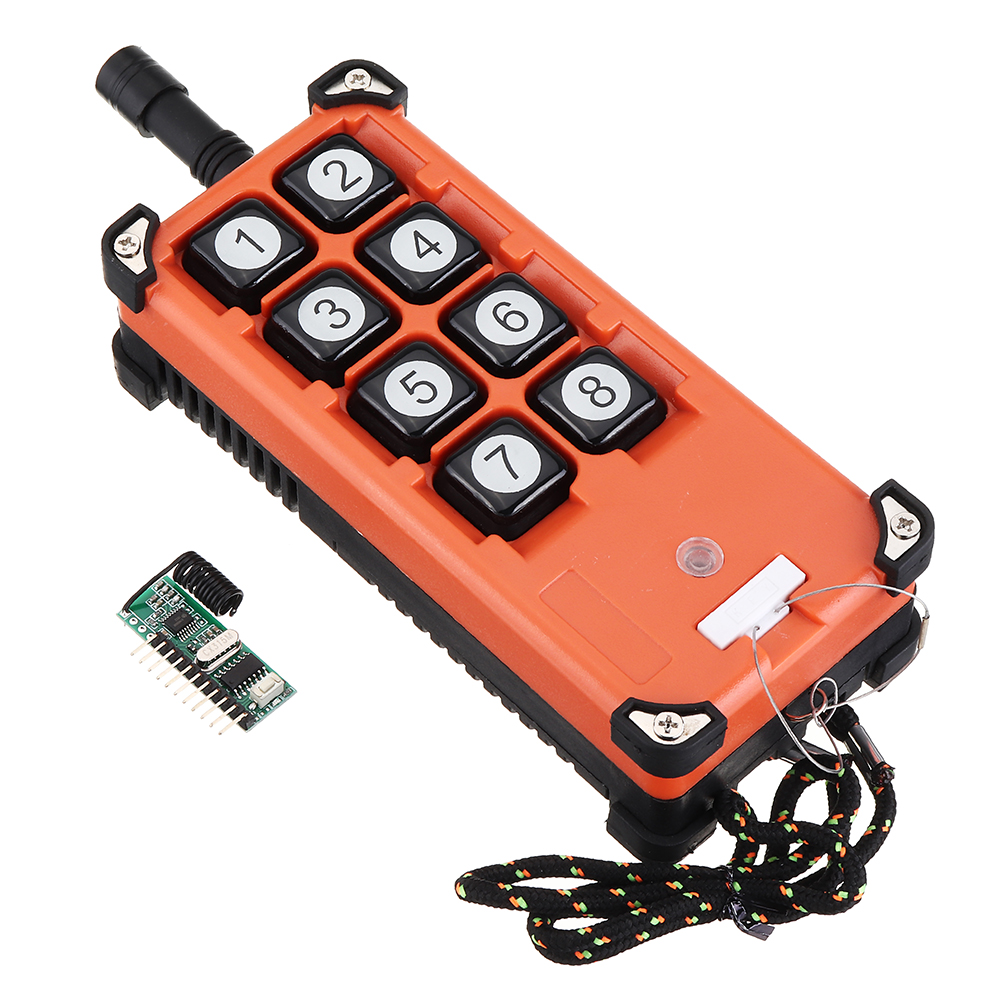

Pakket bestaat uit:
1 x afstandsbediening
1 x Superheterodyne-ontvangermodule

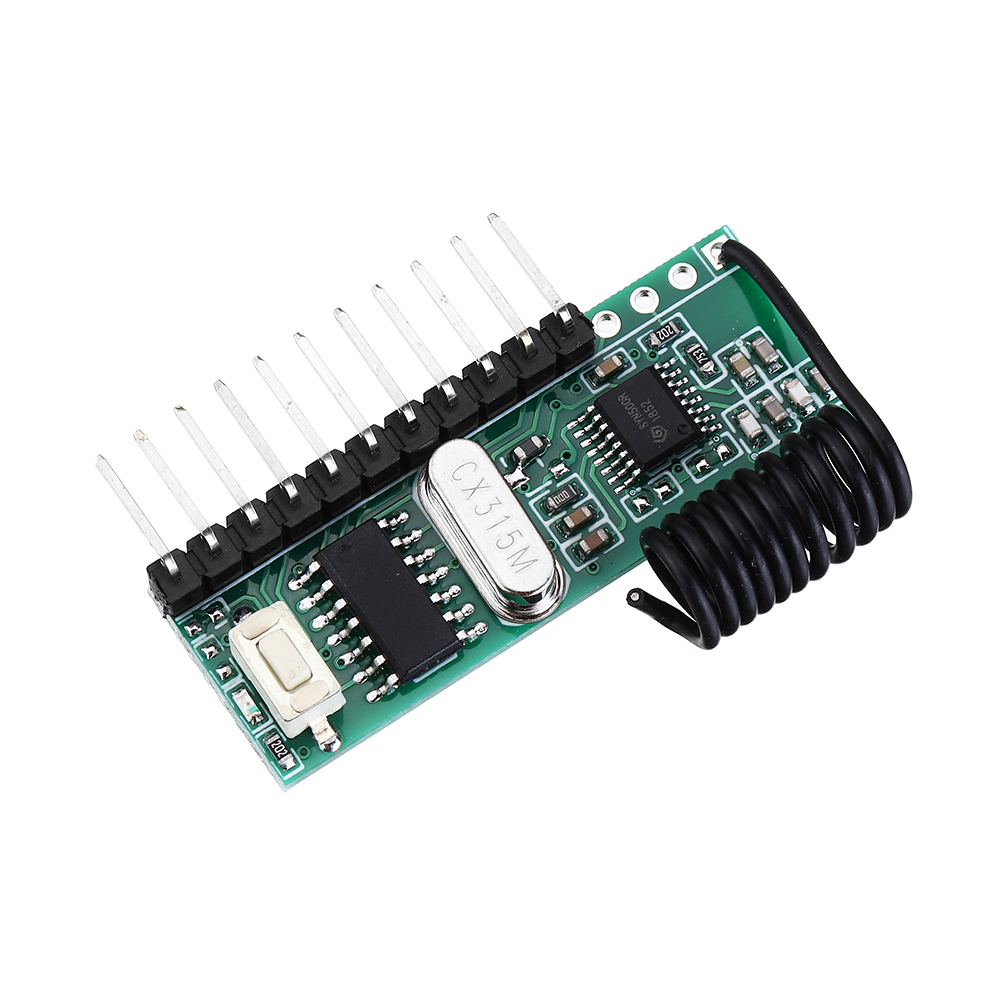

RXC68 is een super-heterodyne werkmodus, SAW-resonantie, met stabiele en sterke anti-interferentiekarakteristieken, leertype MCU-decodering, 8 uitgangskanalen, directe uitgang op hoog niveau, kan direct verschillende producten toepassen, veel gebruikt in hogere eisen Industriële besturing en anti - jammerende gelegenheden.
Het ontvangende bord heeft een werkspanning van 3-5V, een super-heterodyne circuit en de single-chip microcomputer decodeert acht uitgangen.
Vier signaaluitgangsmodi: zelfvergrendeling, jog, interlock en zelfvergrendeling en jog. (Standaard is niet-vergrendeld)
Technische parameter:
Werkspanning: 3-5VDC
Werkstroom: ≤ 4mA (5.0VDC) werkingsprincipe: super heterodyne
Werkmethode: OOK / VRAAG
Frequentiebereik: 315MHz
Bandbreedte: 150 KHz (315 MHz, test wanneer de gevoeligheid daalt met 3dBm)
Gevoeligheid: beter dan -112dBm (50Ω)
Decodeerformaat: vaste code, leercode
Uitgangssignaal: TTL-niveau, acht uitgangen
Antennelengte: 24 ~ 28cm (315MHz)

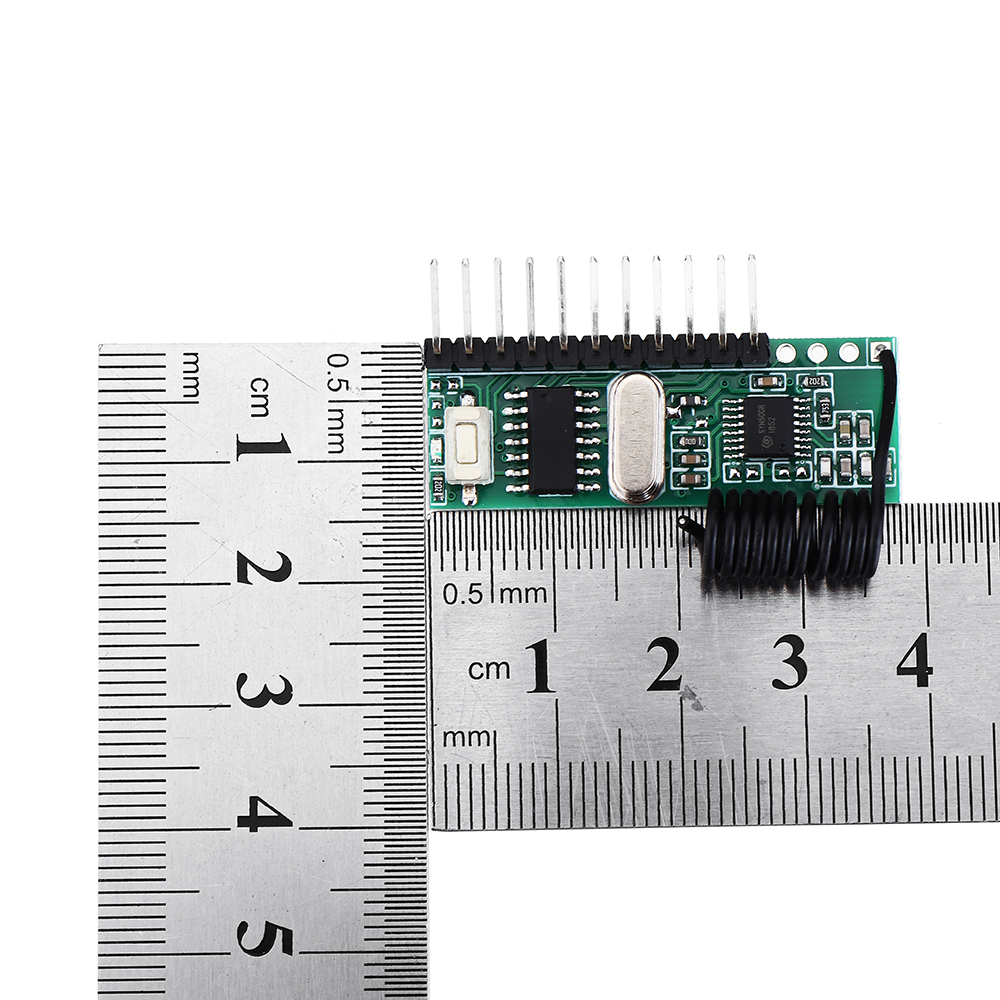

Grootte: 40 * 12.5 * 8MM
Werkmodus schakelen:
Functie 1: Zelfblokkering - leer met knop 1
Functie 2: Jog - leren met knop 2
Functie 3: in elkaar grijpen - leren met knop 4
Functie 4: Zelfvergrendeling en jogging bestaan naast elkaar - leren met knop 3
Opmerking: als de geleerde ontvanger naar andere functies moet veranderen, moet u de ontvanger wissen en de gewenste knop selecteren om de code opnieuw te coderen.
Studiemethode:
Houd de leerknop ongeveer 1 seconde ingedrukt, het indicatielampje brandt. Op dit moment knippert het indrukken van een willekeurige knop op de afstandsbediening om aan te geven dat het leren succesvol is; u kunt een aantal afstandsbedieningen met verschillende codes leren.
Duidelijke methode:
Houd de leerknop ingedrukt, het indicatielampje blijft constant branden. Houd ongeveer 10 seconden ingedrukt, de indicator dooft en geeft aan dat de code met succes is gewist.
Pin definitie:
VT - Decodeer geldige indicatie-uitgangspen (puls 12345678 acht besturingssignaaluitgangspennen)
GND - negatieve levering
VCC - Power Positive DC3-5V
ANT - Antenne
Voorzorgsmaatregelen voor gebruik:
1. Gebruik een flexibele draad of ander hard metaal (zoals een zweepantenne) voor de antenne tot een lengte van ongeveer 28 cm (315 MHz) en gebruik deze zo recht mogelijk. Benader metalen voorwerpen niet.
2. De voedingsspanning is stabiel en de rimpelfactor is laag. Meertrapsfiltering is vereist (zoals kralen toevoegen, smoorspoelen, condensatoren, enz.).
3. Als de MCU-klokfrequentie lager is dan 4 MHZ en het kristal zo ver mogelijk verwijderd is van de RF-ontvangermodule, zullen de hogere harmonischen van het kristal de communicatieafstand beïnvloeden.
4. Merk op dat de snelheid van het coderende IC en het decoderende IC hetzelfde is en het formaat van de code hetzelfde is (dat wil zeggen, de oscillerende weerstand is aangepast), anders wordt de afstand beïnvloed en is de communicatie niet mogelijk .

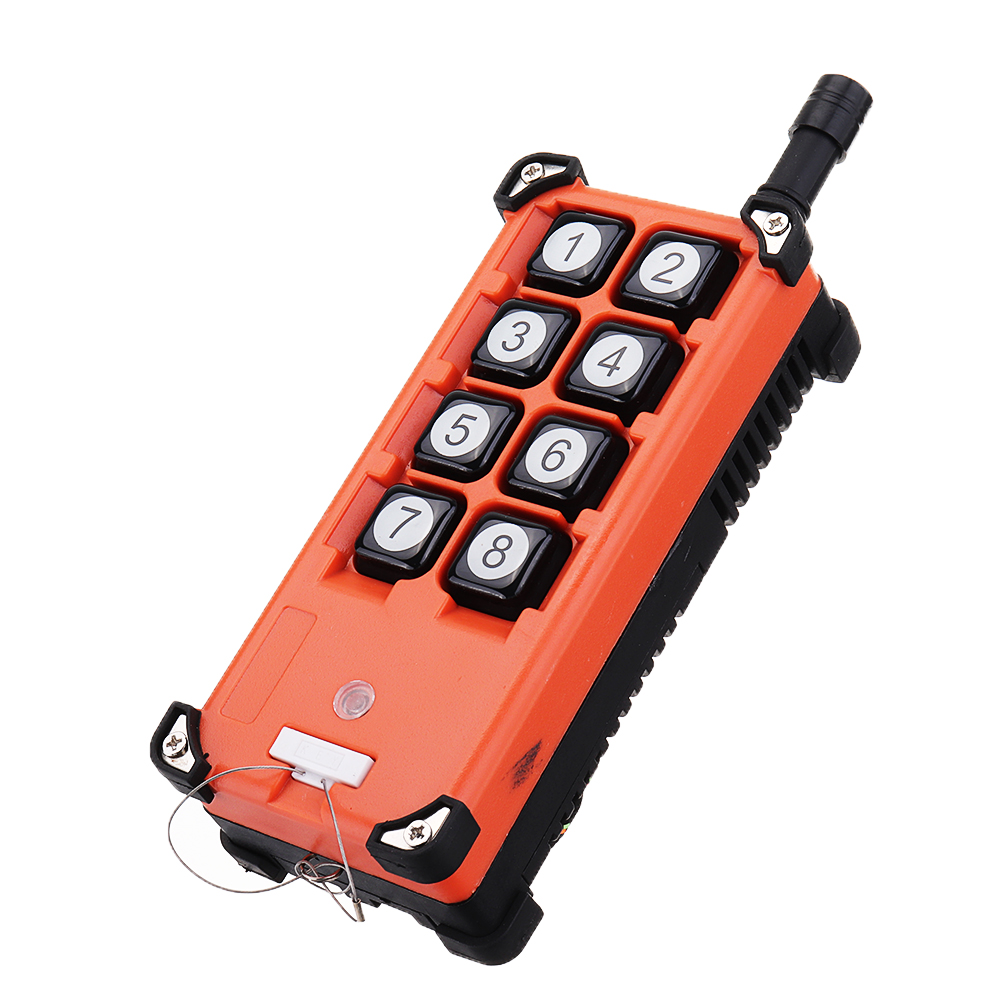

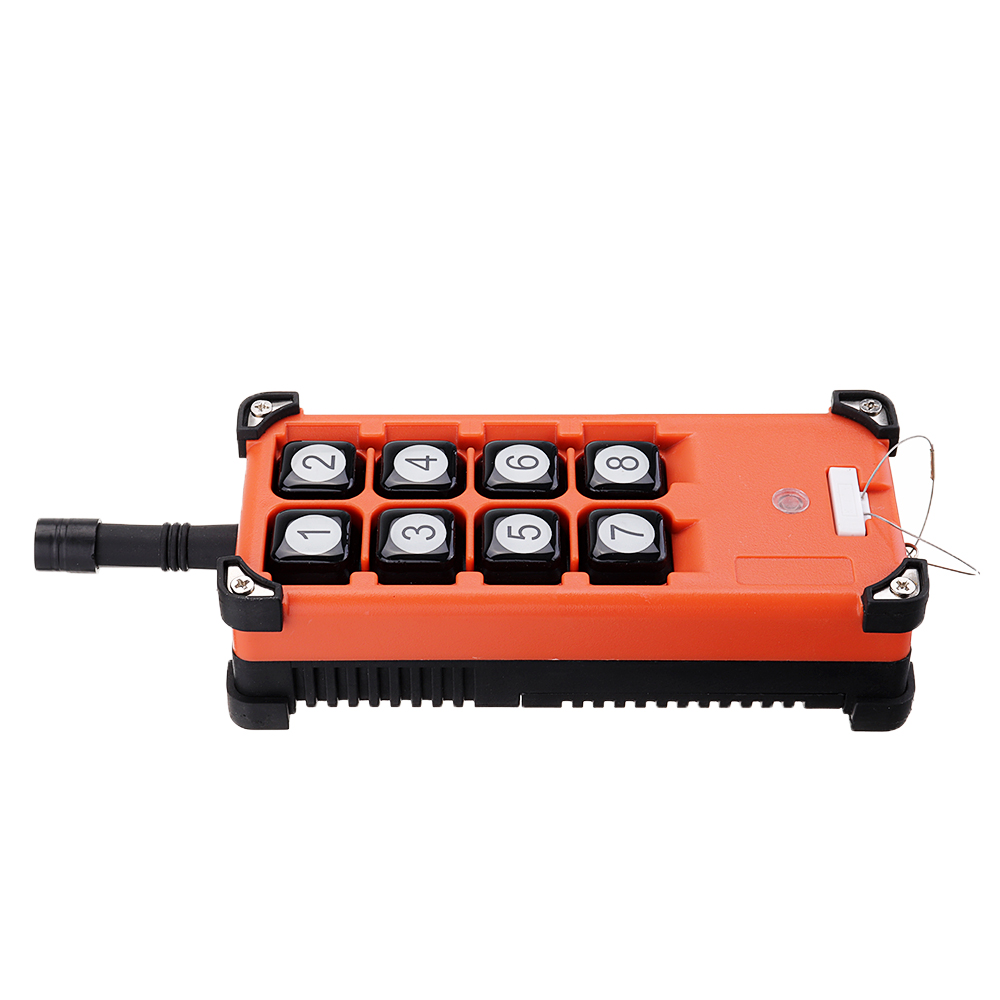

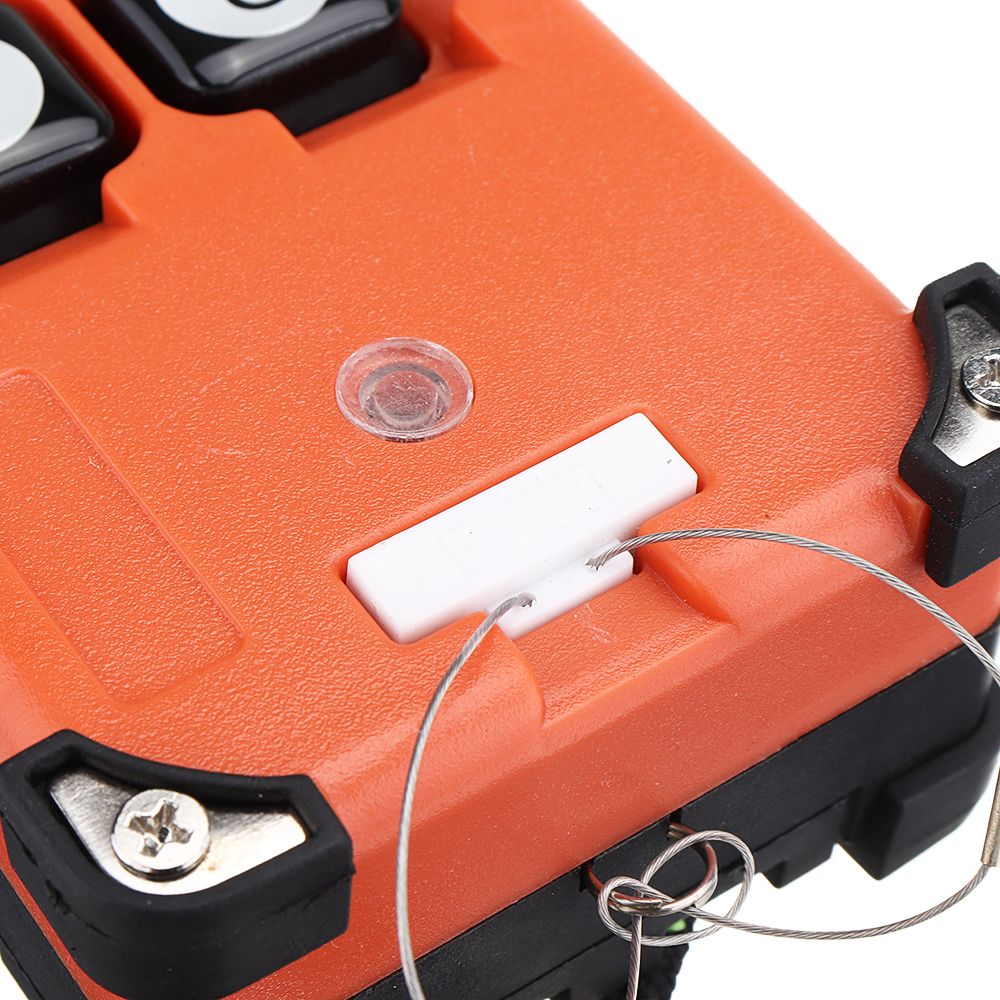

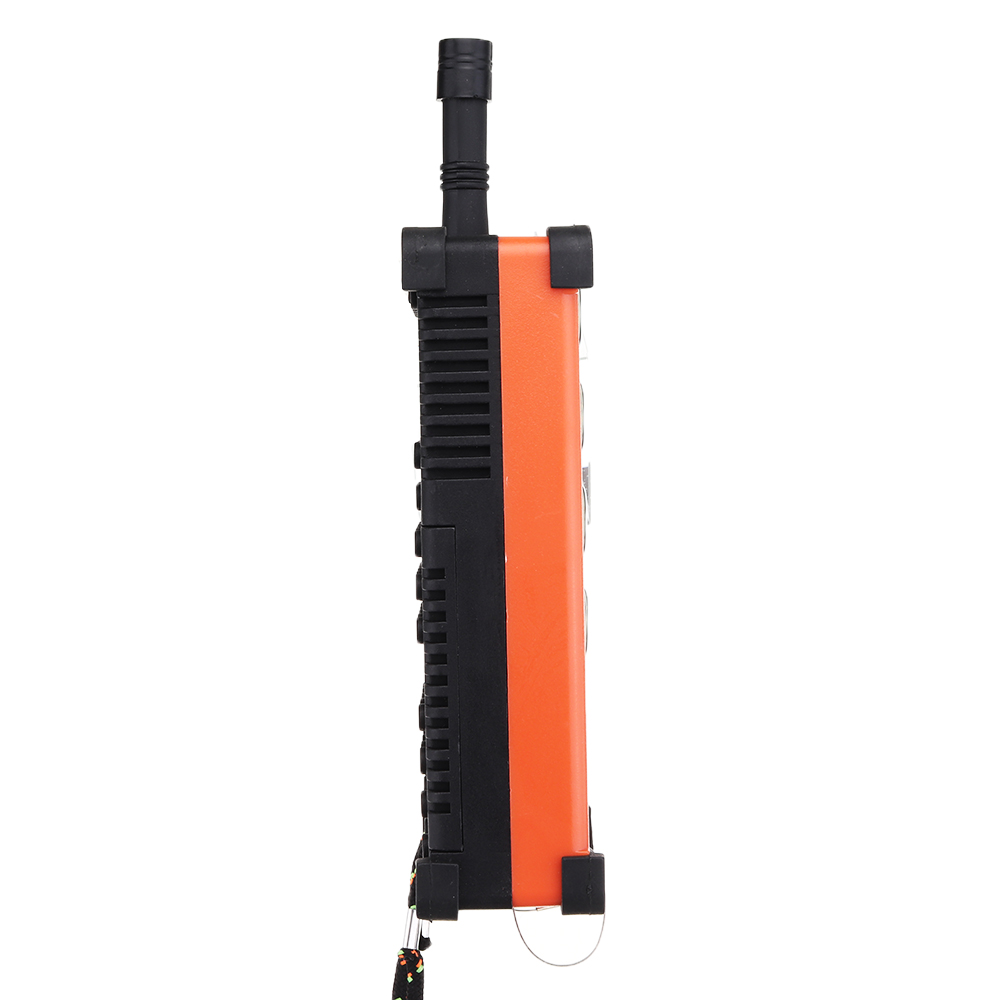

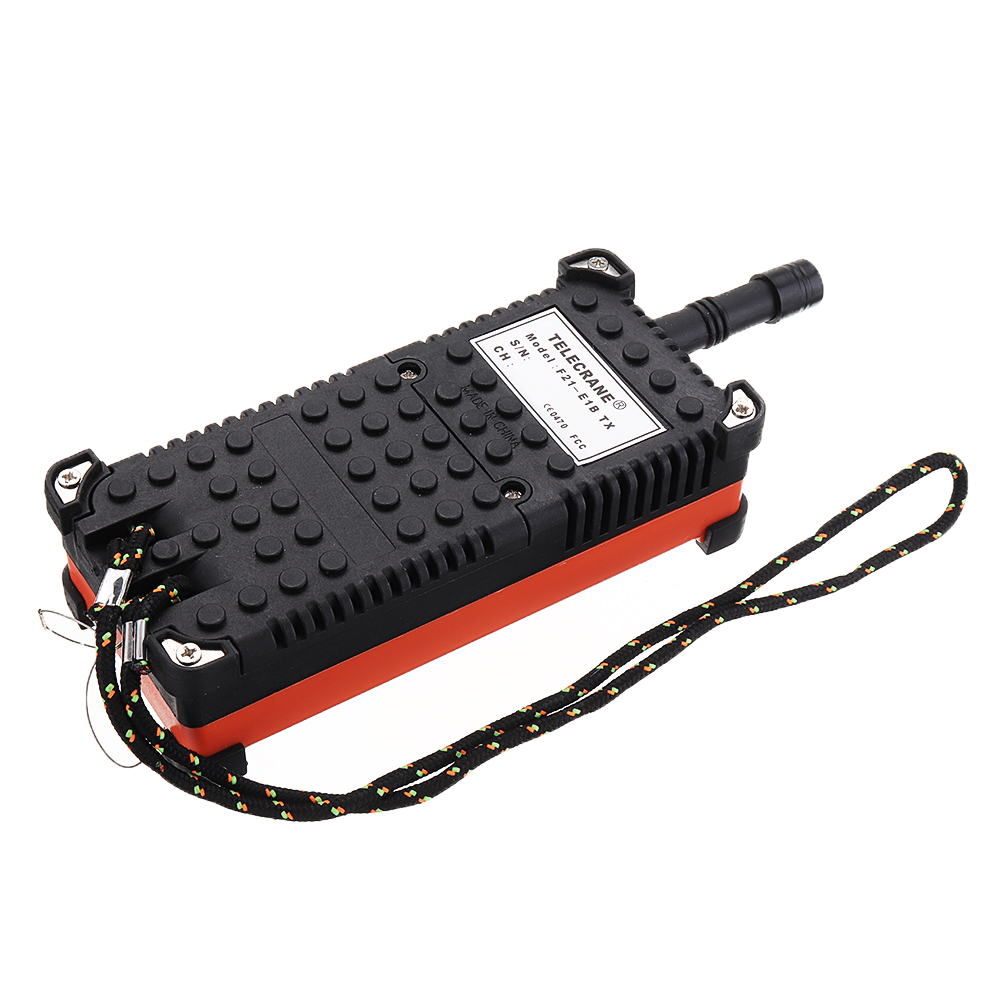

Industriële 8-toets afstandsbedieningsparameters:

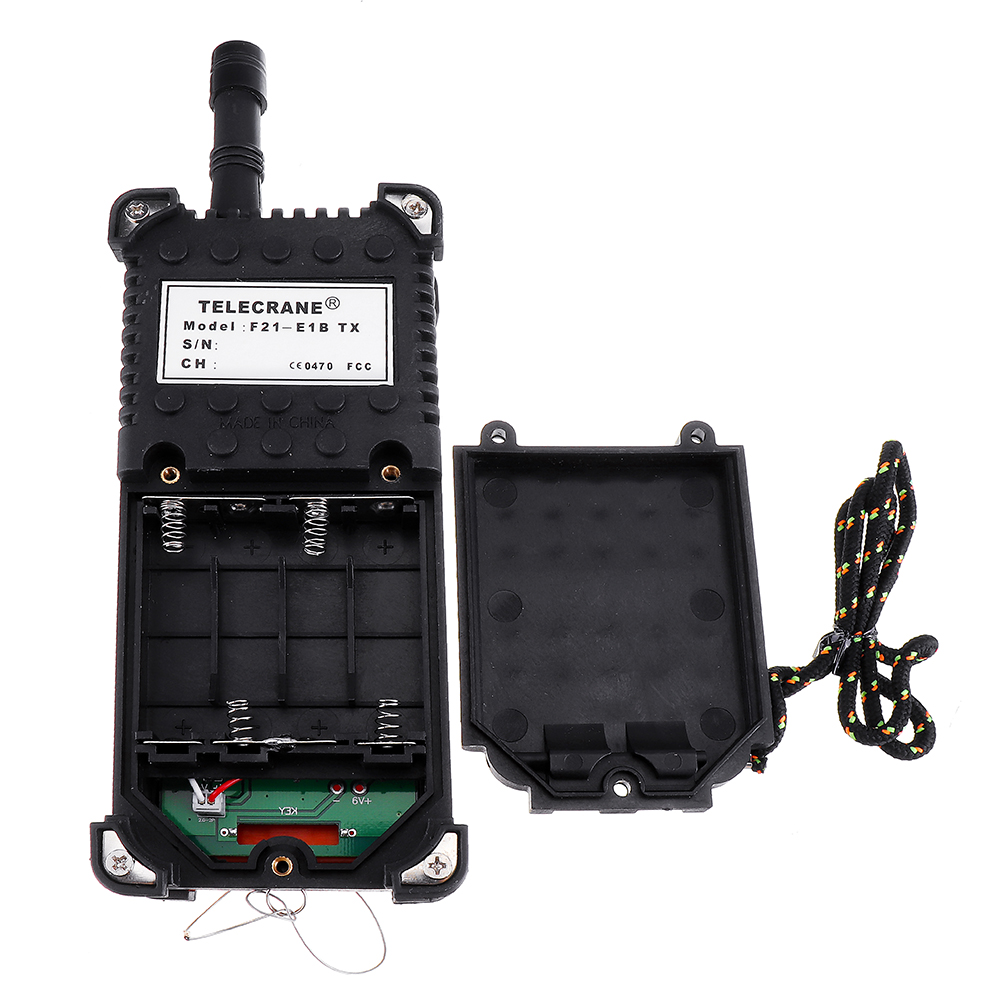

Werkspanning: DC6V (4 batterijen van AA, de batterij is niet inbegrepen)
Rustige stroom: 0mA
Werkfrequentie: 315 MHZ
Chiptype: vaste code (2264)
Oscillatieweerstand: standaard 475
Lanceringsafstand: 200-500M (open omgeving)
Modulatiemethode: ASK-amplitudemodulatie
Pakket bestaat uit:
1 x afstandsbediening
1 x Superheterodyne-ontvangermodule
