Overzicht:

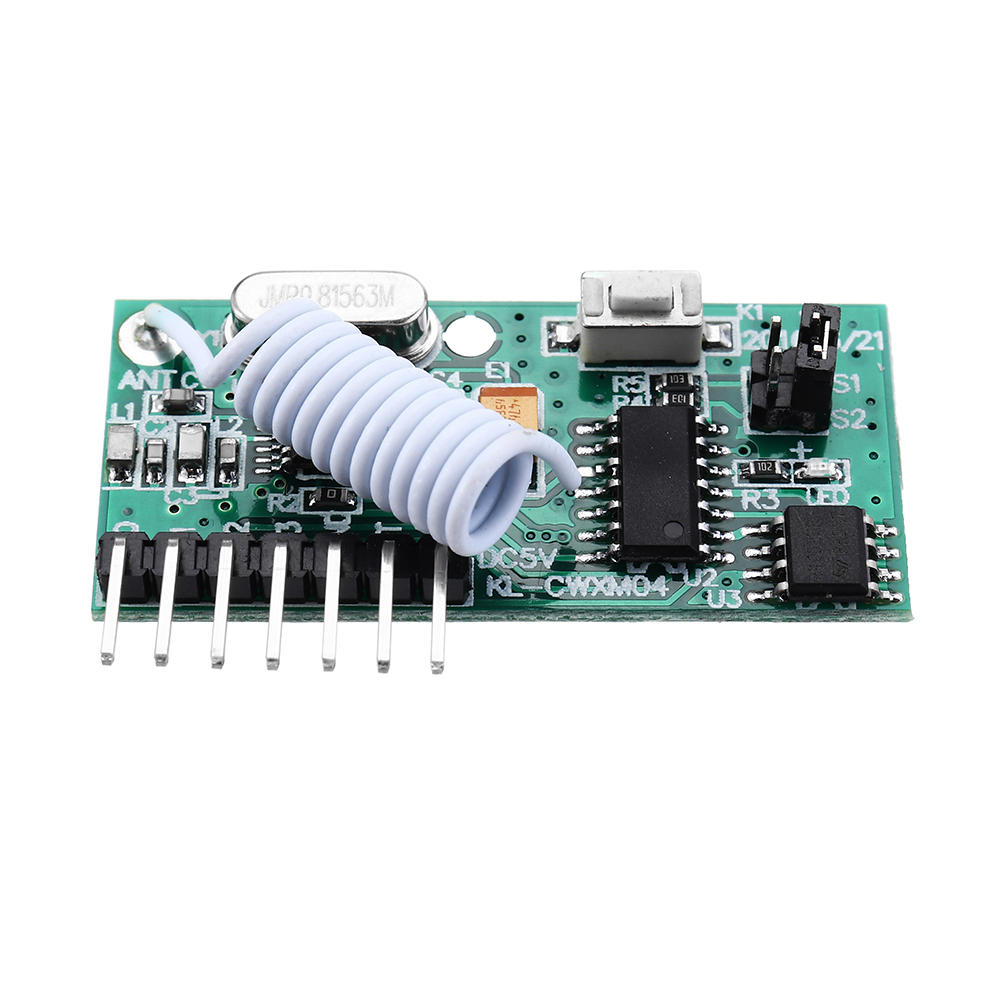

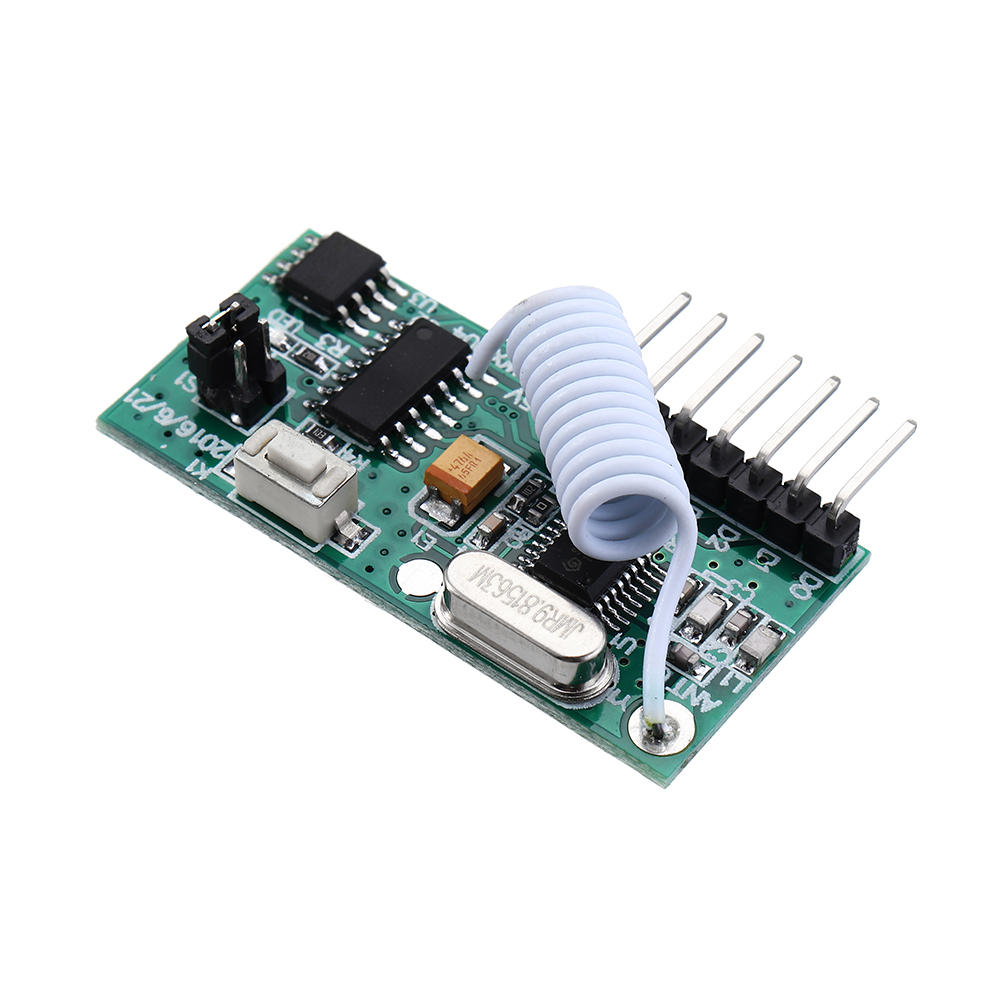

KL_CWXM04 is een superhoge band hoogwaardige draadloze datatransmissie superheterodyne ontvangermodule. Deze module maakt gebruik van de speciale RF-chip geïmporteerd uit de Verenigde Staten. Het heeft de voordelen van hoge integratie, weinig externe componenten, goede productconsistentie en hoge gevoeligheid. Het wordt veel gebruikt in elektrische expansie en krimp. Deuren, garagedeuren, poorten, etc. Deze ontvangermodule is ideaal voor systemen met hoge eisen in complexe omgevingen.
Technische parameters:
Werkspanning: DC5V
Werkstroom: 4mA
Werkfrequentie: 315MHz
Ontvang gevoeligheid: -110dBm
Decoderingsmethode: microcomputer met één chip
Uitgangsmodus: jog, zelfblokkering, vergrendeling
Communicatiesnelheid: <10 KB
Temperatuurbereik: -10 ° C ~ +70 ° C
Grootte: 39 * 19 * 7 mm

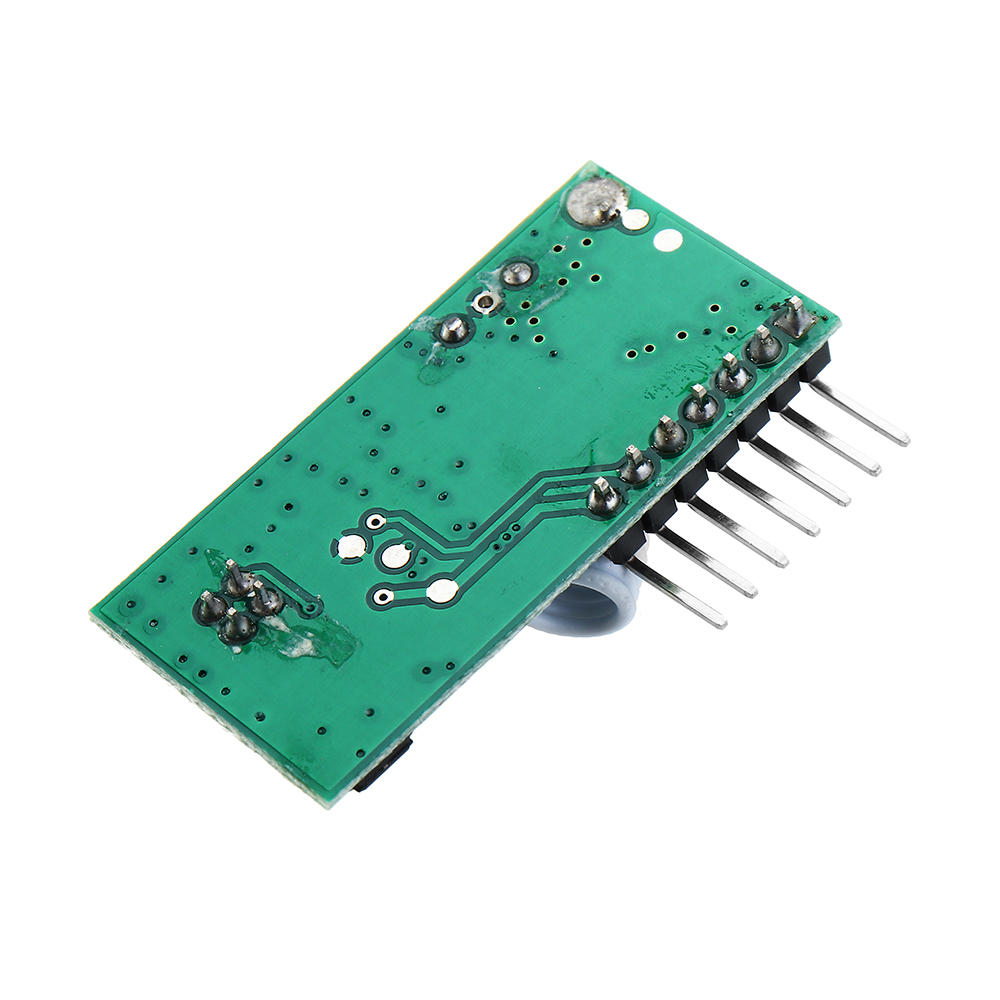

PIN en functiebeschrijving:
PIN en functiebeschrijving:
| PIN | Functiebeschrijving |
| VCC | Positieve voeding |
| VT | Ontvang geldige statusindicatie |
| GND | Negatieve voeding |
| D3 | Gegevensuitvoer |
| D2 | Gegevensuitvoer |
| D1 | Gegevensuitvoer |
| D0 | Gegevensuitvoer |
Toepassingsgebied:
Draadloos alarmsysteem
Afstandsbediening deur, poort
Afstandsbedieningsgordijn
Draadloze industriële besturing
Afstandsbediening parkeervergrendeling, etc.
Gebruiksaanwijzing:
1. Codemethode:
A, vang de leerknop gedurende 3 seconden op, de leerindicator knippert, druk op een willekeurige knop op de afstandsbediening, het indicatielampje is uit, de code is succesvol. Er kunnen meer dan 20 afstandsbedieningen worden toegevoegd
B, verwijder de afstandsbediening: houd de leerknop 3 seconden ingedrukt, het indicatielampje blijft branden totdat het lampje uit is, laat los, verwijder succesvol

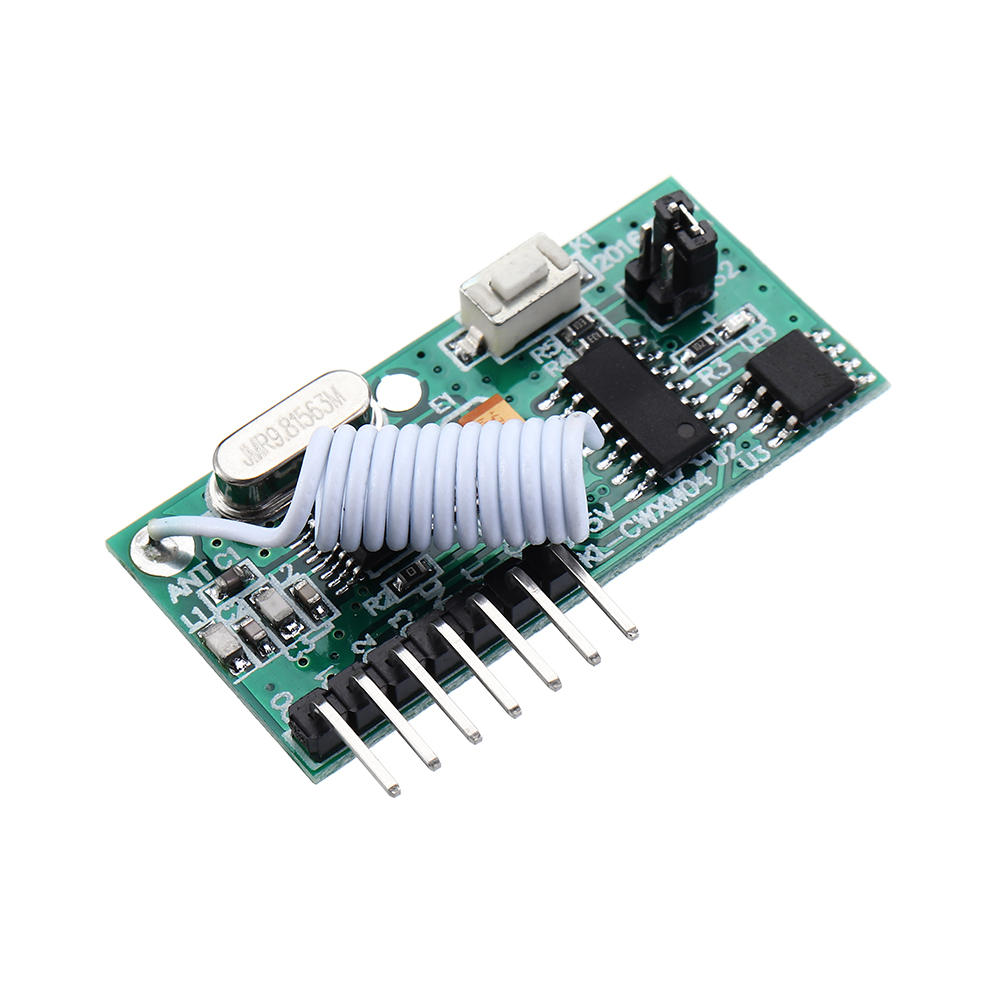

2. Uitgangsmodus: Jog, zelfvergrendelend, op drie manieren in elkaar grijpend, er zijn S1, S2 teken op het ontvangende bord, de specifieke uitgang is als volgt:
S1 kortsluiting → uitgangsvergrendeling S2 kortsluiting → uitgang zelfvergrendeling S1, S2 zwevend → uitgangsjog
Pakket bestaat uit:
1 x ontvanger
