Kenmerken:
Op grote schaal gebruikt in de antennemeting debuggen, debuggen en testen van RF-matching circuits. Meting gemeten verlies door apparatuur.
Microstrip-circuit ontwerp, om te voldoen aan de eisen van hoogfrequente RF-werkfrequentiebereik: 3MHz --- 1200MHz.
Hoge richtingsgevoeligheid. Standaard 30dB en 500MHz, 27dB en 1GHz, 26dBa en 1,2GHz.

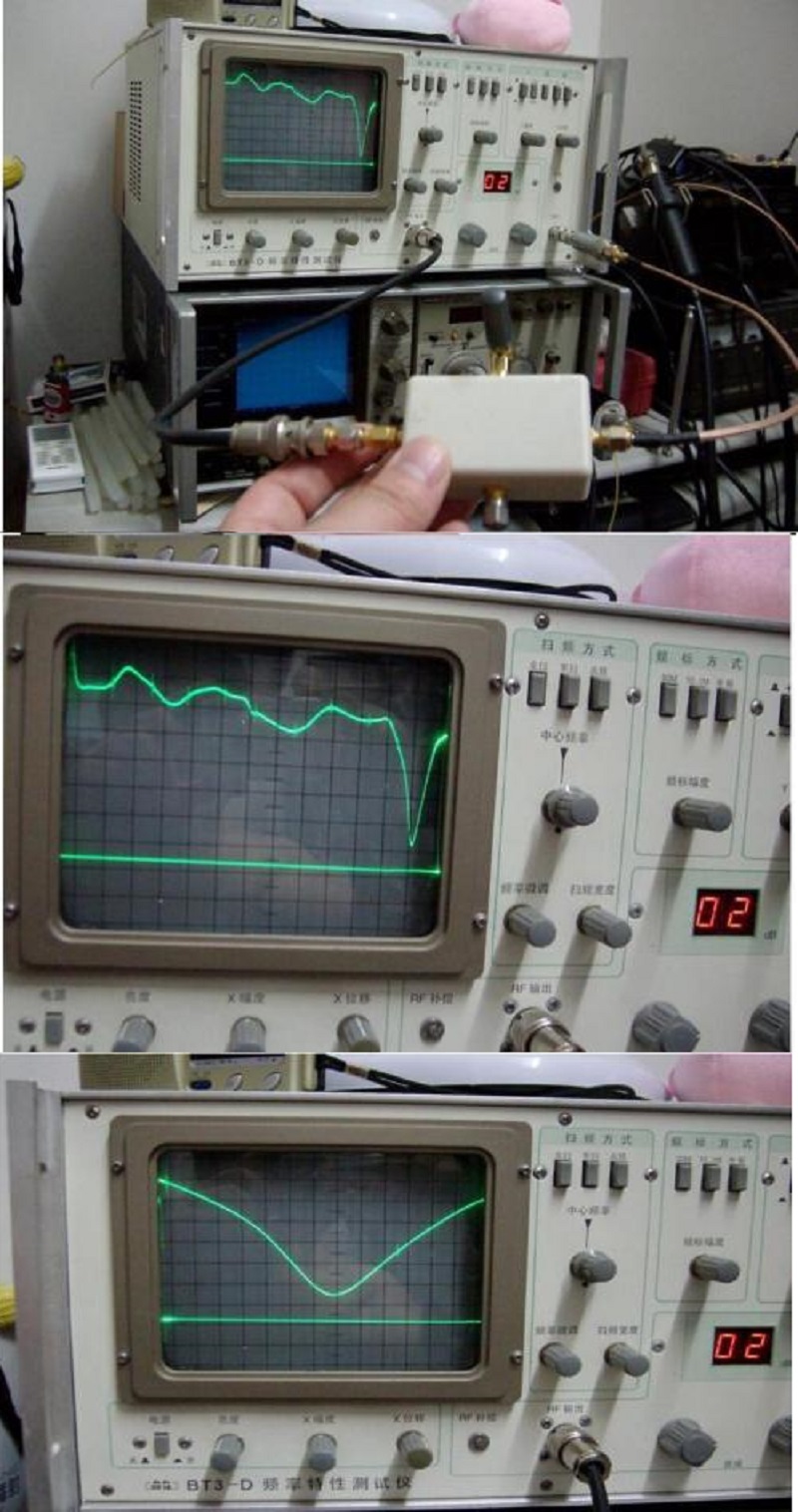

Voor het testen van de schakeling 1 GHZ-frequentie groter is dan in het ontwerp van de referentiebelasting circuit met behulp van een externe manier, de externe belasting, zie foto's van hen brug. De belasting kan goed werken in 4GHZ minder, dus volledig voldoen aan de eisen van deze 1.2GHZ frequentiebrug testbrug.
Onder de brug en dan de matching van de input en output VSWR <1.1.
Specificatie:
Werkfrequentiebereik: 1 MHz - 1200 MHz
Hoge richtingsgevoeligheid: 1-30MHz 28dB
30-1000MHz 33dB
1000-1200MHz 27dB
Invoegverliezen: 13dB
Radiofrequentie-interface: alle drie poorten zijn SMA-bussen en de algemene SMA-bussen met externe schroefdraden en interne gaten.
Pakket inbegrepen:
1 x 3 MHz - 1200 MHz RF-reflectie Brug in richtingsrichting
1 x 3 MHz - 1200 MHz RF-reflectie Brug in richtingsrichting

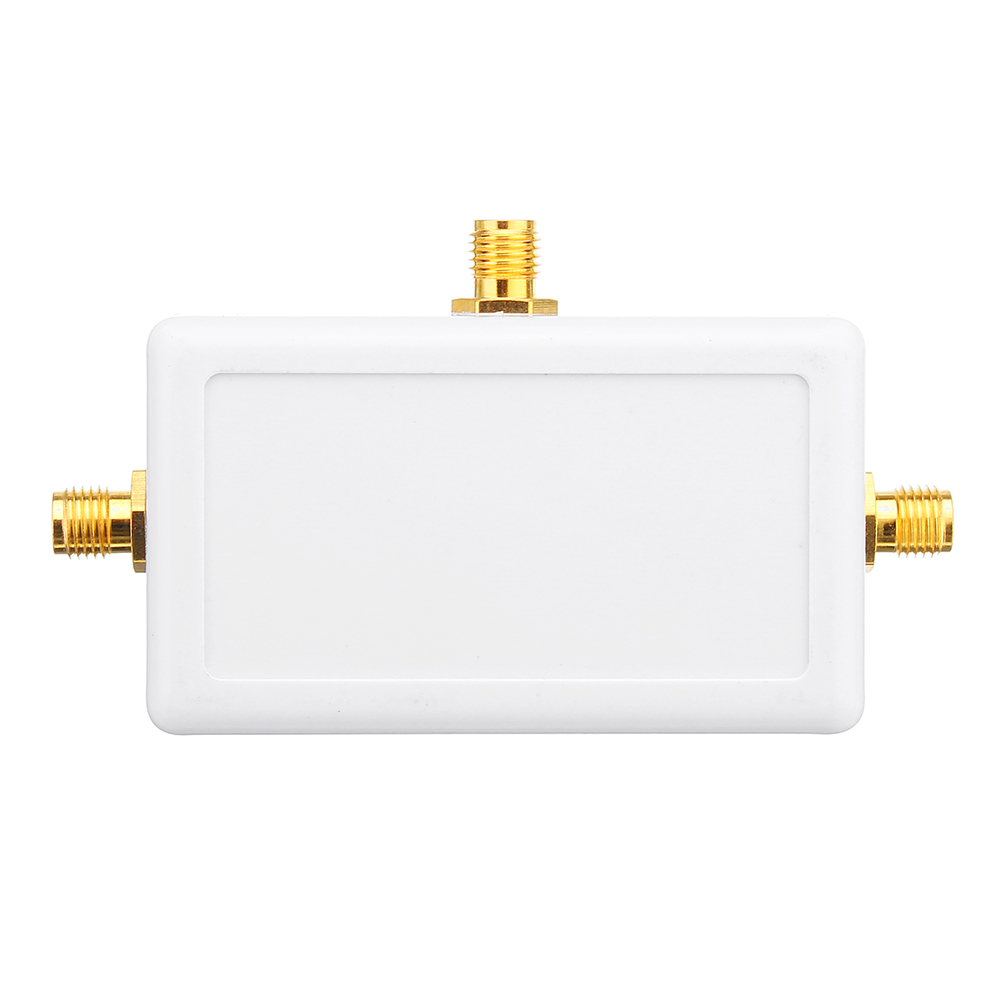

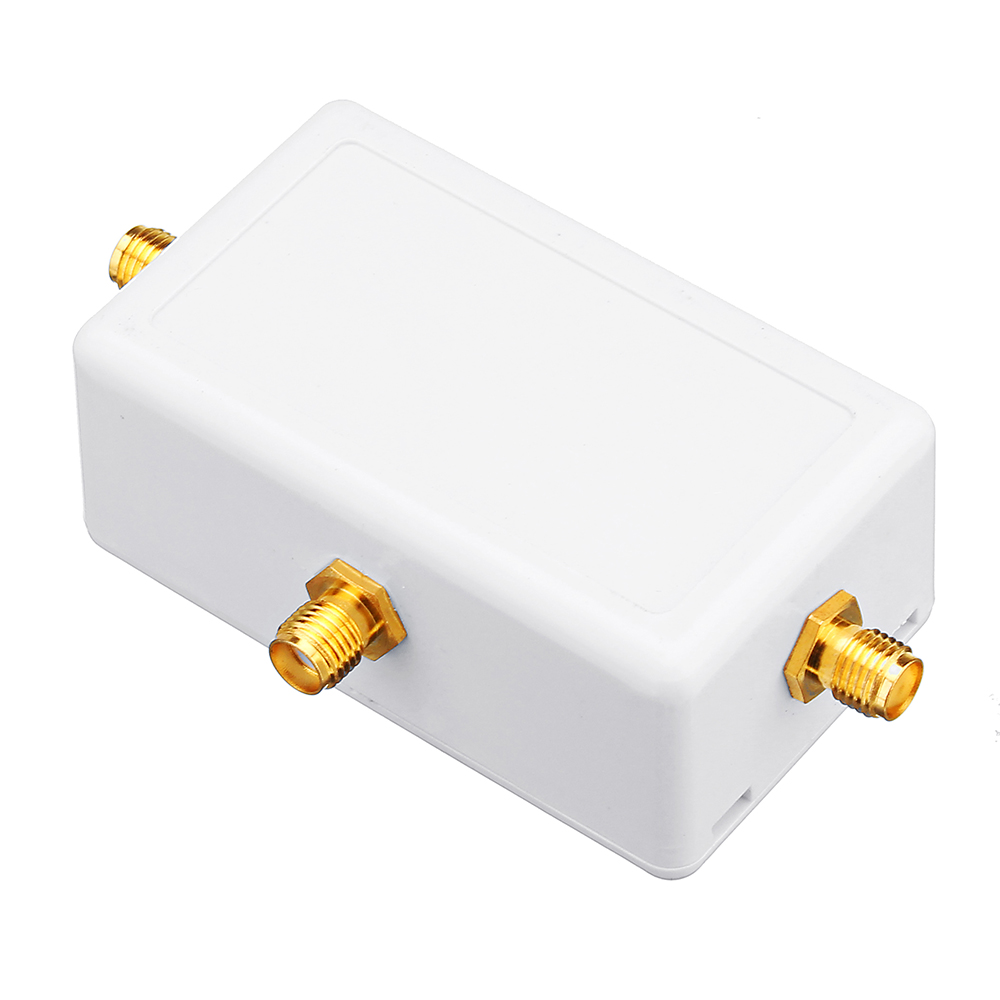

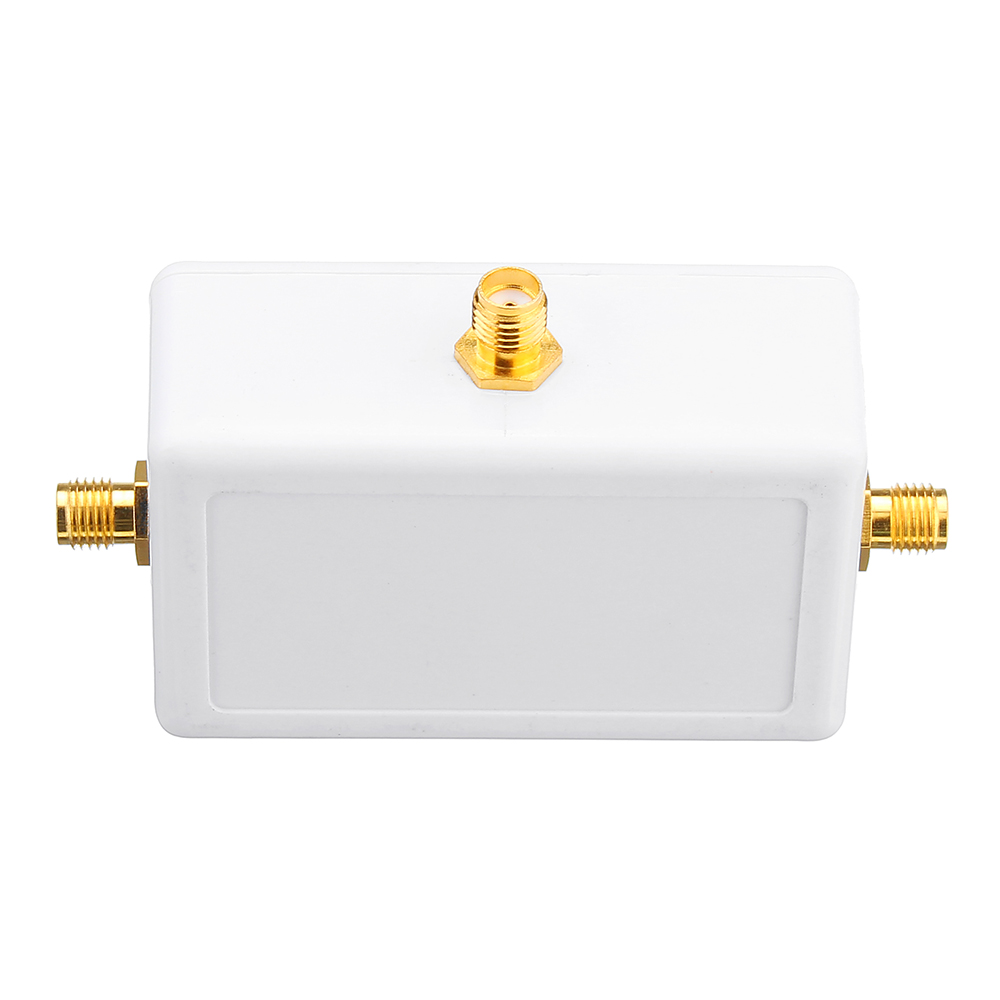

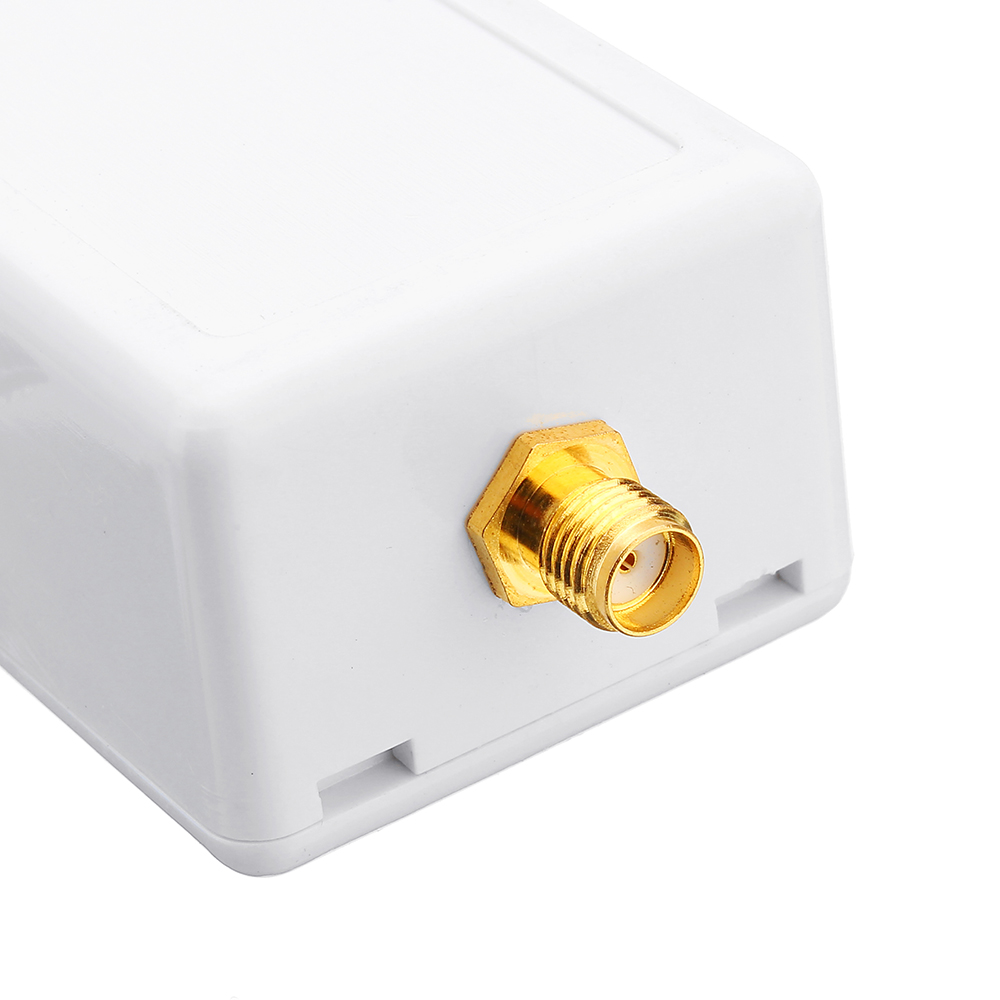

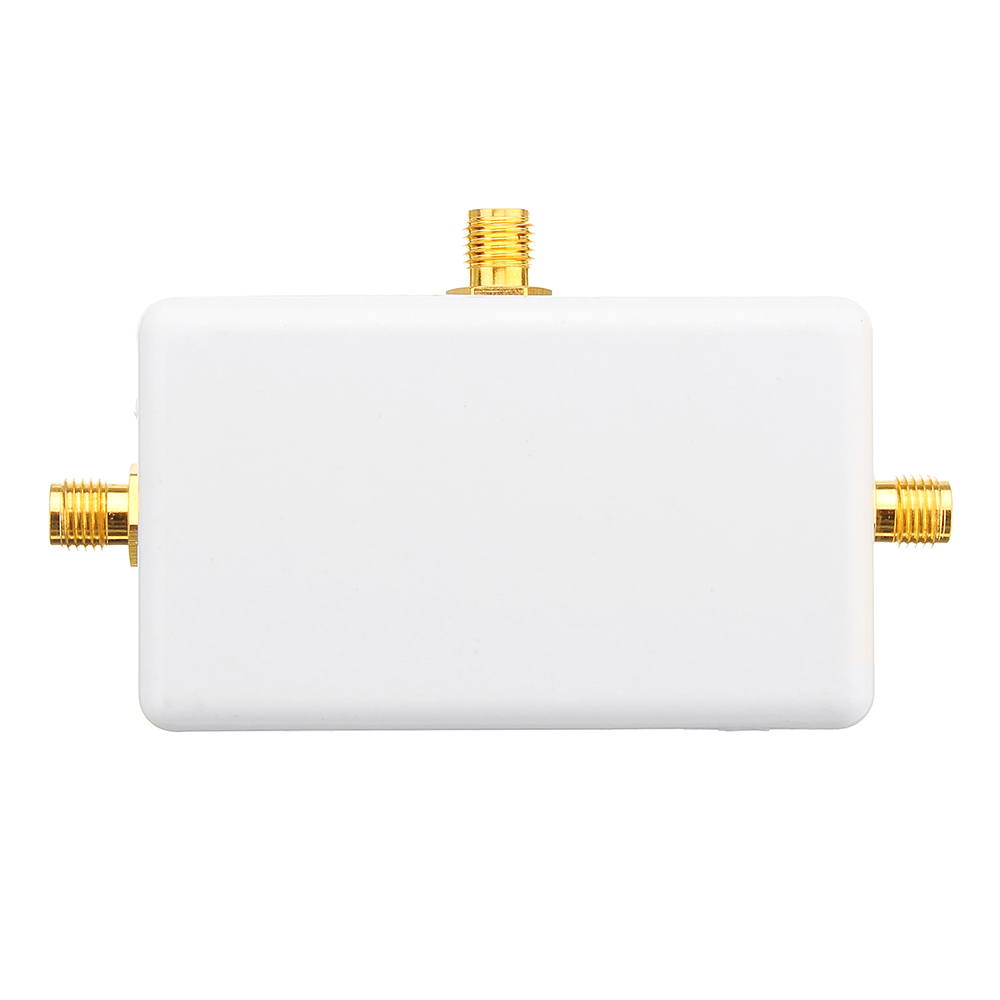

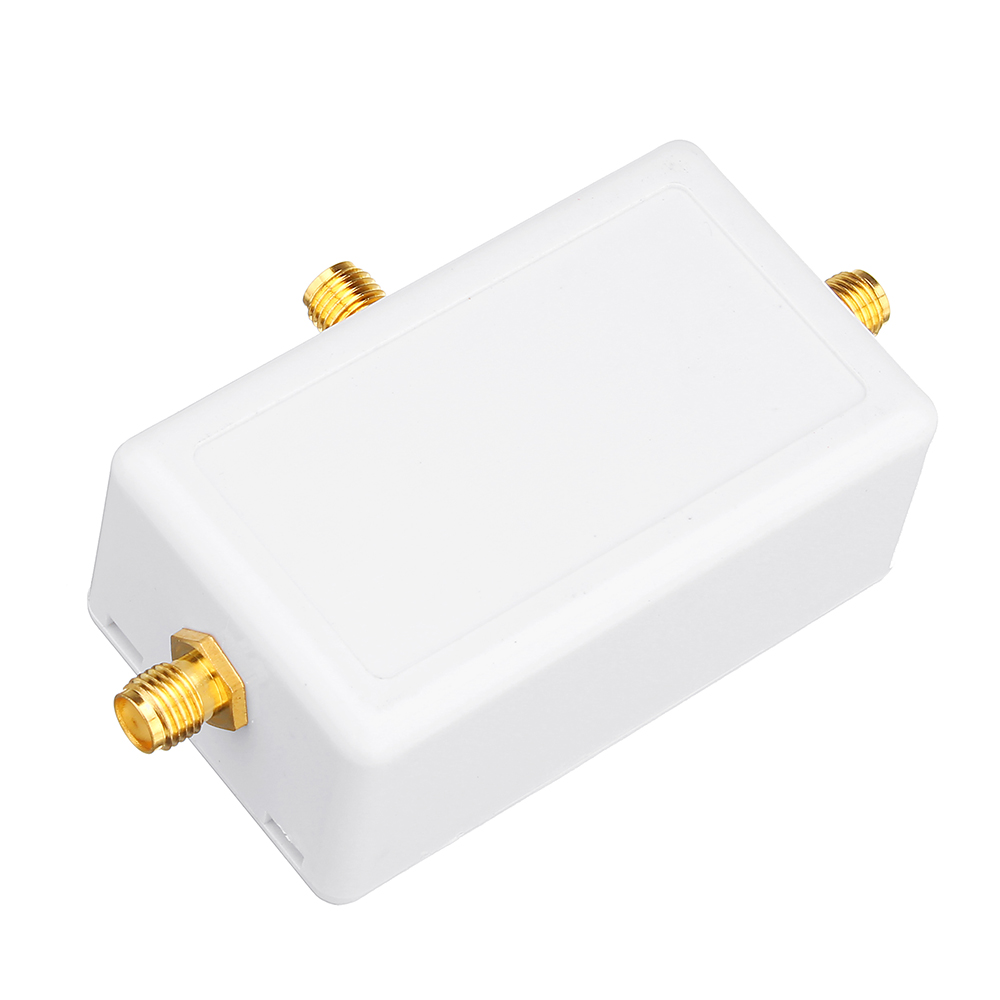

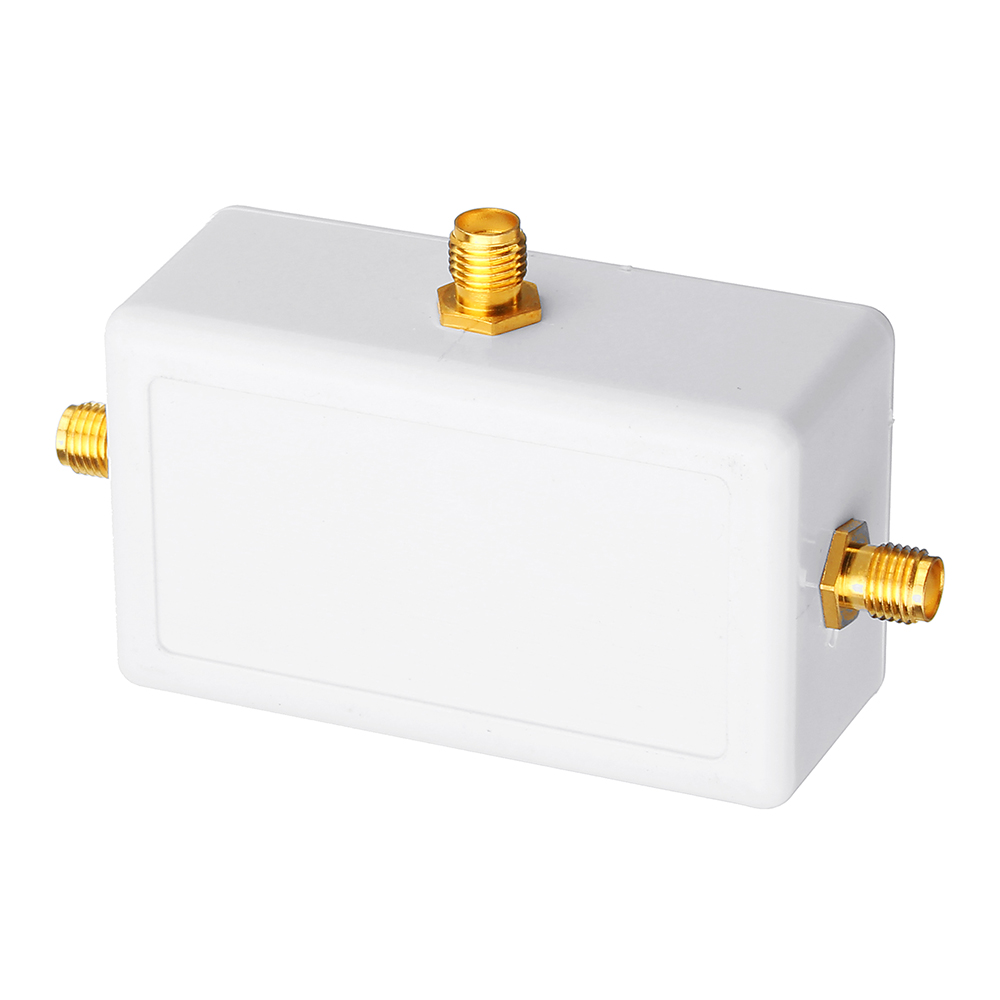

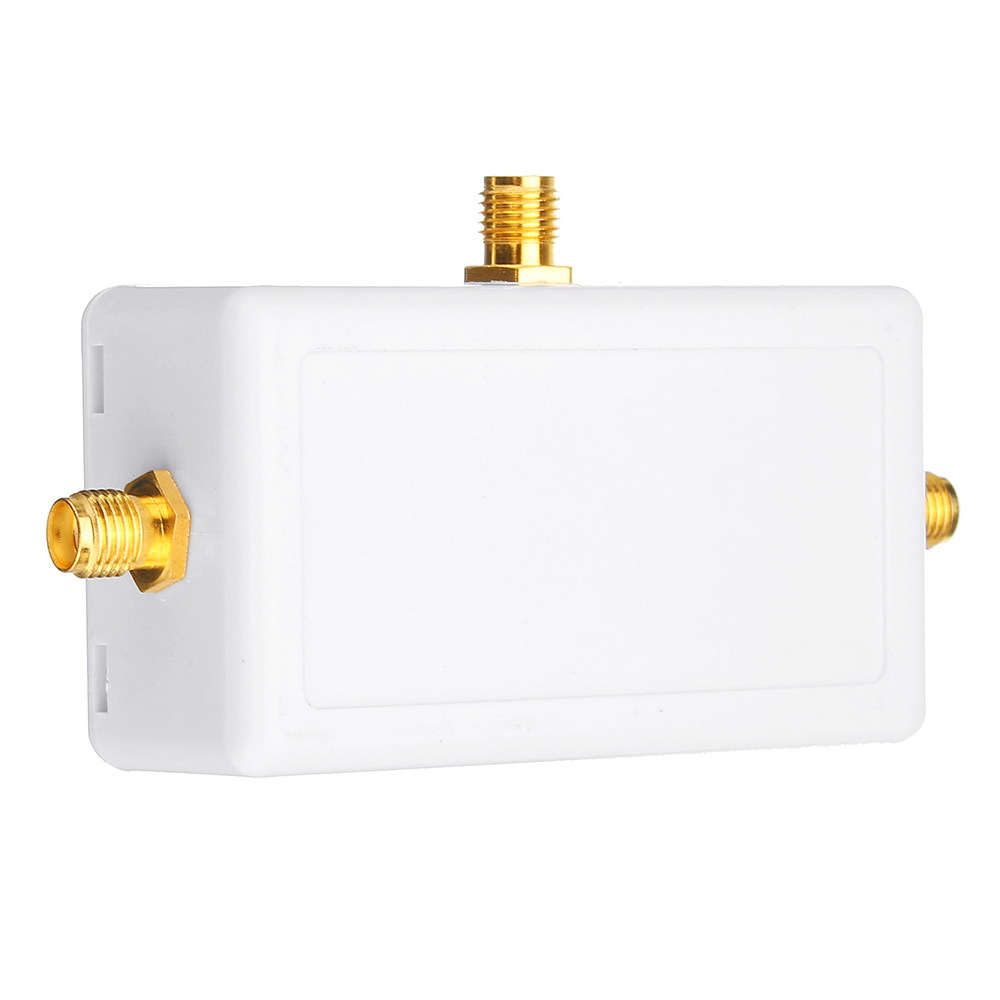

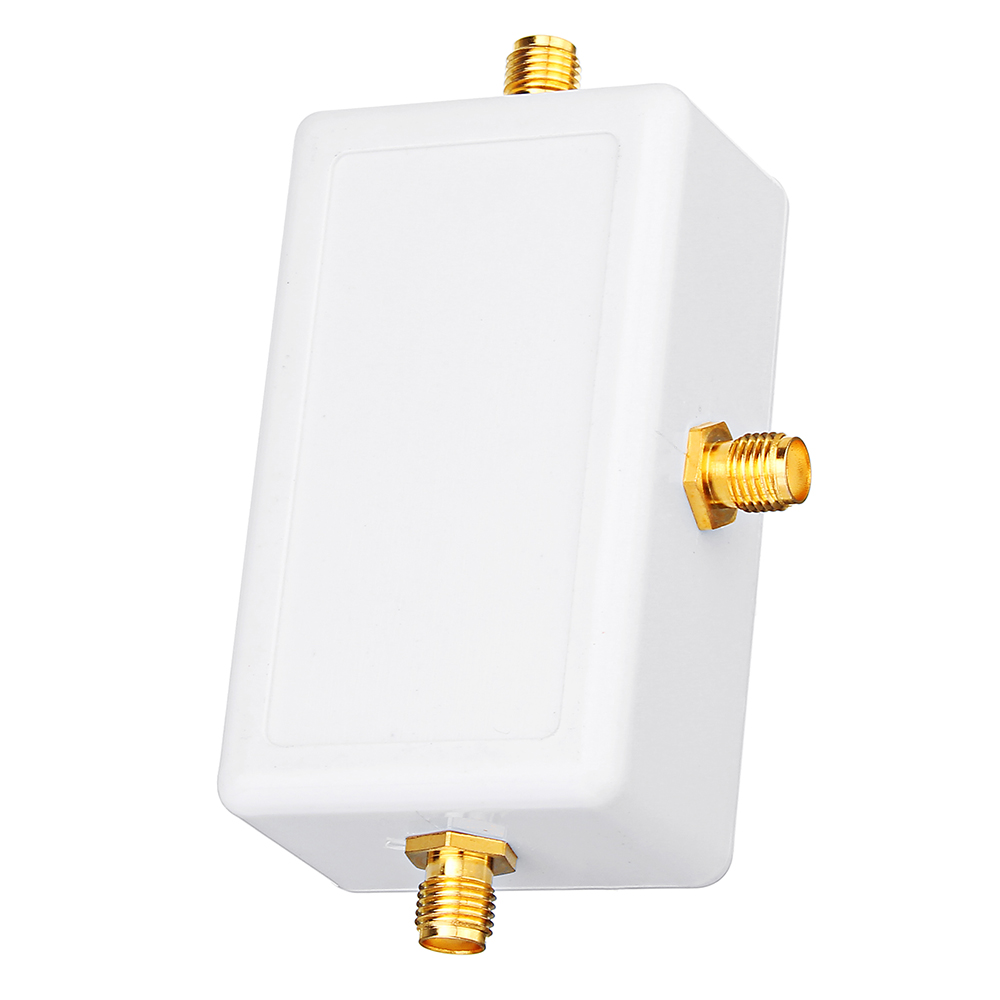

Details Afbeeldingen:
