specificaties:

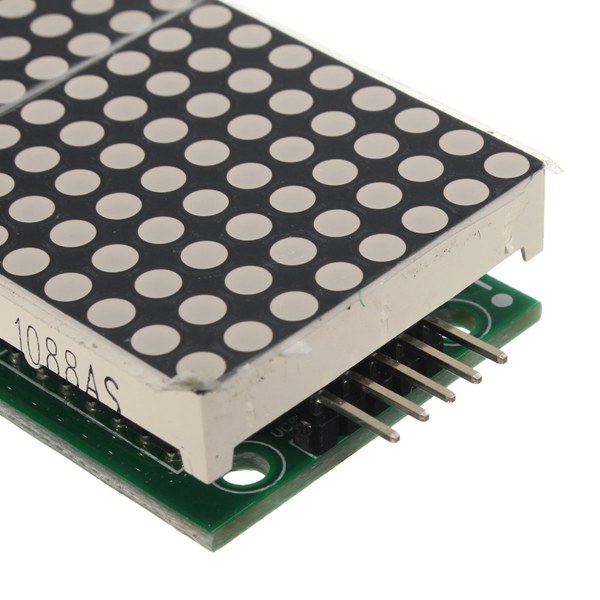

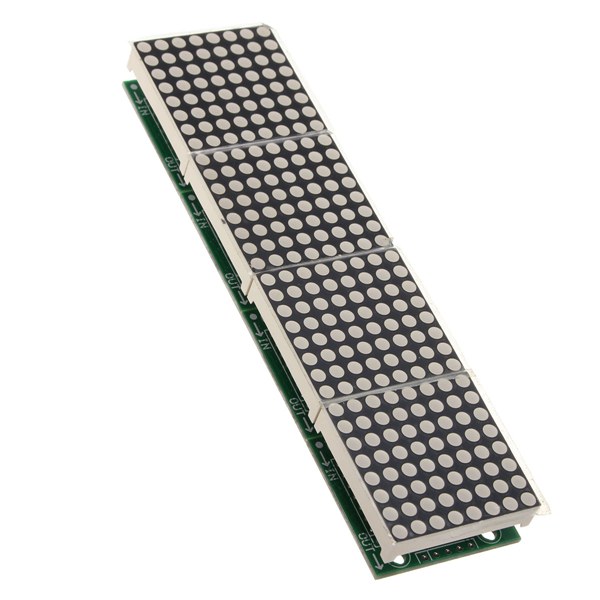

Een enkele module kan een 8x8 dot matrix gewone kathode aandrijven
Werkspanning: 5V

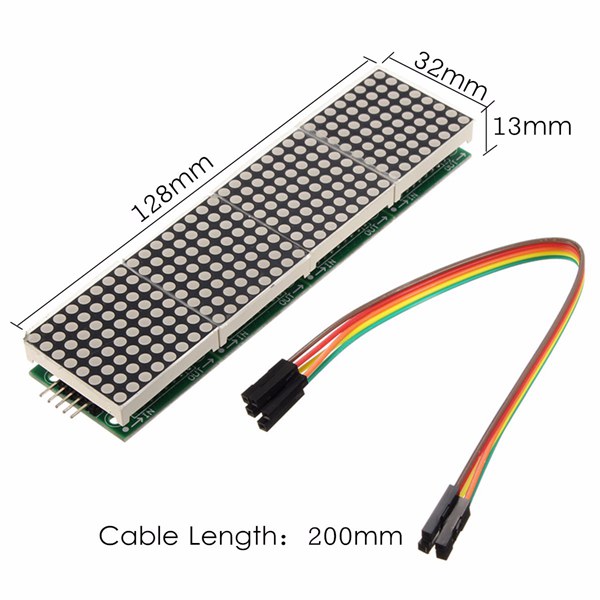

Module grootte: 12,8 x 3,2 x 1,3 cm (L * W * H)
Met 64 bevestigingsschroefgaten, gat diameter: 3mm

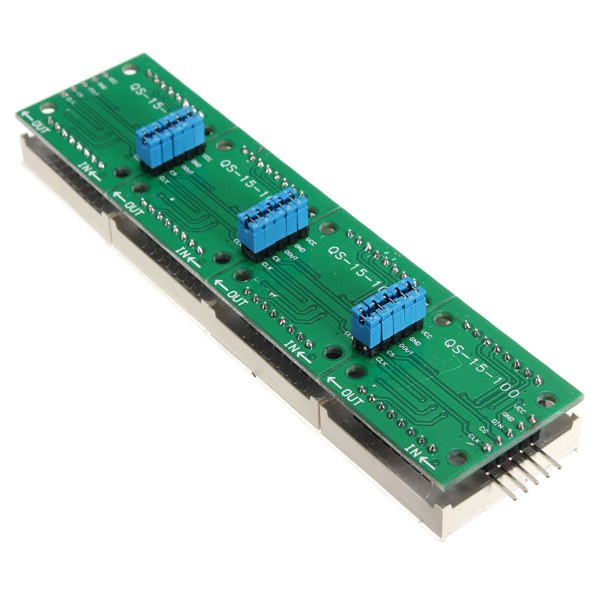

Module met input en output interfaces, ondersteuning voor cascading meerdere modules

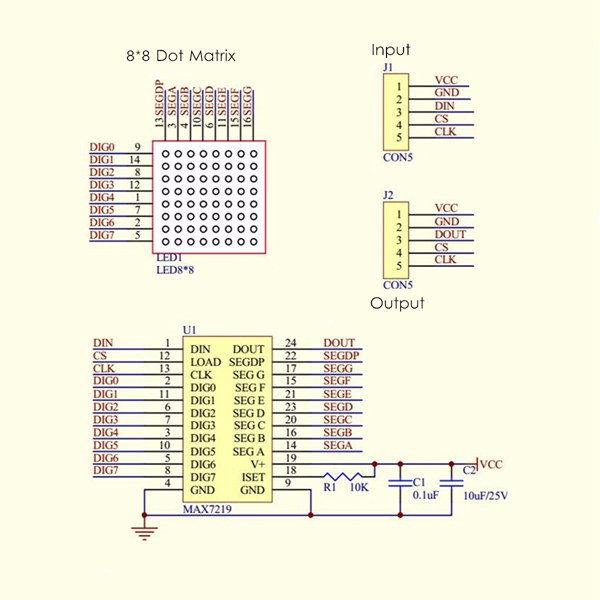

bedrading:

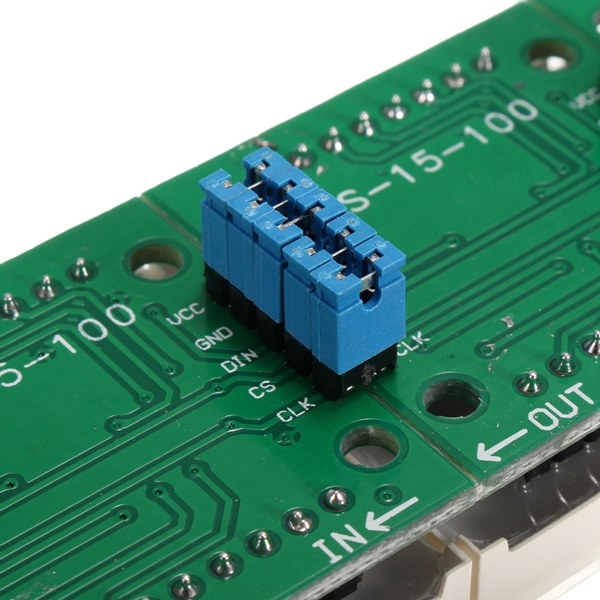

1. De linkerkant van de module is de invoerpoort en rechts is de uitgangspoort.
2. Controle van een enkele module, de invoerpoort hoeft alleen CPU te ontvangen.
3. Hoe meer een module-cascade en ingangsend van de eerste module is verbonden met de CPU en het ingangsinde van het ingangseinde van het uitgangseinde is verbonden met de tweede module, uitgangsklem van de tweede module die is verbonden met de drie modules, en spoedig.
Bijvoorbeeld: 51
VCC → 5V
GND GND →
DIN → P2.2
CS → P2.1
CLK → P2.0
Pakket inbegrepen:
3 x MAX7219 Dot Matrix Module
3 x 5-pins Dupont-kabel
,
,
,
,
,
