Voorzien zijn van:
Pakket bestaat uit:

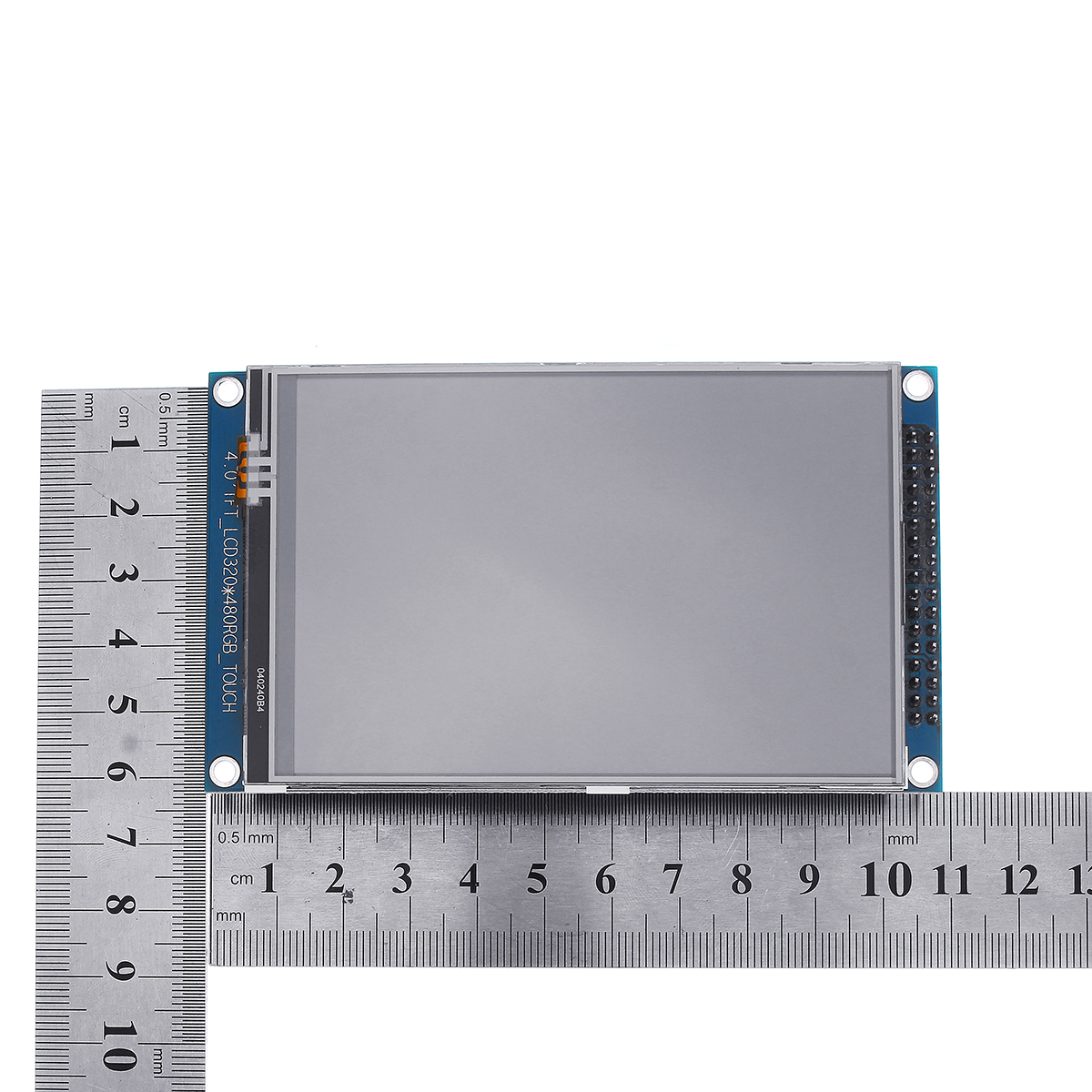

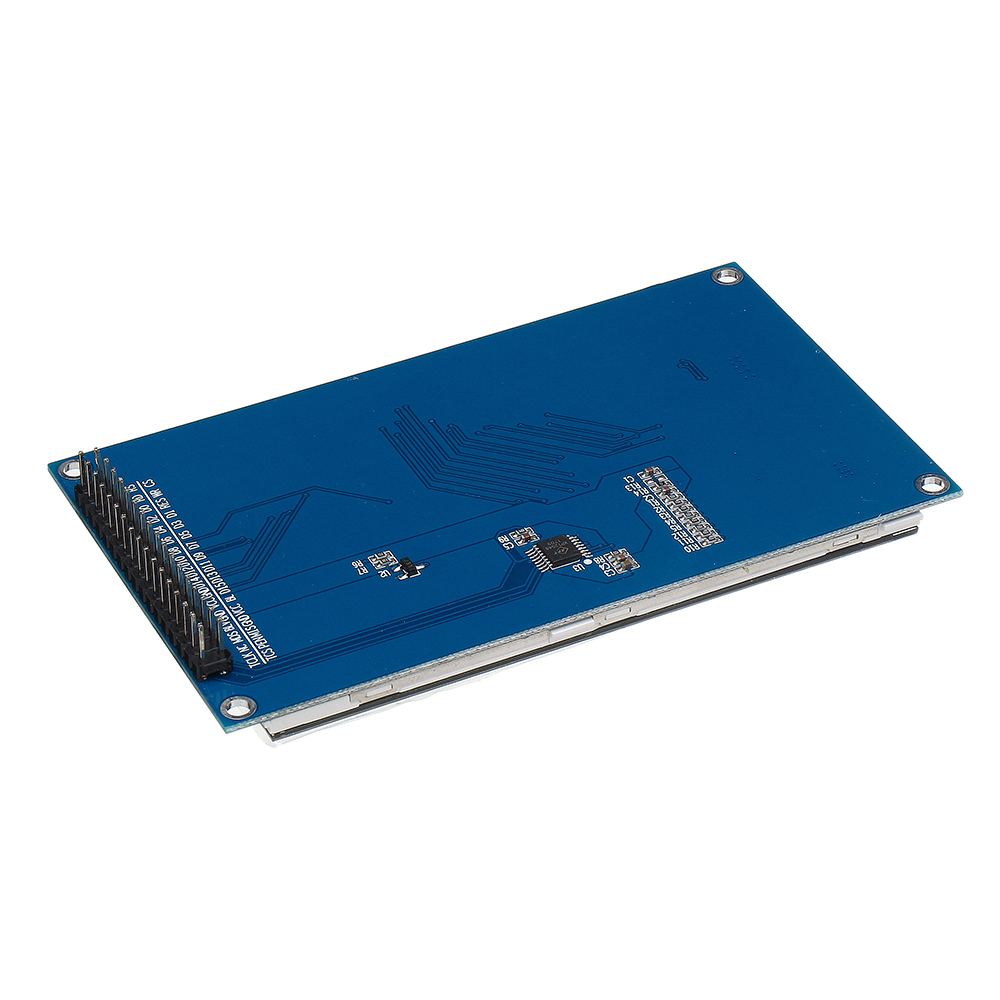

1 x 4 inch scherm

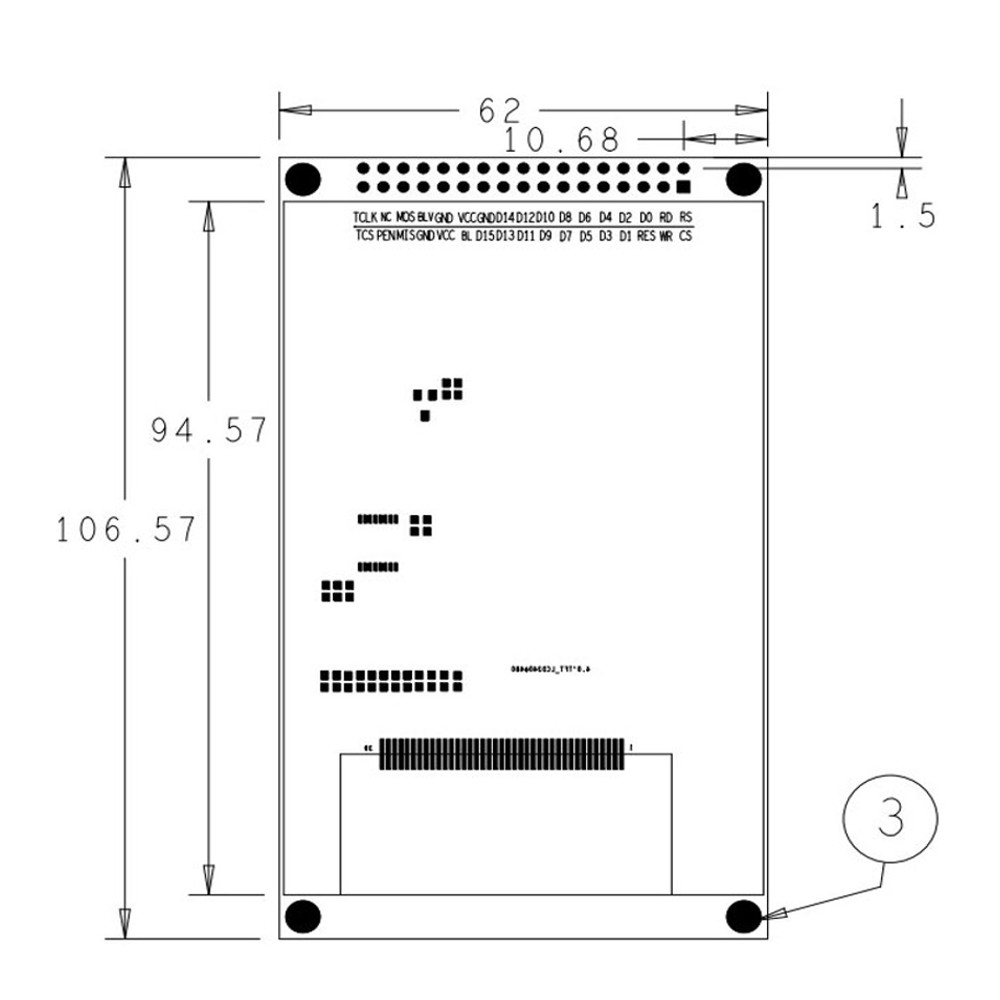

| PIN-nummer | Symbool | beschrijvingen |
| 1 | CS | Screen driver chip select pin, actief laag |
| 2 | RS | RS = 1 selecteer gegevens RS = 2 selecteer register |
| 3 | WR | Parallelle schrijfcontrolepen |
| 4 | RD | Parallelle leesbesturingspen |
| 5 | RES | Resetpen voor scherm, reset op laag niveau |
| 6 ~ 13 | D0 ~ D7 | Lage 8-bit datalijn |
| 14 ~ 21 | D8 ~ D15 | Hoge 8-bit datalijn |
| 22,26,27 | GND | Macht grond |
| 23 | BLK | Achtergrondverlichting controle; standaard is ingeschakeld, achtergrondverlichting is uit wanneer laag |
| 24,25 | VCC | Stroomvoorziening |
| 28 | BL_VDD | Backlight voltage aanpassing, standaard op het scherm voltage, kan worden aangepast |
| 29 | MIS | Touch chip uitgangssignaal |
| 30 | MOS | Touch chip ingangssignaal |
| 31 | PEN | Touch chip onderbreken |
| 32 | NC | opknoping |
| 33 | TCS | Touch chip chip selectie, actief laag |
| 34 | TCLK | Touch chip klok |
Pakket bestaat uit:
1 x 4 inch scherm
