specificaties:
Voeding: 48V - 60V
Werktemperatuur: -30 - +80
Stroomverbruik: 0.3W-0.9W
PCB-afmeting: 105 * 53 mm
Lcd-formaat: 86 * 40 mm
Schermkleur: full colour
instructies:
1, Er is een beschermende film, u moet de LCD verscheuren voordat u bokst.
2, de positieve en negatieve vermogensmeter niet omkeren, houd er rekening mee dat over de hele linie een geleidend materiaal wordt vermeden, om kortsluiting te voorkomen.
3, menselijke veiligheidsspanning van 24V, het bedradingsproces, schakel de werking uit (of draag handschoenen)!

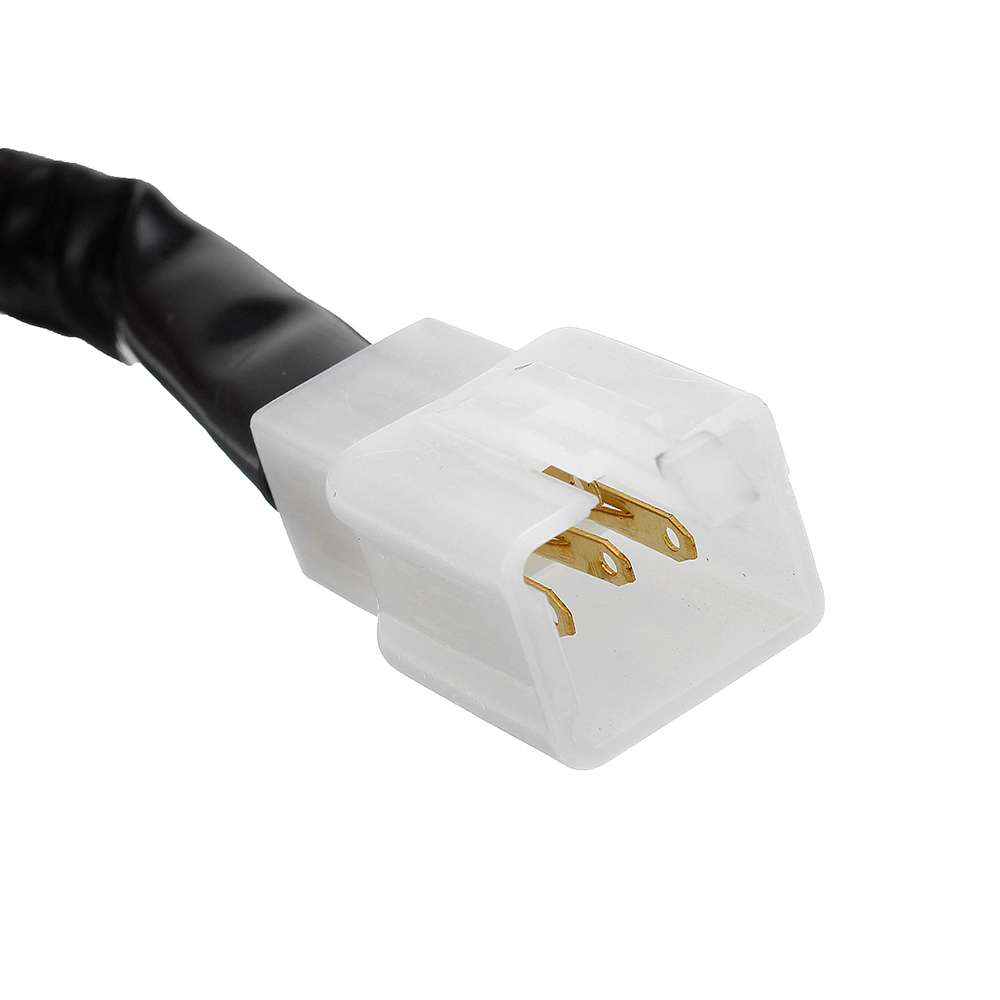

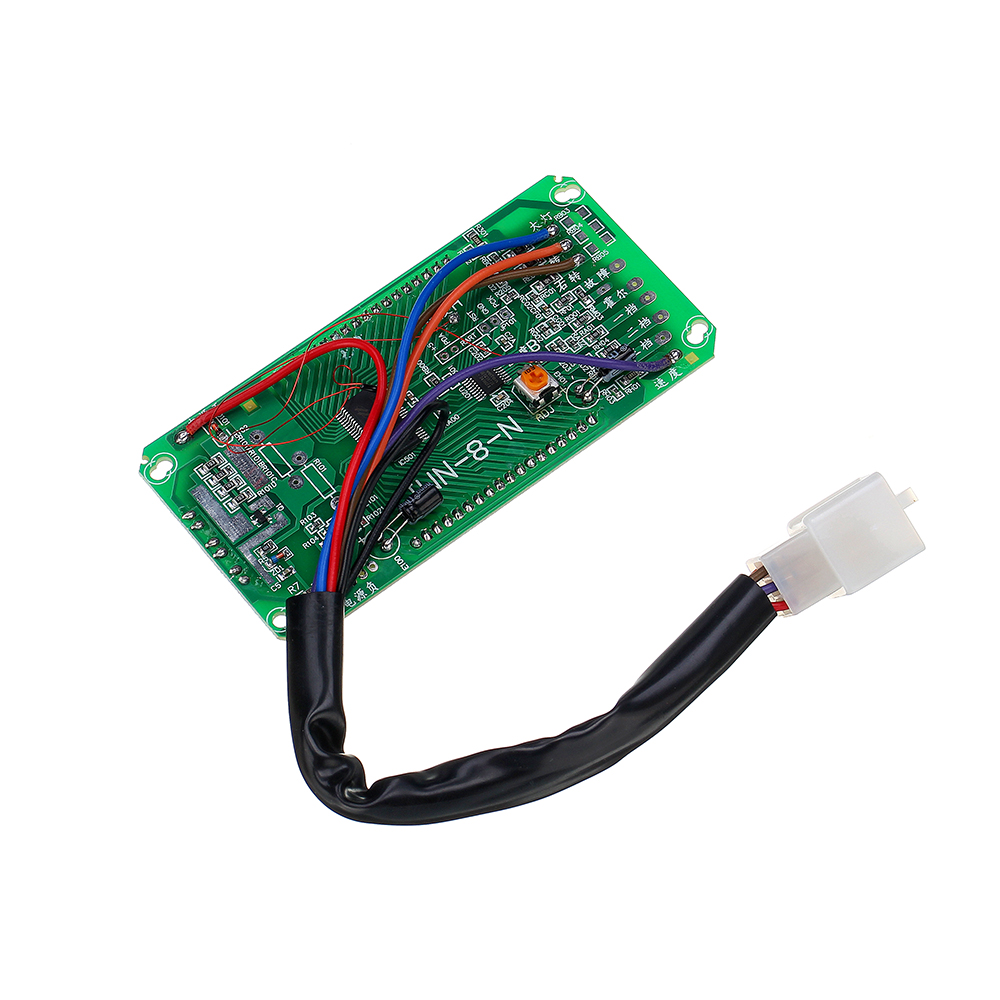

bedrading:
Positieve voeding: rood
Negatieve kracht: zwart
Koplamp signaal: Blauw
Richtingaanwijzer links: oranje
Richtingaanwijzer rechts: bruin
Snelheidssignaal: groen
Aanpassingen snelheid weergeven:

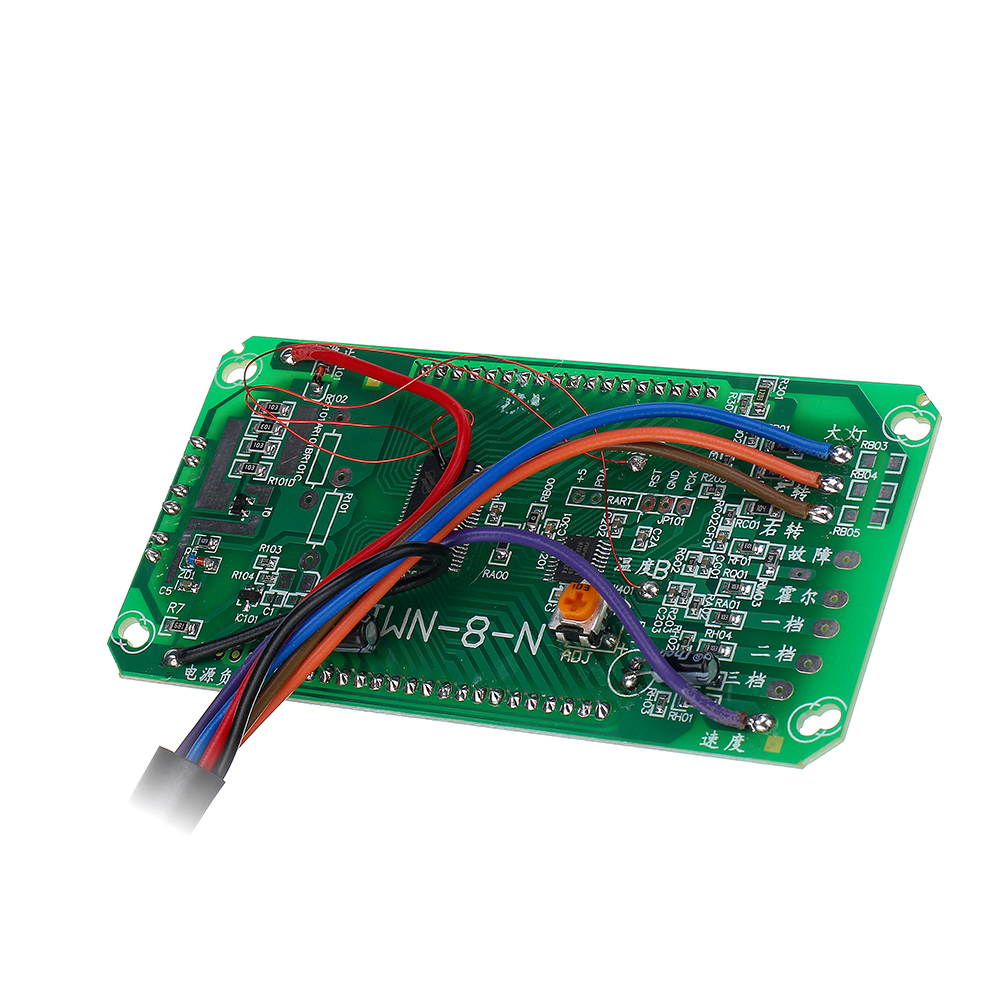

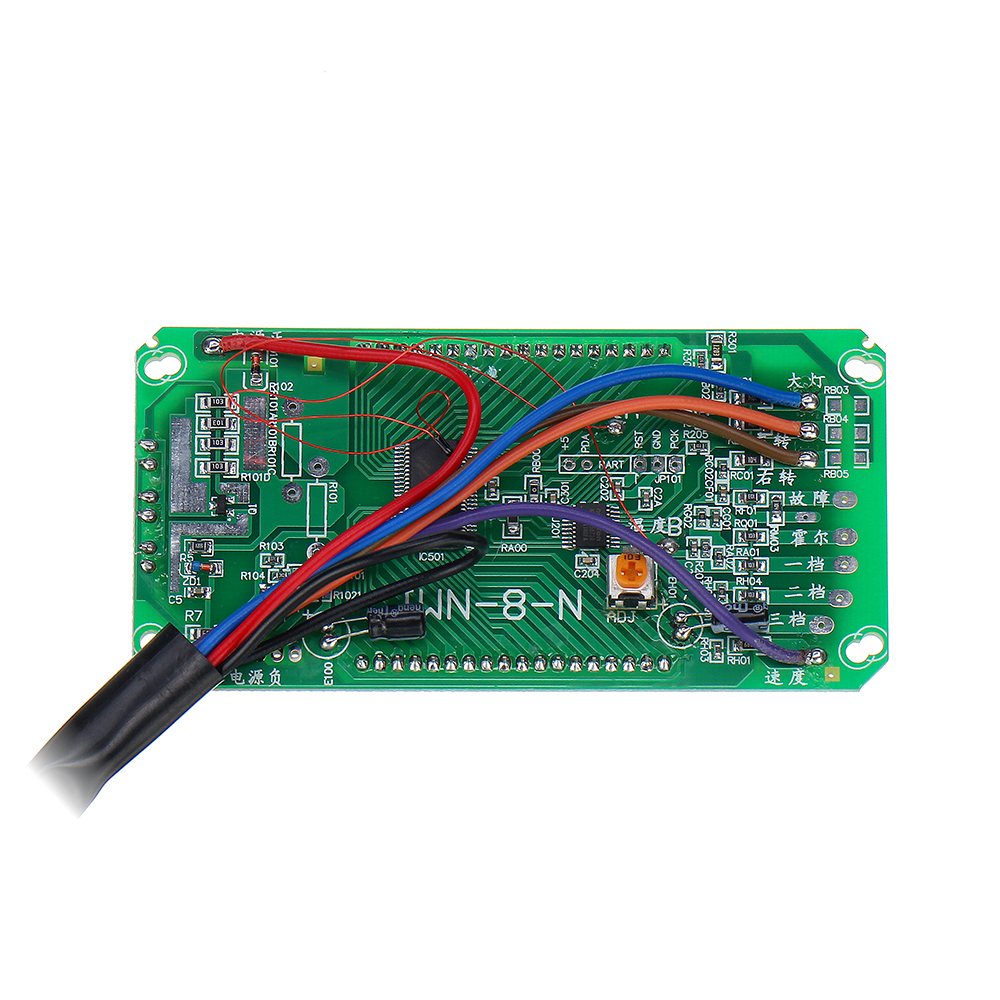

Omdat de fabrikanten van motorpolen, het verschil in banddiameter, op ons bord de potentiometer (geel kan apparaten selecteren) gekalibreerde weergavesnelheid, als er verschillen zijn tussen de weergavesnelheid en de rijsnelheid, moet u de potentiometer aanpassen (als volgt).
1, met de klok mee = snelheid
2, tegen de klok in = langzamer
Batterijspanning universele kennis:
Gewone loodzuuraccu is de kleinste enkele celspanning 2V, ongeveer onderspanning 1.75V, vol is 2.4V. bijvoorbeeld 48V: onder spanning is 42V, volledig vermogen is 57.6V (waargenomen is: het werkelijke volle vermogen in het algemeen slechts tot ongeveer 55V).
Verbindingssnelheidslijnen:
Nu zijn de meeste elektrische automotoren een borstelloze motor, de snelheid van het huidige analoge wijzerinstrumentdisplay wordt direct aangedreven door de motorfasen pointer spoel produceert een magnetisch veld, dat op zijn beurt de snelheid aangeeft, het is het LCD-instrument van ons bedrijf heeft ook rechtstreeks toegang tot de oorspronkelijke metersnelheidslijnen op de snelheid van het LCD-display, de motor kan ook een Hall-signaallijn zijn die rechtstreeks is aangesloten op de motor en de motorhal die leidt naar de Hall-signaallijn en rechtstreeks is aangesloten op de Hall van een signaal, de levering van instrumentatie, dus Berekeningen tonen snelheid, geen andere noodzaak voor extra Hall-sensor.
Veel Gestelde Vragen:
1. Vraag: Waarom steekt de lichtmeter niet in?
A: Er zijn er twee mogelijk
Ten eerste, de koper wanneer de meter is geïnstalleerd, er is geen bestelling in de lijnstekkervervanging (meter is mogelijk niet hetzelfde als zes lijnen op de bestelling en de auto), volgens de methode die op internet is beschreven en sluit vervolgens de kabel naar één correspondentie.
Ten tweede is een deel van de originele bedrijfsspanning van de autodashboard 12V, en onze bedrijfsspanning en de batterijspanning zijn hetzelfde (bijvoorbeeld een 48V-batterij, het instrument moet 48V zijn aangesloten), positief en negatief op zoek naar een set van kracht zeer Jieshang Qu op de lijn.
2. Of volgens de kleurenlijn om te kiezen?
A: Nee! Nationale normen vereisen geen koplampen, sturen, snelheid moet welke kleurlijn gebruiken, en nu hebben veel fabrikanten van elektrische voertuigen elk een andere definitie, maar over het algemeen is rood positief, zwart is negatief.
3. Waarom niet de totale kilometerstand weergeven?

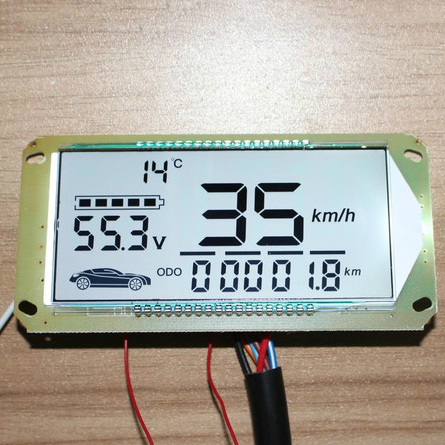

A: Opstartkilometers weergegeven binnen 5 seconden, geven een enkele kilometerstand en rijtijd na 5 seconden weer!
Vriendelijke herinnering :
Als u zich moeilijk voelt of geen verbinding voelt, kunt u de positieve, negatieve, snelheidskabel direct aansluiten; koplamp, links en rechts licht kan geen verbinding maken.
Notitie:

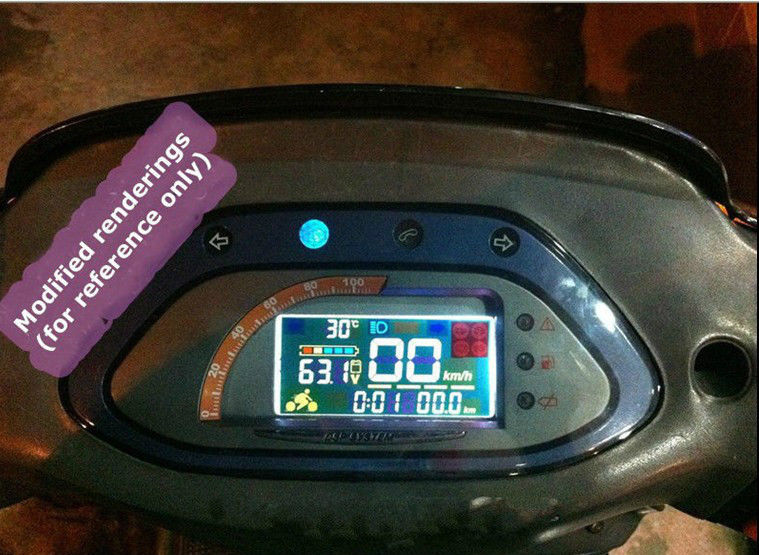

1, foto's zijn alleen ter referentie, de kleur van het product op de achterkant van de bedrading kan worden aangepast, en het is iets anders met de hoofdfiguur. let op die voorzichtig zijn
2, Wanneer direct zonlicht, zal het kleuren LCD-scherm reflecties zijn, deze situatie zoals onze telefoon direct in de zon is hetzelfde effect: donkere kleur en zal reflecterend zijn. Dit zijn de kenmerken van het product zelf, geen kwaliteitsprobleem! Het product met een blauw scherm reflecteert niet. Als je nodig hebt kan een bericht achterlaten om te kopen.
3, Producten zullen van tijd tot tijd worden bijgewerkt, de lay-out van de printplaat kan ook achter een kleine verandering zitten, maar heeft geen invloed op het gebruik. Als de foto niet onmiddellijk wordt bijgewerkt, let dan niet op.
Pakket inbegrepen:

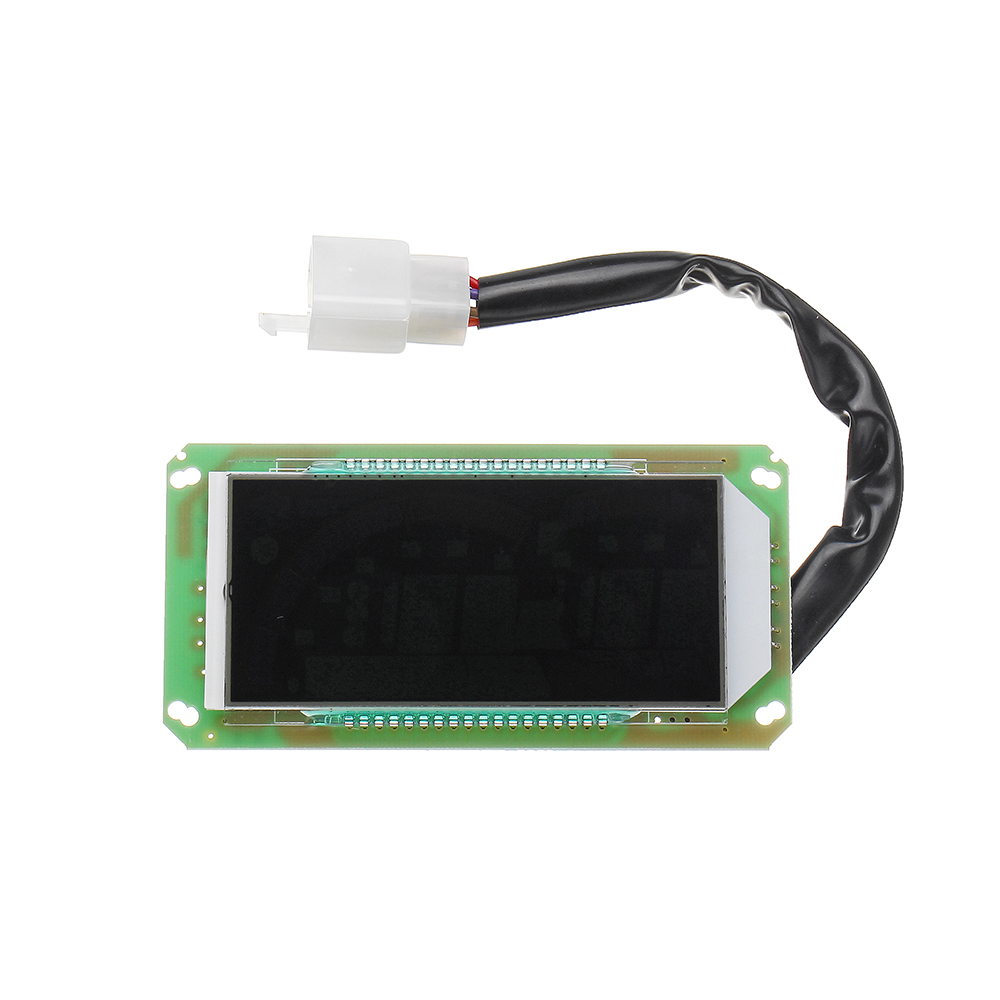

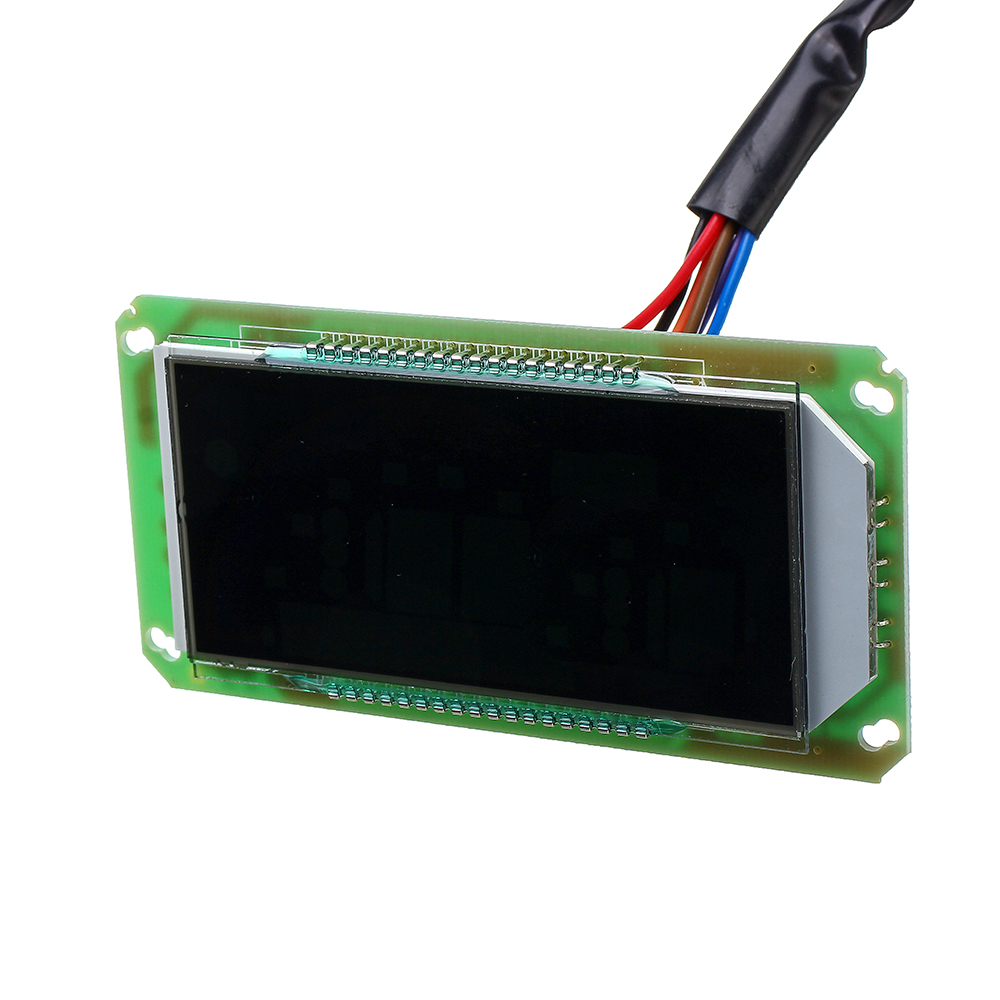

1 x 48V - 60V Multifunctionele kleur Voltmeter Thermometer Snelheidsmeter
Details afbeeldingen:
