toepassingen:
De versterker heeft een breed frequentiebereik, versterkingsstabiliteit, laag ruisgetal, dynamisch bereik +20 dBm @ 1dBP), enz., Vooral voor een verscheidenheid aan RF-front-end ontvangercircuits om de communicatie-afstand te vergroten! Op grote schaal gebruikt in de korte golf, FM-radio, afstandsbediening ontvanger, kabel-tv signaalversterker, Compass, GPS satellietnavigatie, 2.4G Bluetooth, WIFI-ontvanger RF-front-end en andere low-noise kleine signaal RF-versterking! De versterker wordt standaard als bare board verkocht.
Indicatoren versterker parameters:
Werkfrequentie: 5-3500MHz
Versterkingstoename: 20dB (typisch)
Geluidsfiguur: 1,3 (typisch)
Maximaal uitgangsvermogen: +20 dBm (100mW) @ 1dB compressiepunt
Bedrijfsstroom: 80mA (5V)
Voeding: 3,3-6VDC
Systeemimpedantie: 50 ohm
Versterker gain:
F = 5 MHz, winst = 23 dB
F = 30 MHz, winst = 23 dB
F = 100 MHz, versterking = 23 dB
F = 150 MHz, versterking = 23 dB
F = 420 MHz, winst = 22 dB
F = 1500MHz, versterking = 20dB
F = 3000MHz, versterking = 18.7dB
F = 3500MHz, versterking = 17.6dB
Pakket bestaat uit:

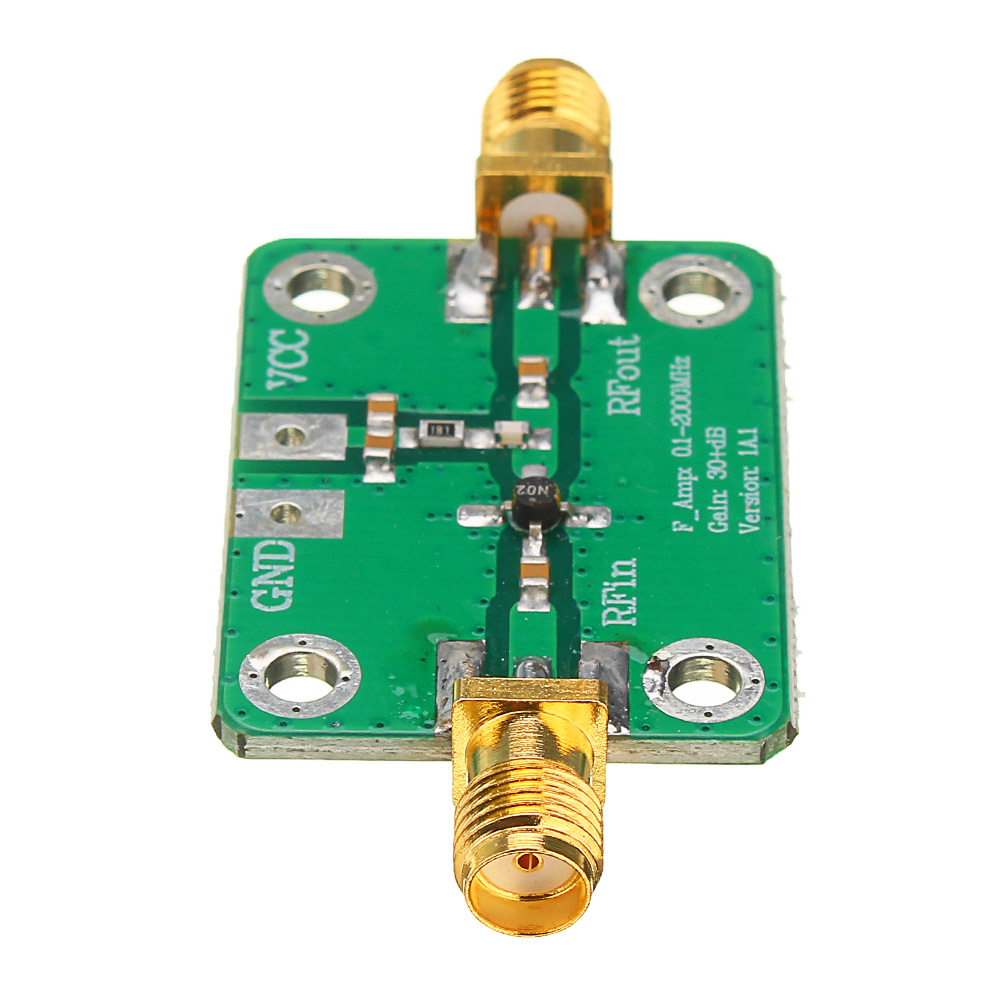

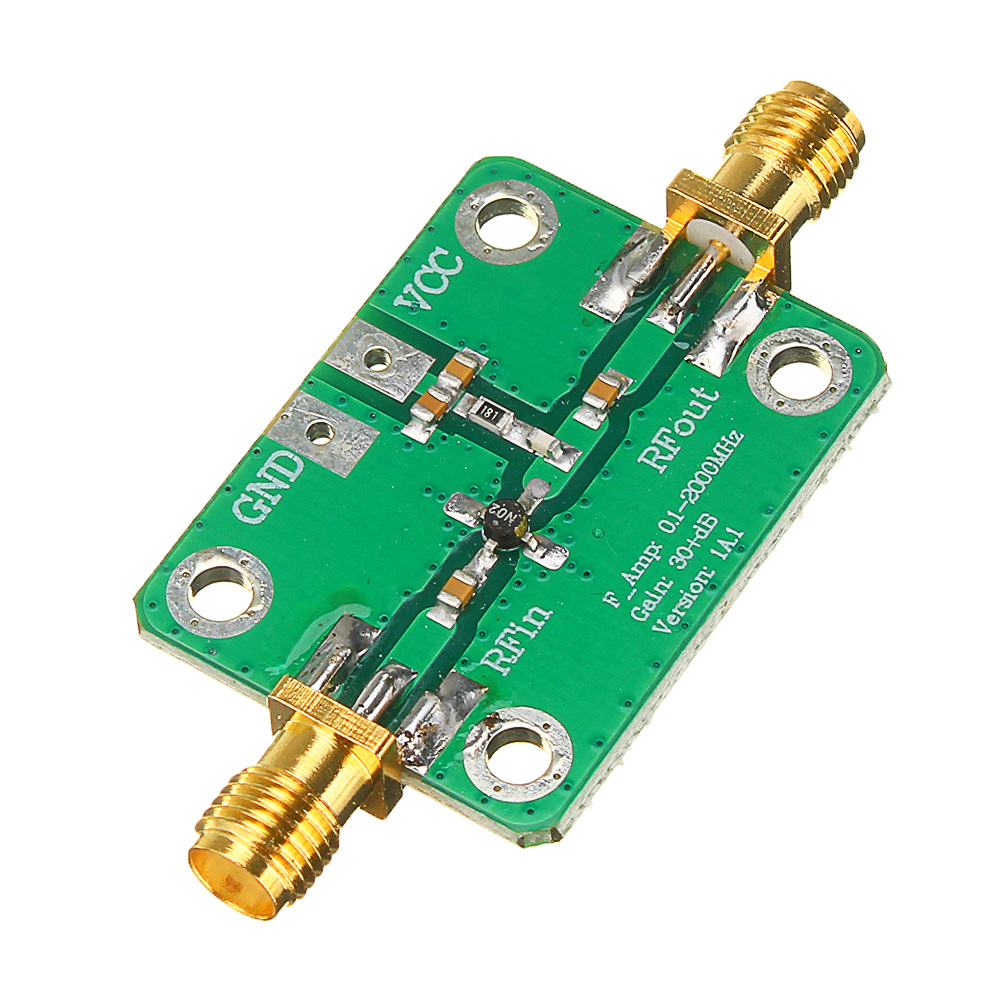

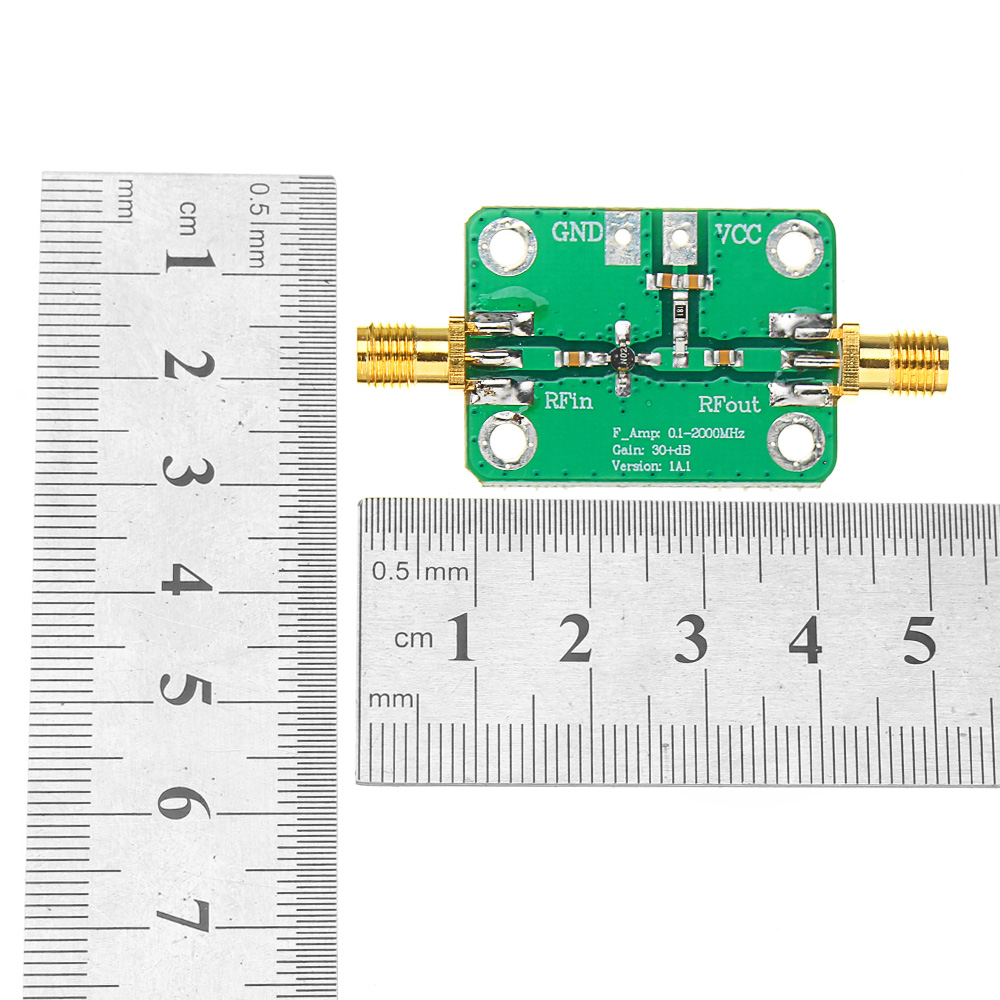

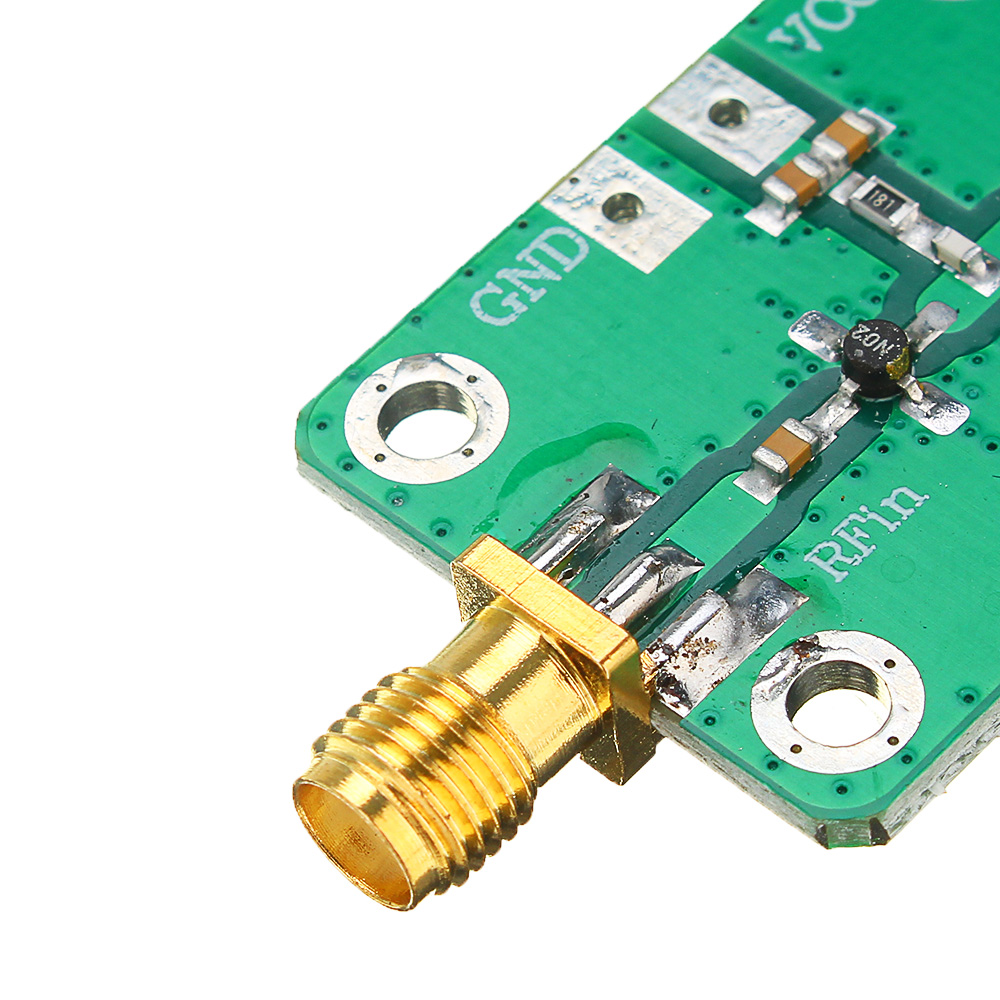

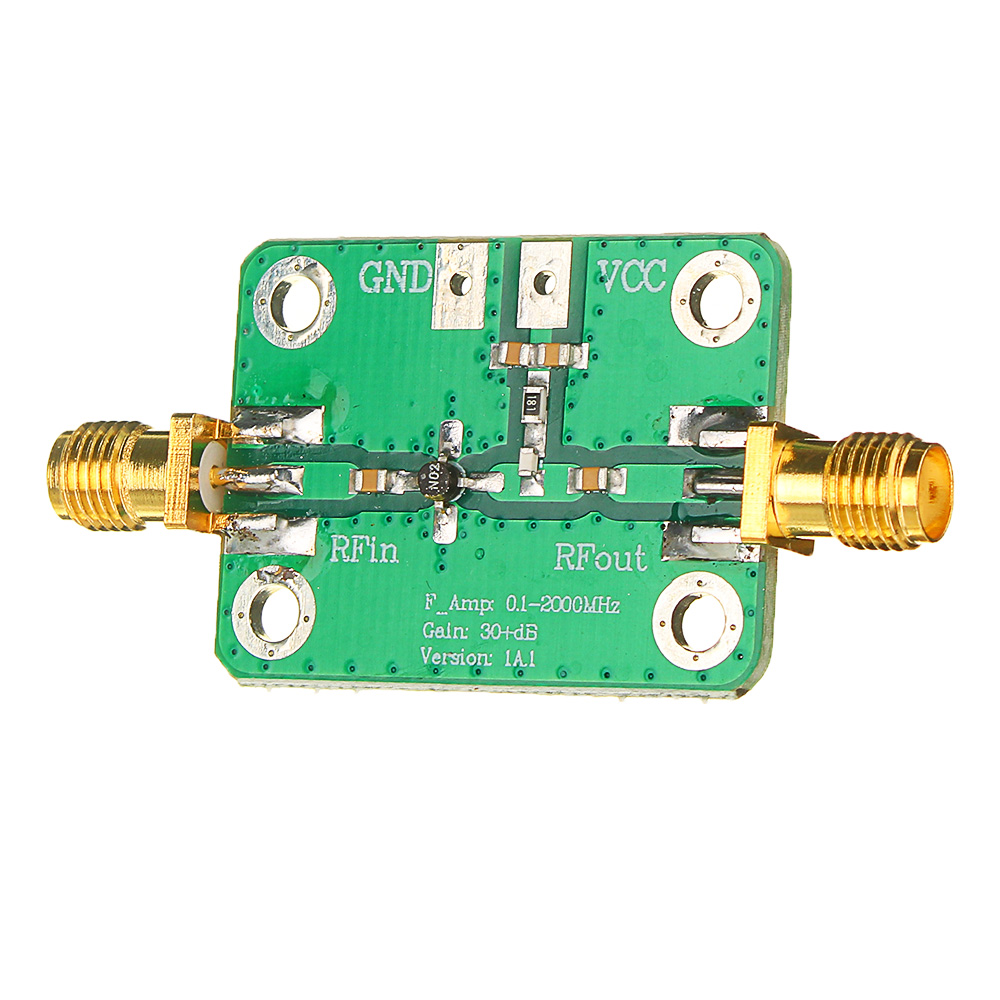

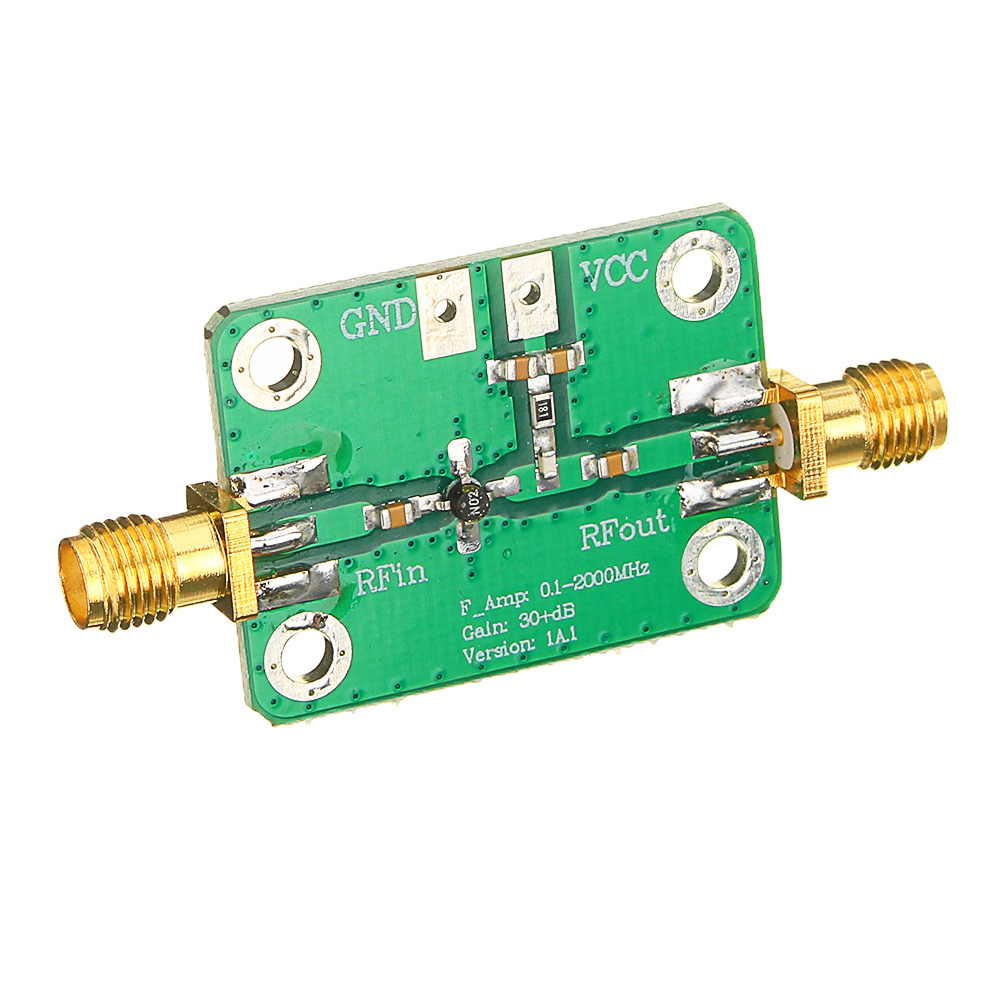

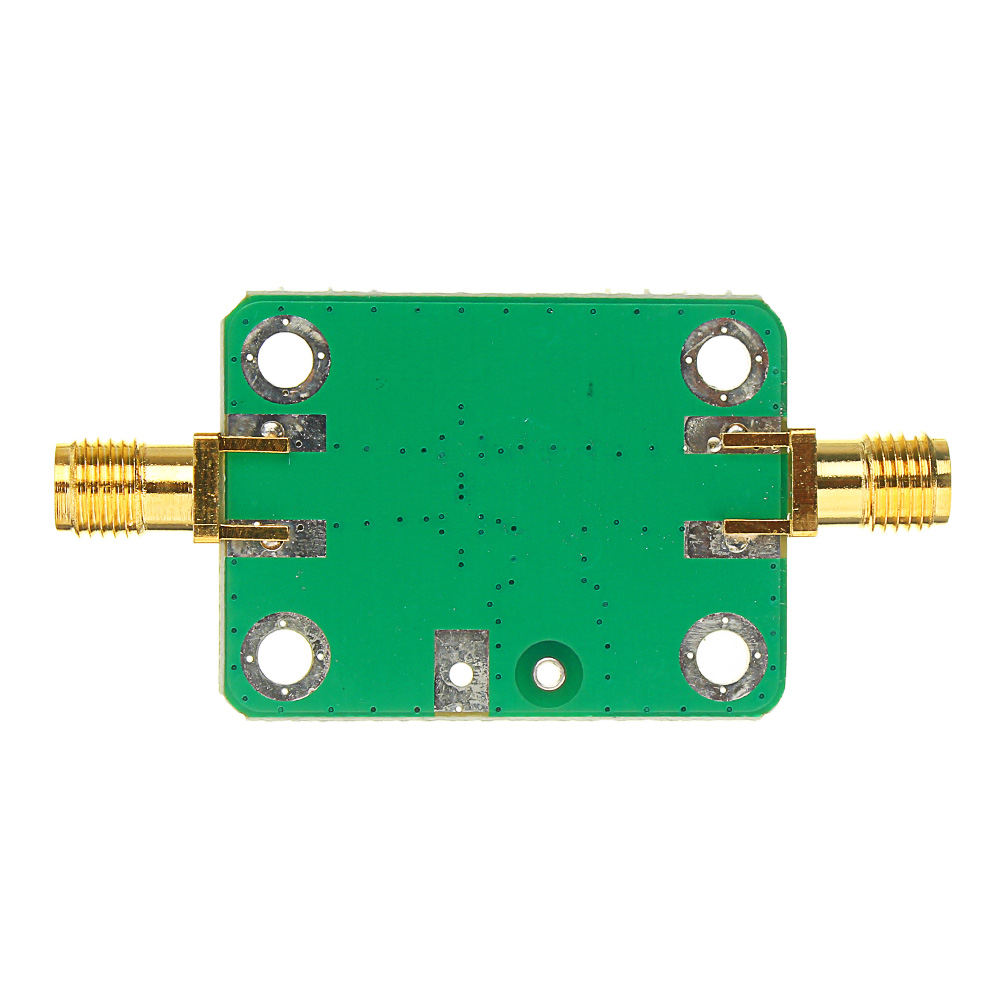

1 x RF versterker
