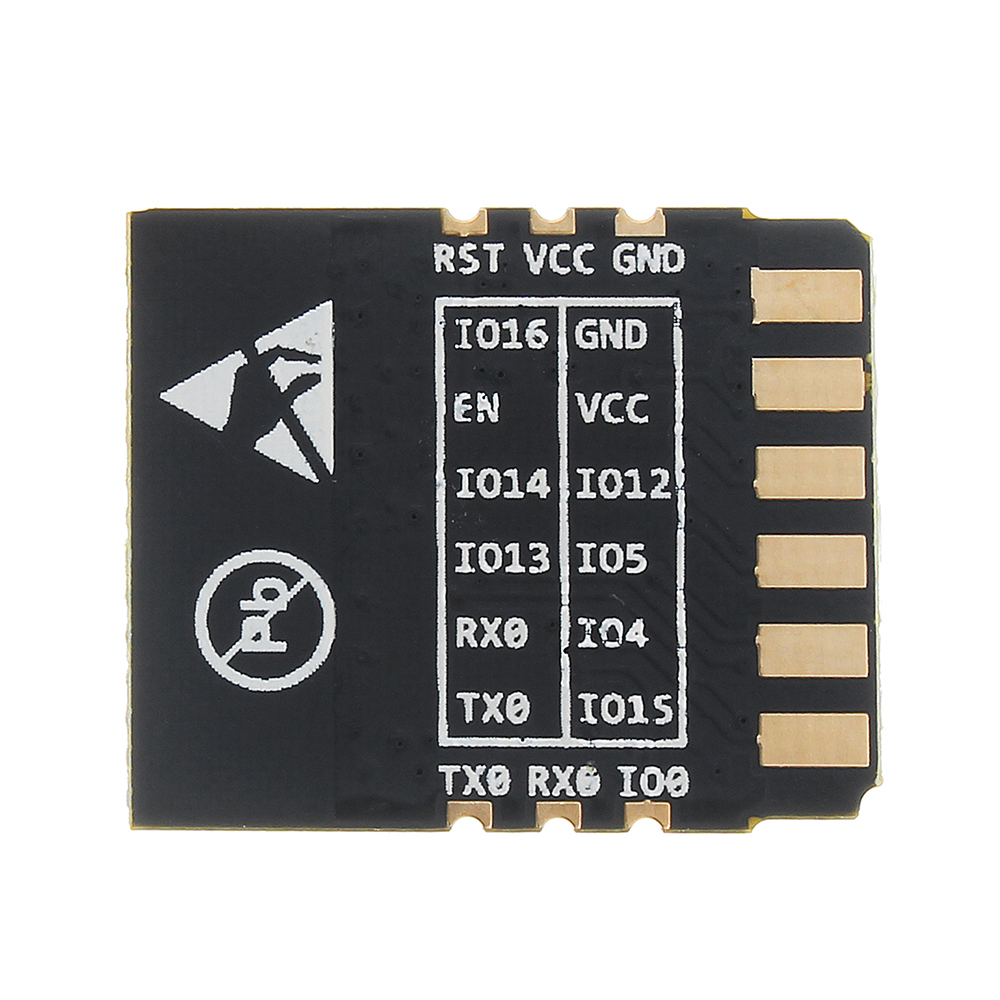

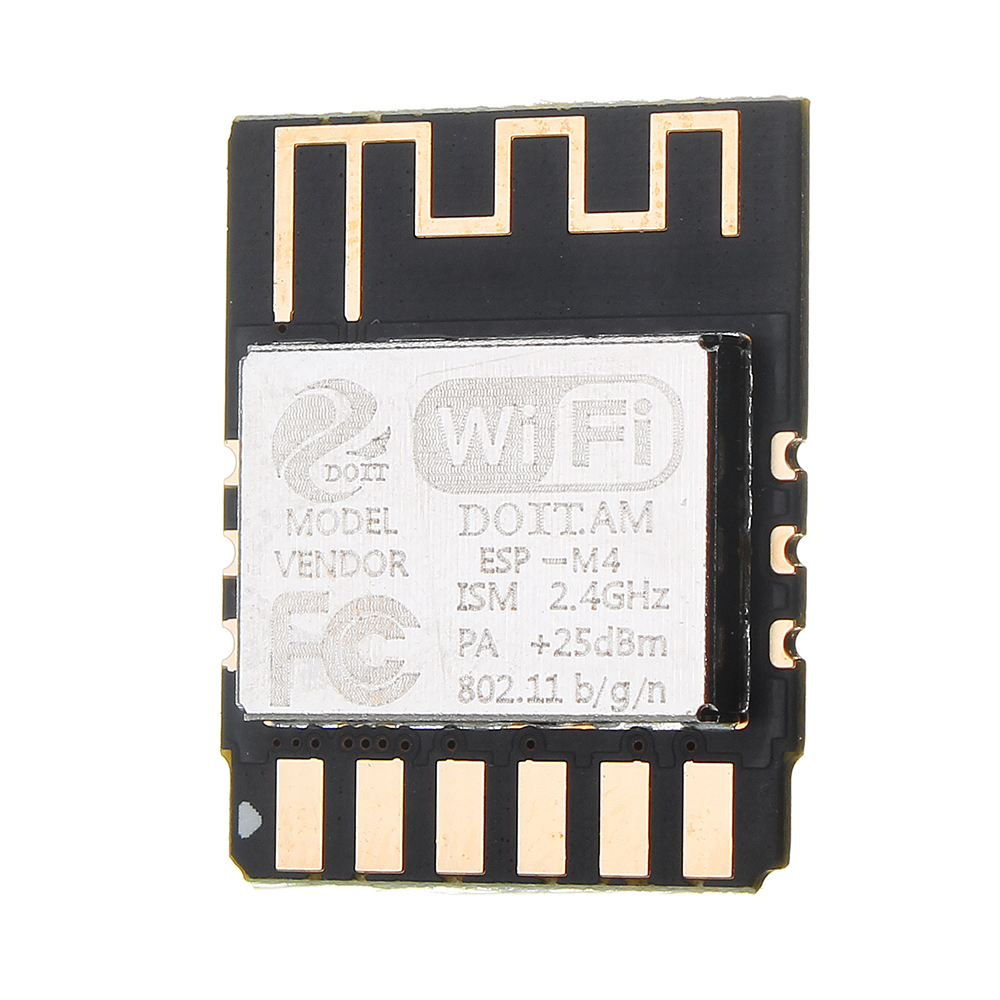

Productomschrijving:

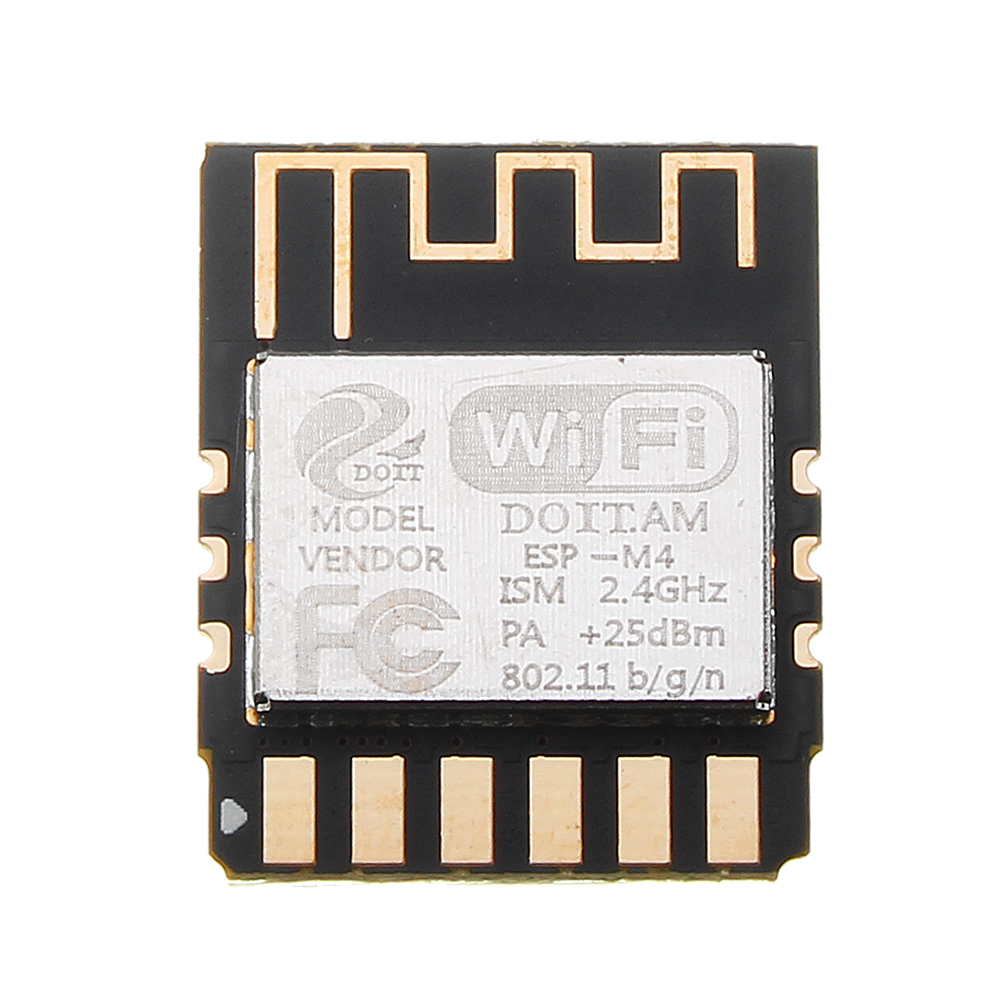

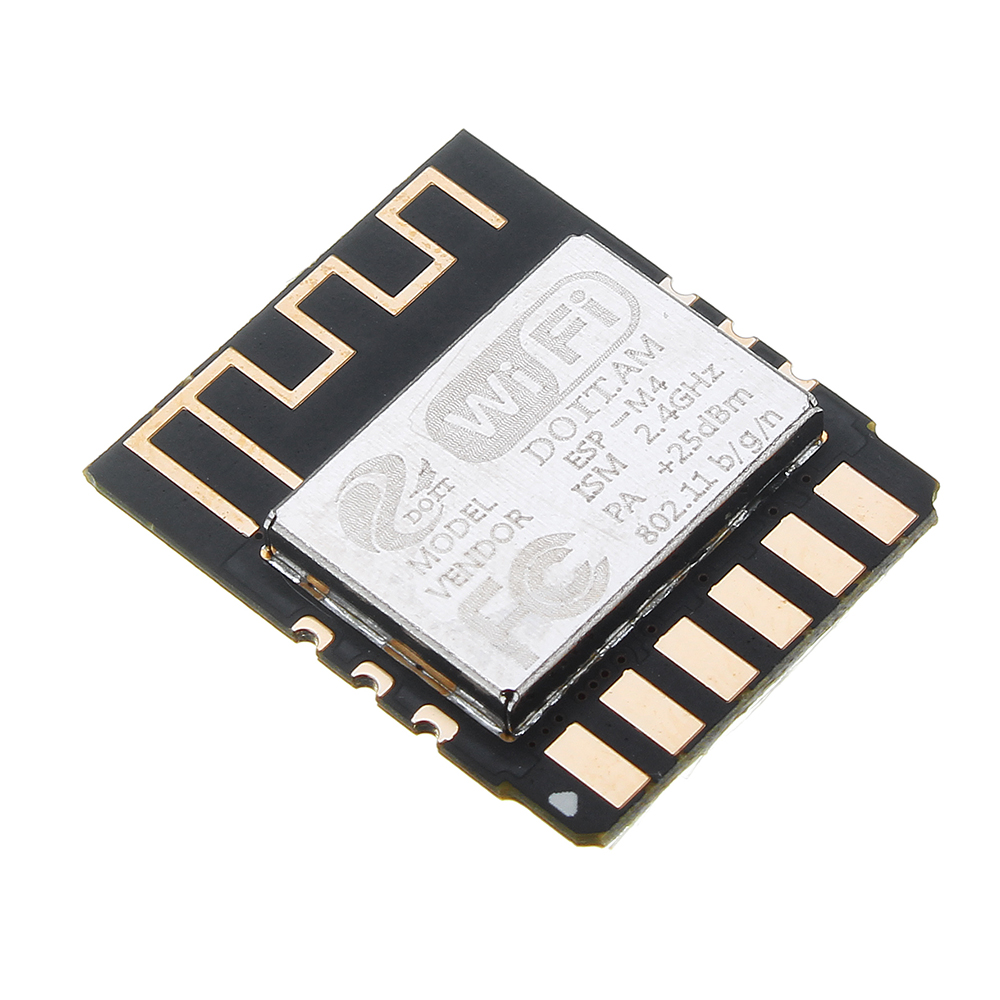

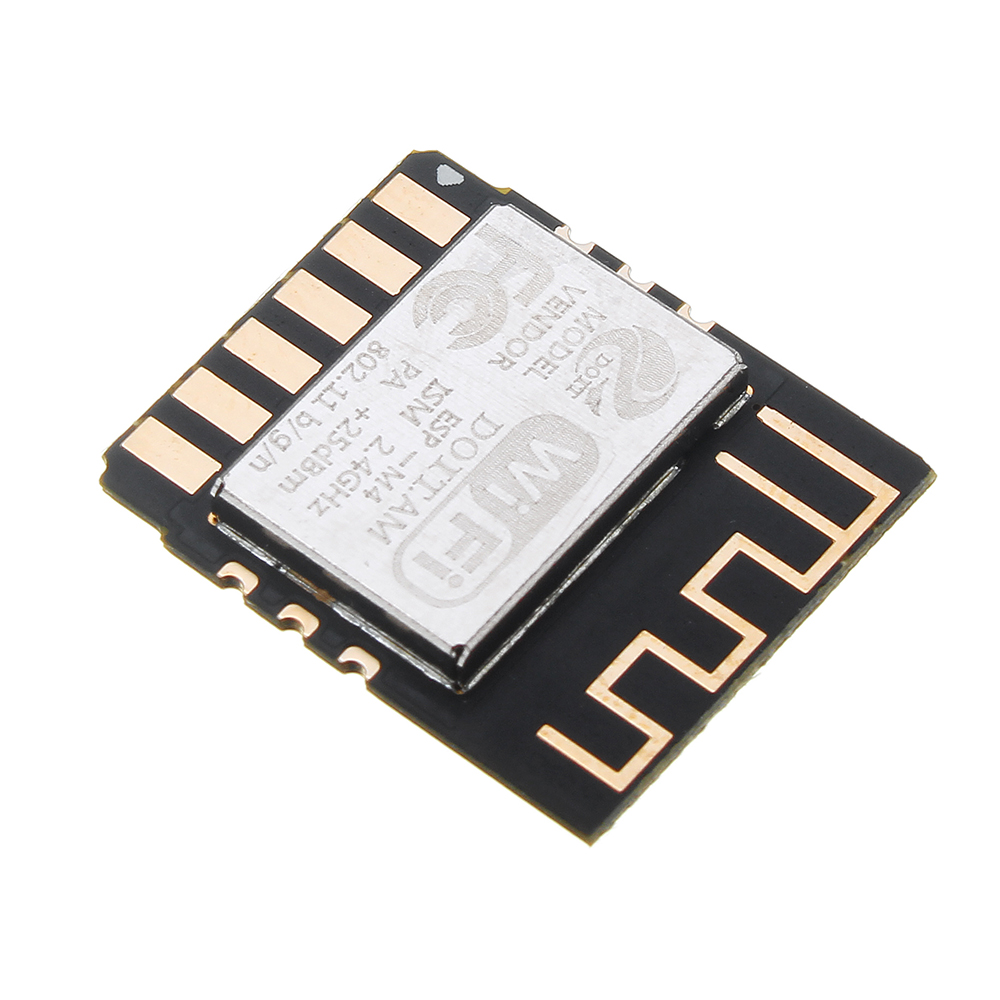

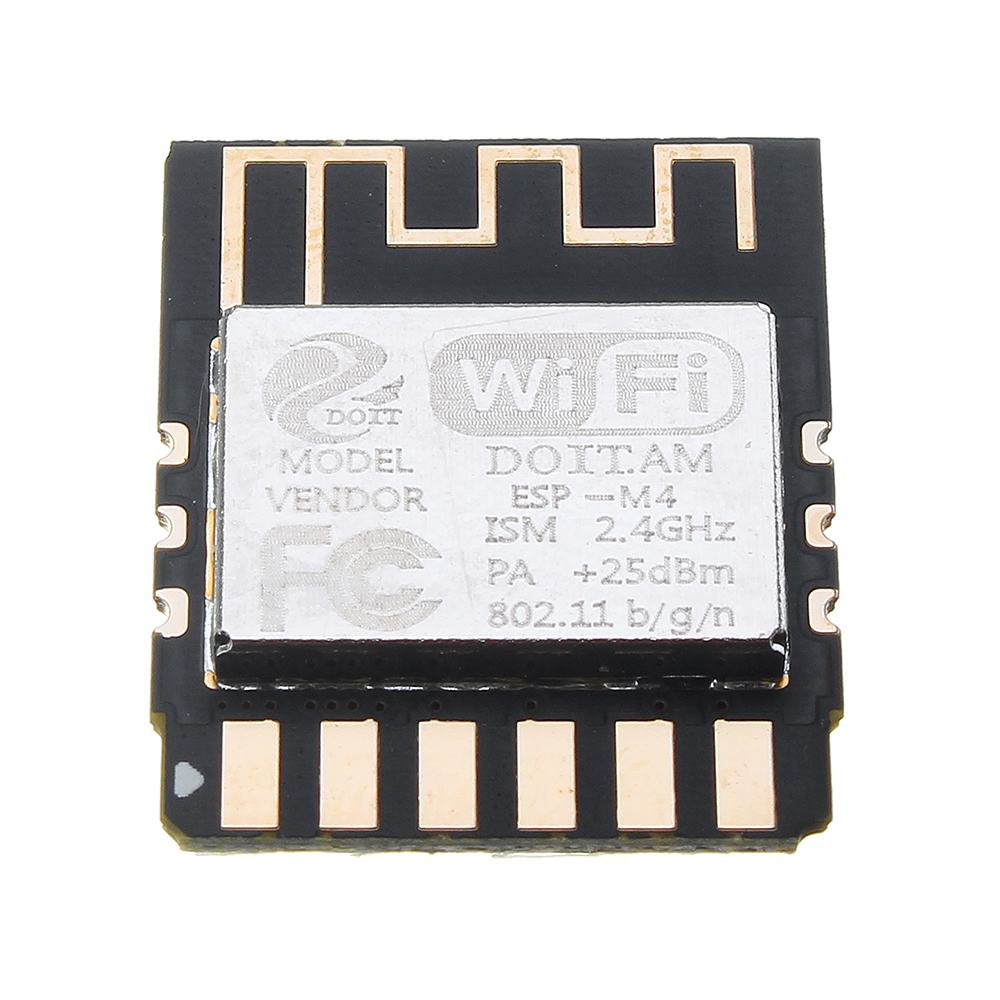

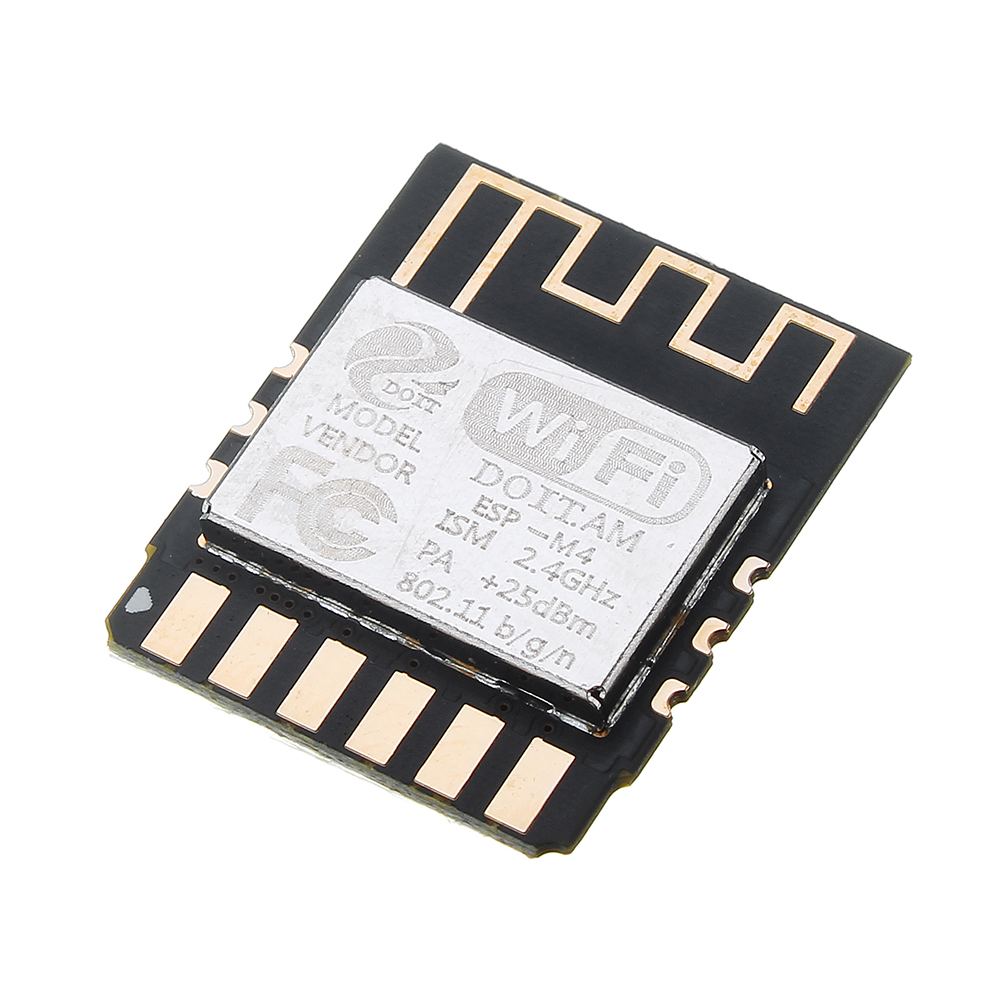

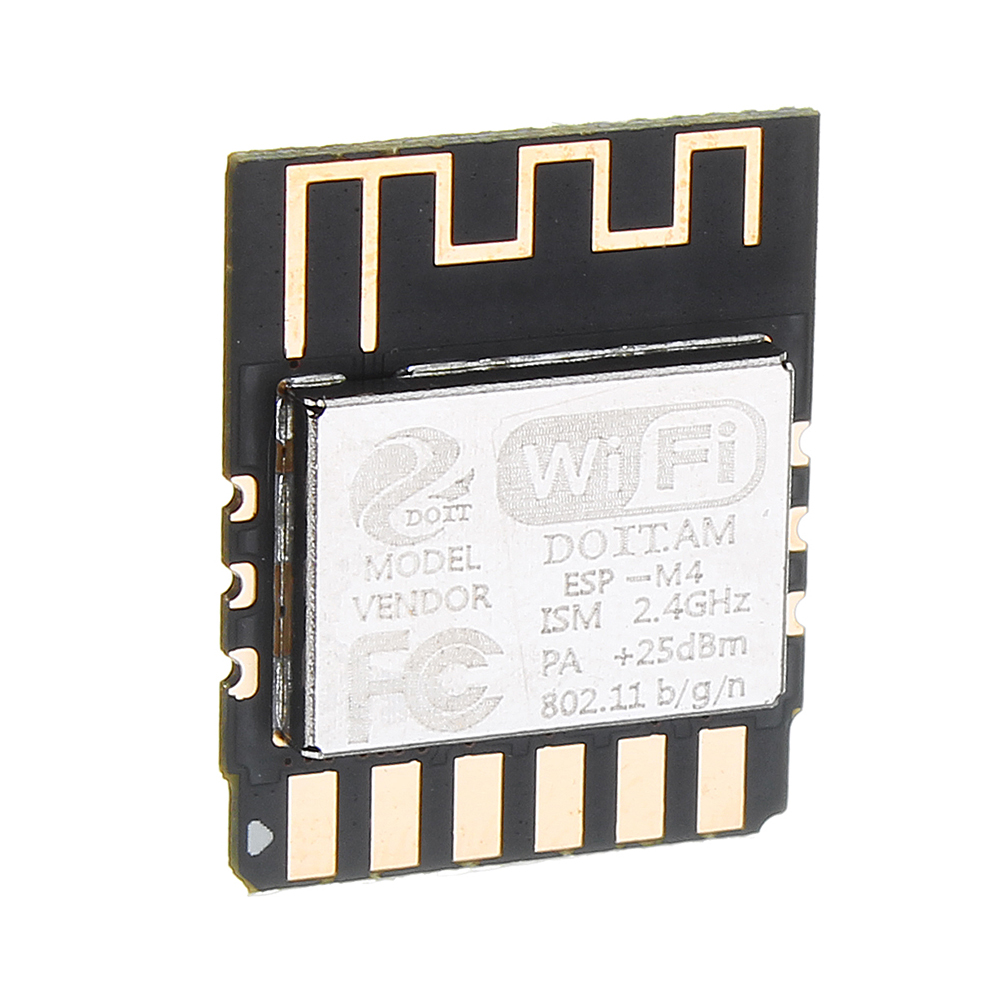

De kernprocessor van de ESP-M4-module maakt gebruik van de kostenbesparende chip ESP8285. De chip integreert een verbeterde versie van Tensilica's L106 Diamond Series 32-bit core-processor in een kleiner pakket met on-chip SRAM. De ESP8285 heeft een volledige Wifi-netwerkfunctie die onafhankelijk of als een slaaf voor andere host-MCU's kan worden gebruikt. Wanneer de ESP8285 een toepassing host, kan deze rechtstreeks vanuit externe Flash worden gestart. De ingebouwde cache helpt de systeemprestaties te verbeteren en optimaliseert het opslagsysteem. Bovendien kan de ESP8285 worden gebruikt als een Wifi-adapter via de SPI / SDIO-interface of I2C / UART-poort voor elk op microcontrollers gebaseerd ontwerp.
De ESP-M4-module ondersteunt het standaard IEEE 802.11 b / g / n / e / i-protocol en de volledige TCP / IP-protocolstack. Gebruikers kunnen deze module gebruiken om netwerkmogelijkheden toe te voegen aan bestaande apparaten of om afzonderlijke netwerkcontrollers te bouwen.
De ESP-M4-module biedt maximale functionaliteit tegen de laagste kosten, en biedt onbeperkte mogelijkheden voor Wifi-functionaliteit om te worden ingebed in andere systemen.
Pakket bestaat uit:
5 x AT Fireware module
| Classificatie | Item | Parameter |
| Wifi | Frequentiebereik | 2.4G ~ 2.5G (2400 M ~ 2483.5M) |
| Zend vermogen | 802.11b: +20 dBm | |
| 802.11g: +17 dBm | ||
| 802.11n: +14 dBm | ||
| Gevoeligheid ontvangen | 802.11b: -91 dbm (11 Mbps) | |
| 802.11g: -75 dbm (54Mbps) | ||
| 802.11n: -72 dbm (MCS7) | ||
| Antenne | PCB aan boord van de antenne | |
| Hardware | CPU | Tensilica L106 32-bits microcontroller |

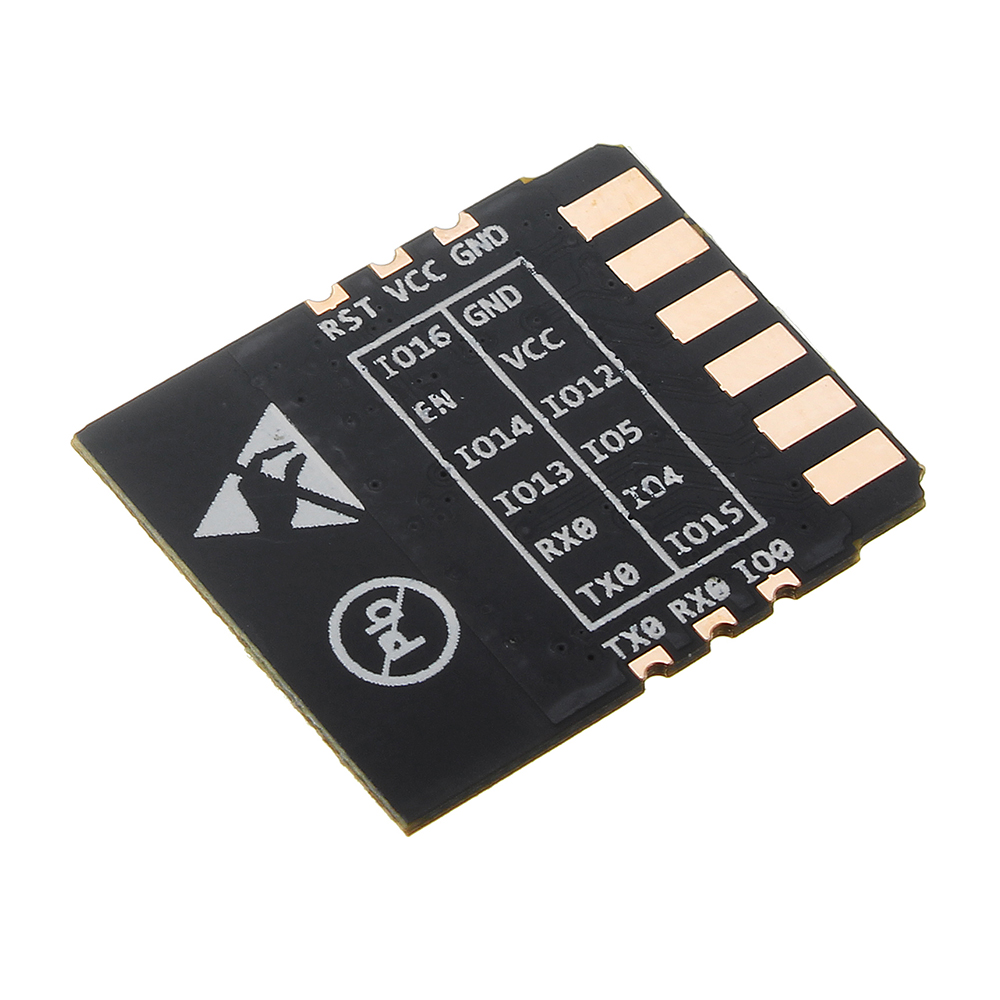

| perifeer | UART / SDIO / SPI / I2C / I2S / IR afstandsbediening | |
| GPIO / ADC / PWM / SPI / I2C / I2S | ||
| Werkspanning | 2.5V ~ 3.6V | |
| Werkende stroom | Gemiddelde stroomsterkte: 80 mA | |
| Bedrijfstemperatuur | -40 ° C ~ 125 ° C | |
| Omgevingstemperatuurbereik | -40 ° C ~ 125 ° C | |

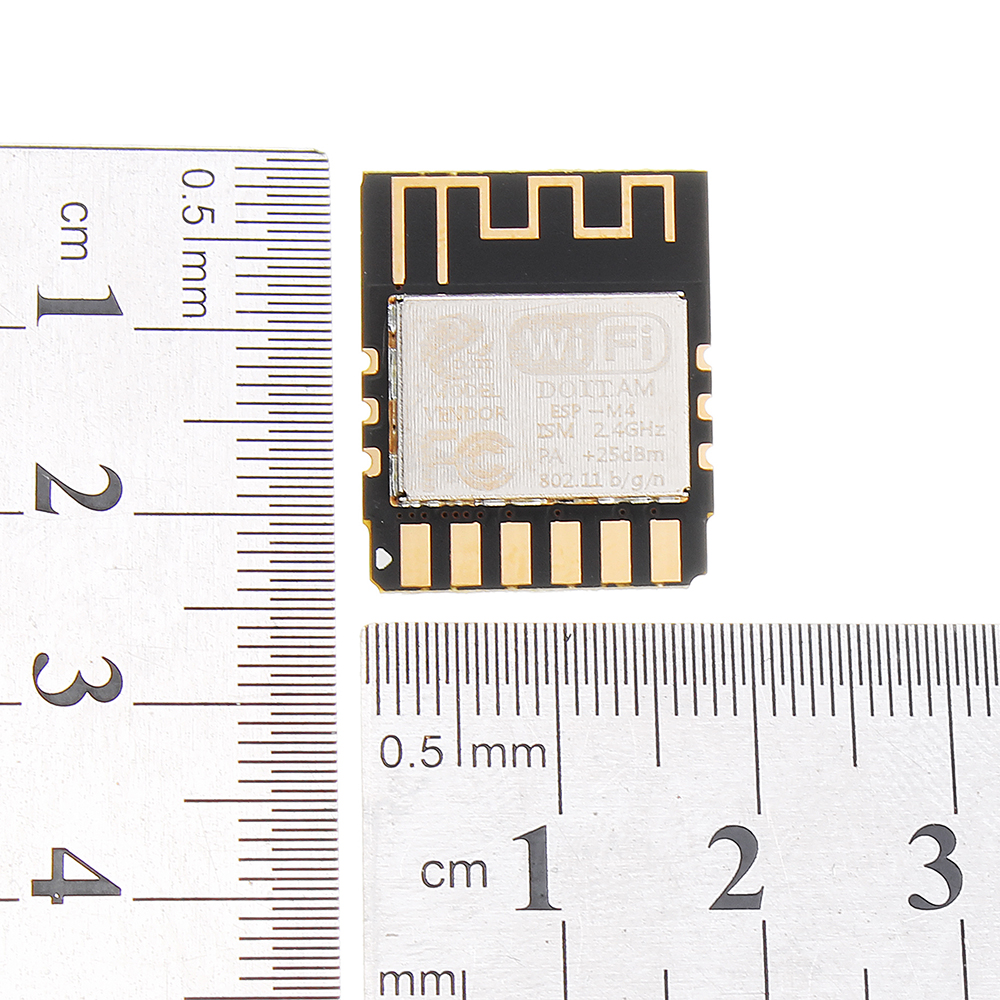

| Pakketgrootte | 16mm x 24mm x 3mm | |
| Software | Wifi-modus | Station / SoftAP / SoftAP + Station |
| Beveiligingsmechanisme | WPA / WPA2 | |
| Encryptie type | WEP / TKIP / AES | |
| Upgrade firmware | UART Download / OTA (via netwerk) | |
| Software ontwikkeling | Niet-RTOS / RTOS / IDE, enz. | |
| Netwerk protocol | IPv4, TCP / UDP / HTTP / FTP / MQTT | |
| Gebruiker configuratie | AT + instructieset / cloudserver / Android / iOS APP |
Pakket bestaat uit:
5 x AT Fireware module
