Voorzien zijn van:
1.BS301CV is een multifunctionele 3.7V / 4.2V Mobile Power Diy-module, 3-in-1 Functie: opladen, ontladen en batterijbeveiliging.
2. Het is zeer geschikt voor DIY mobiele kracht.
3.Comes met batterijbescherming, hebben geen raad van de batterijbescherming nodig
(als uw batterij wordt geleverd met een beschermende plaat, maakt dit niet uit)
4.Overstroombeveiliging (OCP)
5. Overspanningsbeveiliging (OVP)
6. Korte circuit bescherming (SCP)
7. Overtemperatuurbeveiliging (OTP)
Specificatie:
Laadspanning: DC 4,65V-5,5V
Laadstroom: 0-2.1A
Ruststroom laden: 100uA
Vollaadspanning: 4.2V + -1%.
Ontlaadstroom: 0-2.4A;
Losse ruststroom: 50uA
De omzettingsefficiency van de lossing: maximum 96%
Uitgangsspanning: 5V
Uitgangsstroom: 0-2.1A
Bedrijfstemperatuur: -20 ° tot + 85 °
Afmeting: 25,2 x 16 x 4 mm
Gewicht: 2g
Knop modus:
De duur van de knop is langer dan 50 ms, maar minder dan 2 seconden, wat betekent dat u kort drukt. Kort indrukken zal de batterij-indicator inschakelen en de output verhogen.
De twee opeenvolgende korte drukken binnen 1 seconde schakelen de boostoutput en het vermogensdisplay uit.

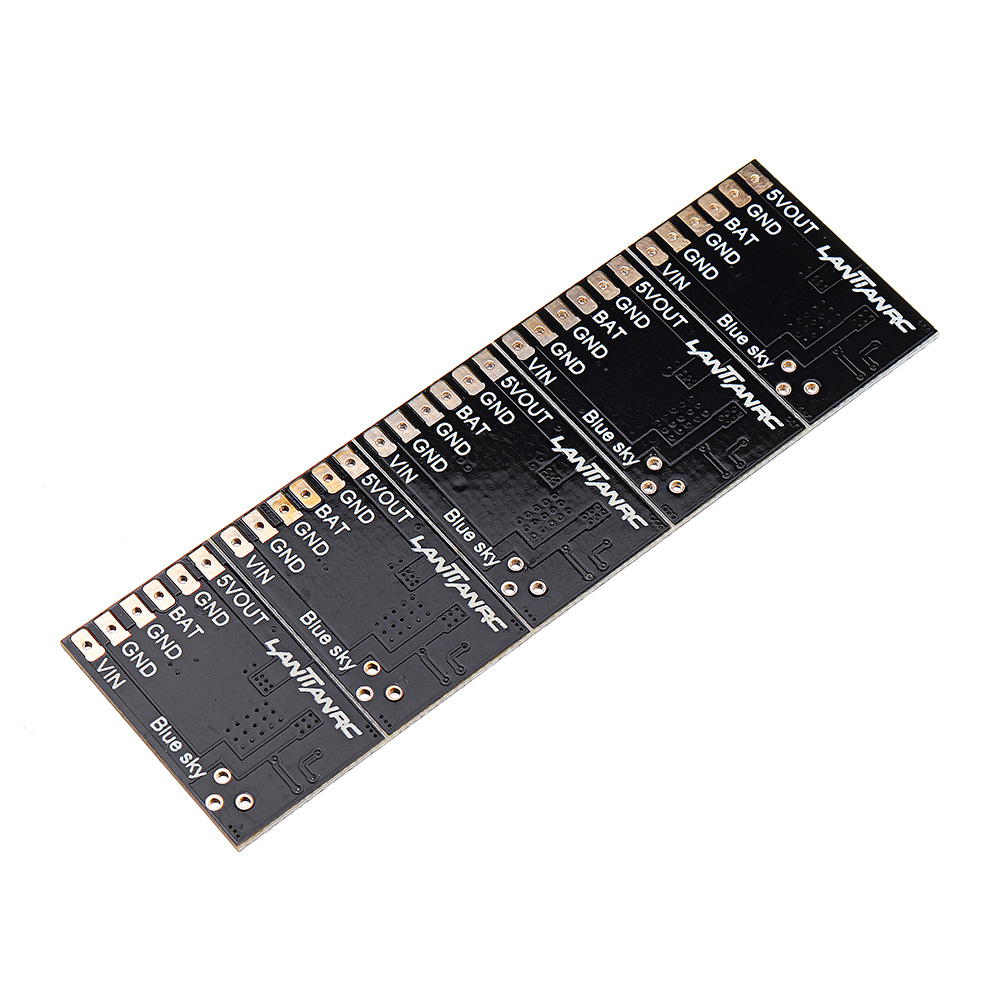

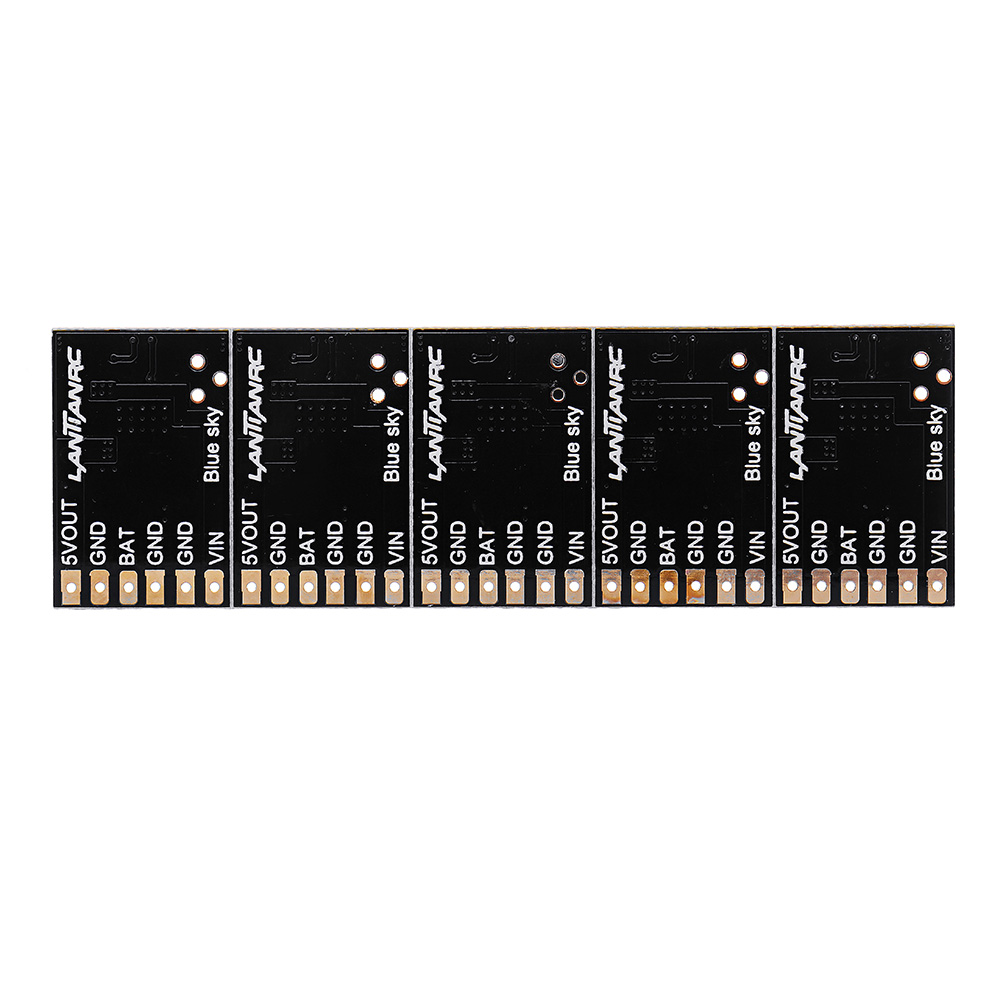

Pin beschrijving:
1 VIN: laadpoort +
2 GND: laadpoort -
3 GND: Batterijpoort -
4 BAT: Batterijpoort +
5 GND: Uitgangspoort -
6 VOUT: Uitgangspoort +
7 KEY: Uitgang triggerpoort (lage pulstrigger)
De werkwijze:
1.In ontlaadmodus (In de laadmodus is de KEY-functie ongeldig),
de KEY Trigger één keer, schakel de uitgang in; continue trigger twee keer: schakel de uitgang uit.
2.Wanneer de toegang voor laden is ingeschakeld, wordt de uitvoer automatisch ingeschakeld.
Maar als de belasting lager is dan 50MA, wordt de uitvoer na 30 seconden uitgeschakeld
3. Tijdens het opladen, tijdens het ontladen, is het toegestaan
NOTITIE:
1.Als de uitgangsstroom minder is dan 50MA, schakelt u de uitgang na 30 seconden uit.
2.Als de uitgangsbelastingsstroom groter is dan 50MA, zet u de uitgang continu aan
3.Deze module is niet geschikt voor ononderbroken stroomvoorziening (ups). Als u de UPS-module nodig hebt,
toepassingen:
Werkt op batterijen
Lithiumbatterij 18650 14500
Mobiele telefoon diy
Solar opladen
MP3 / MP4-speler
Geluidsapparatuur
Video-apparatuur
Draagbare apparaten
Bluetooth-wifi-toepassingen
MCU development board
Verpakking inbegrepen:

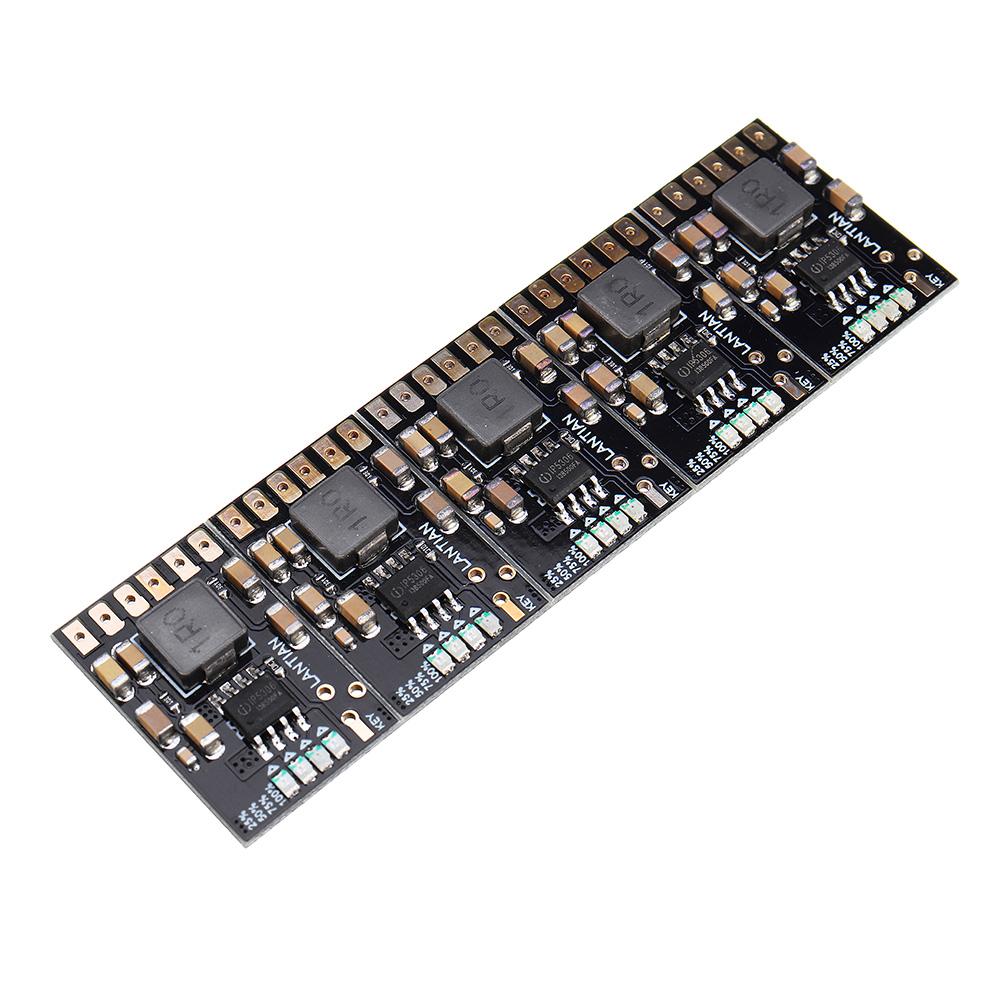

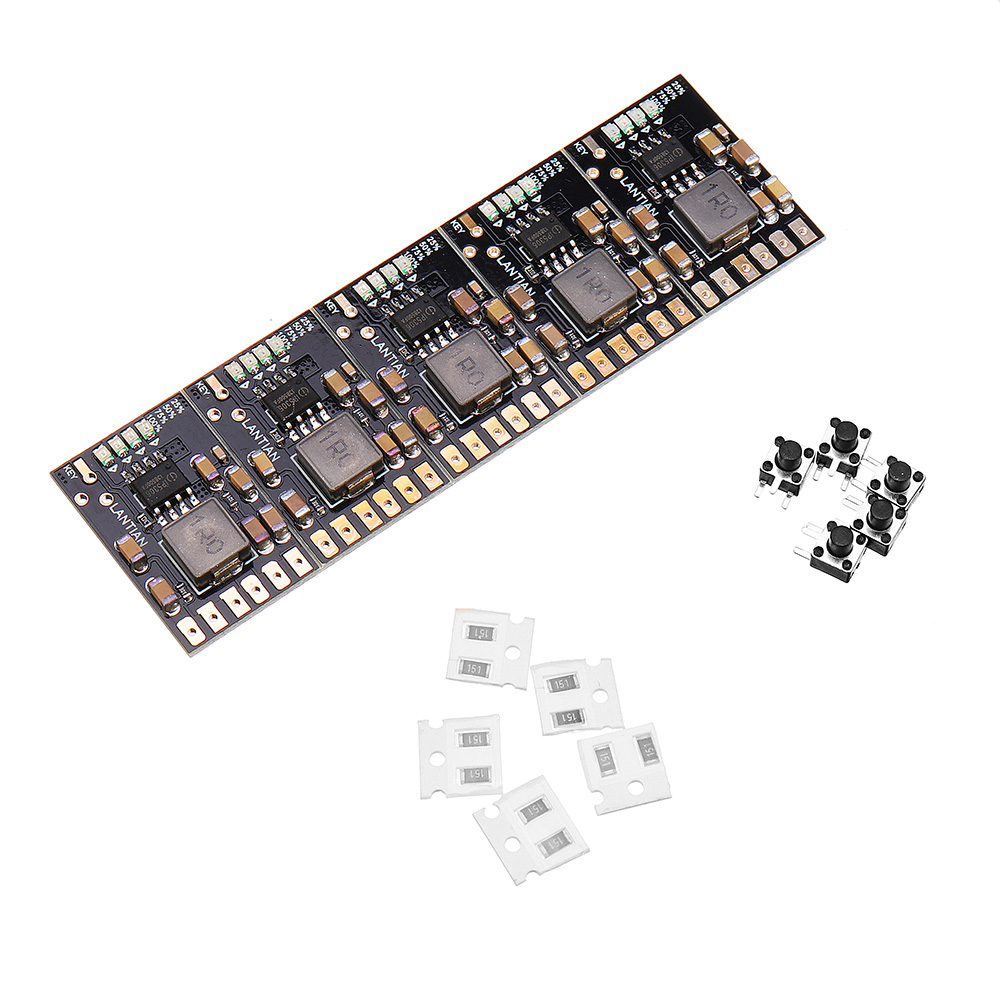

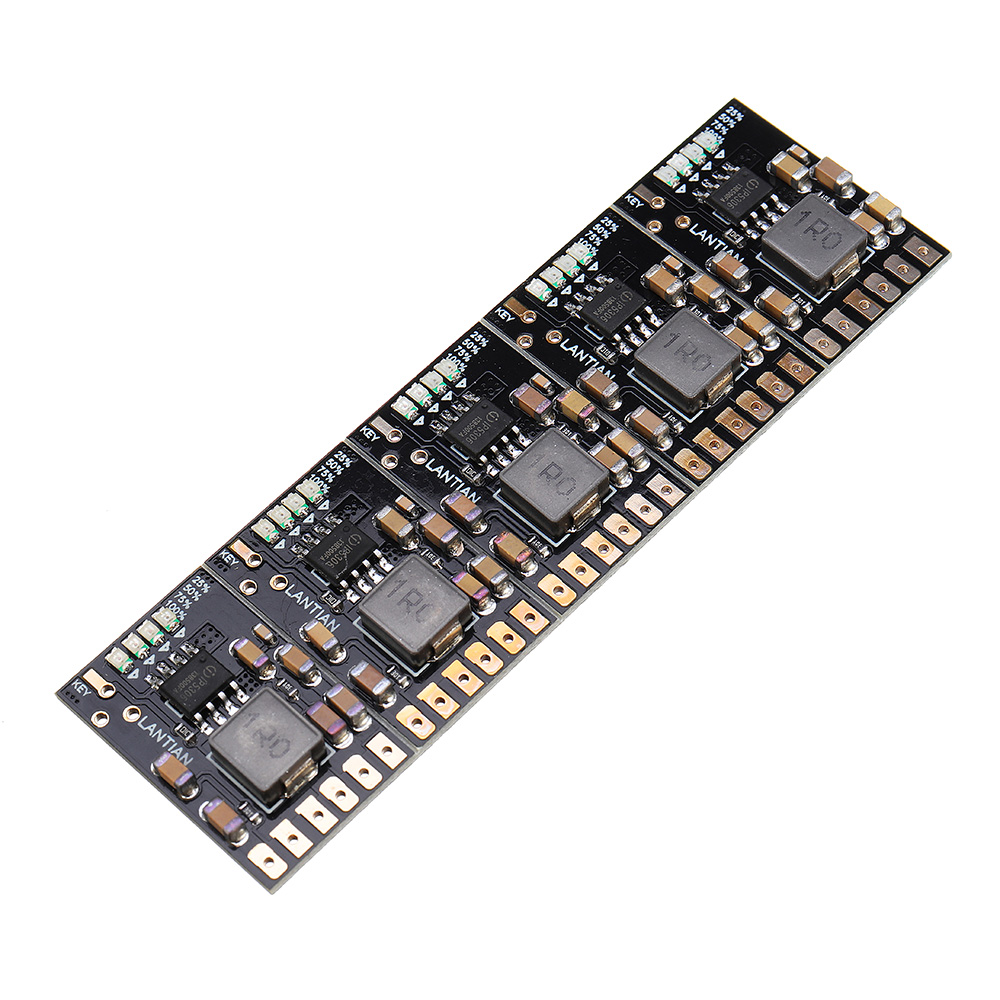

5 X BS301CV 5V / 2.1A Mobile Power DIY-module
