Omschrijving:

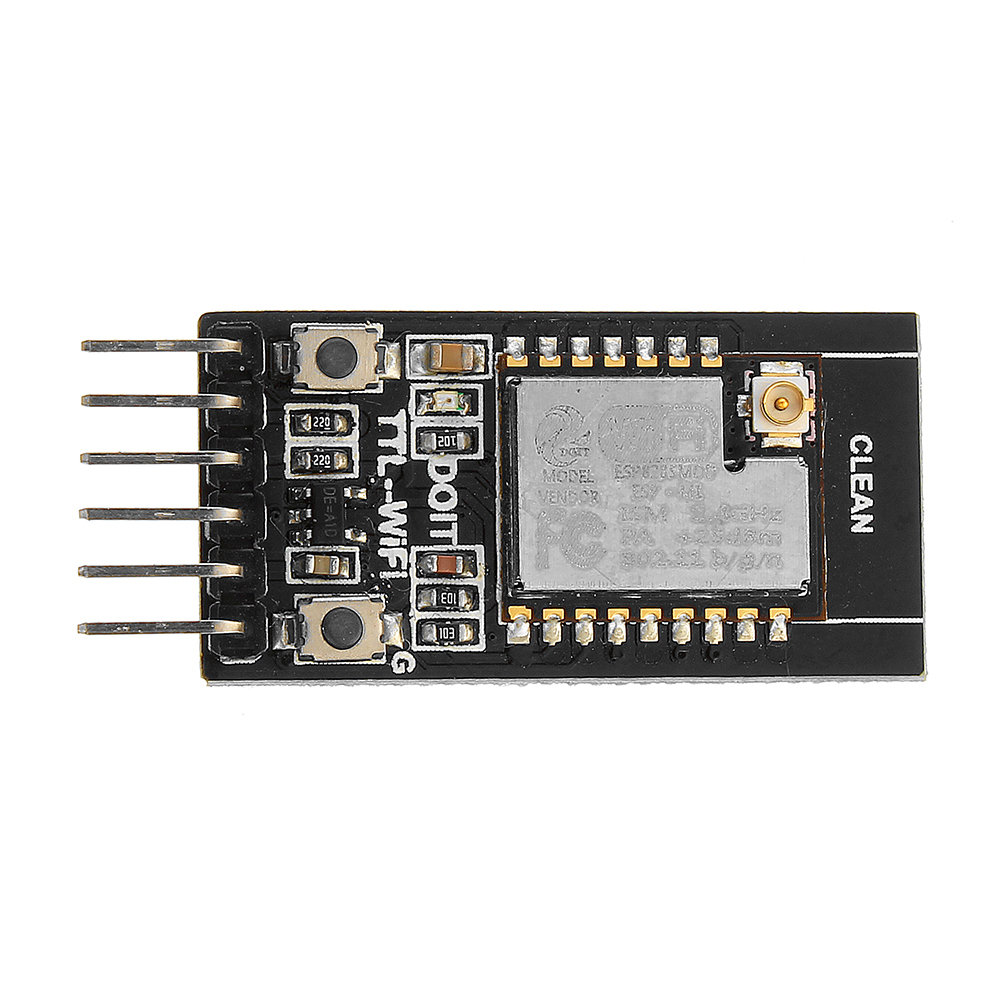

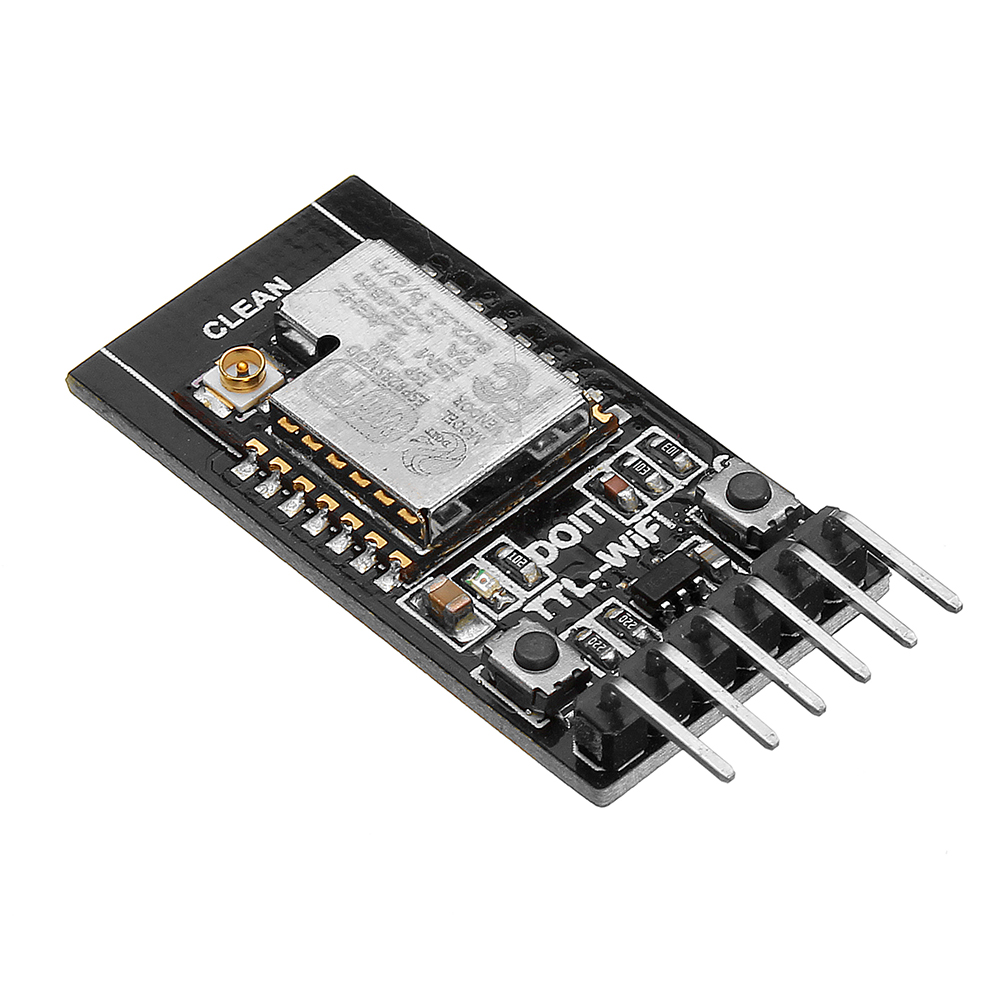

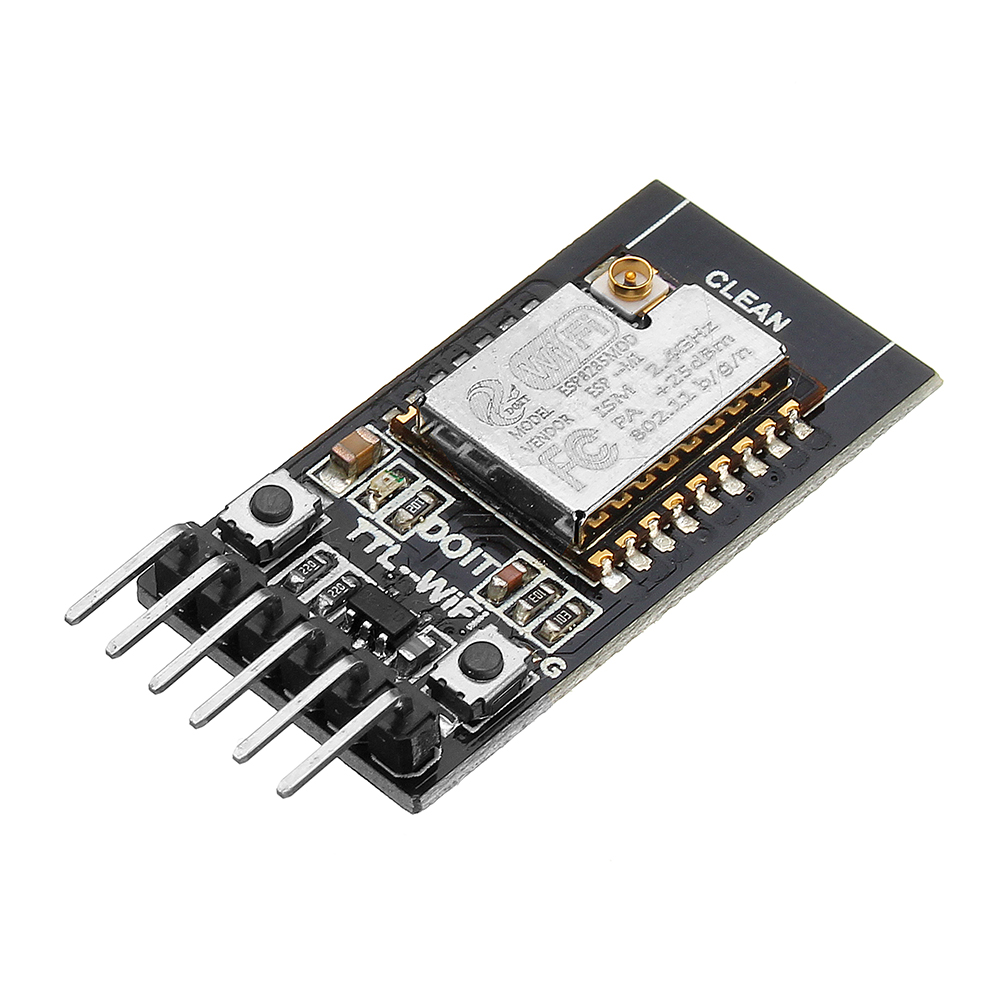

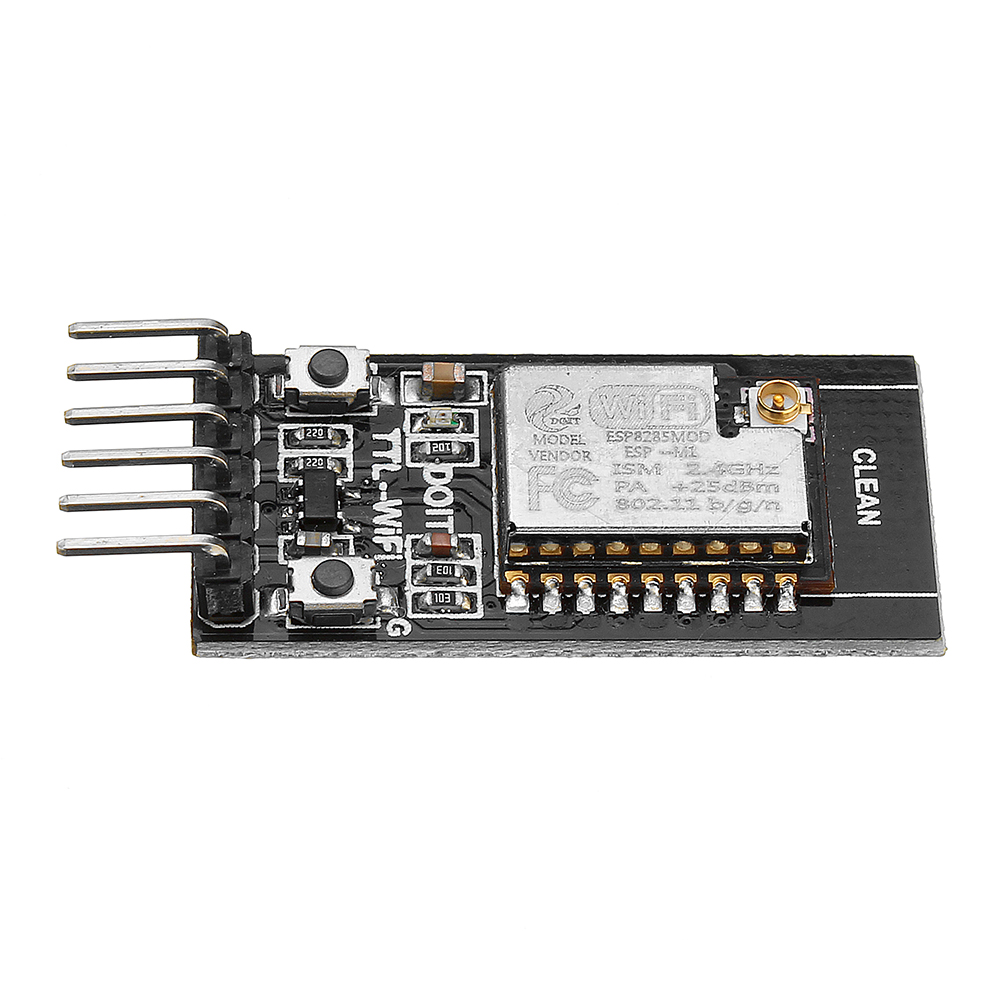

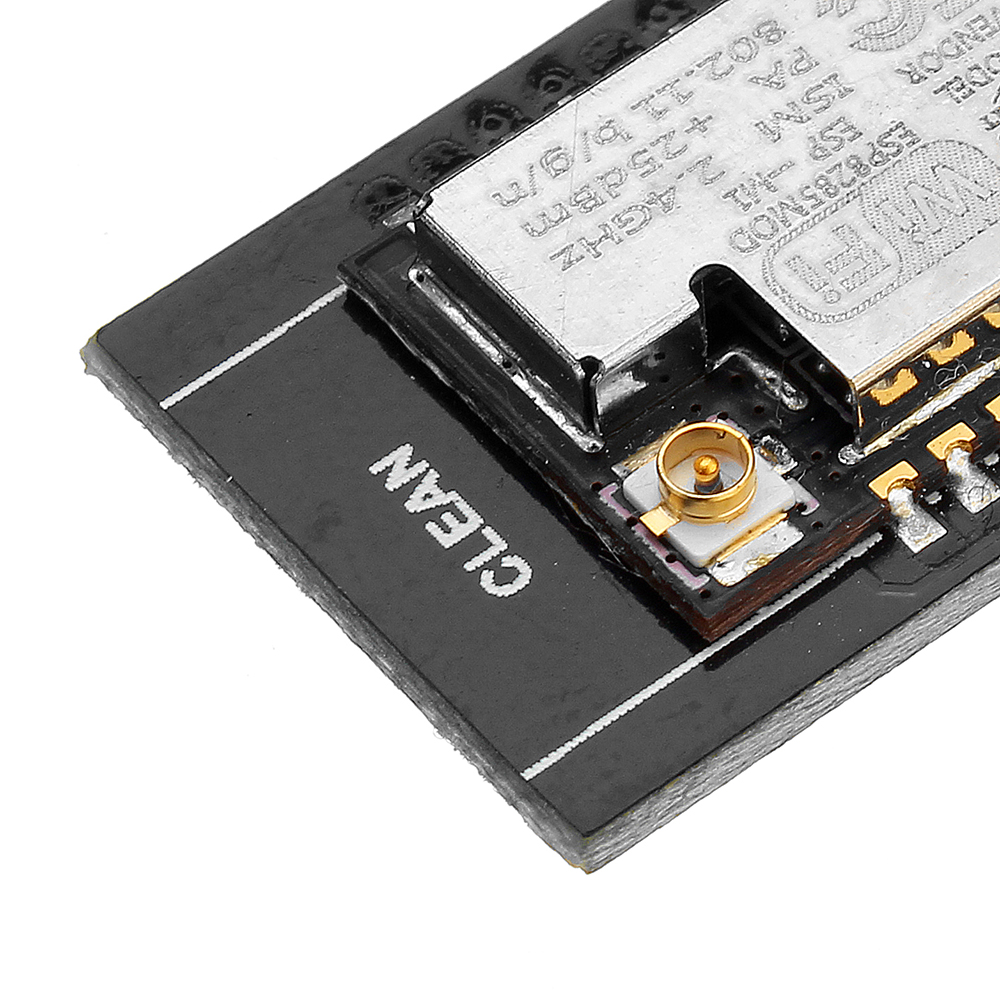

1. TTL-WiFi-module is ontwikkeld op basis van ESP-M1 WiFi-module, die leidt naar seriële poort TTL, EN, STATE en andere pinnen.
2. De nieuwste versie van Serial Port Transfer Firmware die in het product is ingebouwd, kan de realtime gegevensoverdracht van de TTL-poort naar WiFi / cloud voltooien, met een laag stroomverbruik, statusweergave en andere functies.
3. Deze module kan de originele bedrade seriële poort rechtstreeks vervangen om data-acquisitie en besturing van ingesloten apparaten te realiseren.
4. Het is volledig compatibel met de bestaande elektrische en fysieke interfaces van de Bluetooth-transmissiemodule.
5. Geoptimaliseerd de webpagina-interface, ondersteunt AP, STA, AP + STA-configuratiemodus, ondersteunt seriële poort baudrate van 300bps tot 3686400bps, ondersteunt TCP Server / Client, UDP Server / Client, UDP LAN-uitzending en andere functies. Tegelijkertijd compatibel met AT-opdrachtconfiguratie, is dit het meest kosteneffectieve WiFi-transparante transmissieproduct op de markt.
6. De ontvangst- en verzendprestaties van de seriële poort zijn sterk geoptimaliseerd. Het herverbindingsmechanisme in de WiFi STA-modus en het mechanisme voor opnieuw verbinden in de TCP Client-modus zijn speciaal ontworpen om een stabiele verbinding en verzending van de gegevensverbinding te waarborgen.
Voorzien zijn van:
Ingebouwde firmware firmware V3.0, betrouwbaar en stabiel, WEB-interfaceconfiguratie

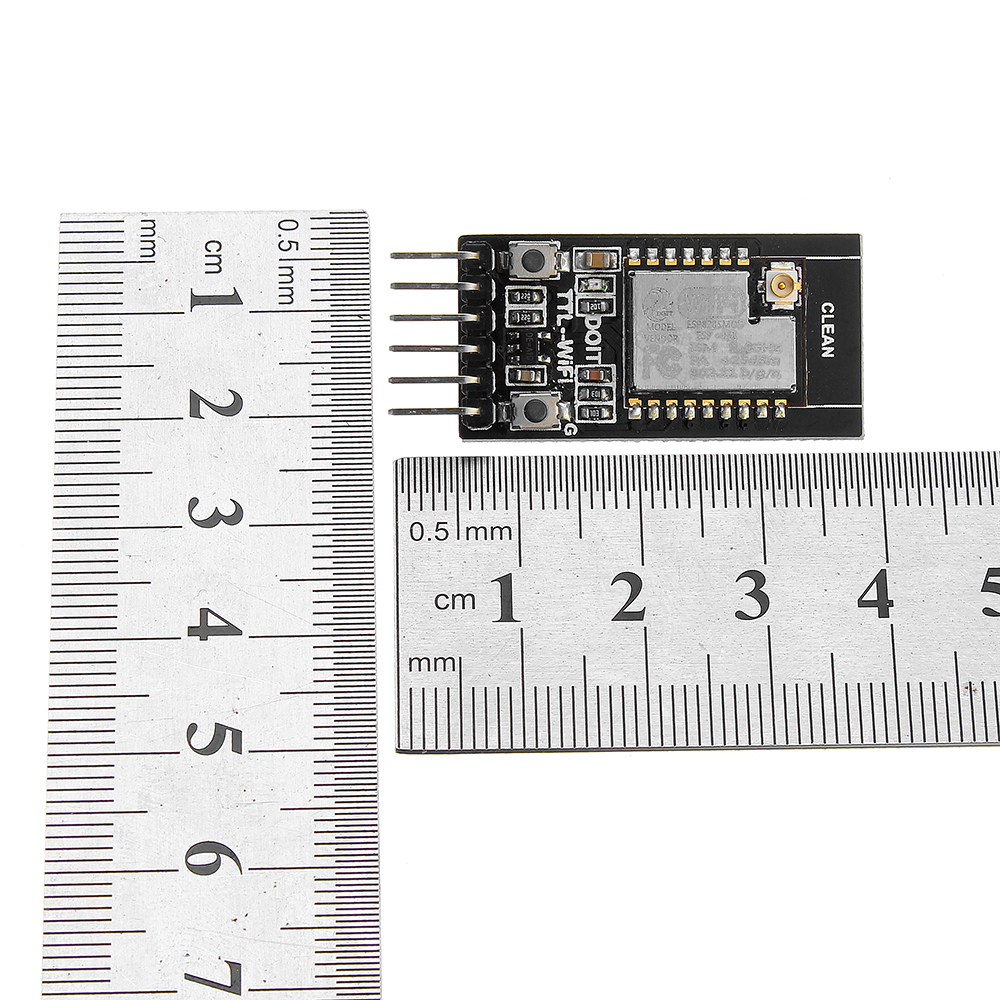

Op basis van ESP-M1 hoogwaardige WiFi-module is de totale afmeting 34 mm * 17 mm * 4 mm
Voedingsspanning: 4.5V ~ 6.0V, TTL-spanning: 3.3V (compatibel met 5.0V)

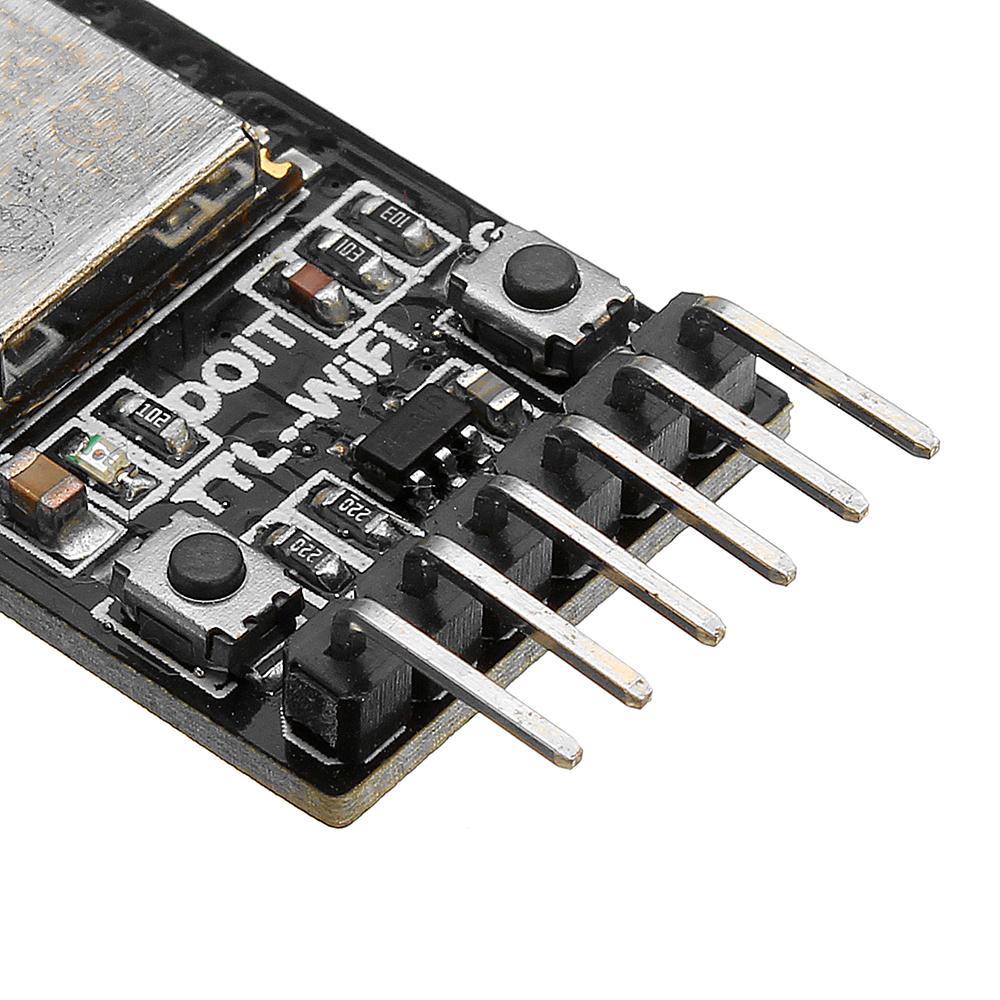

Toonaangevende pennen: STATE, TXD, RXD, EN
Gemiddelde stroom: 80 mA; 170 mA voor WiFi-gegevensoverdracht; 20 mA voor diepe slaapstand
Ondersteun seriële AT-instructie
Ondersteuning van herprogrammeerbare, OTA firmware-upgrade
Real-time naadloze overdracht van seriële poort en WiFi-gegevens
Ingebouwde HTTP-webserver om de configuratie van webpagina-parameters te ondersteunen
WiFi ondersteunt drie modi: AP, STA en AP + STA
Ondersteuning WiFi STA-modus automatische heraansluiting, TCP Client-modus automatische heraansluiting
Seriële poort ondersteunt het instellen van de baudrate, databit, pariteitscontrole, stopbit en uitbestedingstijd
Ondersteunde baudrate (bps): 300/600/1200/2400/4800/9600/19200/38400/57600/74800/115200/230400/460800/921600/1843200/3686400
Ondersteuning van AP-enablement, aangepaste SSID / wachtwoord, aangepaste IP en segment, enz
Perifere hotspots automatisch scannen, ondersteuning bieden voor STA-ondersteuning, DHCP, aangepaste IP- en netwerksegmenten, enz
Ondersteuning van TCP-server, TCP-client, UDP-server, UDP-client en UDP LAN-uitzendingen
Het externe serveradres ondersteunt automatische DNS-domeinnaam
Ondersteunt de kijkstatus via AT-instructies
IO4 is geïntroduceerd om de WiFi-status te karakteriseren
Werktemperatuurbereik: - 40 ° C ~ 125 °C
Applicatiescenario's: smart home, draadloze gegevensverzameling en -transmissie, slimme autocontrole, draadloze seriële printer, LED-buitenverlichting, industriële besturing, enz.
Pakket inbegrepen:
5 x module voor draadloze WiFi-seriële transmissies
5 x module voor draadloze WiFi-seriële transmissies
