Beschrijving:

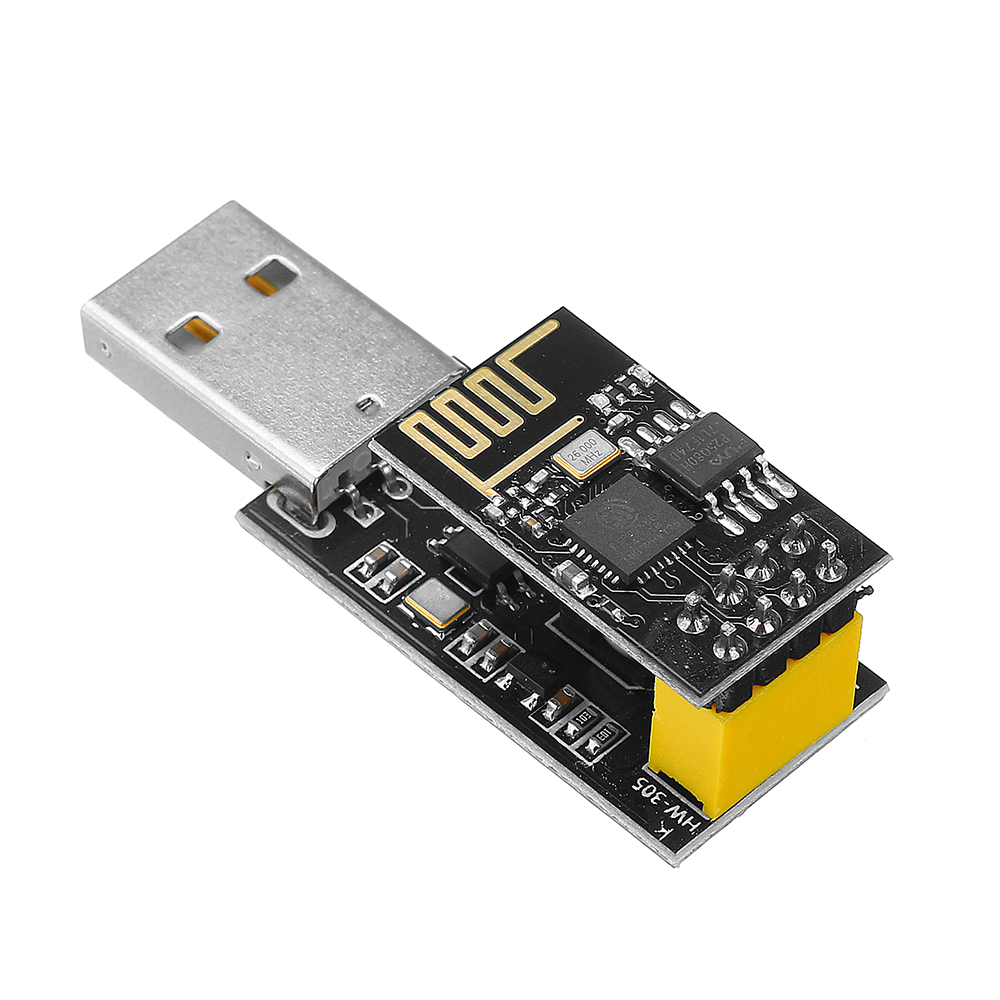

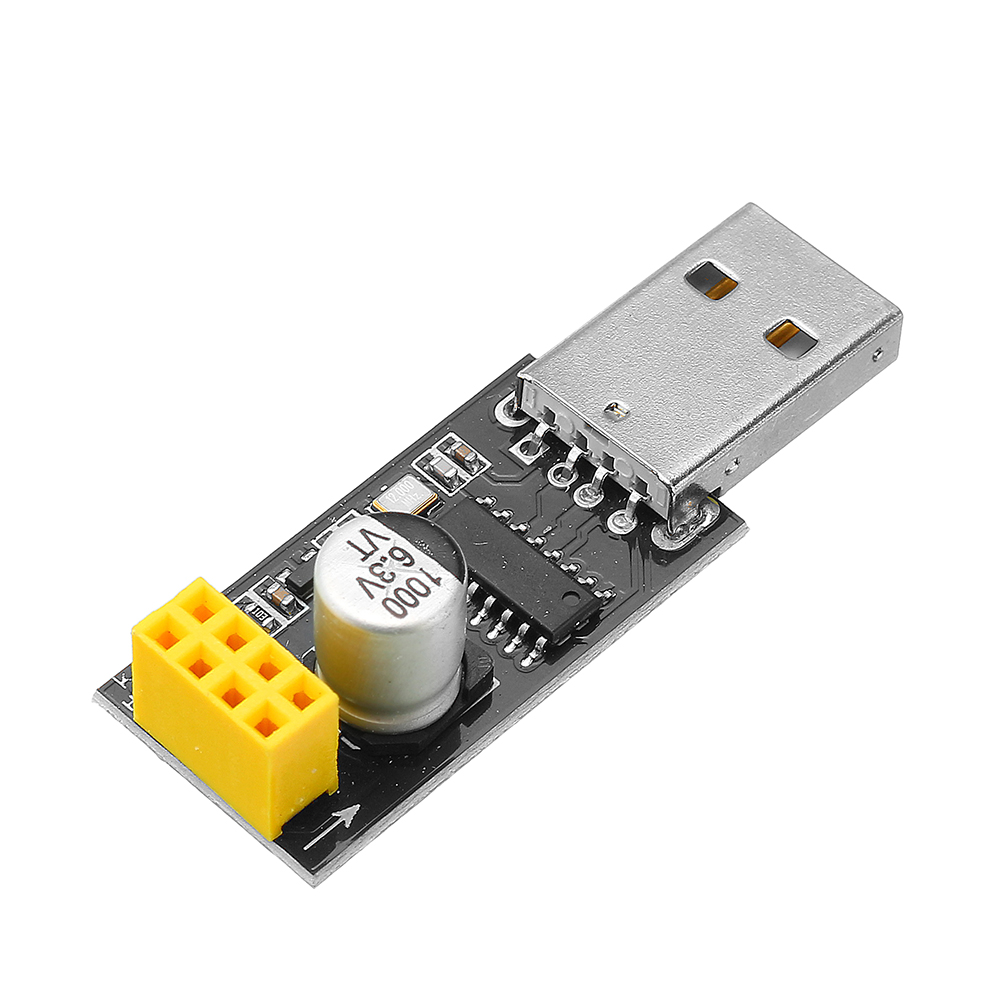

Deze module is een USB-adapter / programmeerapparaat voor ESP8266 modules van het type ESP-01.

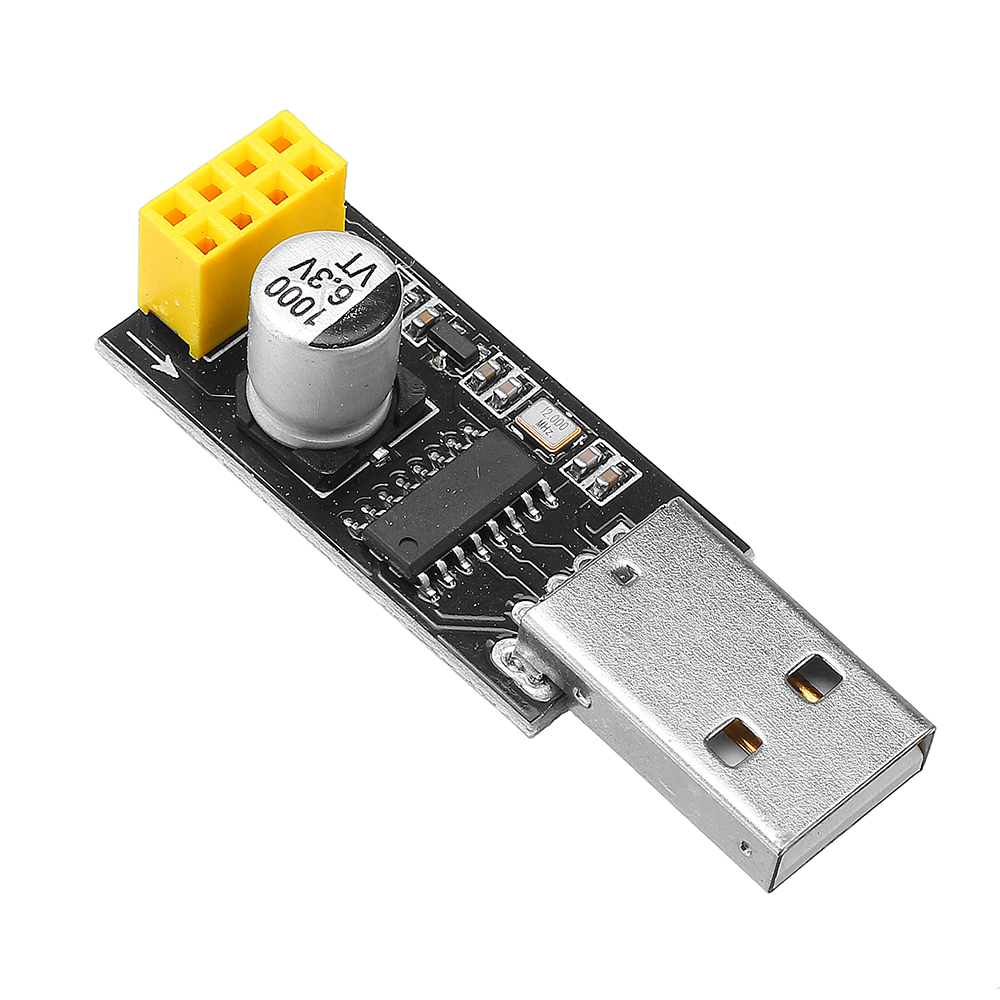

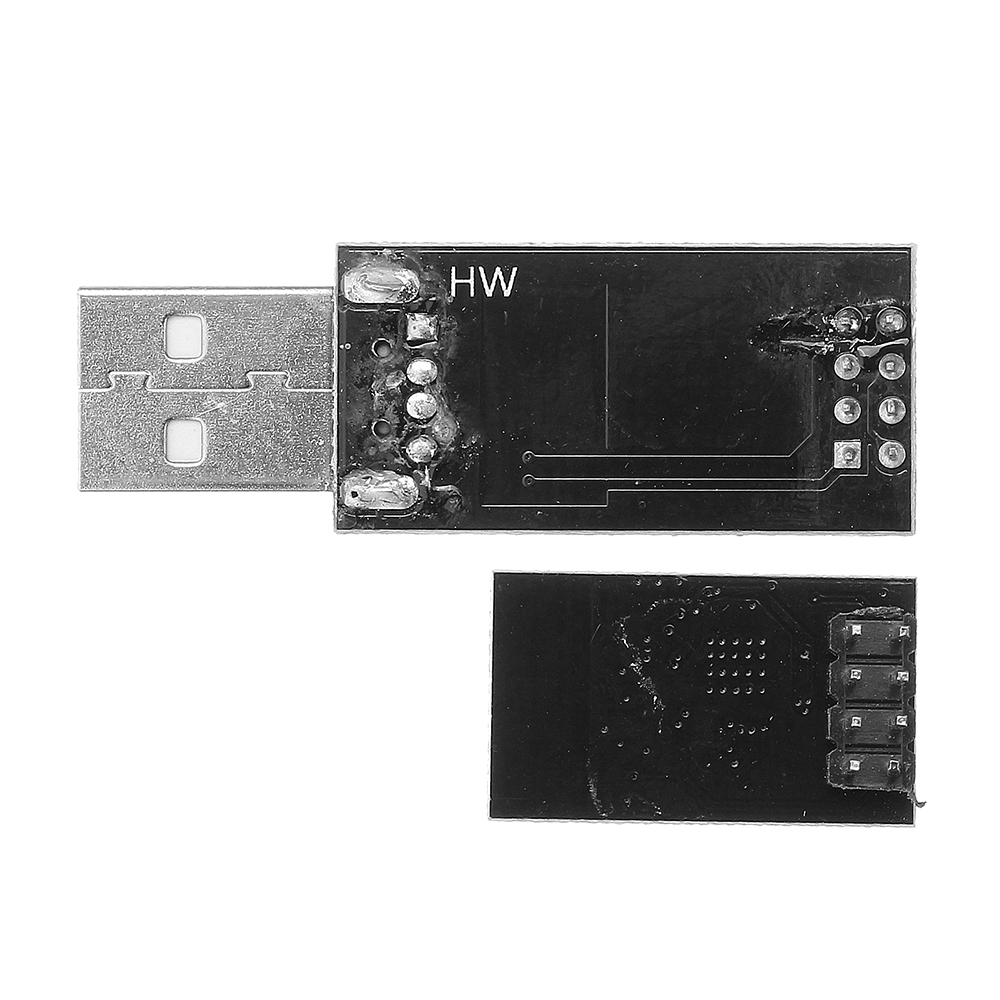

Hij is handig uitgerust met een vrouwelijke header van 2x4P 2.54mm om de ESP01 aan te sluiten (volgens afbeelding 2) en hem direct te configureren of uit te voeren.

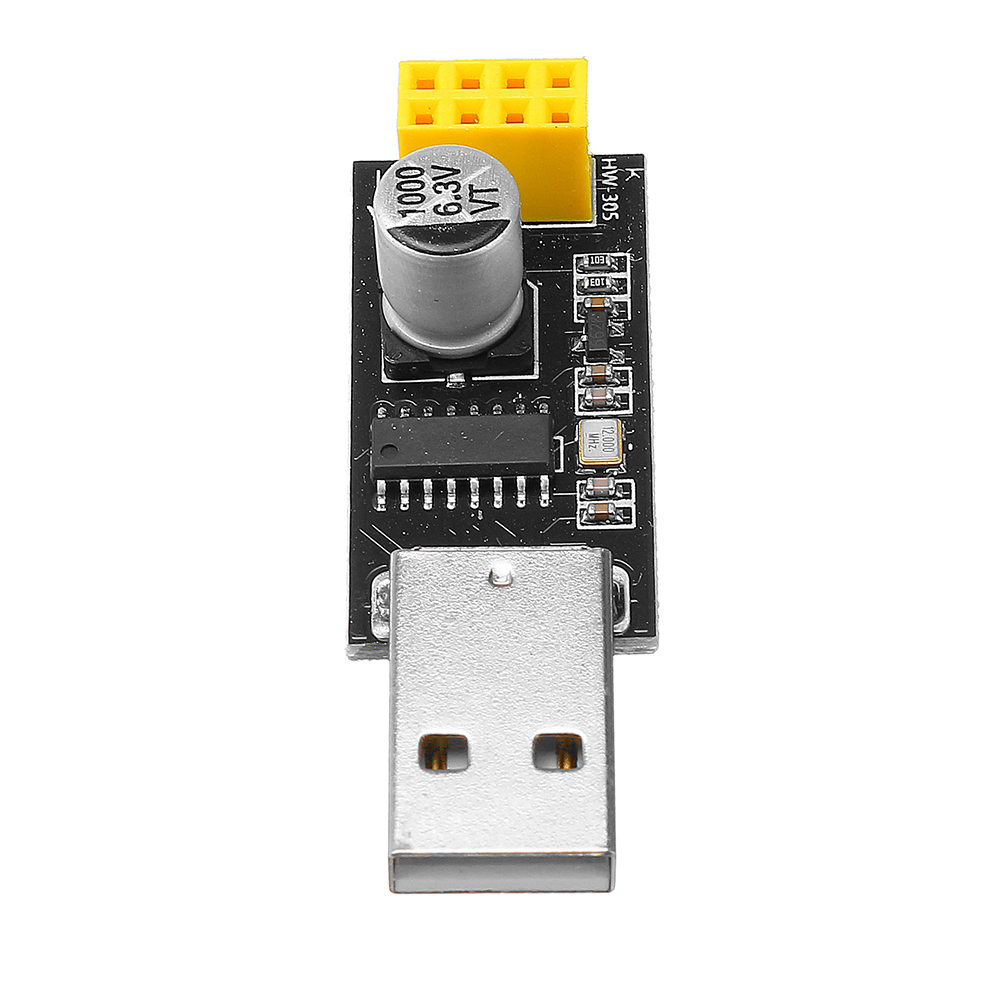

Een grote 1000μF-dop zal helpen om een constante 5.0V VCC van de USB-bus en jumper (aan de rechterkant van de 2x4P-header) (we bieden geen jumpers !!!!) te gebruiken om de GPIO0-lijn te configureren volgens nodig heeft.
De module is gebaseerd op de USB-UART-brug CH340 van WCH, die compatibel is met alle platforms.
Notitie:
Voor een gebruik met het ESP8266-platform en voor IDE is het noodzakelijk om handmatig de GPIO0-status voor de werkmodus te schakelen, om een volledig automatische upload te krijgen, is het hoogstwaarschijnlijk mogelijk om voor een zeer beperkte inspanning een ongebruikte controlelijn van CH340 toe te wijzen om de GPIO0-lijn te besturen (waarschijnlijk ten koste van een noodzakelijke logische inversie), raadpleeg de CH340-datasheet en het belangrijkste voor de NodeMCU V0.9 die de CH340 gebruiken en deze oplossing al implementeert, het schema is open source en gemakkelijk beschikbaar.

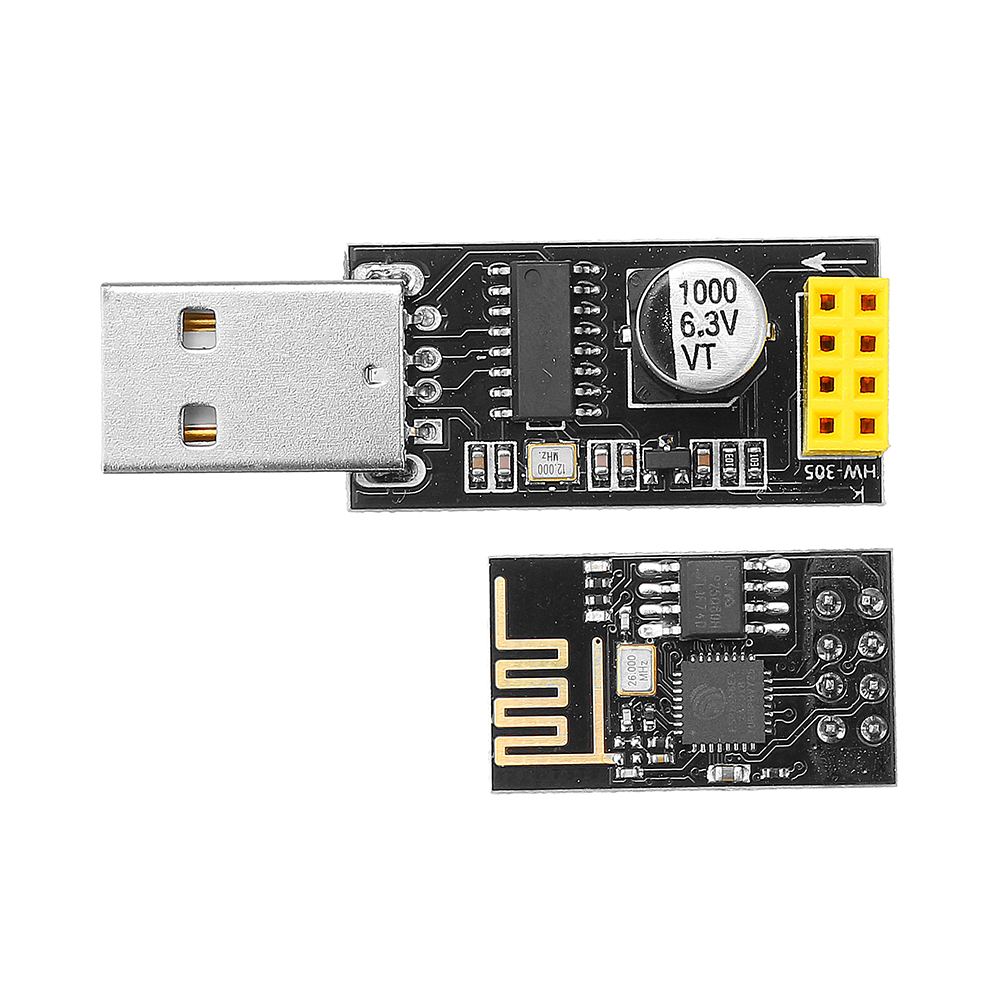

Pakket bestaat uit:
5 x USB-adapter
Module 5 x ESP8266
