5 STKS LANTIAN 4 In 1 2.1A 4.2 V Lading Ontlader DC-DC Boost Converter 3.7 V naar 5V UPS PDB Board
Merknaam: LANTIAN
Artikelmodel: BS301CV
Laadspanning: DC 4,65V-5,5V

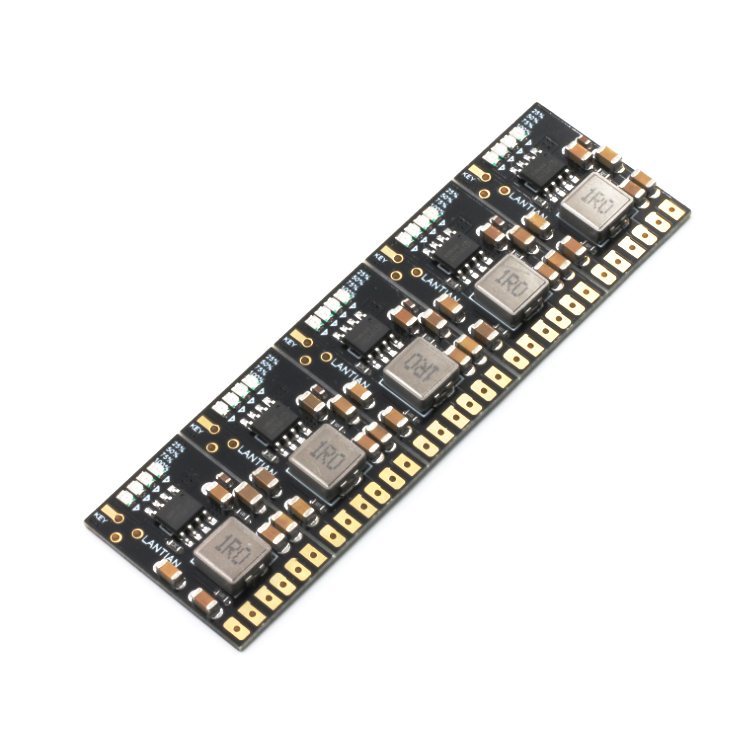

5 x BS301CV 5V / 2.1A Mobile Power Diy-module
BS301CV is een multifunctionele 3.7V / 4.2V Mobile Power Diy-module, 3-in-1 Functie: opladen, ontladen en batterijbeveiliging.
Het is zeer geschikt voor doe-het-zelver mobiel vermogen.
Specificatie:Merknaam: LANTIAN
Artikelmodel: BS301CV
Laadspanning: DC 4,65V-5,5V
Laadstroom: 0-2.1A
Ruststroom laden: 100uA
Vollaadspanning: 4.2V + -1%.
Ontlaadstroom: 0-2.4A;
Losse ruststroom: 50uA
De omzettingsefficiency van de lossing: maximum 96%
Uitgangsspanning: 5V
Uitgangsstroom: 0-2.1A;
Bedrijfstemperatuur: -20 ° tot + 85 °
Afmeting: 25,2 x 16 x 4 mm
Gewicht: 2g
Pakket inbegrepen:Wordt geleverd met batterijbescherming, geen batterijbeschermingskaart nodig
(als uw batterij wordt geleverd met een beschermende plaat, maakt dit niet uit)
Overstroombeveiliging (OCP)
Overspanningsbeveiliging (OVP)
Kortsluitbeveiliging (SCP)
Overtemperatuurbeveiliging (OTP)
Knop modus
De duur van de knop is langer dan 50 ms, maar minder dan 2 seconden, wat betekent dat u kort drukt. Kort indrukken zal de batterij-indicator inschakelen en de output verhogen.
De twee opeenvolgende korte drukken binnen 1 seconde schakelen de boostoutput en het vermogensdisplay uit.

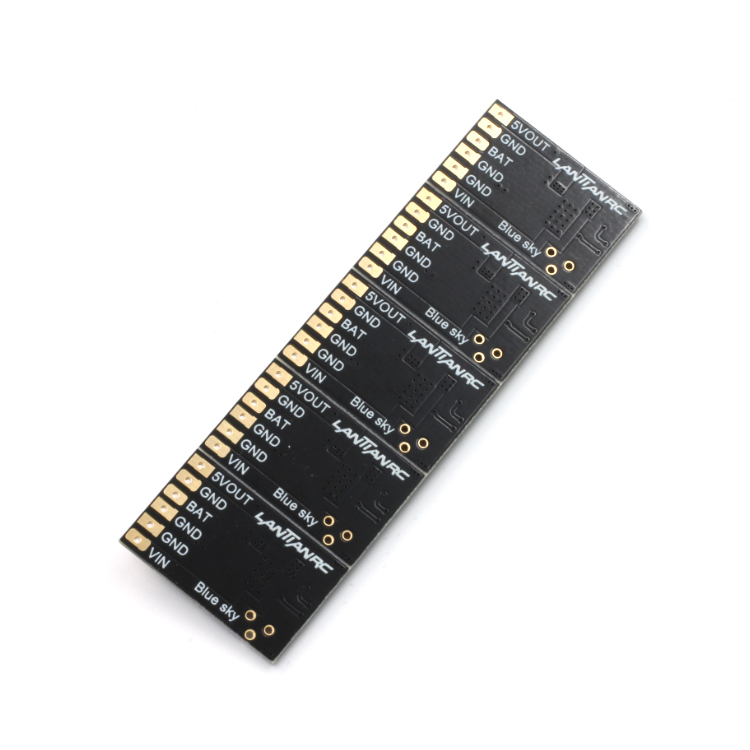

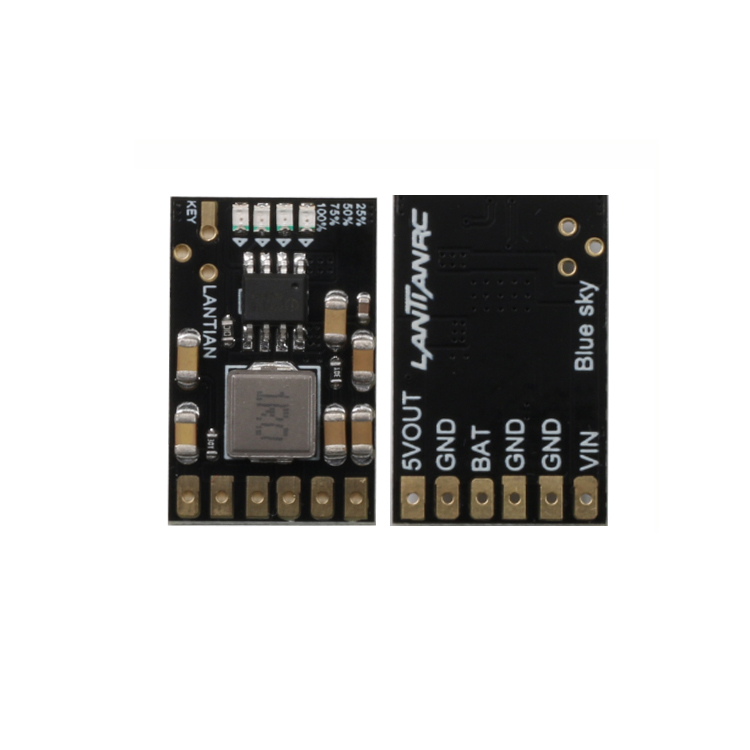

Pin beschrijving:
1 VIN: laadpoort +
2 GND: laadpoort -
3 GND: Batterijpoort -
4 BAT: Batterijpoort +
5 GND: Uitgangspoort -
6 VOUT: Uitgangspoort +
7 KEY: Uitgang triggerpoort (lage pulstrigger)
1 In ontlaadmodus (In de laadmodus is de KEY-functie ongeldig),
de KEY Trigger één keer, schakel de uitgang in; continue trigger twee keer: schakel de uitgang uit.
2 Wanneer de belasting wordt geopend, wordt de uitvoer automatisch ingeschakeld.
Maar als de belasting lager is dan 50MA, wordt de uitvoer na 30 seconden uitgeschakeld
3 Tijdens het opladen, tijdens het ontladen, is dit toegestaan
NOTITIE:
Als de uitgangsbelastingsstroom kleiner is dan 50MA, schakelt u de uitgang na 30 seconden uit.
Als de uitgangsbelastingsstroom groter is dan 50MA, zet u de uitgang continu aan
Deze module is niet geschikt voor ononderbroken stroomvoorziening (ups). Als u de UPS-module nodig hebt,5 x BS301CV 5V / 2.1A Mobile Power Diy-module
