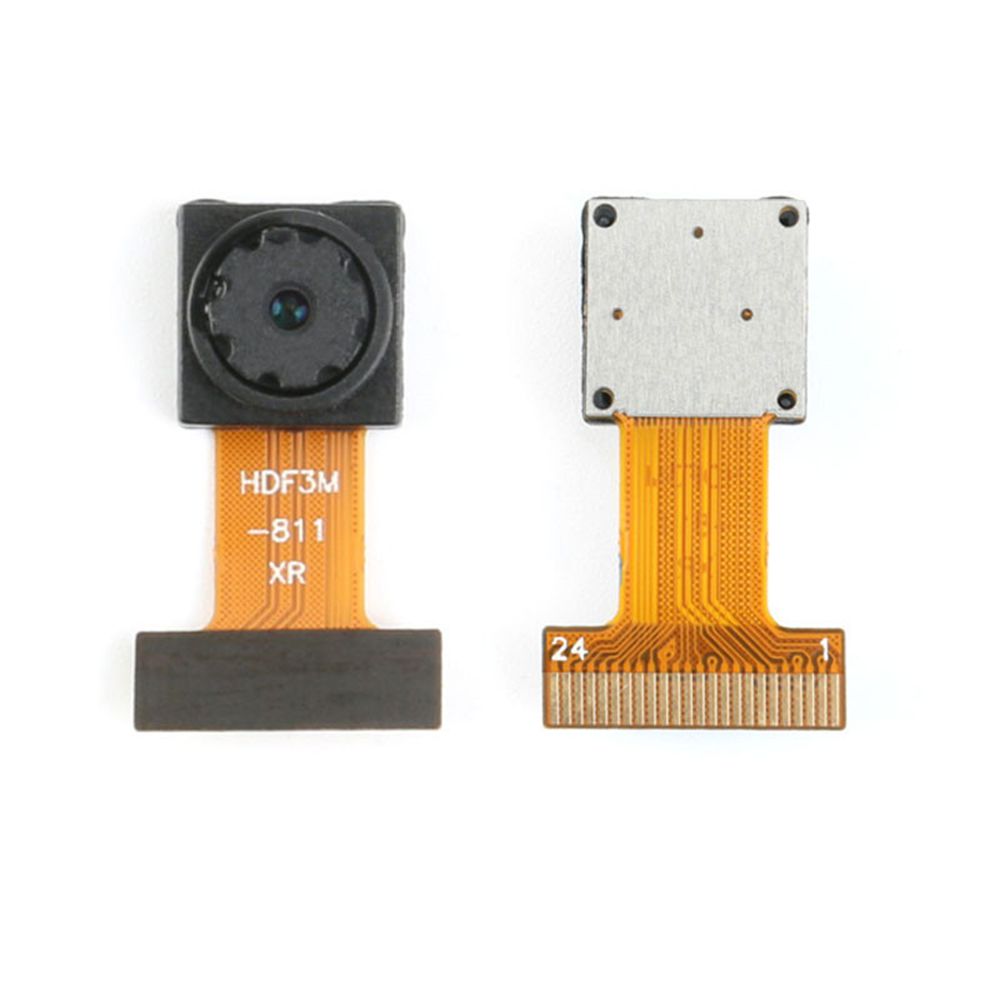

OV2640 Camera
Klik om het document te downloaden: OV2640
Kenmerken:
1. De OV2640 is een 1/4-inch CMOS UXGA (1632 * 1232) beeldsensor. Het kleine formaat en de lage bedrijfsspanning van de sensor bieden alle functies van een enkele UXGA-camera en beeldprocessor.
2. Via de SCCB-busbesturing kan deze 8/10-bits beeldgegevens van verschillende resoluties uitvoeren, zoals volledig beeld, subbemonstering, zoomen en venster. De UXGA-afbeelding van dit product kan oplopen tot 15 frames per seconde (tot 30 frames voor SVGA en 60 frames voor CIF). Gebruikers hebben volledige controle over de beeldkwaliteit, het gegevensformaat en de verzending.
3. Alle beeldverwerkingsfuncties inclusief gammacurve, witbalans, contrast, chroma, enz. Kunnen worden geprogrammeerd via de SCCB-interface. Beeldsensors gebruiken unieke sensortechnologie om de beeldkwaliteit te verbeteren en scherpe en stabiele kleurenafbeeldingen te verminderen door optische of elektronische defecten zoals vast patroongeluid, vegen en zweven te verminderen of te elimineren.
Notitie: Deze cameramodule leidt slechts tot enkele pennen van de sensorchip van de CSP-verpakking en een optische lens. Er zijn geen geïntegreerde randcomponenten, dus u moet het zelf ontwerpen.
specificaties:
Gebruikt een pixelgrootte van 1,4 μm * 1,4 μm en gebruikt technologie voor betere prestaties (hoge gevoeligheid,
Weinig overspraak en weinig ruis)
Automatische beeldbesturingsfuncties: automatische belichting (AEC), automatische witbalans (AWB), automatische eliminatie van lichte strepen,
Automatische zwartniveau-kalibratie (ABLC) en automatisch banddoorlaatfilter (ABF).
Ondersteuning van beeldkwaliteitscontrole: kleurverzadigingsaanpassing, toonaanpassing, gammacalibratie, scherpte en lenskalibratie
Standaard SCCB-interface, compatibel met de IIC-interface
Ondersteuning RawRGB, RGB (RGB565 / RGB555 / RGB444), CCIR656, YUV (422/420),
YCbCr (422) en gecomprimeerde afbeelding (JPEG) uitvoerformaten
Ondersteuning van QSXGA (500W) beeldformaat-uitvoer en schaal naar elk ander formaat
Flash-ondersteuning
Ondersteuning voor beeldschaling, panning en vensterinstellingen
Ondersteuning van beeldcompressie om JPEG-beeldgegevens uit te voeren
Ondersteuning voor digitale video-interface (DVP) en MIPI-interfaces
Ondersteuning autofocus
Ingebouwde ingesloten microprocessor
Opmerking: deze cameramodule leidt slechts tot enkele pinnen van de sensorchip van de CSP-verpakking en een optische lens. Er zijn geen geïntegreerde randcomponenten, dus u moet het zelf ontwerpen.
Pakket inbegrepen:

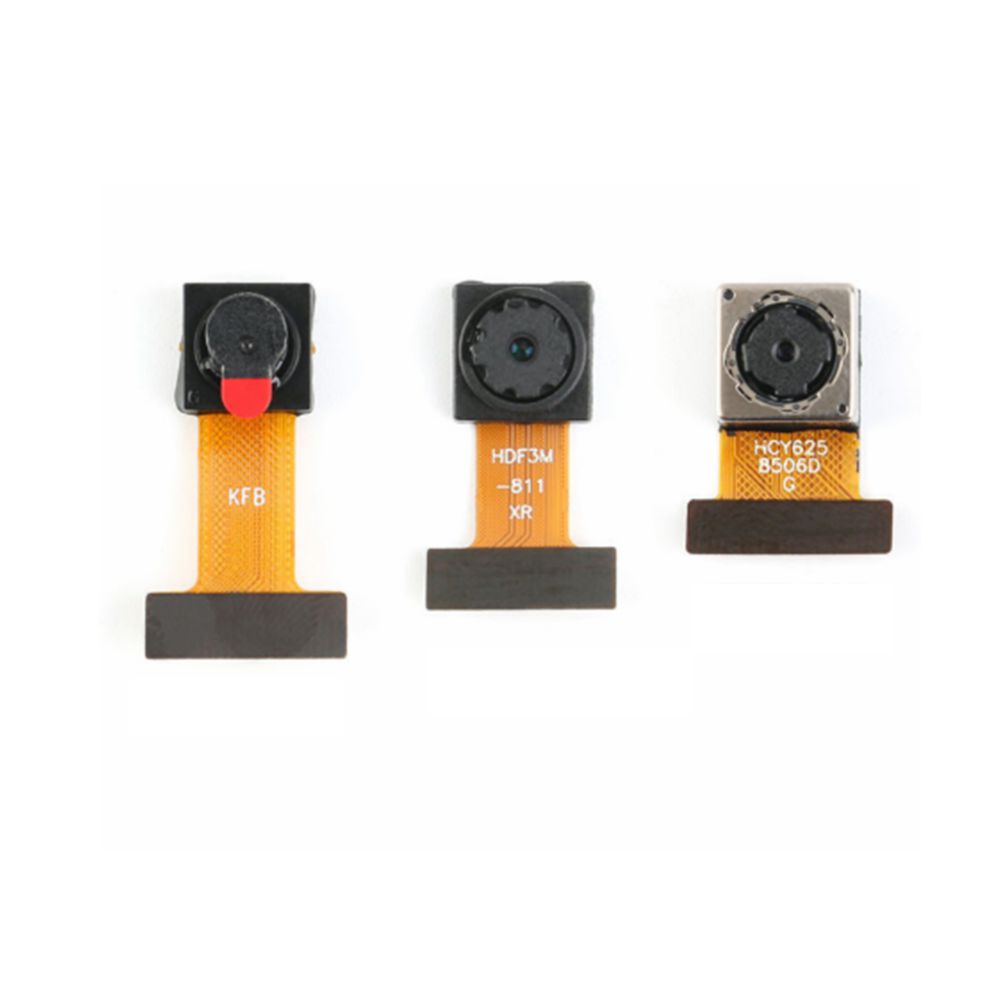

5 x Mini OV2640 Cameramodule
