instructies:
- De enkele PWM-generator heeft slechts één set PWM1-uitgangen en de frequentie en inschakelduur zijn onafhankelijk instelbaar.

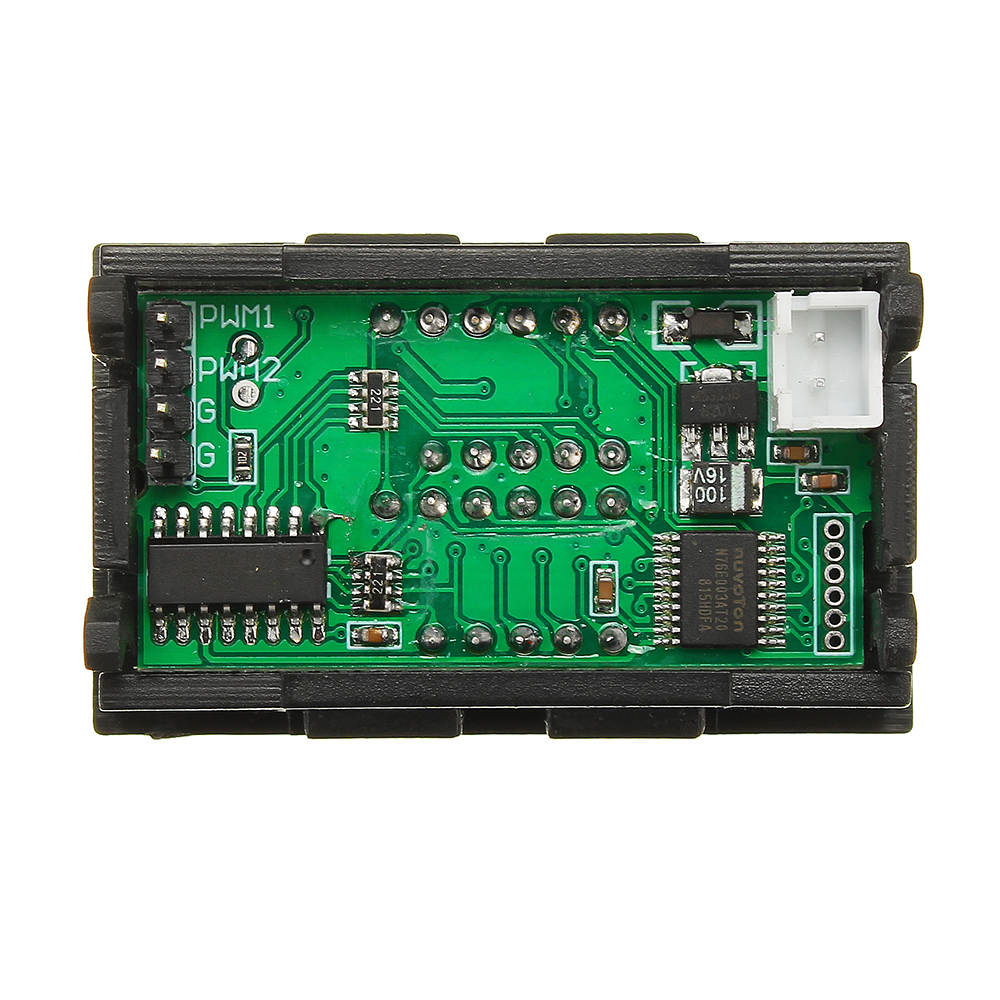

Tweerichtingscomplementair PWM heeft twee sets PWM1- en PWM2-uitgangen. De twee reeksen frequenties hebben dezelfde frequentie en hun werkingscycli zijn complementair.
specificaties:
- Instelbare frequentie 1-160 KHz
- Inschakelduur 0-100% instelbaar
- Bedrijfsspanning: 4V ~ 30V
- Frequentiebereik: 1Hz ~ 160KHz
- Frequentie nauwkeurigheid: 2%
- Signaal laadvermogen: uitgangsstroom 5 ~ 30mA
- Uitgang amplitude: de amplitude is gelijk aan de werkspanning.
- Inschakelduur 0 ~ 100% instelbaar
- PWM uitgang, kan de frequentie, duty cycle instellen
- De frequentie is verdeeld in vier bereiken, waarbij automatisch wordt overgeschakeld:
1.XXX (geen decimale punt): 1Hz ~ 999Hz, eenheid 1Hz
2.X.XX (decimaalpunt in honderden): de waarde is 1.00KHz tot 9.99KHz in 0.01KHz
3.XX.X (decimale punt in tien cijfers): de waarde is 10.0KHz ~ 99.9KHz, de eenheid is 0.1KHz
4.XXX (volledige decimale punt): waarde 100 kHz ~ 160 kHz, eenheid 1 kHz
bv:
100 staat voor 100Hz

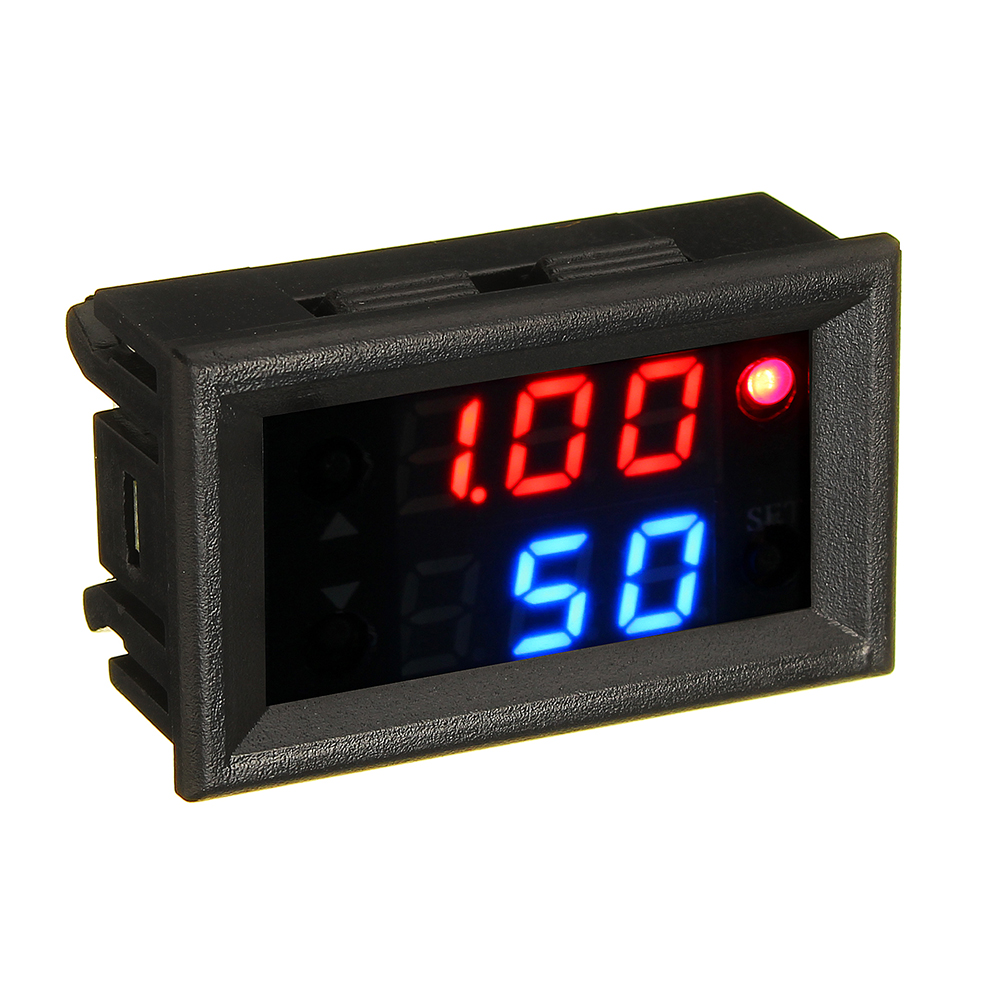

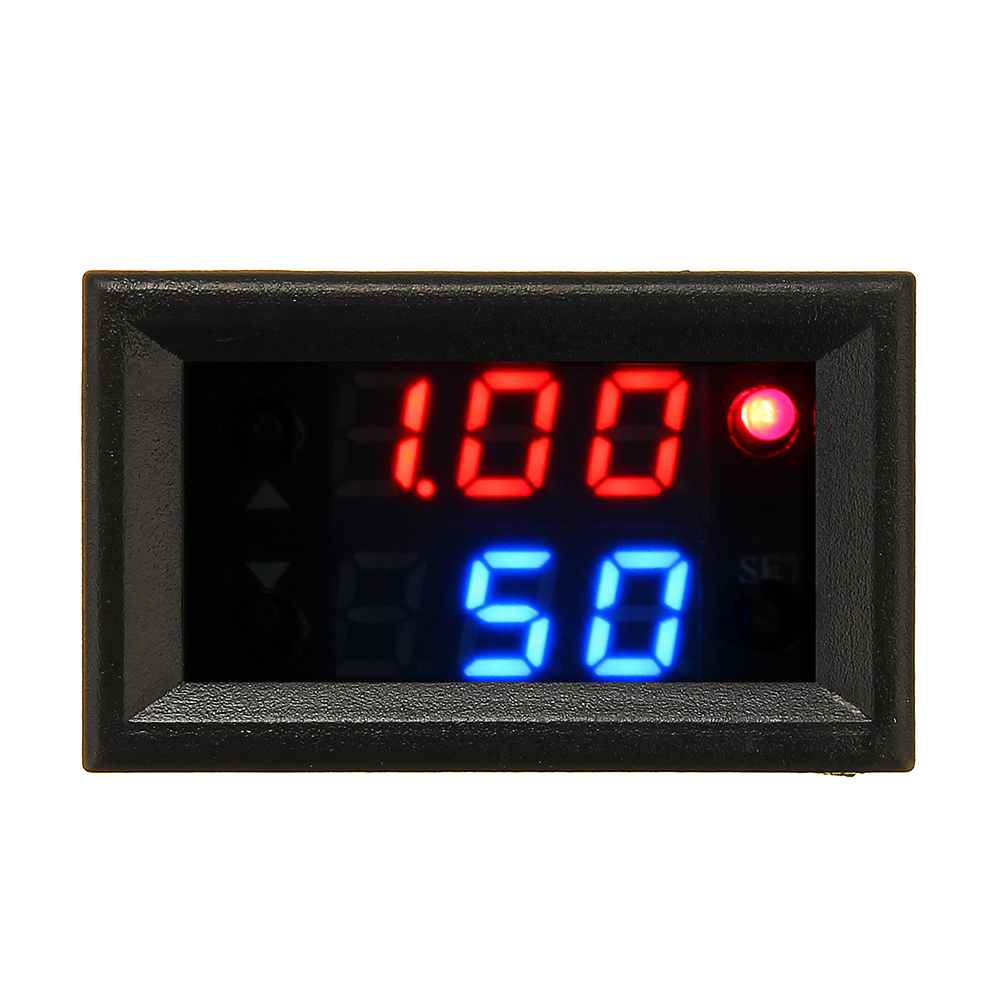

1.00 betekent 1.00KHz
10.0 betekent 10 KHz
1.0.0. Vertegenwoordigt 100 Khz
Instellingsproces:
1. Druk op de knop SET. De frequentieparameter knippert. Stel de frequentie in met de knop OMHOOG of OMLAAG.
2. Druk op de knop SET. De duty cycle-parameter knippert. Stel de duty-cycle in door op de UP- of DOWN-toets te drukken.
3. Druk op de knop SET om de instelling te verlaten
4. Houd de UP- en DOWN-toetsen lang ingedrukt om snel te verhogen of te verlagen
5. De gegevens worden automatisch opgeslagen en alle instellingsparameters worden opgeslagen als de stroom is uitgeschakeld.
toepassingen:
1. Het wordt gebruikt als een blokgolfsignaalgenerator om blokgolfsignalen te genereren voor ontwikkeling en gebruik.
2. Gebruikt om een blokgolfsignaal te genereren dat een stappenmotordriver drijft.
3. Genereer instelbare pulsen voor gebruik door de MCU.
4. Maak instelbare pulsen om de bijbehorende schakelingen te regelen.
Pakket inbegrepen:

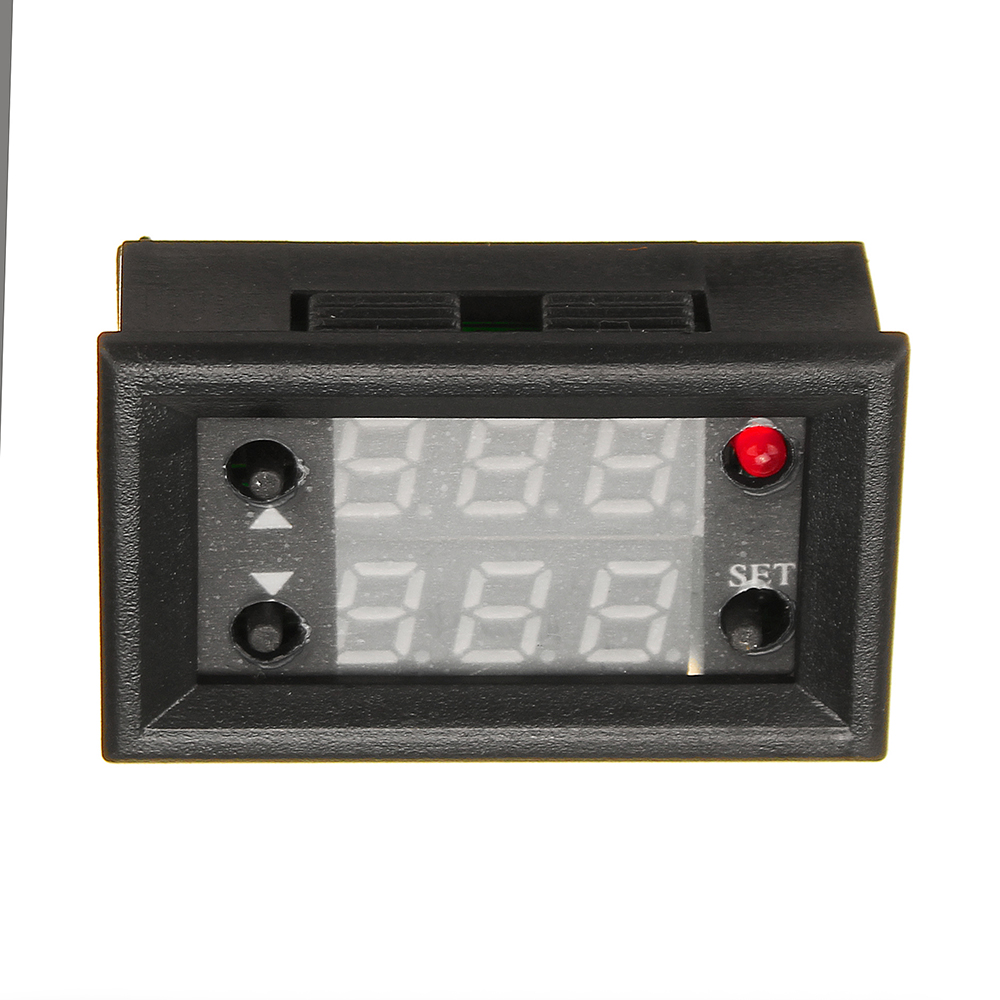

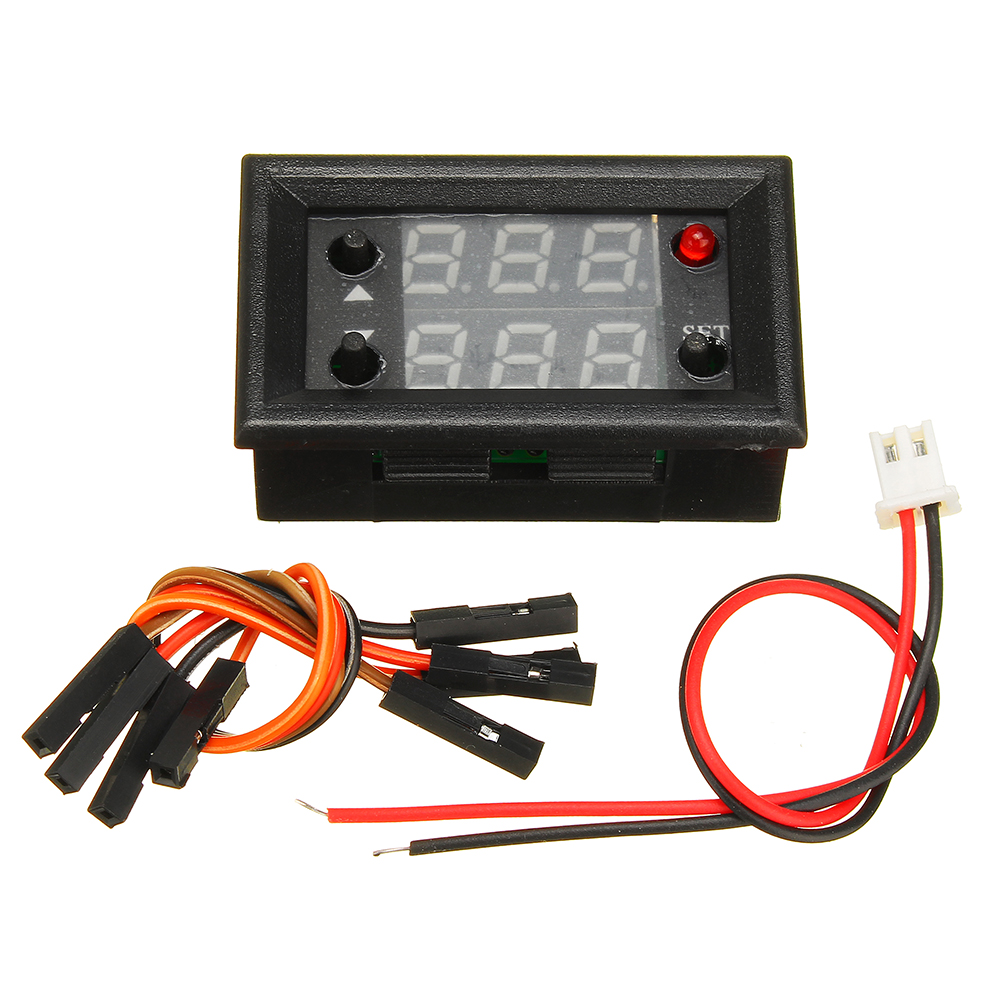

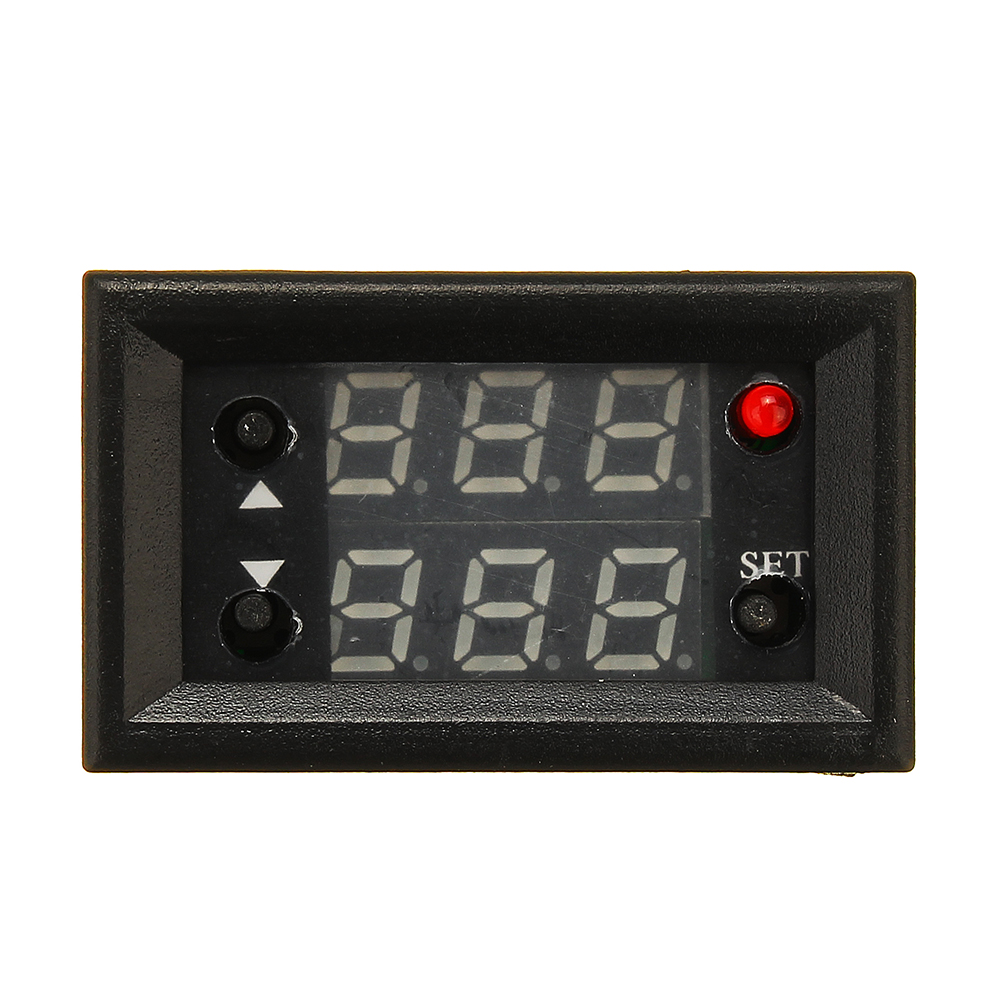

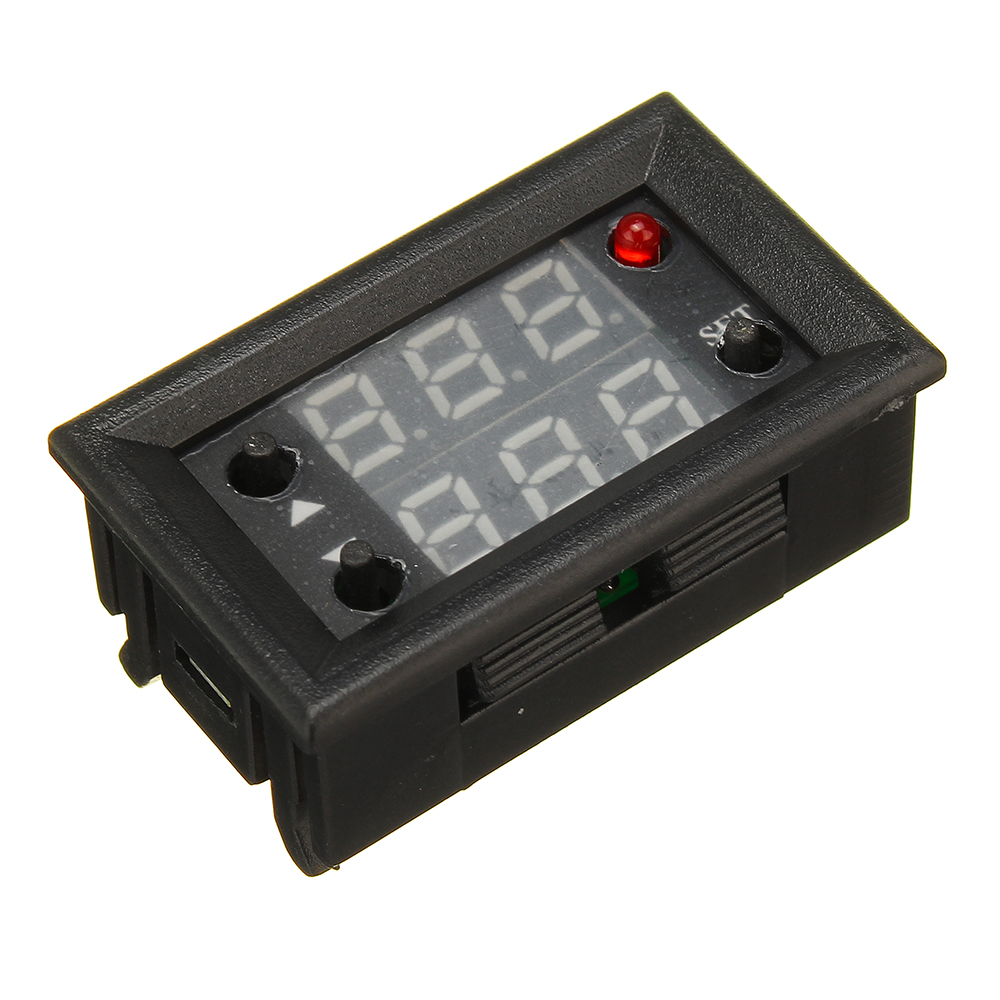

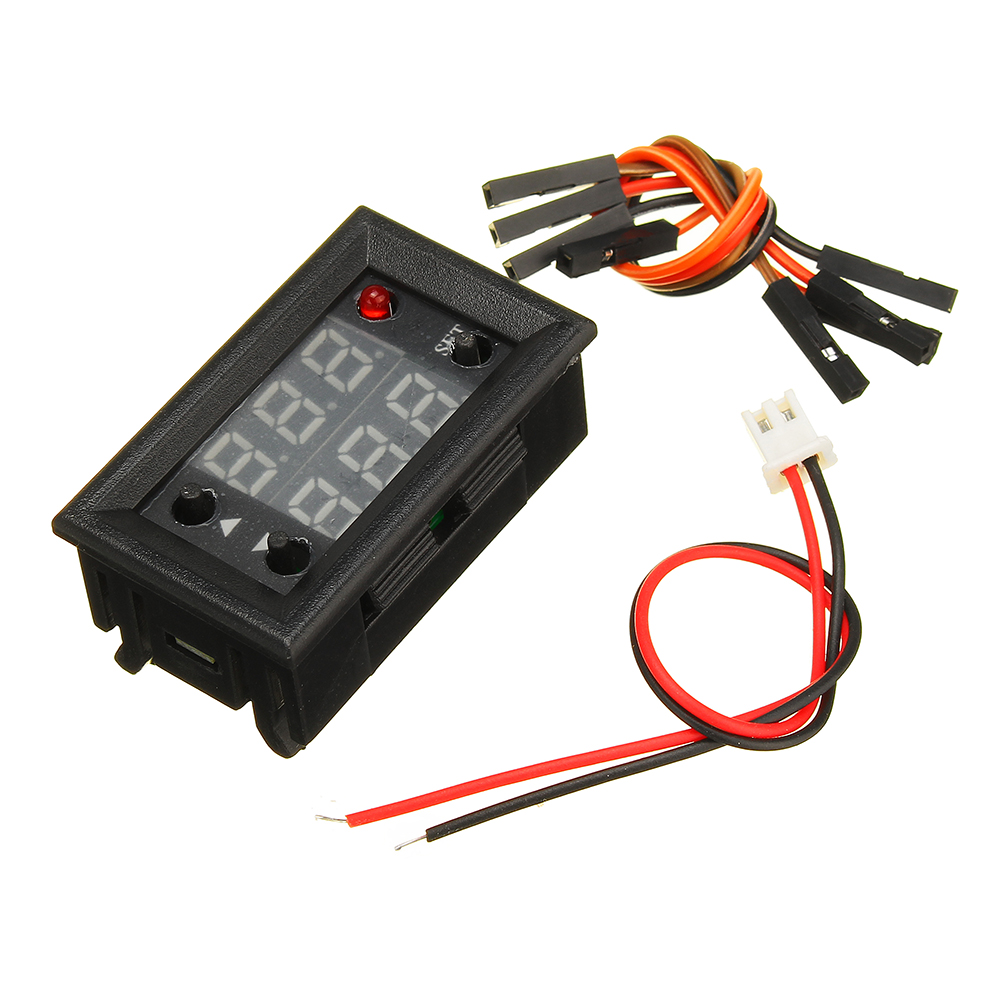

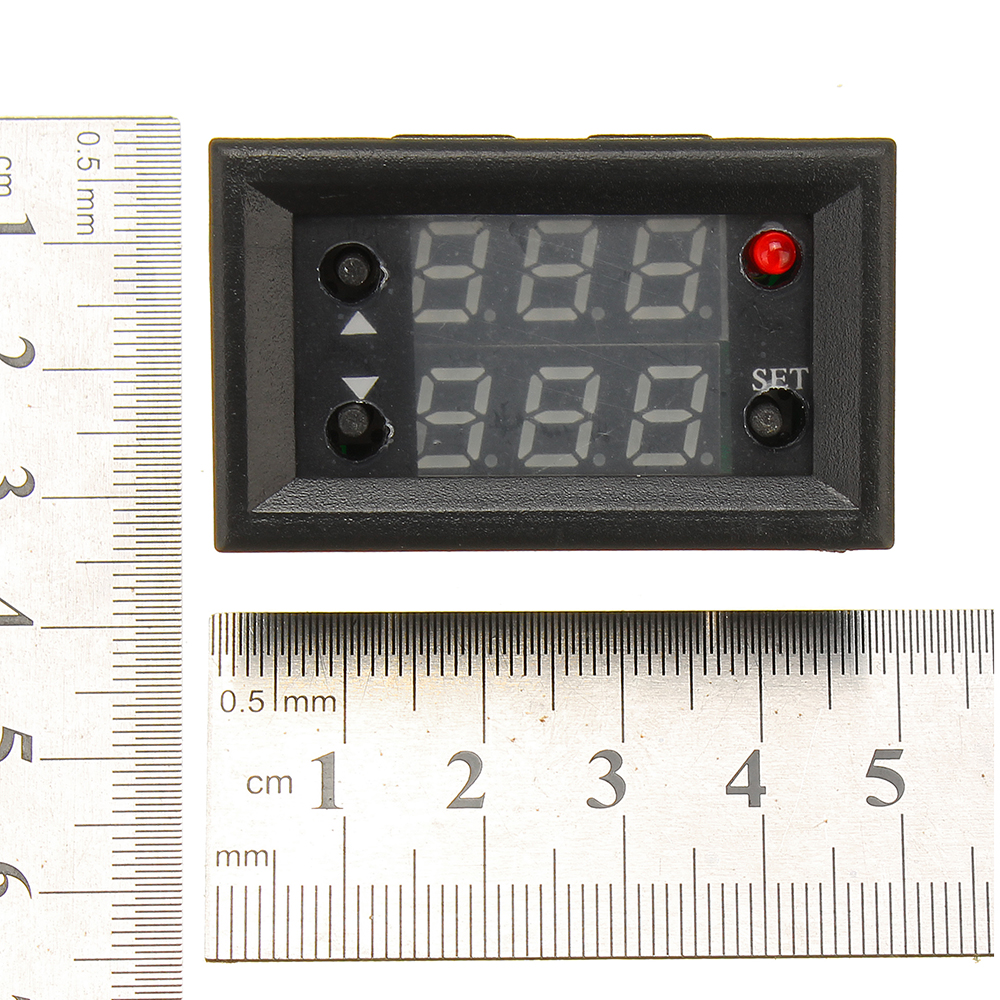

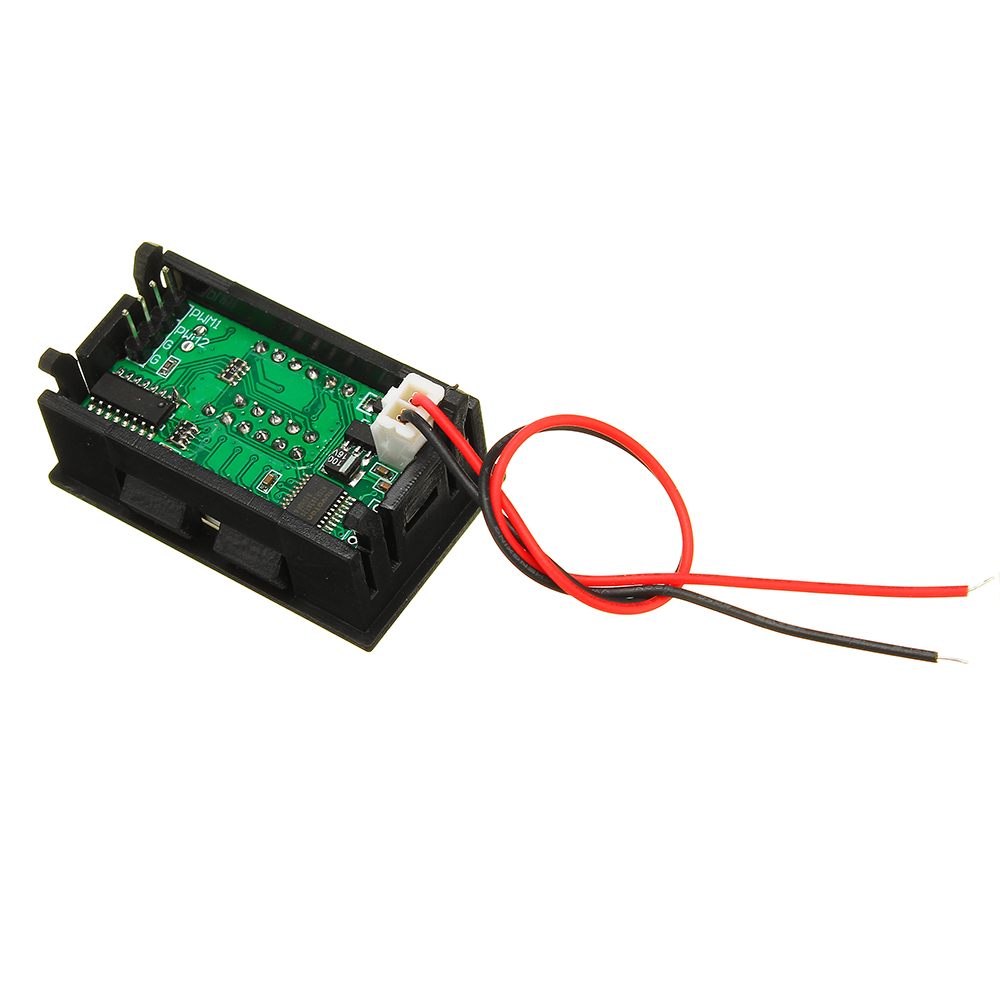

5 x signaalgeneratiemodule met LCD-scherm
