Voorzien zijn van:

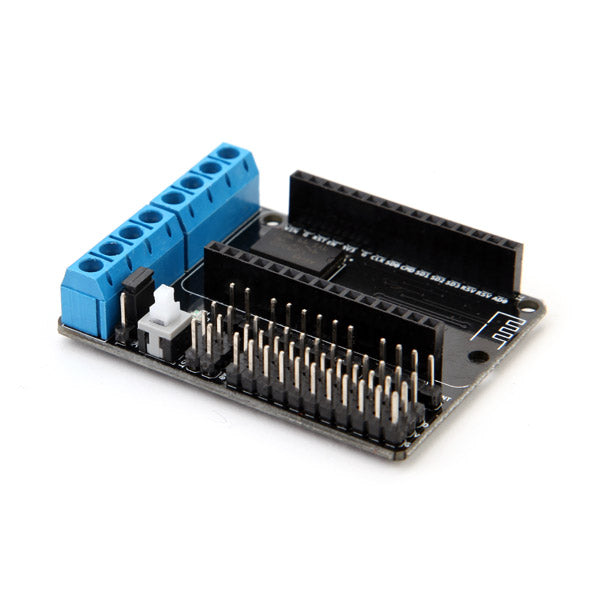

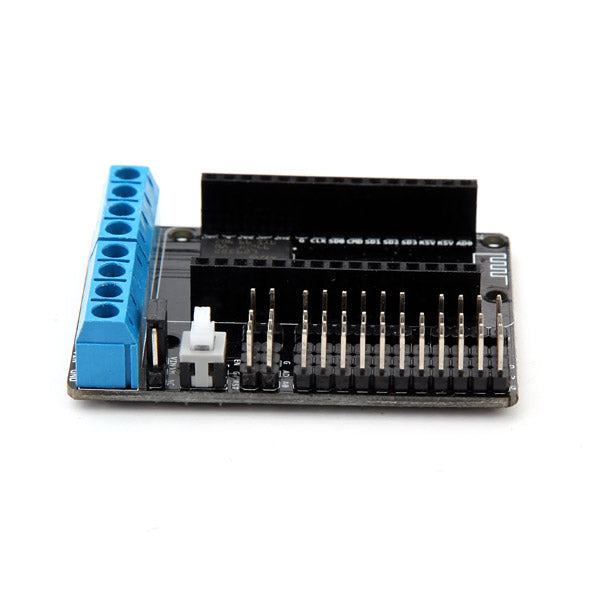

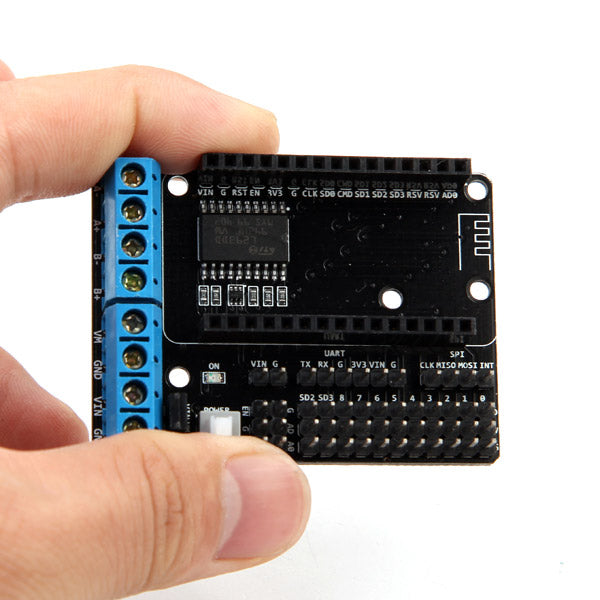

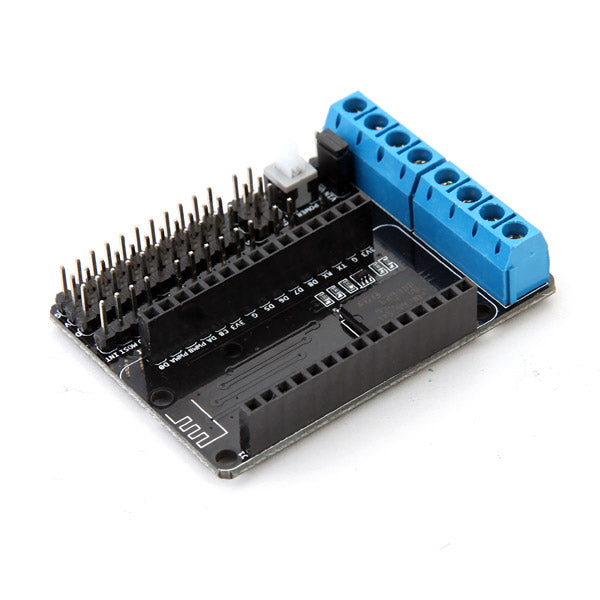

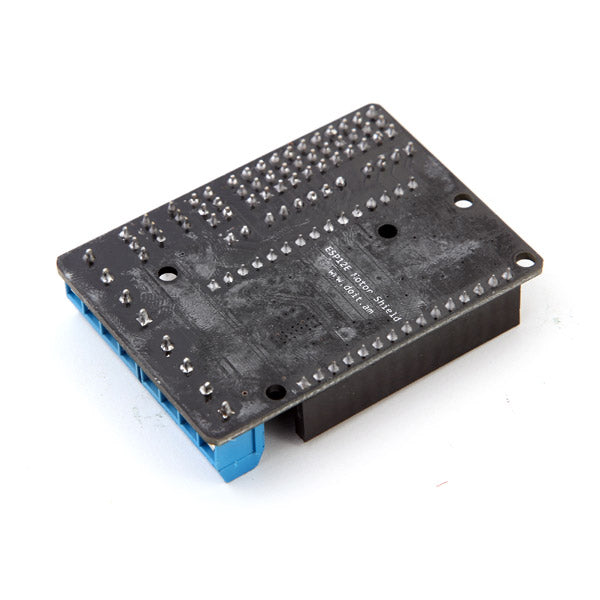

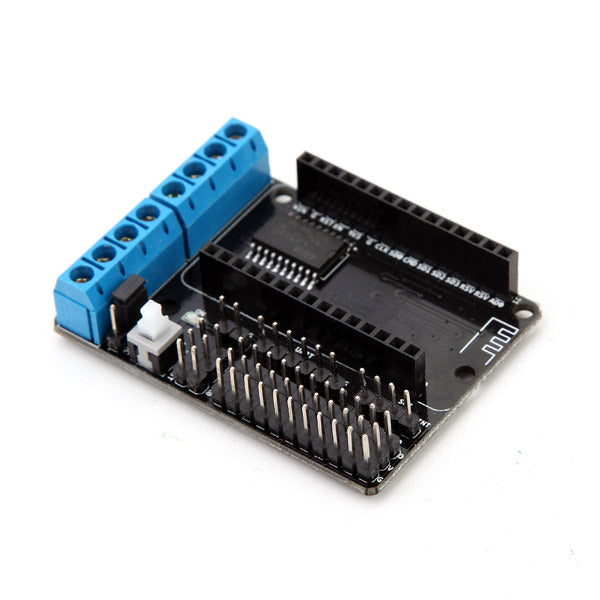

5 x ESP8266 Uitbreidingskaart wifi-motoraandrijving

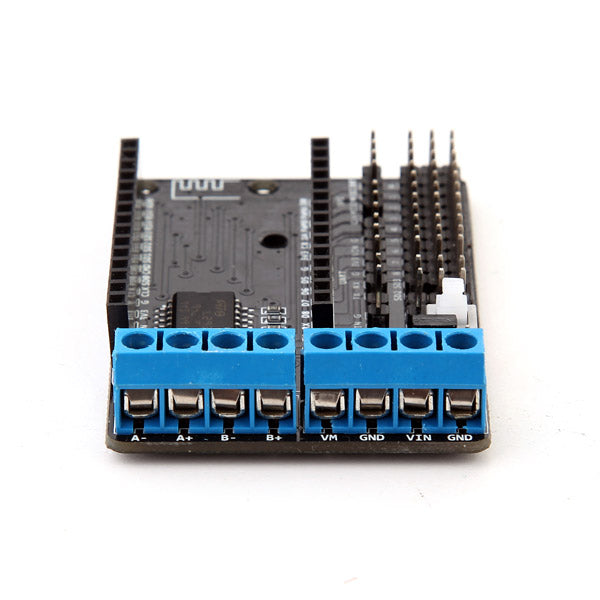

Stroomaansluiting:
Motorvoeding (VM): 4.5V ~ 36V, kan apart worden aangedreven
Controle vermogen (VIN): 4.5V ~ 9V (10VMAX), kan apart worden aangedreven
Module biedt kortsluiting sub (kort de VM en VIN), u kunt gemakkelijk een stroom gebruiken (moet 4,5V ~ 9V) tijdens het voltooien van de motor aandrijving en controle
Logica Bedrijfsstroom Uitgave: ≤60mA (Vi = L), ≤22mA (Vi = H)
Rijd een deel van de werkstroom Io: ≤1.2A
Maximale vermogensdissipatie: 4W (T = 90 ° C)
Control signaal ingangsniveau: Hoog: 2.3V≤VIH≤VIN; Laag: -0.3V ≤VIL≤1.5V
Werktemperatuur: -25 ℃ ~ 125 ℃
Type aandrijving: Dual high-power H-bridge driver
ESP12E Dev Kit Control Port: D1, D3 (Een motor); D2, D4 (B motor)
Merk op:
Pakket inbegrepen:Uitbreiden tweerichtende motor aangedreven, tweerichtings-direct-drive motor
Aan / uit-schakelaar
Motorvermogen, controle vermogen scheiding; In het experiment, door short-circuiting blokkeren de fusie, de VIN en VM kort, terwijl de macht naar de motor en de controle board
This board just for SKU256450.Merk op:
Wanneer u in de ESP-12E-module wordt geplaatst, let op de richting die overeenkomt met een antenne van de uitbreidingsplank
Het gebruik van korte modules die tegelijkertijd bestuur en bestuur kunnen bedienen.
5 x ESP8266 Uitbreidingskaart wifi-motoraandrijving
