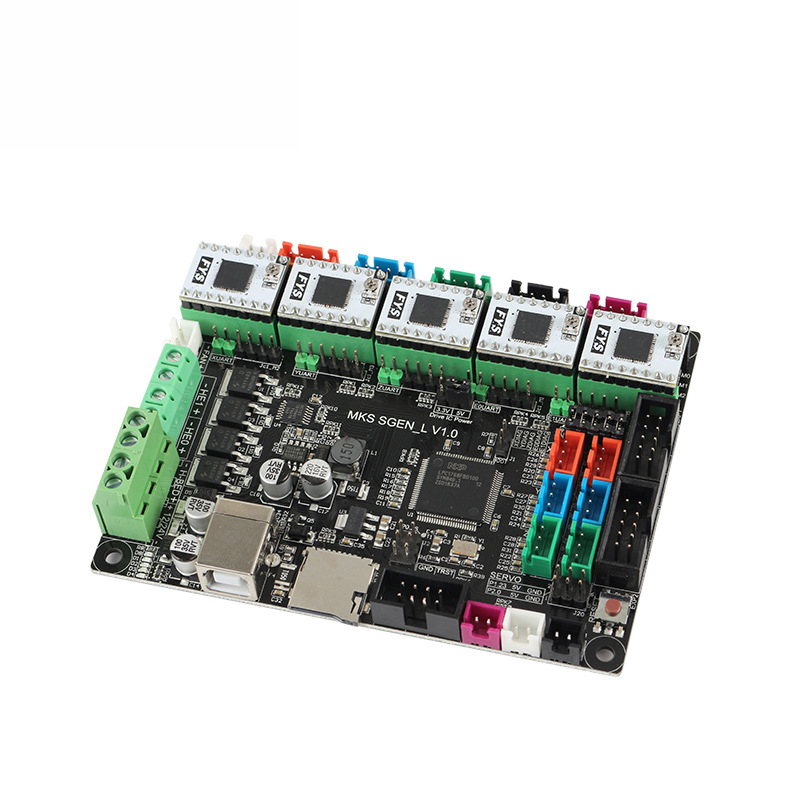

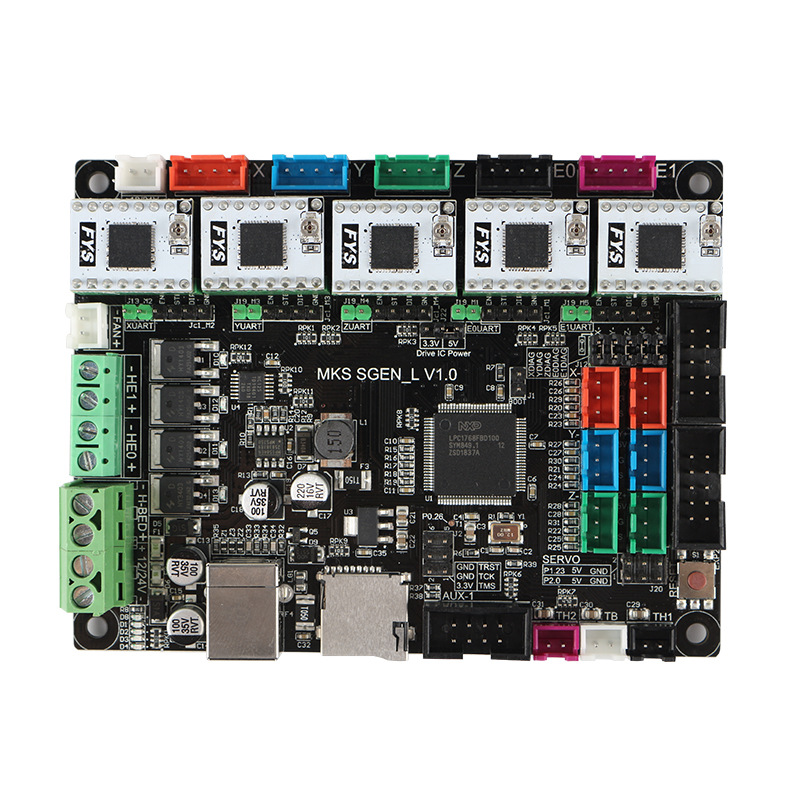

Introductie van MKS- SGen L:
MKS-SGen L is een zeer krachtig 3D-printer ARM-moederbord, met een 32-bit Cortex-M3 LPC1768-processor, geklokt op maximaal 100 MHZ, en de verwerkingskracht is zeer stabiel. Het is een veelzijdig en voordelig moederbord.
Voordeel:
1. Gebruikmakend van 32-bit Cortex-M3 LPC 1768 hoofdchip, 100MHZ frequentie, sterke rekenkracht, prestaties sterk verbeterd.
2. Zowel in-line drive socket als externe drive-poort. In-line driver compatibel met verschillende modi van verschillende drivers (uart, spi, etc.)
3. Compatibel met verschillende stuurprogramma's en speciale modi (de UART-modus van de TMC2208, de SPI-modus van de TMC2130, enz.) Heeft een speciale poortreservering en de bedradingsinstellingen zijn beknopter en handiger.
4. Ondersteuning van verschillende open-source firmware, krachtig en krachtig. Doorgaan met de smoothieware-firmware die wordt gebruikt in de originele moederborden van de s-serie, kan SGen-L ook de firmware van de marlin2.0-versie ondersteunen.
5. Er worden hoogwaardige printplaten gebruikt en de bijbehorende pinnen van elke interface zijn gemarkeerd met zeefdruk, waardoor het gemakkelijker te identificeren en te wijzigen is. 6. Gebruik een speciale power-chip ter ondersteuning van 12V-24V stroomingang.
7. Ondersteuning van de MKS LCD12864, MKS MINI12864 en andere besturingskaarten die door de maker zijn ontwikkeld voor weergavebesturing.
8. Het kan worden gebruikt met alle aanraakschermen van MKSTFT.
8. Het kan worden gebruikt met alle aanraakschermen van MKSTFT.
9. Compatibel met verschillende LCD-schermen en MKS-touchscreen
Parameter:
Moederbordmodel: MKS-SGEN L
Grootte van montagegaten: 102 mm x 76 mm
Uiterlijk: 110 mm * 84 mm
Microprocessor: 32-bit Cortex M3 (LPC 1768 / 100Mhz)
Ingangsspanning: 12V ~ 24V
Motor Driver: TMC2130/2208/2100/4988/8825 Interface temperatuursensor: NTC100K / PT100
Display: Ondersteuning MKSTFT-serie scherm en LCD-scherm
Ondersteuning voor afdrukbestandsindeling: G-code
Aanbevolen software Cura / Simplify3d / Pronterface / Repetier-Host
Firmware-update: TF-kaartupdate
Ondersteuning machinestructuur: XYZ / Kossel / Ultimaker / Corey, ect 3D-printer
Over TB67S109

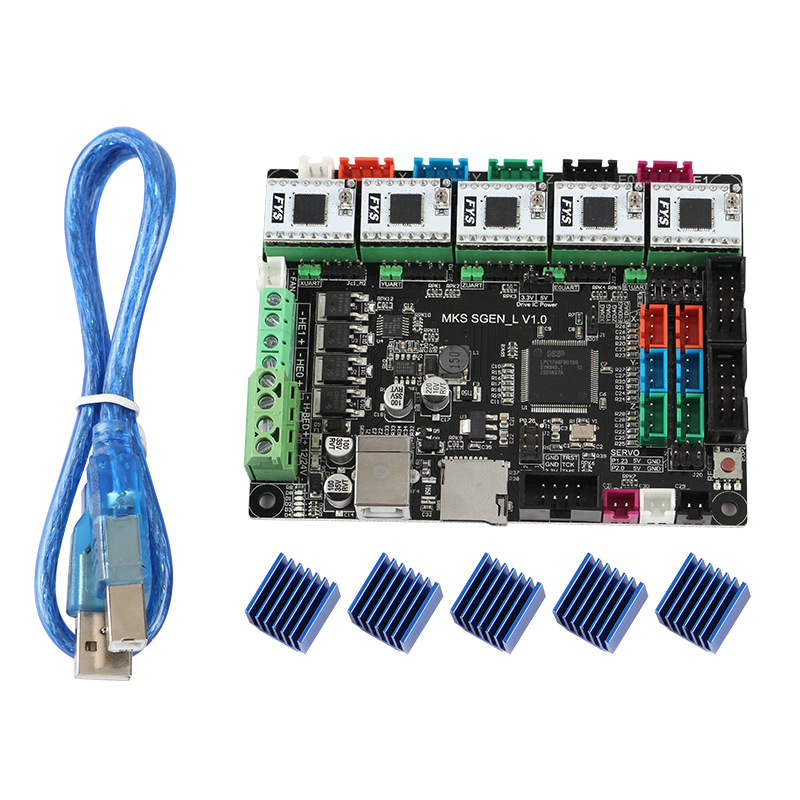

Pakket inbegrepen:
1 x MKS SGEN L-kaart
5 x TB67S109
5 x Koellichaam
1 x USB-kabel
Over TB67S109

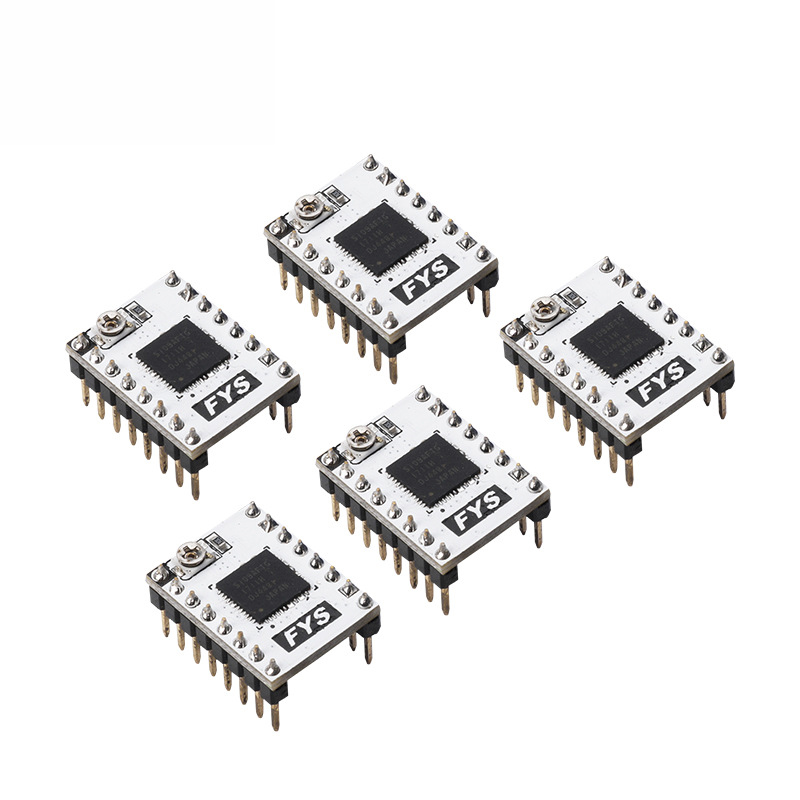

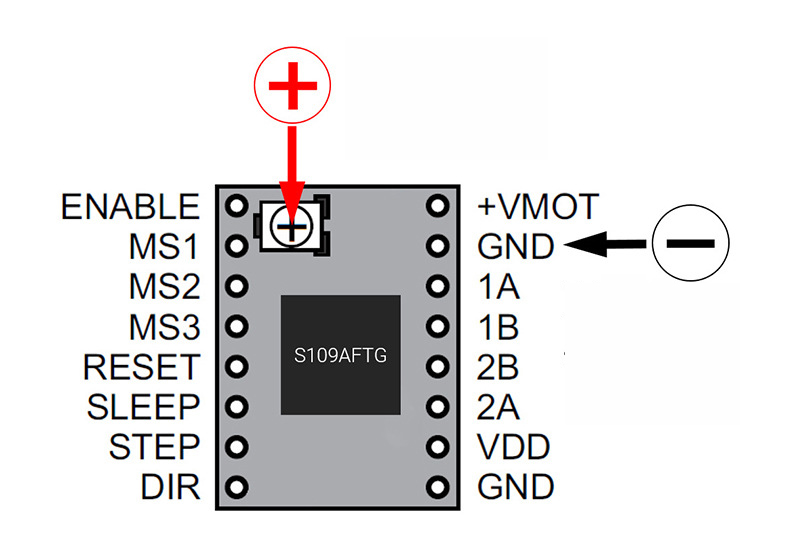

De S109a-stuurmodule is gebaseerd op het ontwerp en de fabricage van de tb67s109-stappenmotor-stuurchip, die vier lagen dikke koperen goudafzetting-PCB en automatische chipplaatsingsverwerking aanneemt. De module maakt gebruik van een indexer (richt / stap) besturingsinterface, die maximaal 4A stuurstroom kan leveren, 57 stappenmotor aanstuurt, en is compatibel met Polo-pindefinitie. Het kan direct worden gebruikt als vervanging van een a4988-module.
Kenmerken:
Adopteer vier lagen dikke koperen zinkende gouden PCB
Volledige stap, 1/16, 1/32 stap bewerking toestaan
Maximale ingangsspanning: 50V; maximale uitgangsstroom: 4a (goede warmteafvoer vereist)
Uitgerust met een groot koellichaam, kan de module een beter warmteafvoereffect verkrijgen
Uiterst efficiënte motorstroomregeling (geavanceerde dynamische gemengde demping ADMD, ADMD-technologie kan de ingangsstroom nauwer volgen dan de traditionele gemengde dempingmodus, om een zeer efficiënte motorregeling onder hoge snelheid te realiseren). Zie het gegevensblad van de tb67s109-chip voor meer informatie
Op chipfoutdetectiecircuit (TSD, ISD, POR)
Pakket inbegrepen:
1 x MKS SGEN L-kaart
5 x TB67S109
5 x Koellichaam
1 x USB-kabel
