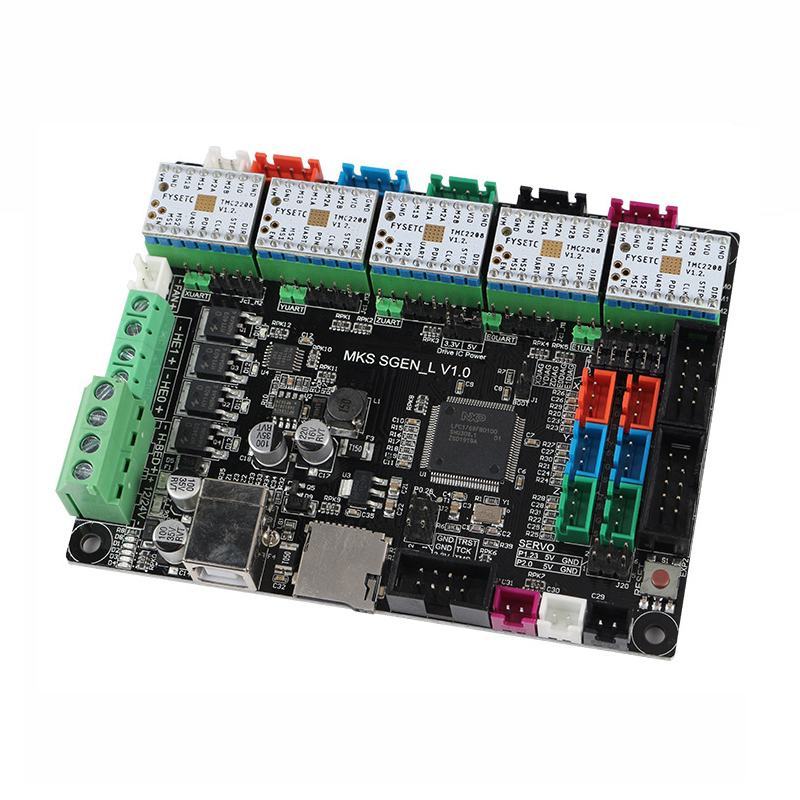

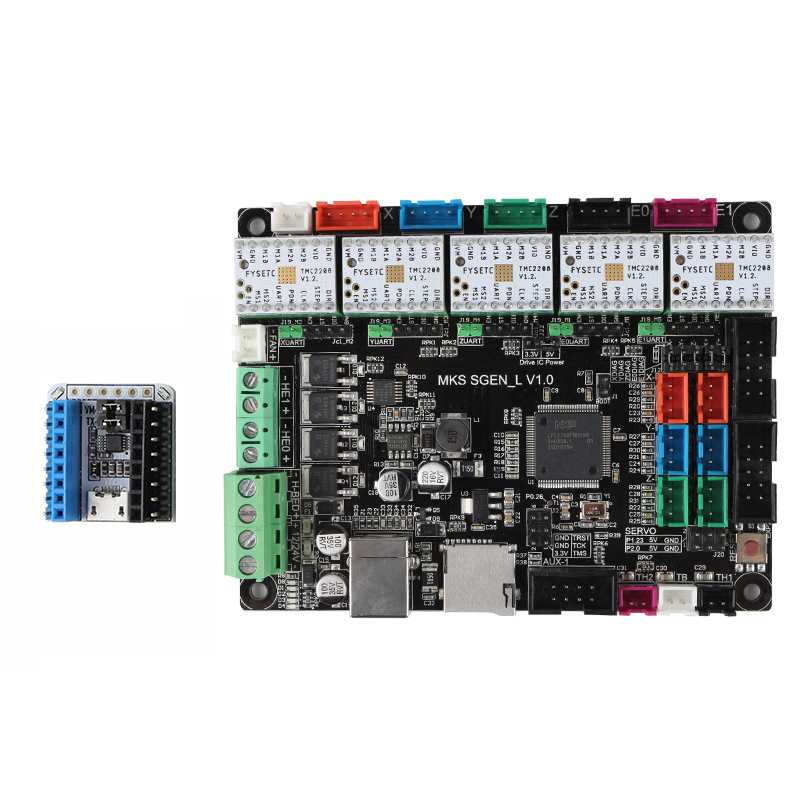

Introductie van MKS- SGen L:
MKS-SGen L is een zeer krachtig 3D-printer ARM-moederbord, met een 32-bit Cortex-M3 LPC1768-processor, geklokt op maximaal 100 MHZ, en de verwerkingskracht is zeer stabiel. Het is een veelzijdig en voordelig moederbord.
Voordeel:
1. Gebruikmakend van 32-bit Cortex-M3 LPC 1768 hoofdchip, 100MHZ frequentie, sterke rekenkracht, prestaties sterk verbeterd.
2. Zowel in-line drive socket als externe drive-poort. In-line driver compatibel met verschillende modi van verschillende drivers (uart, spi, etc.)
3. Compatibel met verschillende stuurprogramma's en speciale modi (de UART-modus van de TMC2208, de SPI-modus van de TMC2130, enz.) Heeft een speciale poortreservering en de bedradingsinstellingen zijn beknopter en handiger.
4. Ondersteuning van verschillende open-source firmware, krachtig en krachtig. Doorgaan met de smoothieware-firmware die wordt gebruikt in de originele moederborden van de s-serie, kan SGen-L ook de firmware van de marlin2.0-versie ondersteunen.
5. Er worden hoogwaardige printplaten gebruikt en de bijbehorende pinnen van elke interface zijn gemarkeerd met zeefdruk, waardoor het gemakkelijker te identificeren en te wijzigen is. 6. Gebruik een speciale power-chip ter ondersteuning van 12V-24V stroomingang.
7. Ondersteuning van de MKS LCD12864, MKS MINI12864 en andere besturingskaarten die door de maker zijn ontwikkeld voor weergavebesturing.
8. Het kan worden gebruikt met alle aanraakschermen van MKSTFT.
8. Het kan worden gebruikt met alle aanraakschermen van MKSTFT.
9. Compatibel met verschillende LCD-schermen en MKS-touchscreen
Parameter:
Moederbordmodel: MKS-SGEN L
Grootte van montagegaten: 102 mm x 76 mm
Uiterlijk: 110 mm * 84 mm
Microprocessor: 32-bit Cortex M3 (LPC 1768 / 100Mhz)
Ingangsspanning: 12V ~ 24V
Motor Driver: TMC2130/2208/2100/4988/8825 Interface temperatuursensor: NTC100K / PT100
Display: Ondersteuning MKSTFT-serie scherm en LCD-scherm
Ondersteuning voor afdrukbestandsindeling: G-code
Aanbevolen software Cura / Simplify3d / Pronterface / Repetier-Host
Firmware-update: TF-kaartupdate
Ondersteuning machinestructuur: XYZ / Kossel / Ultimaker / Corey, ect 3D-printer
TMC2208 single a xis stappenmotor driverchip, power tube ingebouwde aandrijfstroom 1.4A pe ak huidige 2a, spanningsbereik 4.75v-36v, 256 onderverdeling

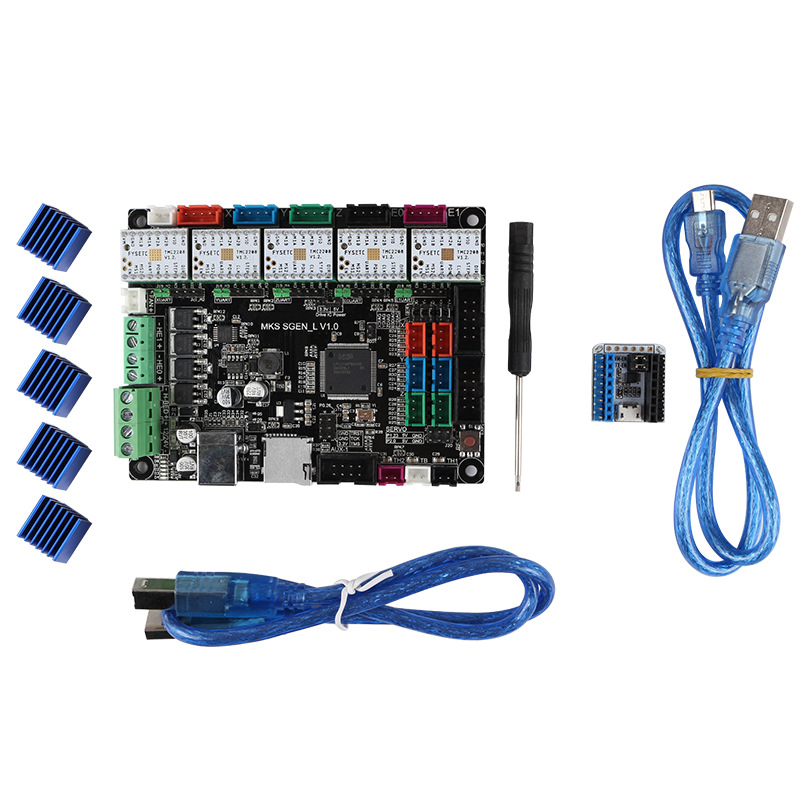

Pakket inbegrepen:
1 x MKS SGEN L-kaart
5 x TMC2208
5 x Koellichaam
1 x USB-kabel

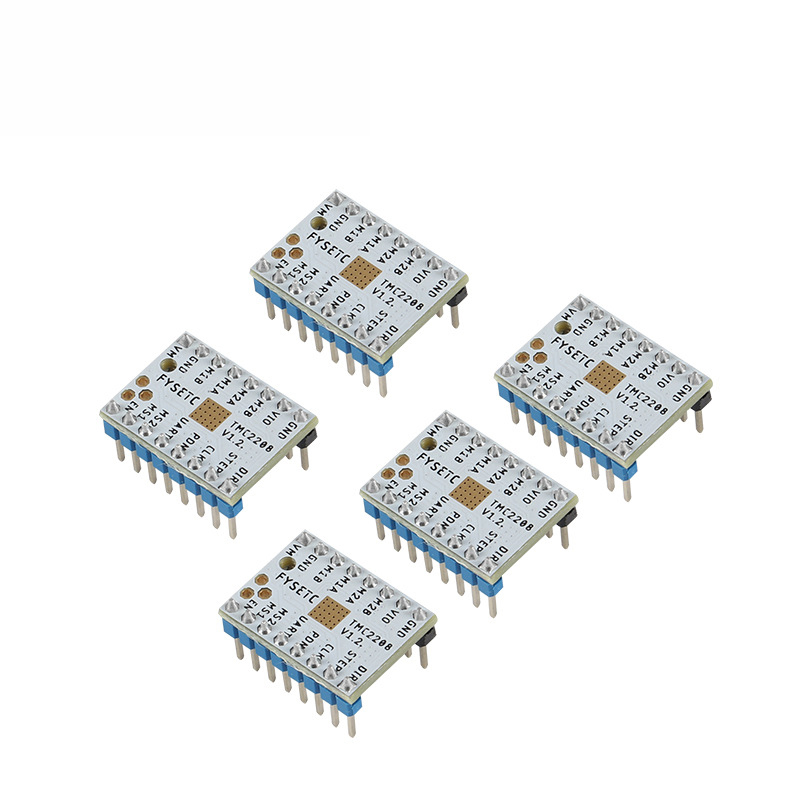

Over TMC2208

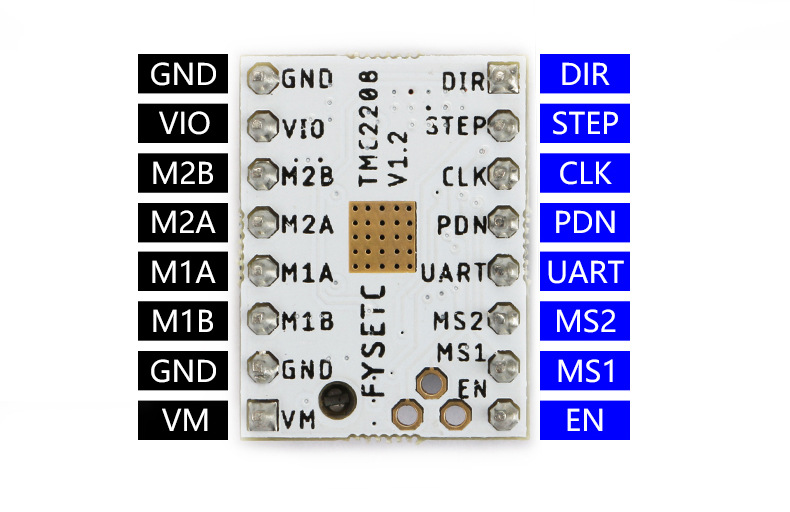

TMC2208 single a xis stappenmotor driverchip, power tube ingebouwde aandrijfstroom 1.4A pe ak huidige 2a, spanningsbereik 4.75v-36v, 256 onderverdeling
De Silent-Step-Stick is een stappenmotoraandrijfbord voor 2-fase motoren gebaseerd op een Trinamic TMC 2100, Trinamic TMC 2130 of Trinamic TMC 2208.
Hardware compatibel met StepStick en Pololu A4988
Componenten aan de onderkant van de printplaat voor betere warmteafgifte, meer informatie hier
Trinamic stappenmotor driver (chopperaandrijving / constante stroomaandrijving)
Automatische standby-stroomreductie
microPlyer - microstep-interpolator voor meer soepelheid van microstepping
stealthChop - voor stille werking en vloeiende beweging
spreadCycle - zeer dynamische motorbesturing chopper
Extra functies van TMC2130:
SPI-configuratie-interface (tot 4 MHz)
tot 256 native microstappen (zonder interpolatie)
coolStep - stroomregeling voor energiebesparing
stallGuard2 - sensorloze motorbelastingdetectie
dcStep - belastingafhankelijke snelheidsregeling
Automatische stealthChop en spreadCycle-omschakeling afhankelijk van velo city
Extra functies van TMC2208:
UART-configuratie-interface (9600 ... 500k Baud)
tot 256 native microstappen (zonder interpolatie)
stealthChop2 - snellere motorversnelling / vertraging dan stealthChop
Automatische stealthChop en spreadCycle-omschakeling afhankelijk van velo city
Pakket inbegrepen:
1 x MKS SGEN L-kaart
5 x TMC2208
5 x Koellichaam
1 x USB-kabel
