Parameter:
1. Voedingsspanning: DC005 wordt gevoed op de positieve en negatieve pinnen of op de pinheader, de voedingsspanning is hetzelfde als de werkspanning van de chip;
2. Kristaloscillator: 12M;
3. printplaat grootte: 8,9 cm * 4,3 cm;
De baby is kosteneffectief en heeft de volgende kenmerken:
1. Classic 51 minimaal systeem, waardoor de problemen van bedrading en lassen worden geëlimineerd;
2. Alle 40 pinnen zijn naar buiten geleid om uitzetting te vergemakkelijken. ；
3. Een 10K pull-up weerstand is toegevoegd aan poort P0, zodat gebruikers poort P0 vrijer kunnen bedienen;
4. De ISP-downloadpoort wordt onafhankelijk geleid om het downloaden van programma's uit de AT89S5X-serie te vergemakkelijken;
5. Ondersteuning chips: STC89C5X, AT89S5X, STC12C5A60S2 STC11 / 10x serie en chip pin compatibele chips;
6. Met een zelfsluitende schakelaar kan hij flexibel de aan- en uitschakeling van de DC005-voeding van het systeem regelen, wat handig is voor gebruikers om verschillende tests uit te voeren (er is geen aan en uit-functie voor de stroomtoevoer van de pin header of DC3-10 stoel);
7. Flexibele voeding: het kan worden aangedreven door de ISP-downloadpoort, kan worden gevoed door de standaard DC-005-interface of kan worden gevoed door een pin-header.
8. Ingebouwde onderdelen ontwerp, bespaart ruimte, pin-nummers zijn gemarkeerd op het bord, handig voor bedrading
Opmerking: dit item bevat geen microcomputer met één chip, let hier goed op!
Pakket inbegrepen:

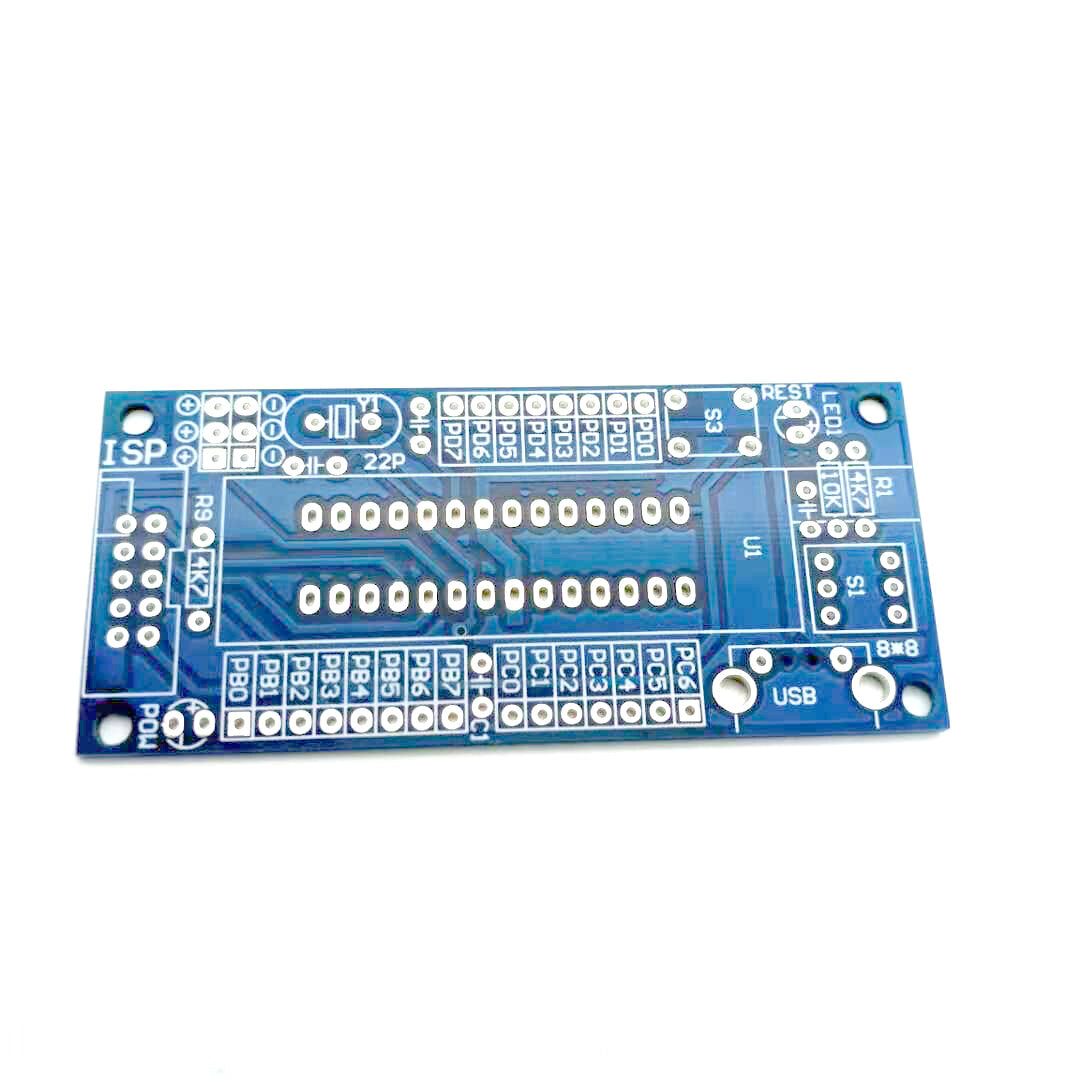

1 x printplaat
2 x 40P-pins header
1 x 40P vergrendelbare stoel
1 x 3 MM LED
2 x weerstand 4.7K
1 x 6 * 6 knop
1 x 10UF condensator
1 x A09-103 Uitsluiting
1 x DC3-10 Bull Horn-blok
1 x 8 * 8 zelfsluitende schakelaar
1 x 12M kristaloscillator
2 x 22P keramische condensator
1 x DC-005 stopcontact
