Specificatie:
Materiaal: Kunststof, Rubber, Metaal
Productengrootte: Approx.60mm * 57mm (H * Dia)
Paneelopening diameter: 52mm (2-1 / 16 ")
Volt: 12V / 24V
Weerstand: 240-33
Uitgang: 240-33 Ohm (Amerikaanse weerstandswaarde)
Bedrijfstemperatuur: -40 ℃~ +85 ℃
Beschermingsniveau: IP67
Gezichtskleur: wit
Toepassing:
Geschikt voor verschillende olieniveausensor, geeft de positie van het oliepeil weer, 12V / 24V universeel.
Belangrijkste toepassingen: vaartuigen, technische machines, voertuigen, generatoren, motoren, machines enz.
Installatie stappen:
1. Snij een paneelopening met een diameter van 52 mm (2 1/16 ") in paneel (II). U hebt een minimale afstand van 55 mm (2 3/16") nodig
achter het paneel om de meter te passen.
2. Verwijder bevestigingsring (I). Er is een uitlijnlip op het manometerlichaam (III),
en markeer de positie van dit tabblad om de meter correct uit te lijnen.
3. Plaats de meter vanaf het front door het paneel,
4. Sluit de draden aan volgens de bedradingsinstructie. Let op het gebruik van druppelweerstanden voor 24V-circuit. Selecteer Oranje
of gele draden voor tegenlicht. Draadkleur komt overeen met achtergrondkleur.

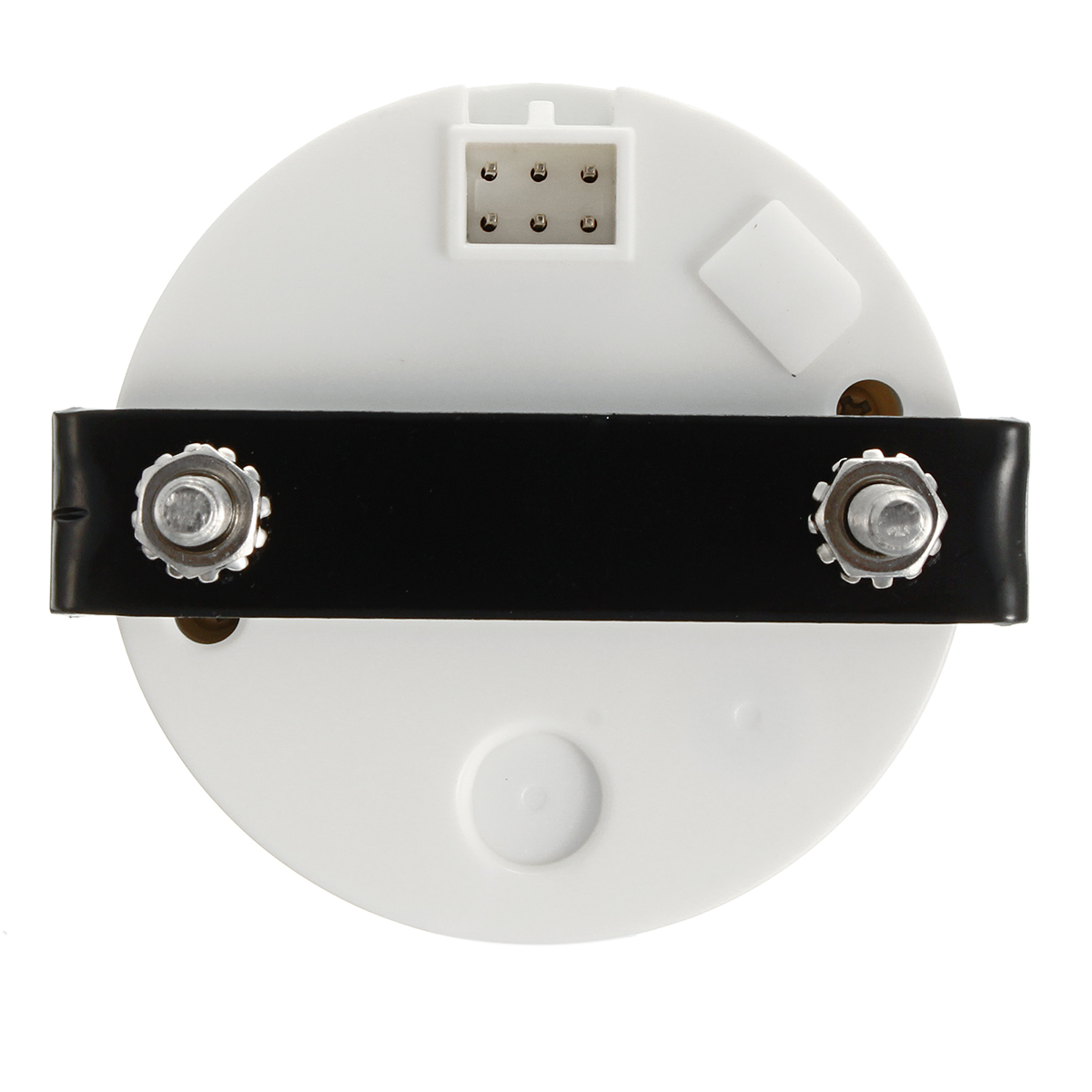

5. Steek de kabelboom (IV) in de poort aan de achterkant van de meter.
6. Houd er rekening mee dat als de meter een voltmeter is, er geen zwarte draad of weerstanden in de set aanwezig zijn.

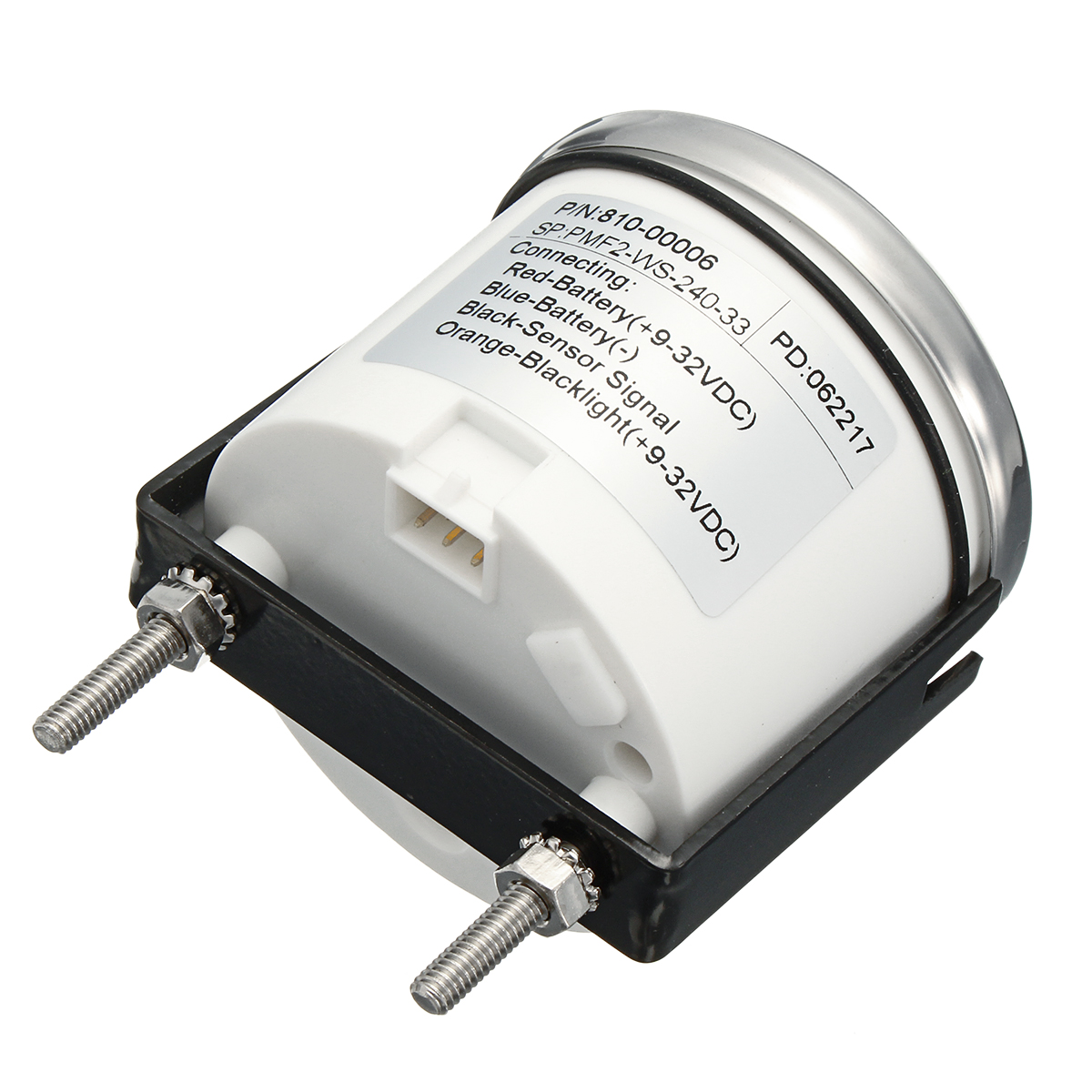

Aansluitinstructies:
Red-batterij( )
Blauw-batterij( )
Black-Sensor
Oranje-rood licht
Geel-geel licht
Pakket inbegrepen:

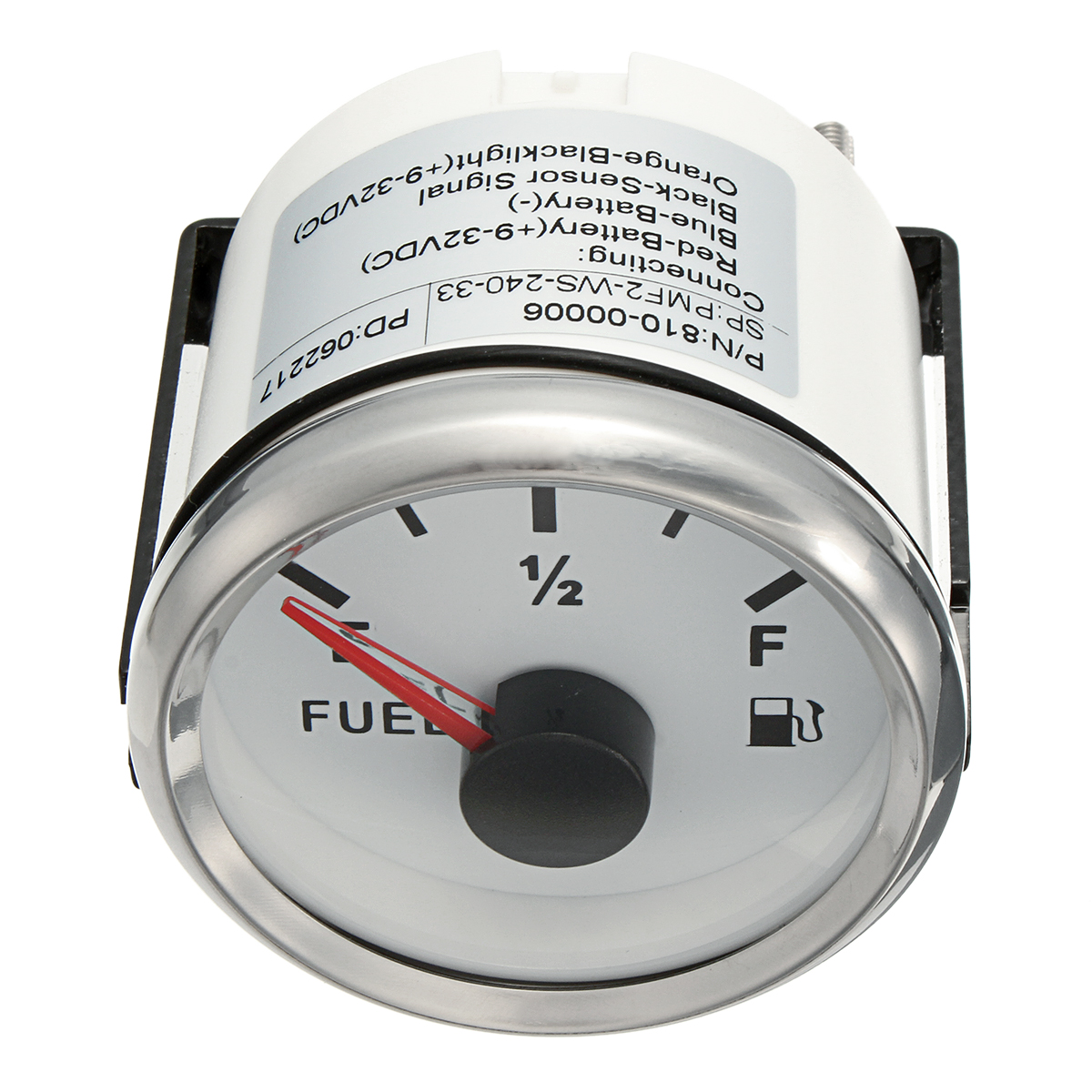

1 X Brandstofpeilmeter
1 X instructie
