Omschrijving:

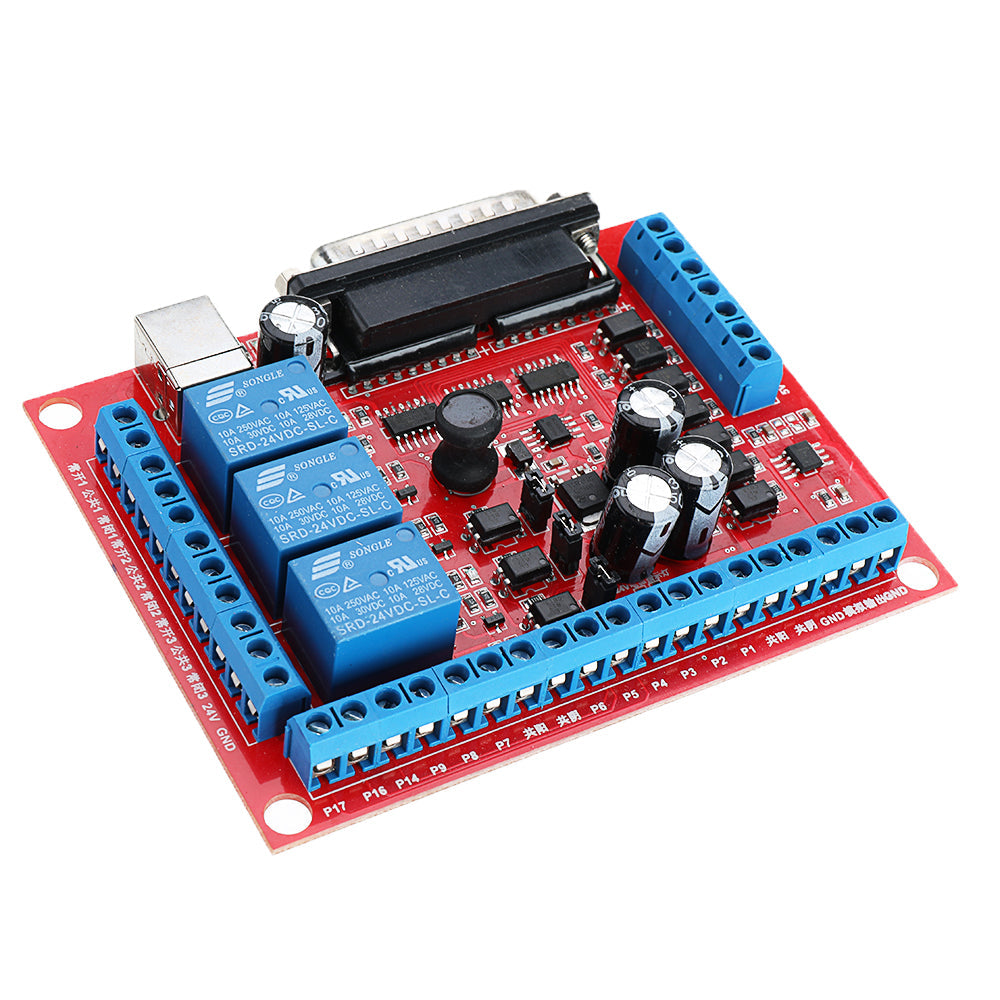

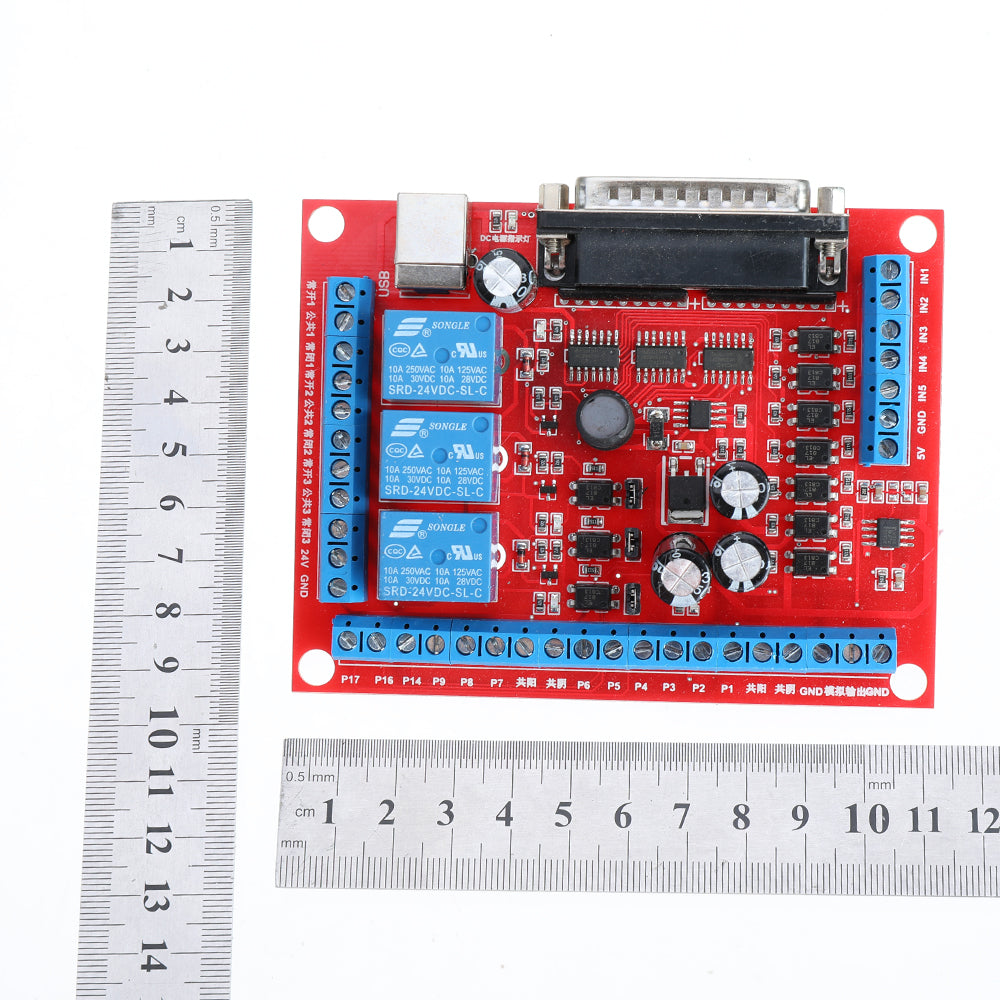

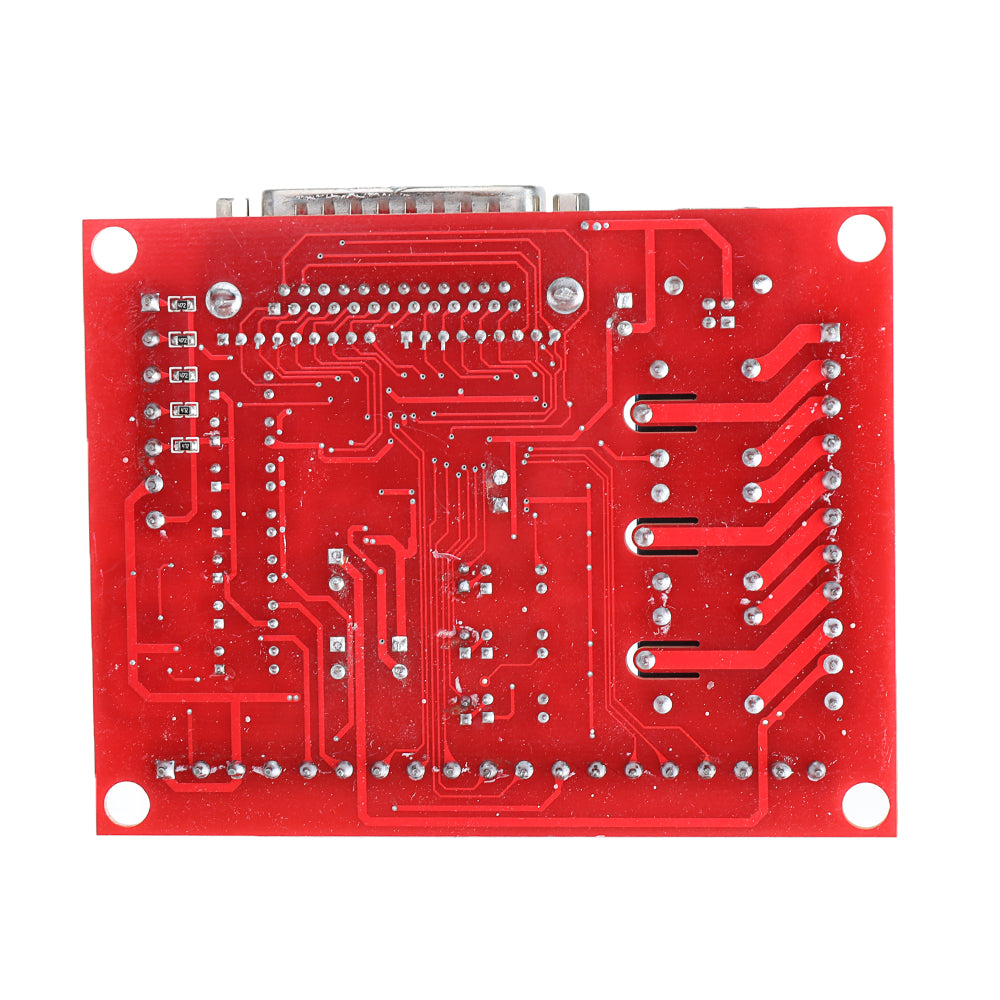

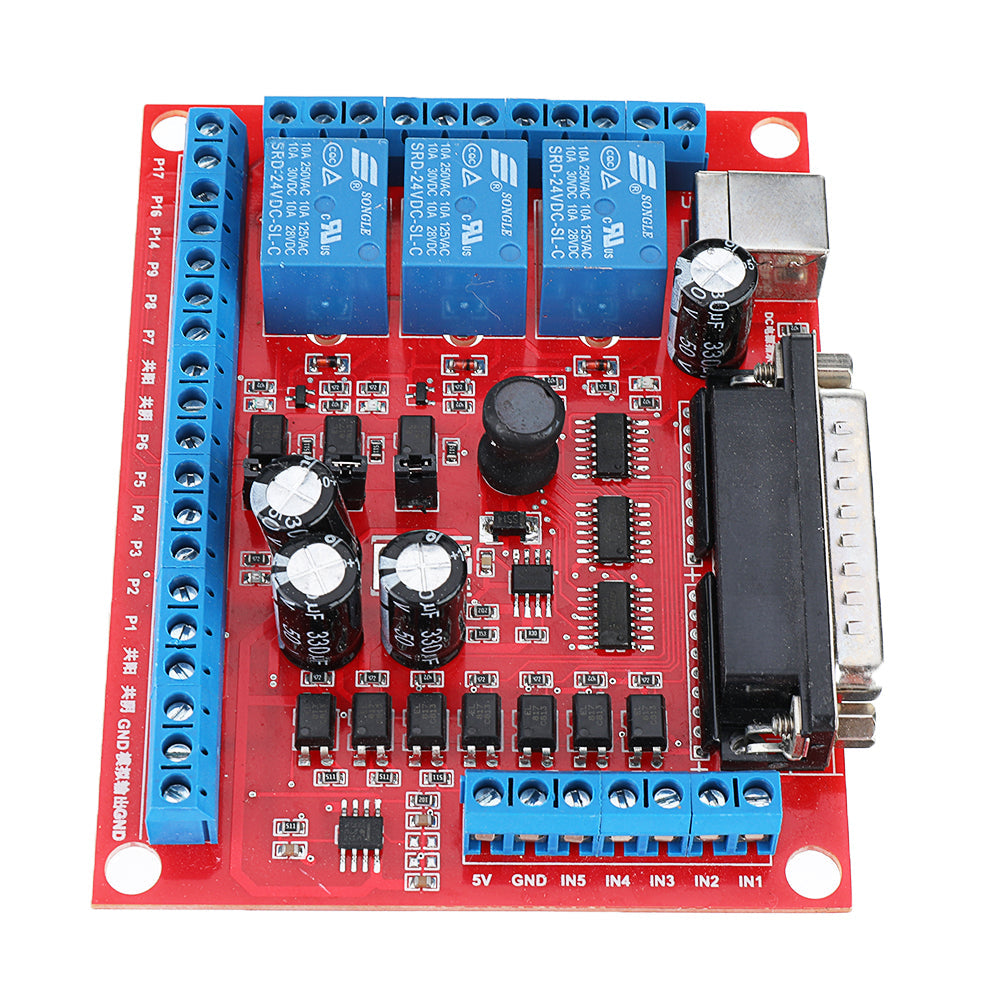

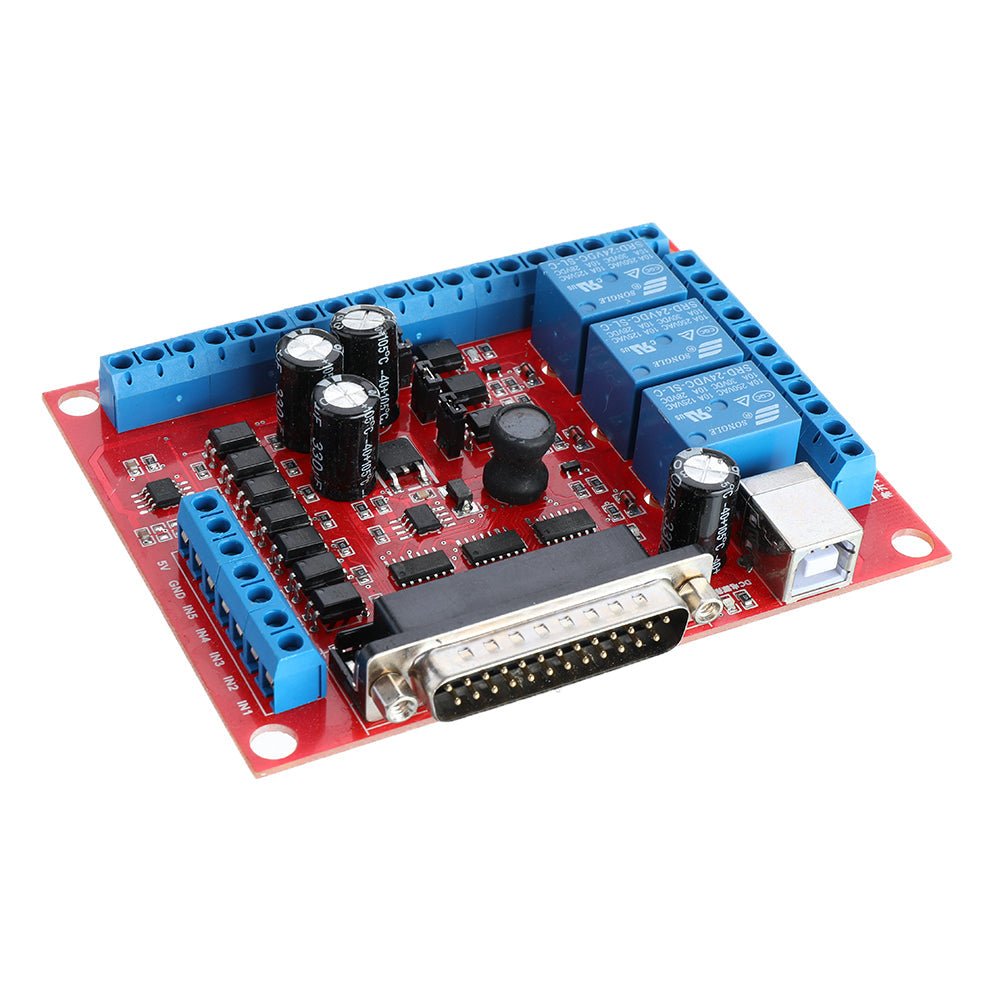

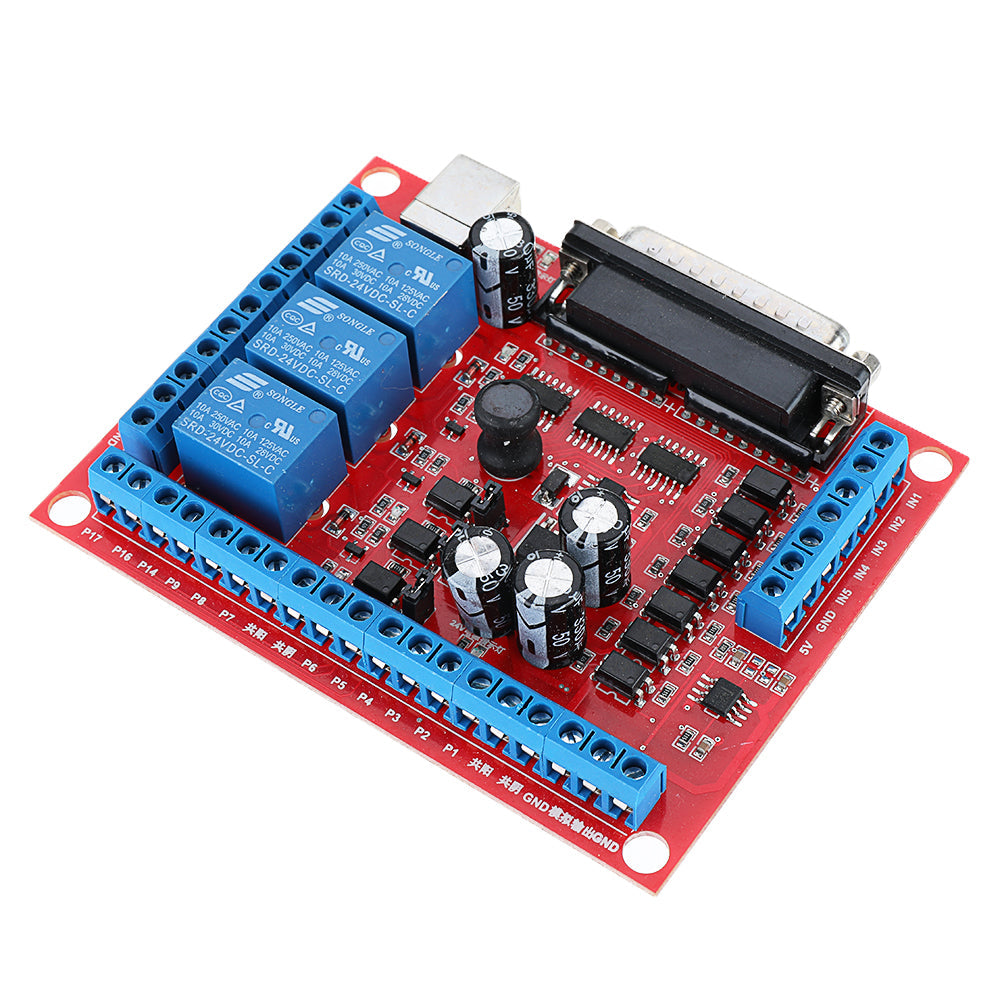

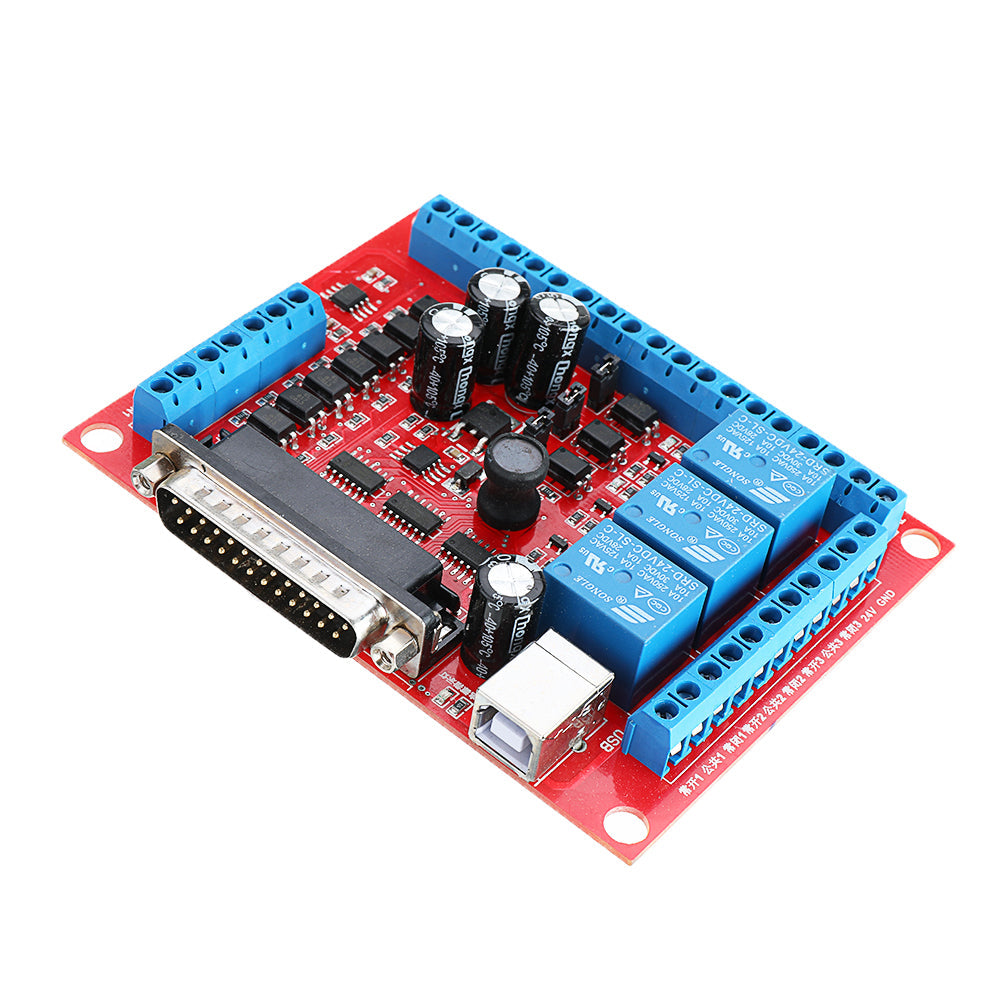

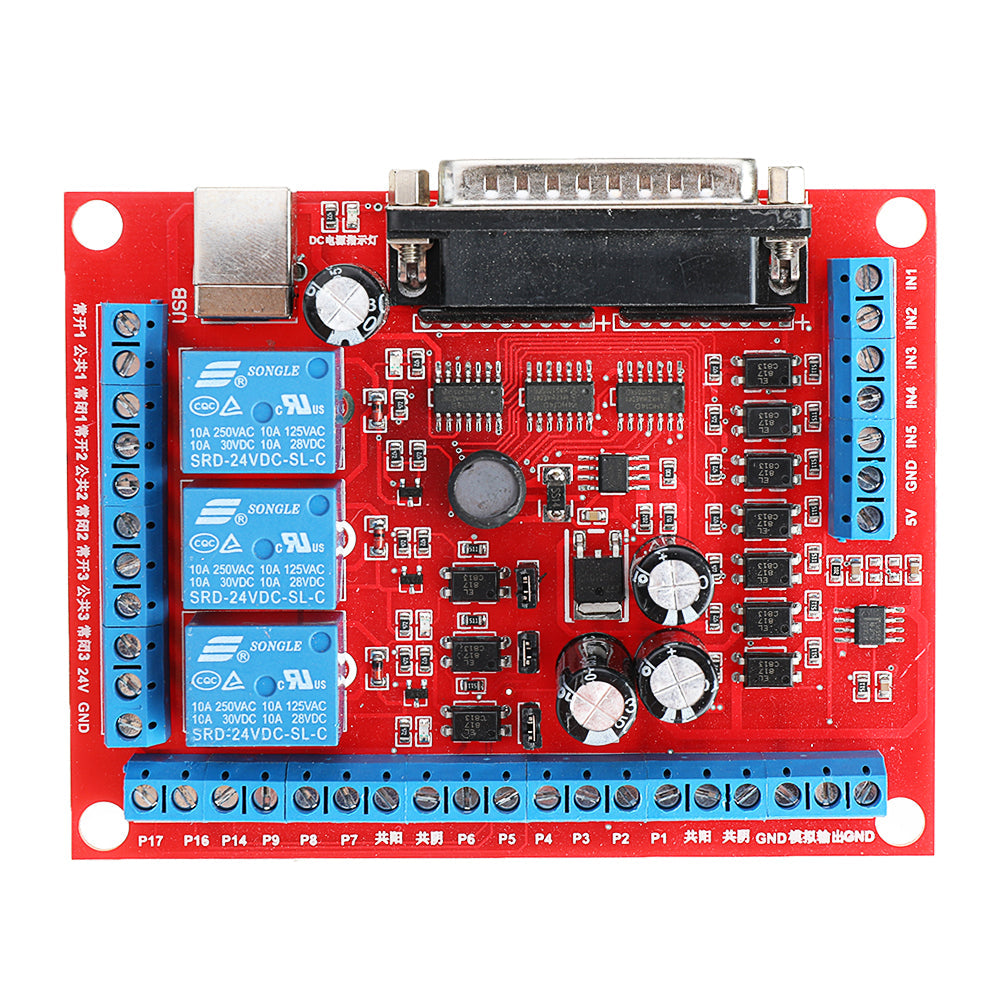

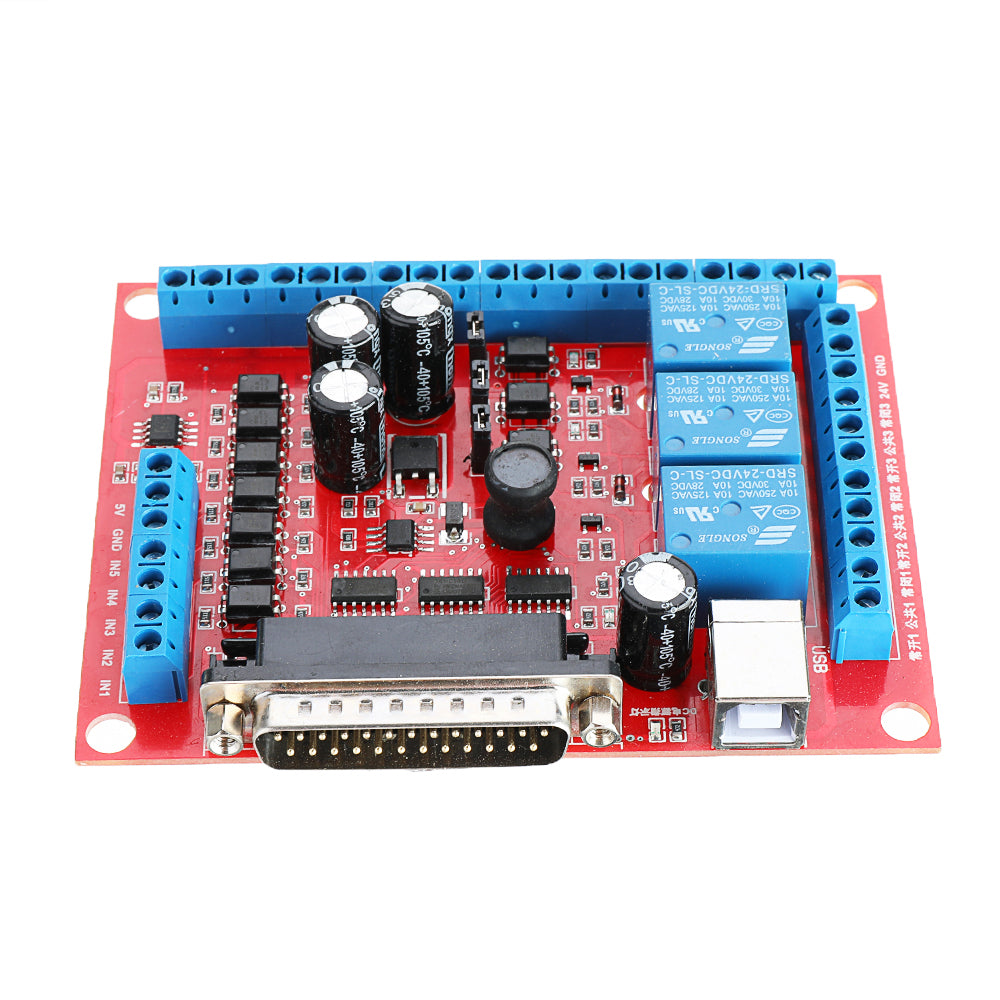

6-assige CNC MACH3 graveermachine Interface Board PWM Spindel
Haven:
P10 - IN1 noodstop
P11 - IN2 Alternatief
P12 - IN3 Alternatief
P13 - IN4 3Axis beperkt
P15 - IN5 Alternatief
Uitgangspoort motorbesturing:
P2 - X-aspuls
P3 - X-as richting
P4 - Y-aspuls
P5 - Y-as richting
P6 - Z-as puls
P7 - Z-as richting
P8 - Een asimpuls
P9 - Een asrichting
P14 - relaispoort
P16 - relaispoort
P17 - relaispoort
Voeding voor board (twee manieren)
One is 9-32V ingang (DC, met aan / uit-lampje)
Een andere is 5V, het is afkomstig van de USB-poort, wat betekent dat deze paragraaf moet worden aangesloten op een USB-kabel van een interfacekaart voordat ze kunnen werken. Omdat om isolatiebescherming te doen, dus deze twee plaatsen met de USB-voedingsspanning relatief onafhankelijk moeten zijn van de voedingsspanning die openstaat voor de klus
Gebruik:
De CNC-besturingskaart is ontworpen voor MACH3-software die wordt gebruikt in een computer met lijnprintterminal. De CNC-besturingskaart wordt veel gebruikt in de CNC-bewerking, zoals: CNC-graveermachine, CNC-draaibanken,
CNC-plasmasnijmachine, CNC-lasergraveermachine, CNC-freesmachine, CNC-bewerkingscentrum enzovoort.Het kan de meest kosteneffectieve methode zijn met behulp van de CNC-besturingskaart met mach3-software in de computer.
Kenmerken:
1. Hoge integratie hoge betrouwbaarheid
2. absolute spanningsisolatie. De CNC-besturingskaart wordt gevoed door een USB-poort van de computer die wordt gebruikt als digitale voeding die is ontworpen als gemeenschappelijke kathode en gemeenschappelijke codering
die is aangesloten op de gemeenschappelijke poort van de motoraandrijving, en een ander vermogen is DC 12V tot DC 24V dat wordt gebruikt als analoog vermogen.Het is veel veiliger en stabieler door de digitale voeding te isoleren van analoog vermogen.
3.Vijf signaalpoorten zijn geïsoleerd door optocouplers die kunnen worden gebruikt als beperking van het vinden van oorsprongspunten, starten en stoppen. Er is geen onderbreking van de isolatie van optocouplers.
4. twaalf output poorten kunnen zes motoren tegelijkertijd besturen, en ze kunnen ook worden gebruikt voor sommige poorten als je wilt. Sommige poorten zijn gemeenschappelijk ontworpen voor twee functies, keuze moet worden gemaakt als u
ze wilt gebruiken.
Er worden drie relais op het bord geplaatst die kunnen worden geprogrammeerd in de mach3-software en er zijn drie afleidingen die worden gebruikt voor de controlelamp. De relais kunnen worden gebruikt om externe apparatuur aan te sturen, zoals een magneetventiel, een koelpomp enzovoort.
6. geprogrammeerde analoge spanning van nul tot tien volt kan worden ingesteld. De analoge spanning kan de snelheid van de spilmotor regelen.
7. De CNC-besturingskaart kan de duiker van de stappenmotor met gemeenschappelijke kathode of gemeenschappelijke anode bedienen. Het kan ook de servomotor met digitaal signaal besturen.
8.Het analoge vermogen kan van 9 volt tot 30 volt zijn.
Pakket inbegrepen:
1 x bord
Meer details:
