Basisparameters:

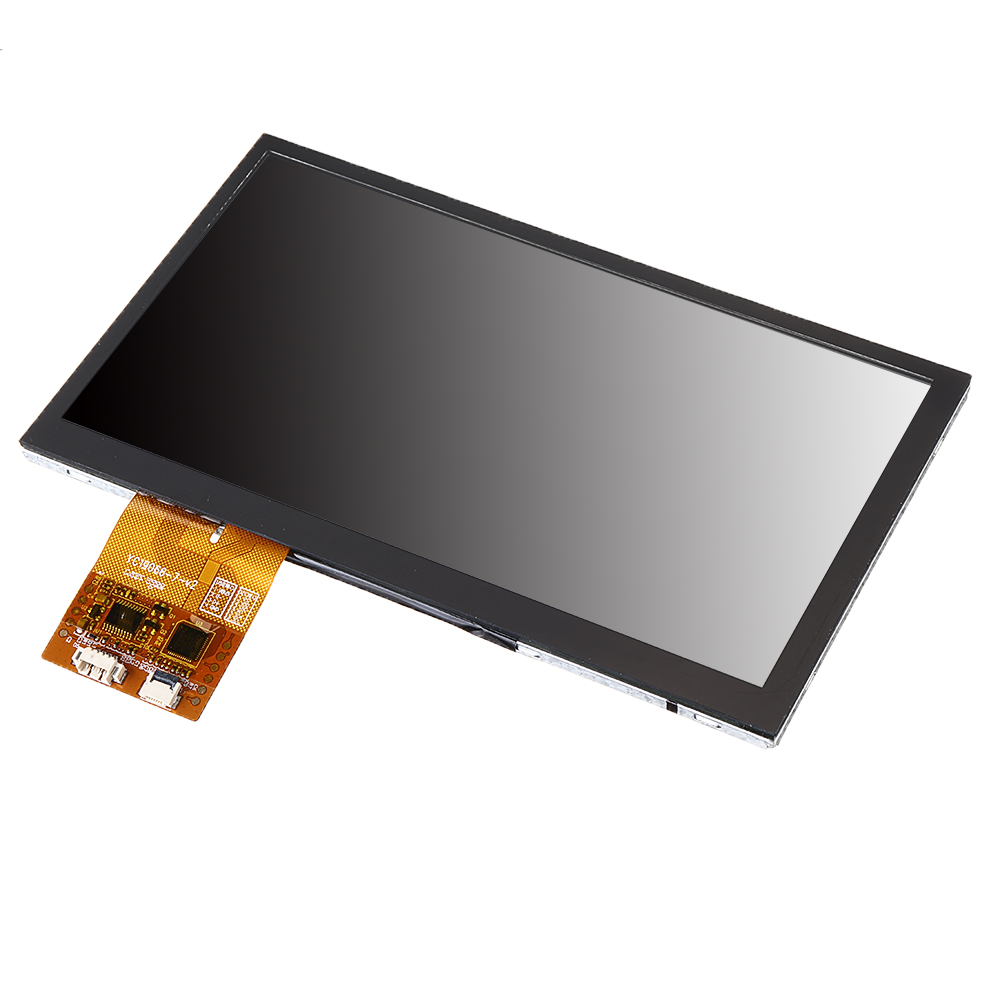

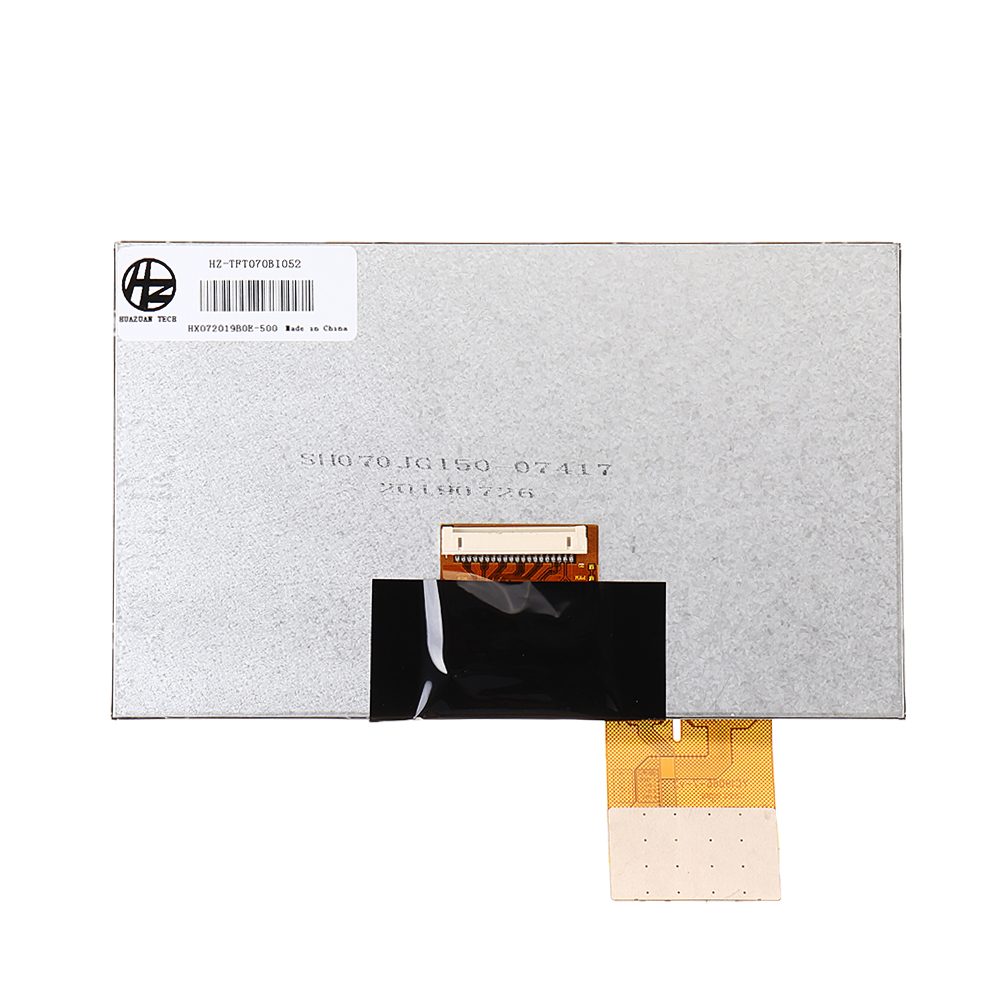

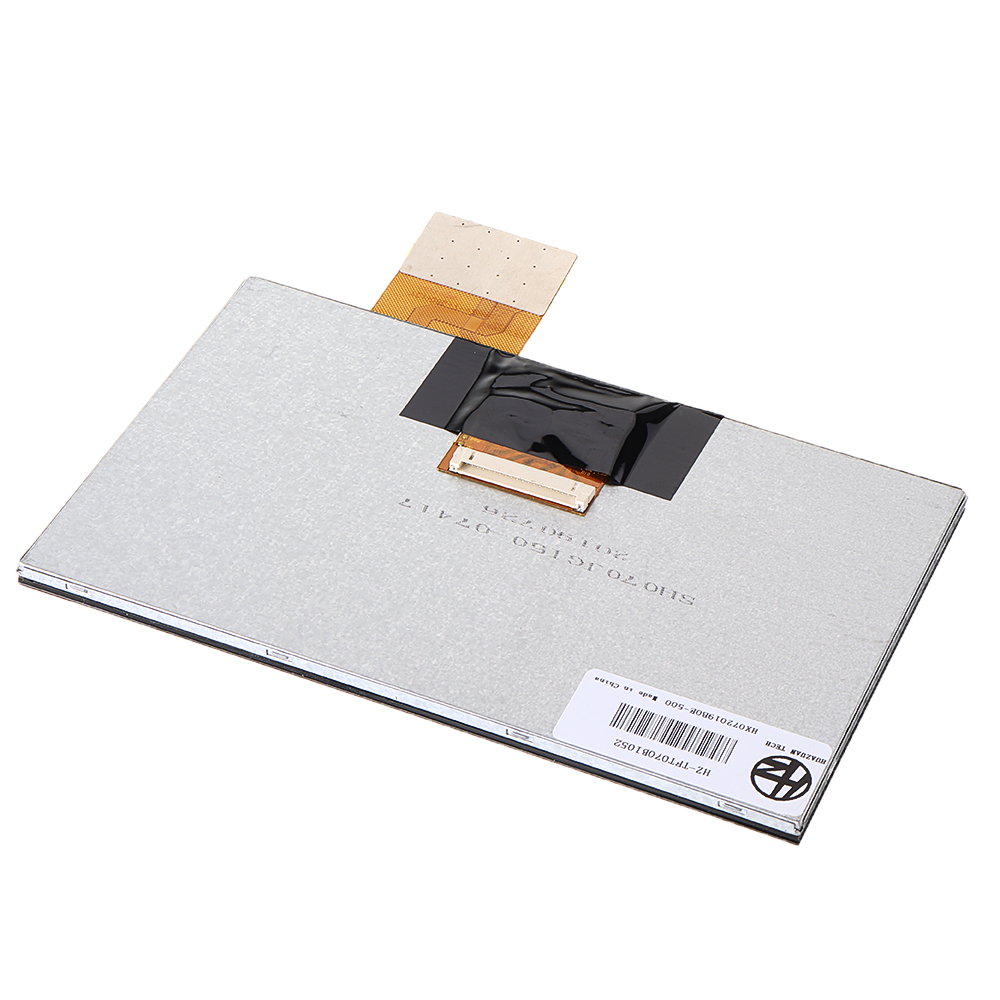

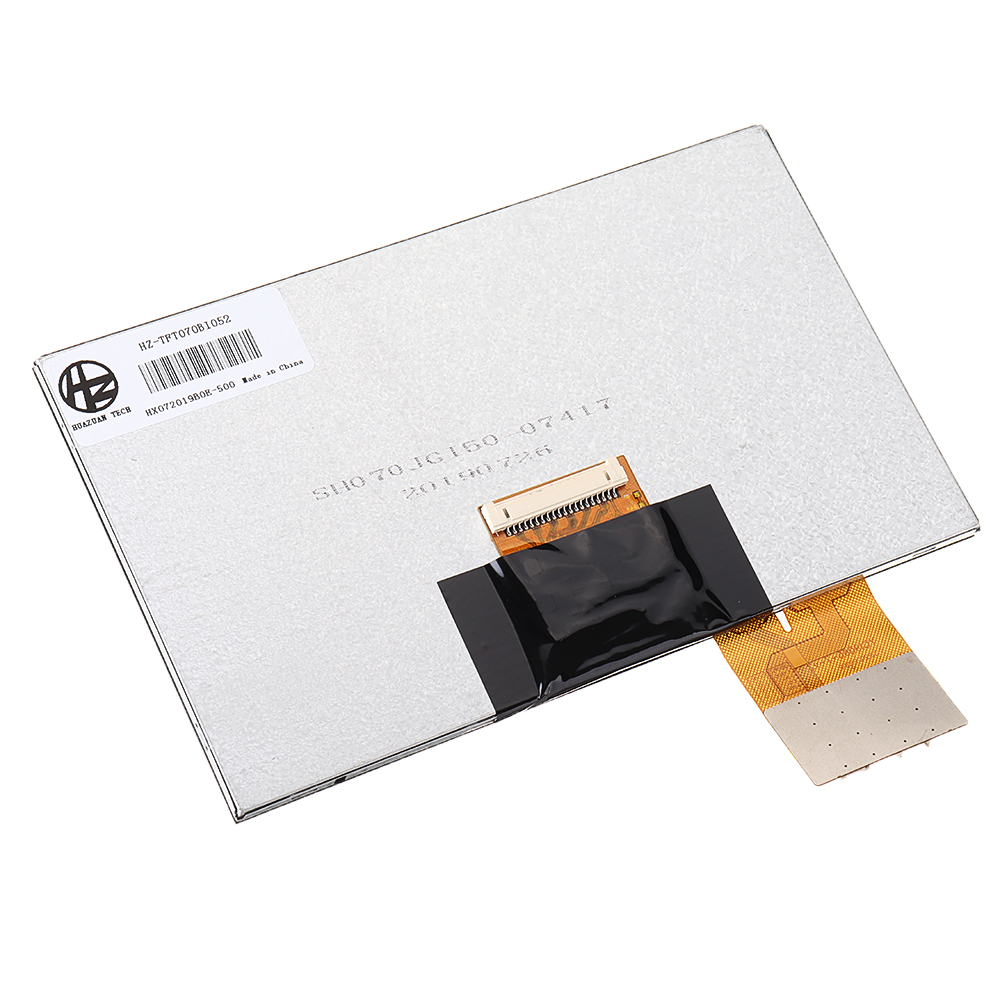

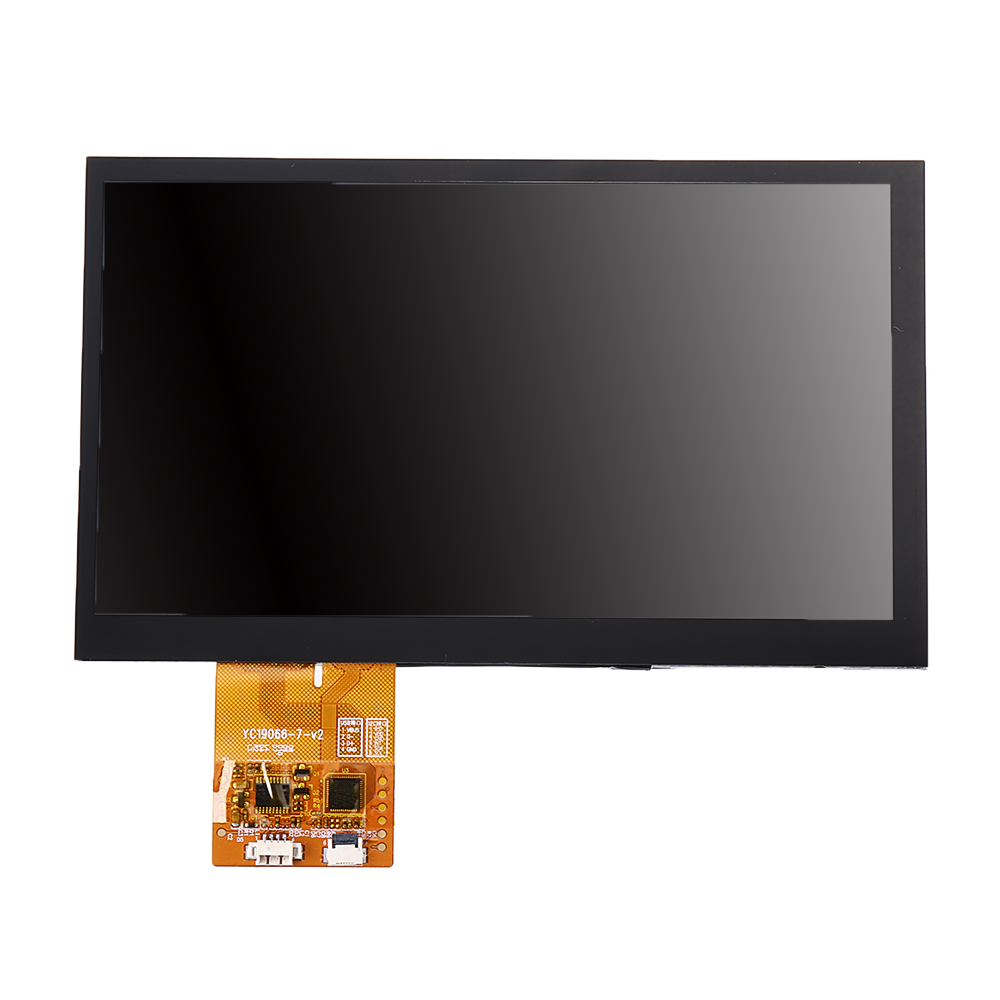

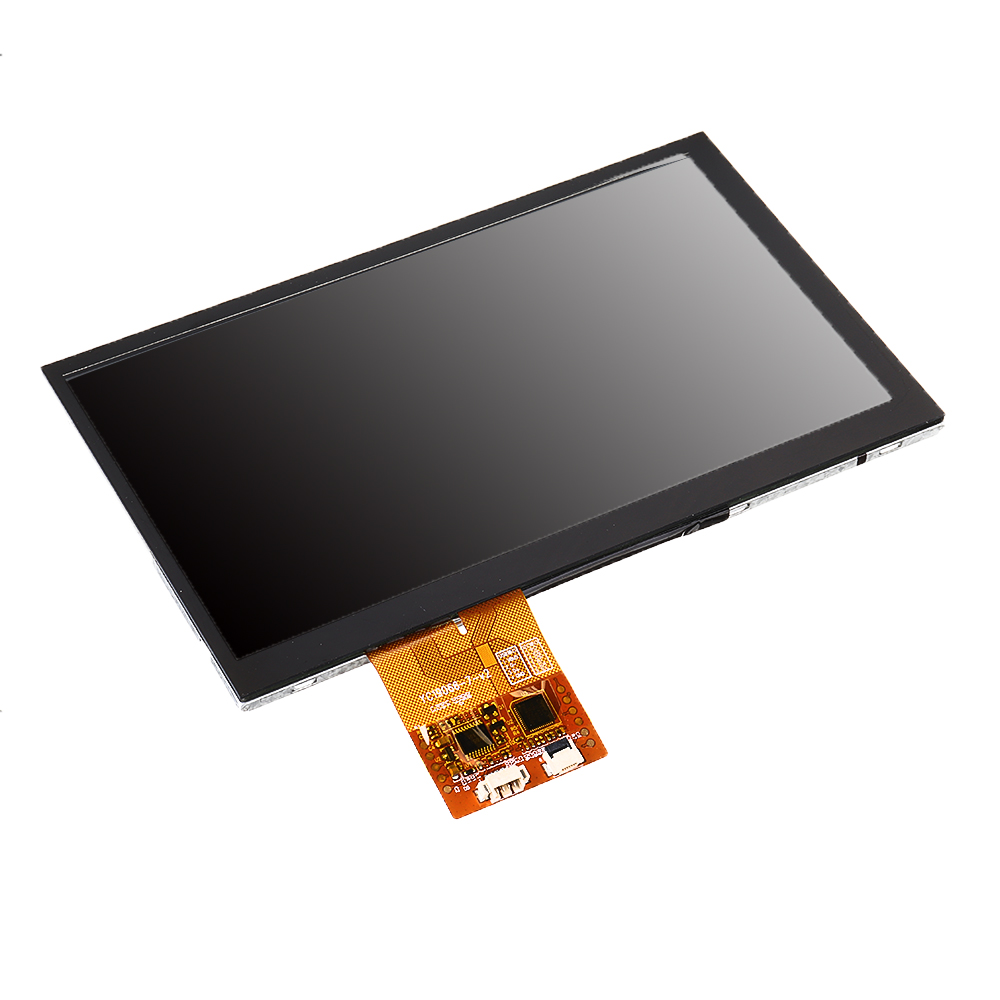

Model: HZ-TFT070BI052-CB
Grootte: 7 inch LCD-montage
Resolutie: 1024 * 600
Interface: LVDS DuPont
Beeldhoek: 85 * 85 * 85 * 85
Buitenste maat: 165 * 100 * 5.5
Voltage: scherm 3.3V, achtergrondverlichting 12V
Werktemperatuur: -20 + 70
Helderheid: 500CD
Kan worden gebruikt met aanraking: G + G capacitief touchscreen (SUB-interface)
Scherm PIN-functie:
Backlight power definition:
Pakket bestaat uit:Scherm PIN-functie:
| Aantal | Beschrijving | |
| 1-3 | VCC | Lcd-scherm stroomingang (VCC = 3.3V) |
| 4-6 | GND | GND |
| 7 | RXO0- | LVDS-signaal 0- |
| 8 | RXO0 + | LVDS-signaal 0+ |
| 9 | RXO1- | LVDS signaal 1- |
| 10 | RXO1 + | LVDS-signaal 1+ |
| 11 | RXO2- | LVDS-signaal 2- |
| 12 | RXO2 + | LVDS-signaal 2+ |
| 13-14 | GND | GND |
| 15 | RXOCLK- | LVDS kloksignaal CLK- |
| 16 | RXOCLK + | LVDS kloksignaal CLK + |
| 17 | RXO3- | LVDS-signaal 3- |
| 18 | RXO3 + | LVDS-signaal 3+ |
Backlight power definition:
| Aantal | Beschrijving | |
| 1-2 | macht | Ingangsspanning (V = 12V) |
| 3 | NC | NC |
| 4 | NL / PWM | Achtergrondverlichting inschakelen regeling / aanpassing van de helderheid |
| 5-6 | GND | GND |
1 x scherm

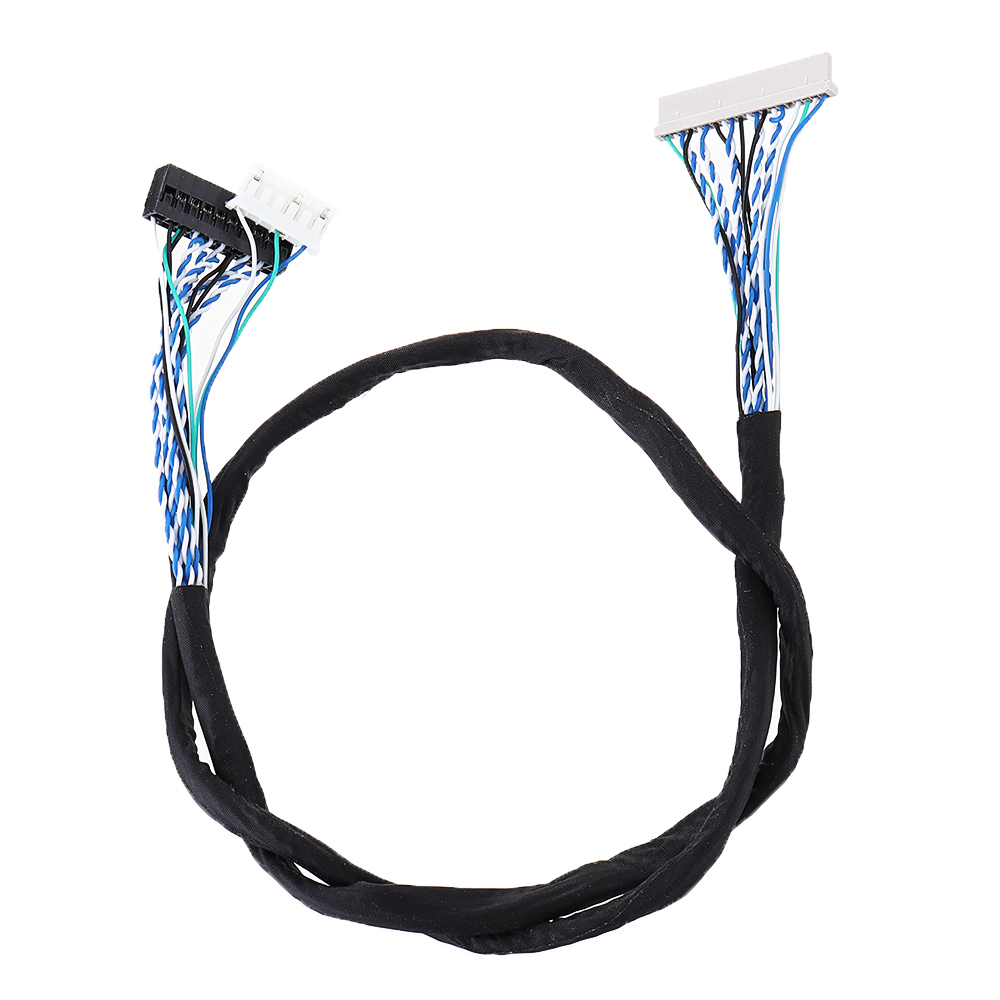

1 x LVDS kabel
