Kenmerken:
Met behulp van de LED-chip met speciale constante stroomregeling bezet u in principe alleen de SPI-interface Raspberry Pi (3 IO + 2 inschakelen) om 64 LED-lampjes te bedienen
- Ondersteuning SPI-interface B / B+ betrokken bij Raspberry Pi

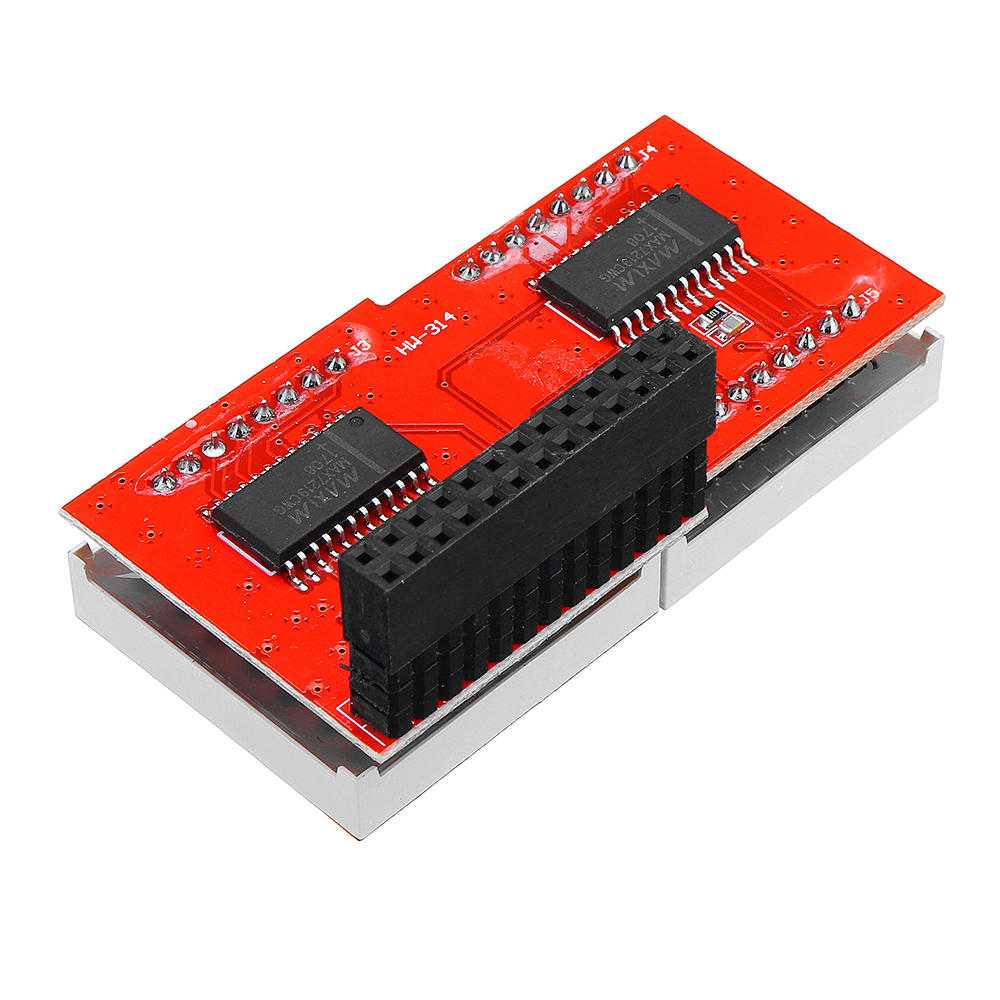

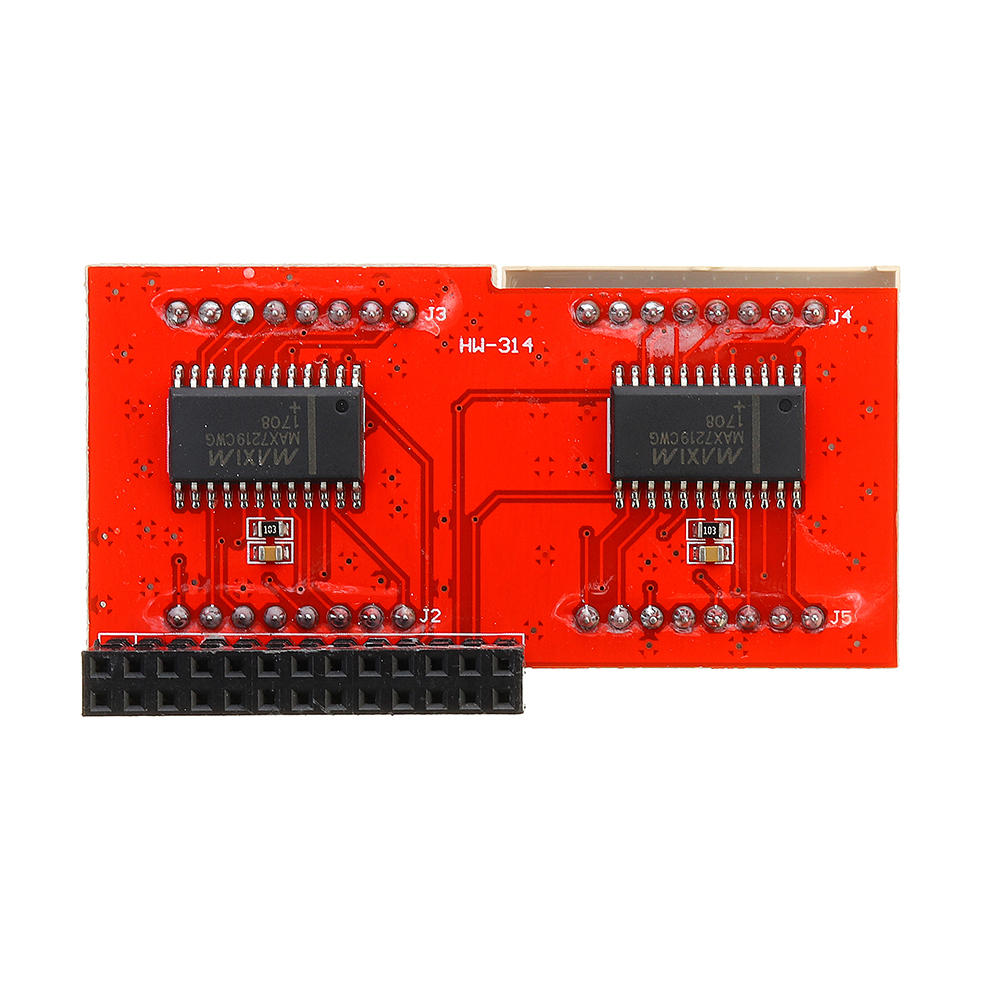

- Chauffeur-chip: MAX 7219

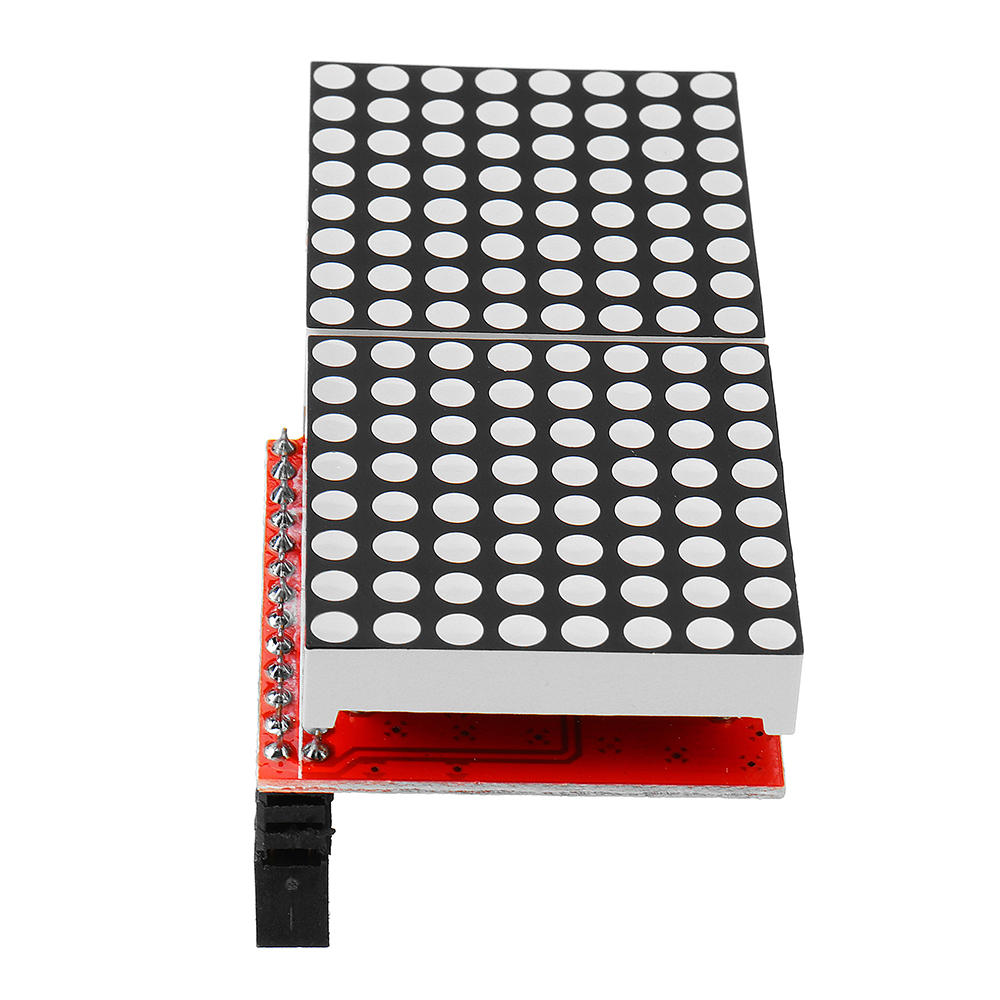

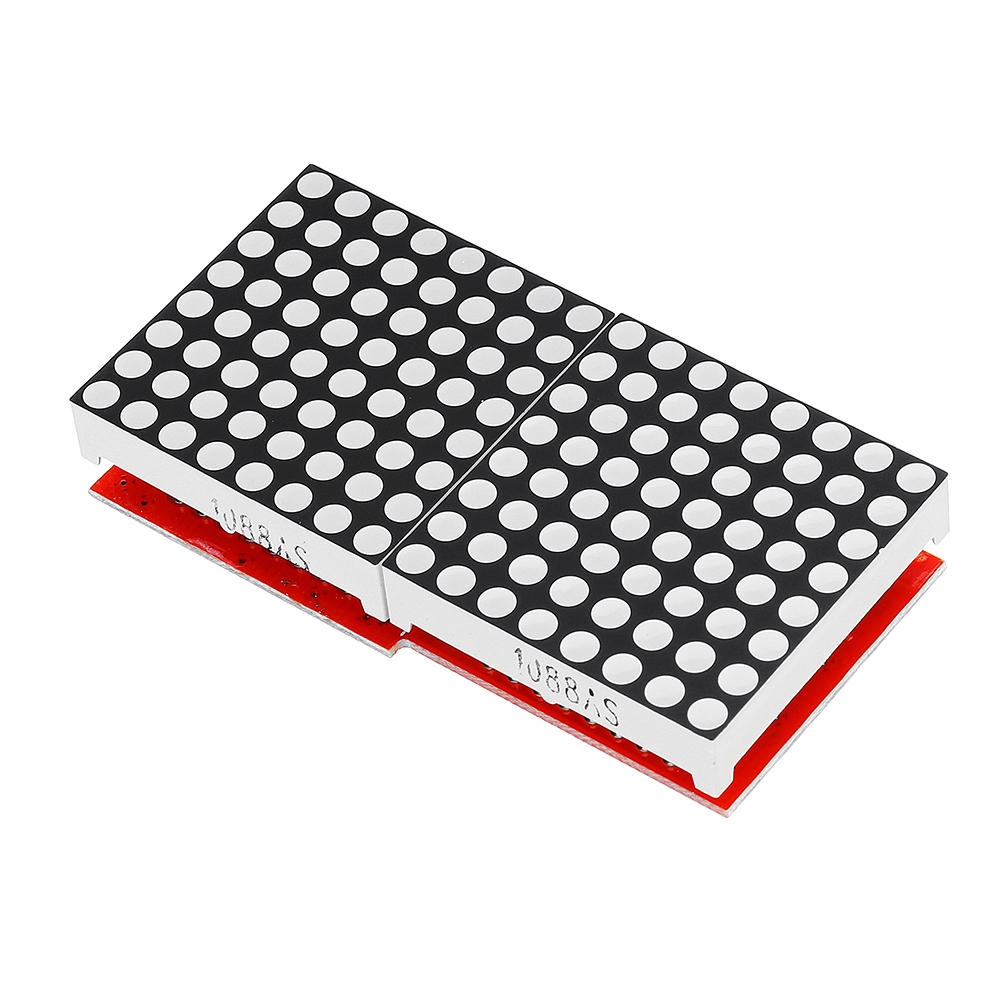

- Dot matrixtype: 8x8 algemene negatieve red dot matrix
- Afmetingen: 64.3x35x26.5mm
Pakket inbegrepen:
1 x MAX7219 LED-dotmatrix
| Pincode | Identificatie | Deschrijving |
| 1 17 | 3.3V | Invoer |
| 2 4 | 5V | Invoer |
| 3 5 7 8 10 11 12 13 15 16 18 21 22 26 | NC | NC |
| 6 9 14 20 25 | GND | macht |
| 19 | MOSI | gegevensinvoer |
| 23 | SCK | Kloksignaal |
| 24 | CE0 | Chip select-signaal |
