Product Introductie:
| product Model | LTDZ_M328_7735 |

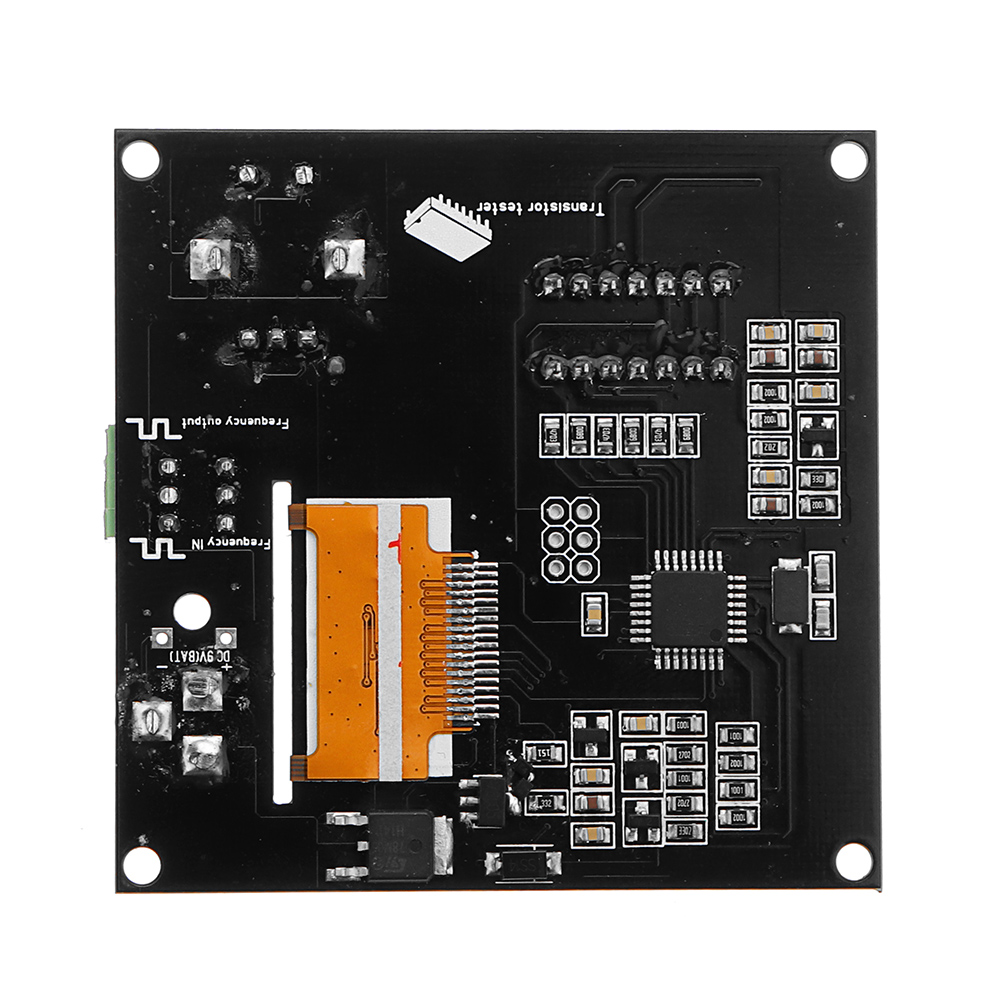

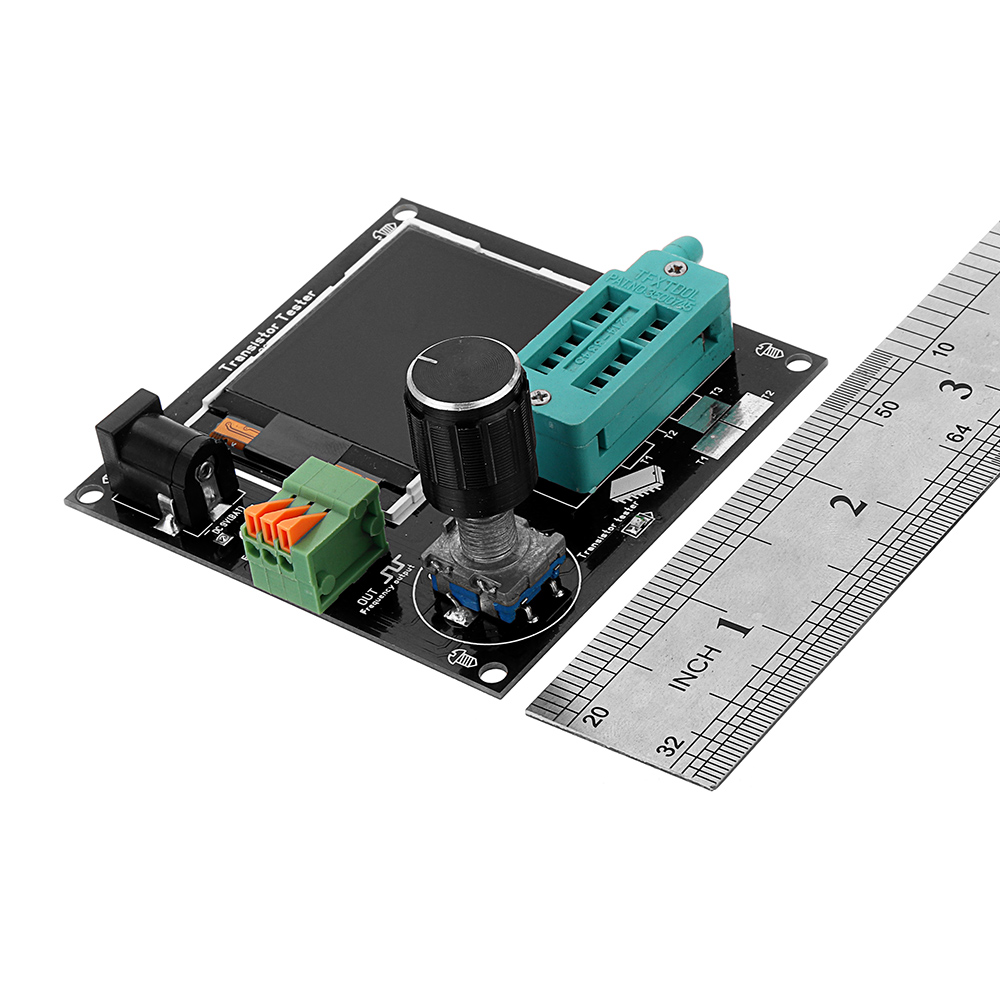

| Grootte | 69mm*69mm*33mm |
| tonen | gebruik een 160 * 128 full-color scherm |
| Werkspanning van de tester | 9-12 V DC gelijkstroomvoeding (9V batterij) |
| Actueel | 30mA |
| Na het afsluiten van de stroom | 20mA |
| tonen | 160x128 pixel |
| Kleuren diepte | 16 bits |
| Frequentie | 1 Hz tot 4 MHz |
Functionele kenmerken:

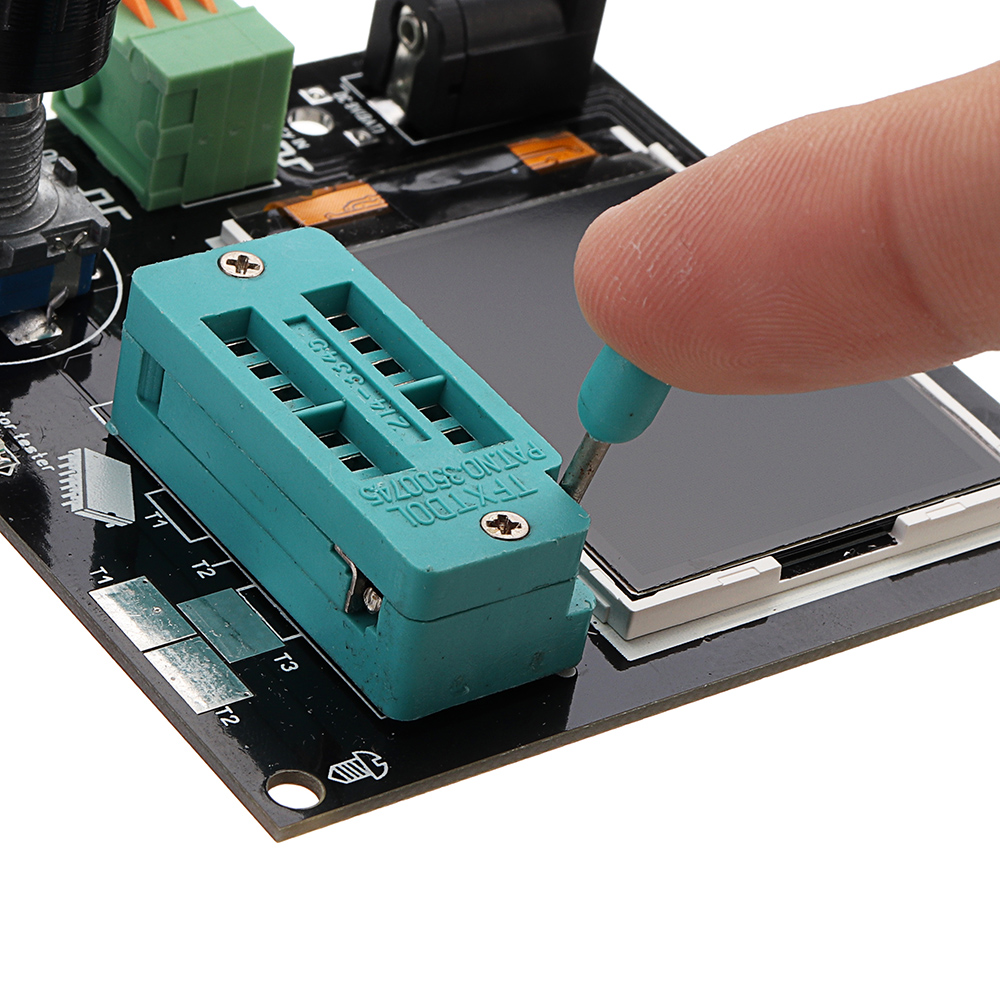

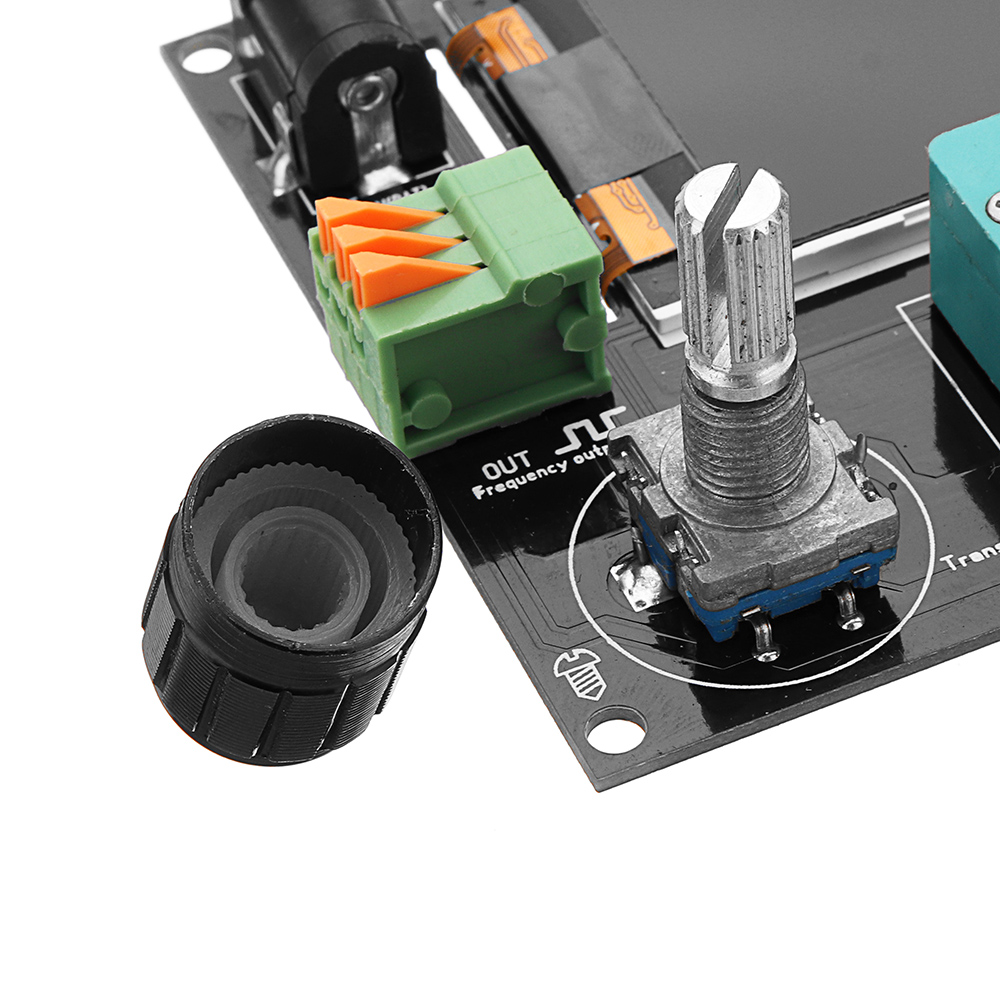

1. Het grafische display element symbool, rotary coding switch control, one key measurement en automatic shutdown.
2. Het kan automatisch NPN en PNP-triode, veldeffectbuis, diode, dubbele diode, thyristor, thyristor detecteren en automatisch de voornoemde transistorpenverdeling onderscheiden.
2. Het kan automatisch NPN en PNP-triode, veldeffectbuis, diode, dubbele diode, thyristor, thyristor detecteren en automatisch de voornoemde transistorpenverdeling onderscheiden.

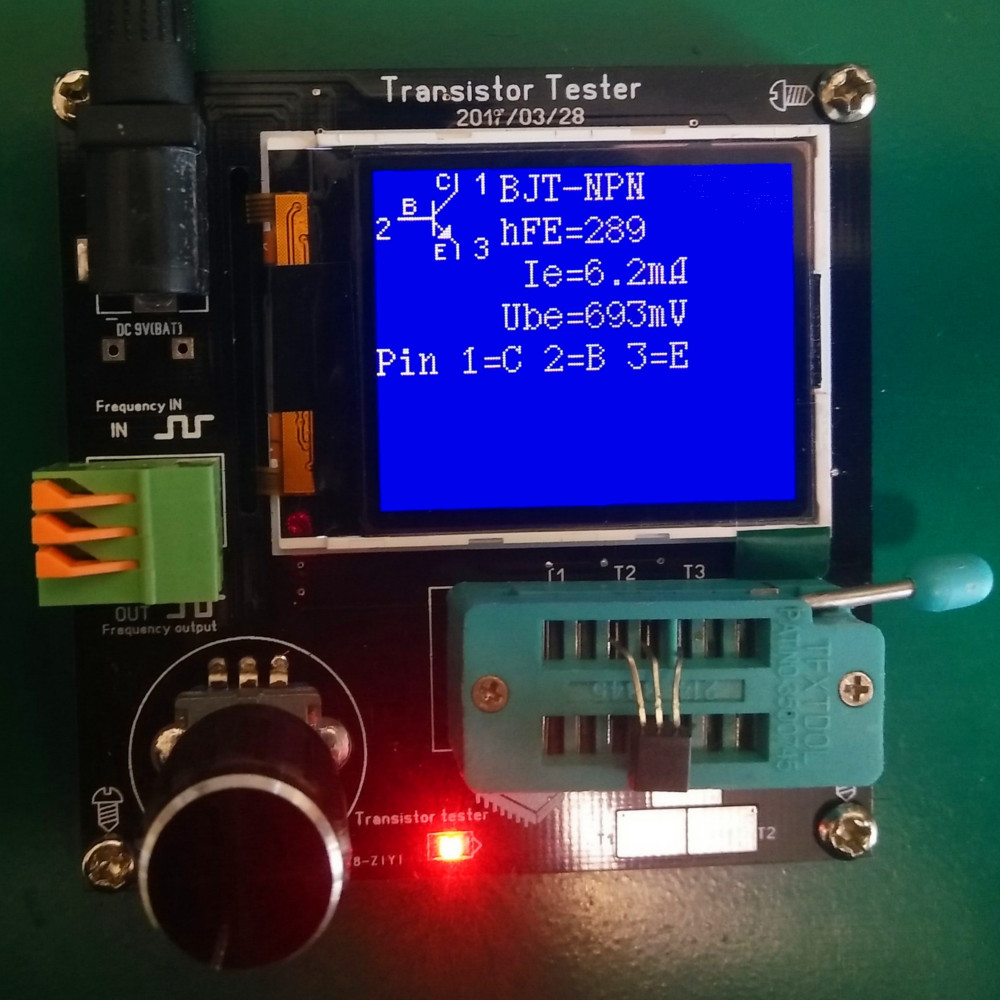

3. Test NPN en PNP triode gemeenschappelijke emitter huidige versterkingsfactor, basis-emitter drempelspanning, collector-emitter lekstroom door de triode basis-emitter drempelspanning en hoge stroom versterkingsfactor. Identificeer Darlington Transistor detectievermogen. Triode en FET ingebouwde beveiliging diode test FET gate-source geleidingsdrempel spanning, drain-source on-weerstand, gate-source capaciteit.
4. Er kunnen maximaal 2 weerstanden tegelijk worden gemeten, dus de instelbare weerstanden van de drie voeten kunnen ook worden gemeten. Als de instelbare weerstand is afgesteld op het eindpunt, kan slechts één weerstandswaarde worden gemeten om de hoogste resolutie van 0,01Ω te meten. Geschikt voor het meten van maximaal 50MΩ condensatoren van 25pF tot 100mF met een resolutie van 1pF. Voor condensatoren groter dan 90 nF, wordt gelijktijdig de equivalente serieweerstand (ESR) gemeten en is de resolutie van de equivalente serieweerstand maximaal 0,01Ω. Voor condensatoren groter dan 5000pF wordt ook de spanningsdalingssnelheid na opladen weergegeven. Deze waarde kan de kwaliteitsfactor van de condensator weerspiegelen.
5. Meet maximaal twee diodes tegelijk, waarbij de positieve en negatieve polen, de on-voltage en de LED's worden weergegeven als de grafische symbolen van de diodes. De inschakelspanning is veel hoger dan de Zenerdiode met de omgekeerde doorslagspanning van de gemeenschappelijke diode onder 4,5 V. Het kan ook worden gedetecteerd en weergegeven als een dubbel diodesymbool. De positieve en negatieve polen hebben een diodesymbool met een inschakelspanning van ongeveer 700 mV en de inschakelspanning die overeenkomt met het andere diodesymbool is een gereguleerde waarde. Test daarom niet tegelijkertijd een enkele diode met een gemeenschappelijke diode en een Zenerdiode en test tegelijkertijd de reverse junction-capaciteit van de PN-junctie. De PN-overgangscapaciteit van de triode kan ook worden getest. Op dit moment kan alleen de triode op hetzelfde moment worden geplaatst. Condensatoren met een basis en emitter of een base en collectorpaar van minder dan 25 pF kunnen ook worden getest. Deze test vereist een condensator van 30 pF, test eerst de condensator van 30 pF en sluit vervolgens de condensator die moet worden getest parallel aan en meet opnieuw. Het verkregen resultaat wordt afgetrokken van de gemeten waarde van de condensator van 30 pF. De weerstand wordt gelijktijdig gemeten voor de weerstand onder 2100Ω. Het meetbereik loopt van 0,01 mH tot 20 H en het testproces duurt ongeveer 2 seconden. De grote condensator en de inductor duren langer.
6. Bijkomende functies omvatten frequentiemeting, blokgolfgenerator, generator PWM, kleurselectie, debugging-kalibratie, continue tests en capaciteitstest.
7. Frequentiemeting varieert van 1 Hz tot 4 MHz. Wanneer de gemeten frequentie lager is dan 25 KHz, kan deze de cyclus weergeven en de resolutie kan 0,001 mHz bereiken.
4. Er kunnen maximaal 2 weerstanden tegelijk worden gemeten, dus de instelbare weerstanden van de drie voeten kunnen ook worden gemeten. Als de instelbare weerstand is afgesteld op het eindpunt, kan slechts één weerstandswaarde worden gemeten om de hoogste resolutie van 0,01Ω te meten. Geschikt voor het meten van maximaal 50MΩ condensatoren van 25pF tot 100mF met een resolutie van 1pF. Voor condensatoren groter dan 90 nF, wordt gelijktijdig de equivalente serieweerstand (ESR) gemeten en is de resolutie van de equivalente serieweerstand maximaal 0,01Ω. Voor condensatoren groter dan 5000pF wordt ook de spanningsdalingssnelheid na opladen weergegeven. Deze waarde kan de kwaliteitsfactor van de condensator weerspiegelen.
5. Meet maximaal twee diodes tegelijk, waarbij de positieve en negatieve polen, de on-voltage en de LED's worden weergegeven als de grafische symbolen van de diodes. De inschakelspanning is veel hoger dan de Zenerdiode met de omgekeerde doorslagspanning van de gemeenschappelijke diode onder 4,5 V. Het kan ook worden gedetecteerd en weergegeven als een dubbel diodesymbool. De positieve en negatieve polen hebben een diodesymbool met een inschakelspanning van ongeveer 700 mV en de inschakelspanning die overeenkomt met het andere diodesymbool is een gereguleerde waarde. Test daarom niet tegelijkertijd een enkele diode met een gemeenschappelijke diode en een Zenerdiode en test tegelijkertijd de reverse junction-capaciteit van de PN-junctie. De PN-overgangscapaciteit van de triode kan ook worden getest. Op dit moment kan alleen de triode op hetzelfde moment worden geplaatst. Condensatoren met een basis en emitter of een base en collectorpaar van minder dan 25 pF kunnen ook worden getest. Deze test vereist een condensator van 30 pF, test eerst de condensator van 30 pF en sluit vervolgens de condensator die moet worden getest parallel aan en meet opnieuw. Het verkregen resultaat wordt afgetrokken van de gemeten waarde van de condensator van 30 pF. De weerstand wordt gelijktijdig gemeten voor de weerstand onder 2100Ω. Het meetbereik loopt van 0,01 mH tot 20 H en het testproces duurt ongeveer 2 seconden. De grote condensator en de inductor duren langer.
6. Bijkomende functies omvatten frequentiemeting, blokgolfgenerator, generator PWM, kleurselectie, debugging-kalibratie, continue tests en capaciteitstest.
7. Frequentiemeting varieert van 1 Hz tot 4 MHz. Wanneer de gemeten frequentie lager is dan 25 KHz, kan deze de cyclus weergeven en de resolutie kan 0,001 mHz bereiken.
8. Meerdere frequenties kunnen worden geselecteerd. De hoogste uitgangsfrequentie is 2 MHz.
9. Het kan een regelbaar impulssignaal met vaste frequentie, in duty cycle uitvoeren, inschakelduurcyclus van 1% -99%.
10. Thyristors en thyristors kunnen alleen hun pinnen herkennen en vereisen ook dat de thyristor of thyristor een lagere triggerstroom hebben dan de tester kan bieden. De tester kan maximaal 6 mA triggerstroom leveren.
Eerst de condensator ontladen voor het testen van de condensator. Anders kan het de singlechip van de tester beschadigen.
Notitie:
Eerst de condensator ontladen voor het testen van de condensator. Anders kan het de singlechip van de tester beschadigen.
Pakket inbegrepen:

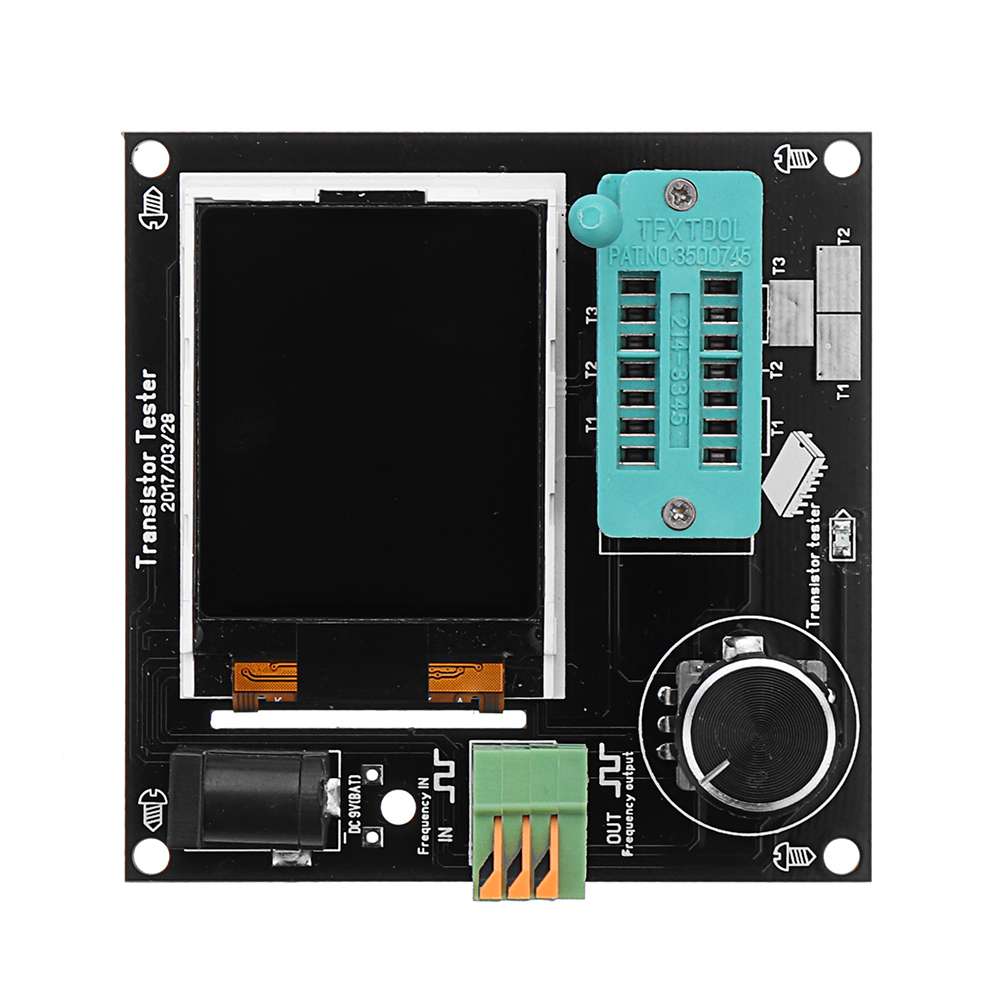

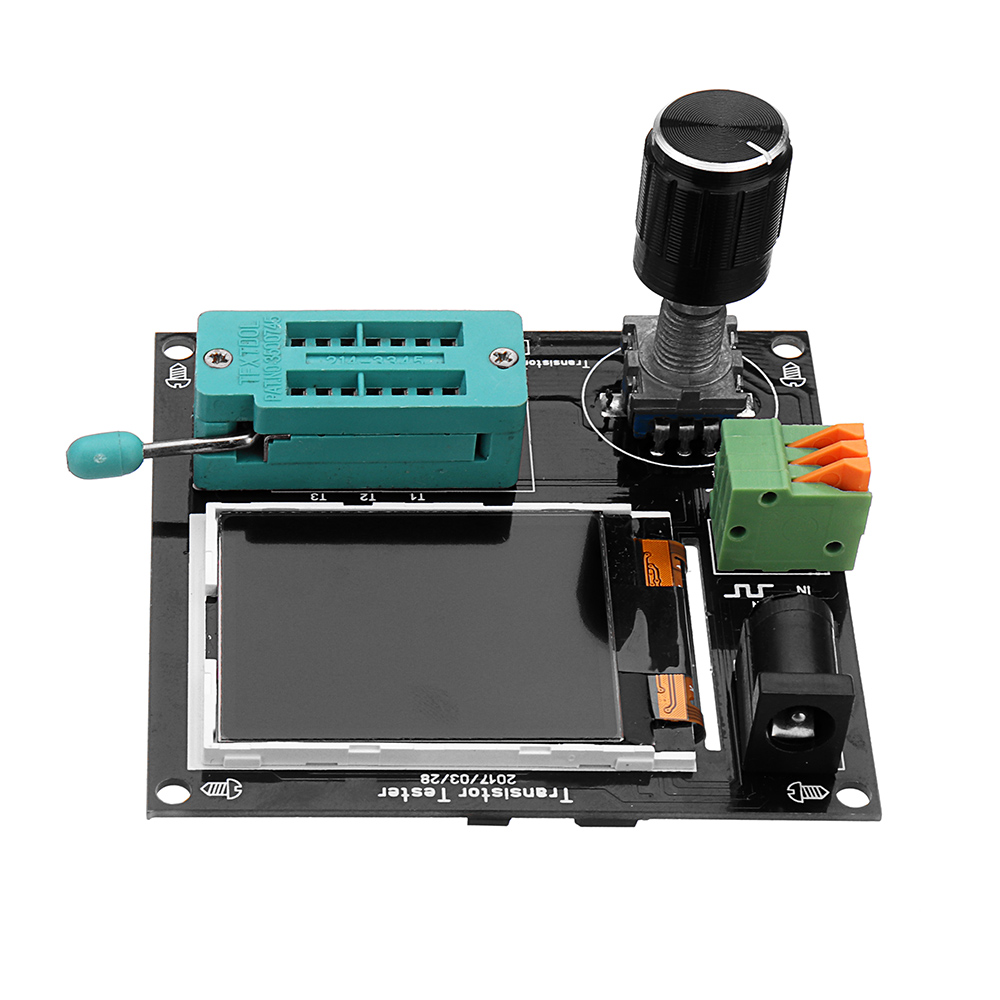

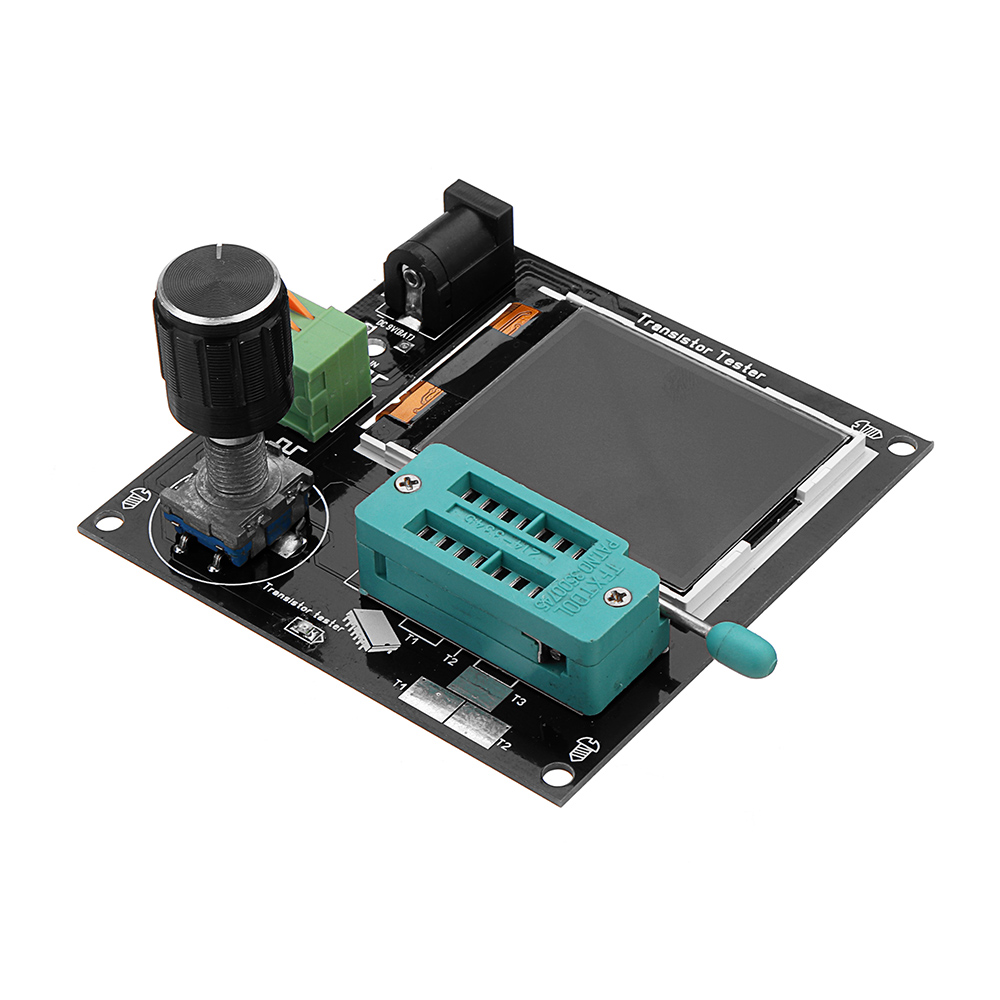

1 x Transistor Tester
