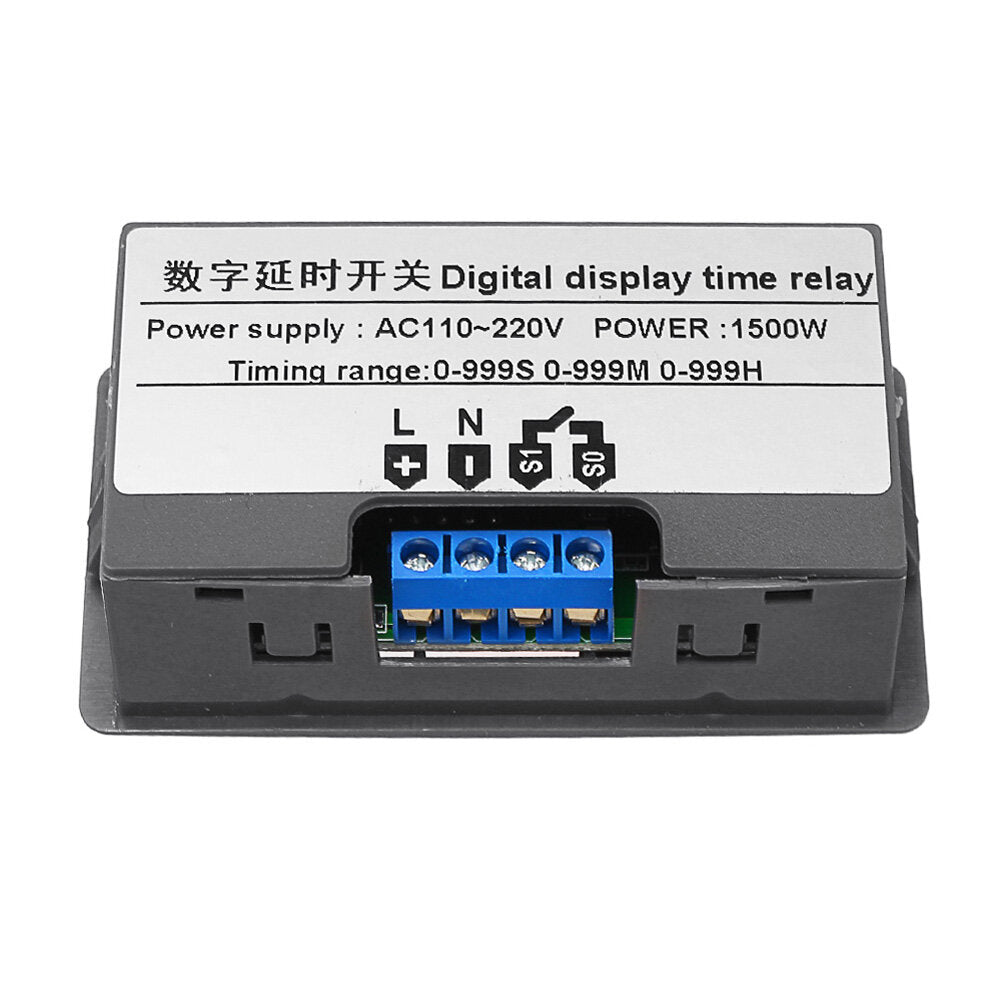

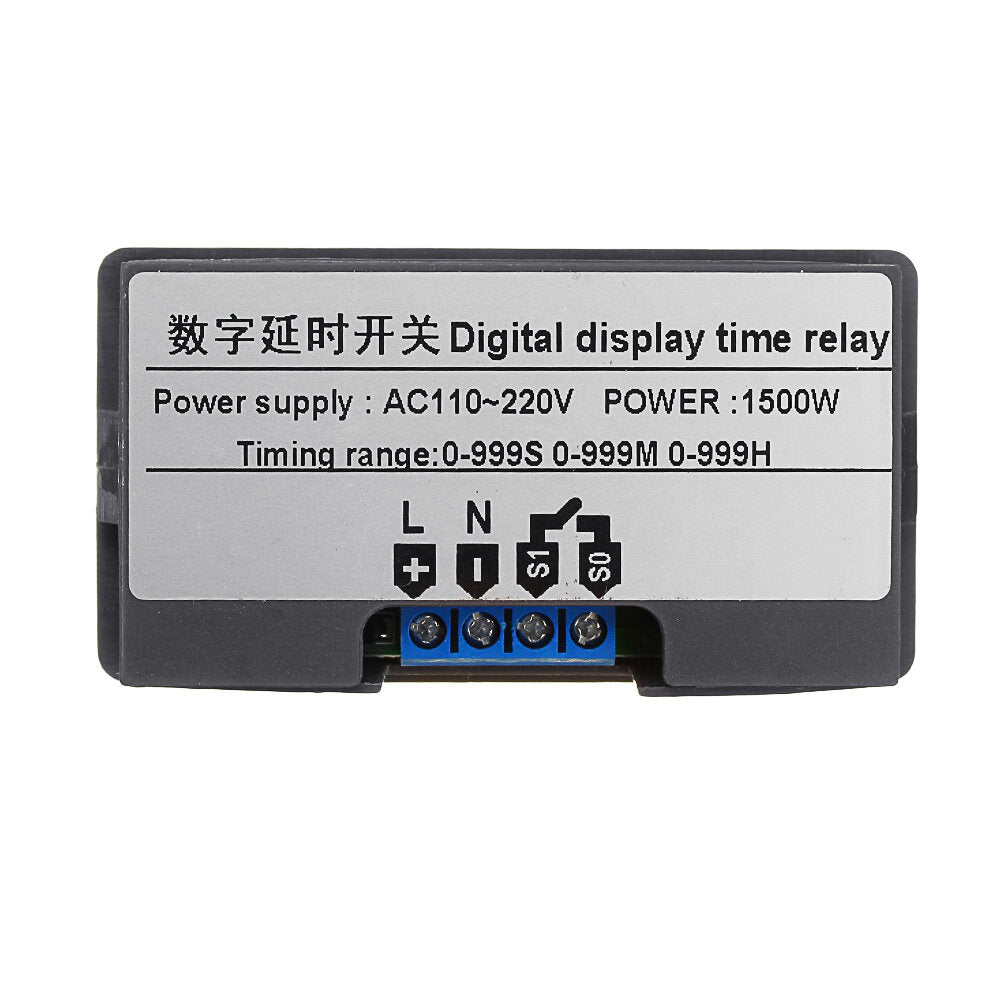

Specificaties:
Timingbereik: 0-999s 0-999m 0-999h
Voedingsspanning: AC110V-220V
Relais: 20A
Werkstroom: 10A (max)
Vermogen: 500W (maximaal)
Maat: 79*26*43mm
Gatgrootte: 72*40mm
Instructies:
Let op bij het eerste gebruik. U moet 6s wachten na uw instellingsgegevens, de module slaat de datum op die u na 6s hebt ingesteld.

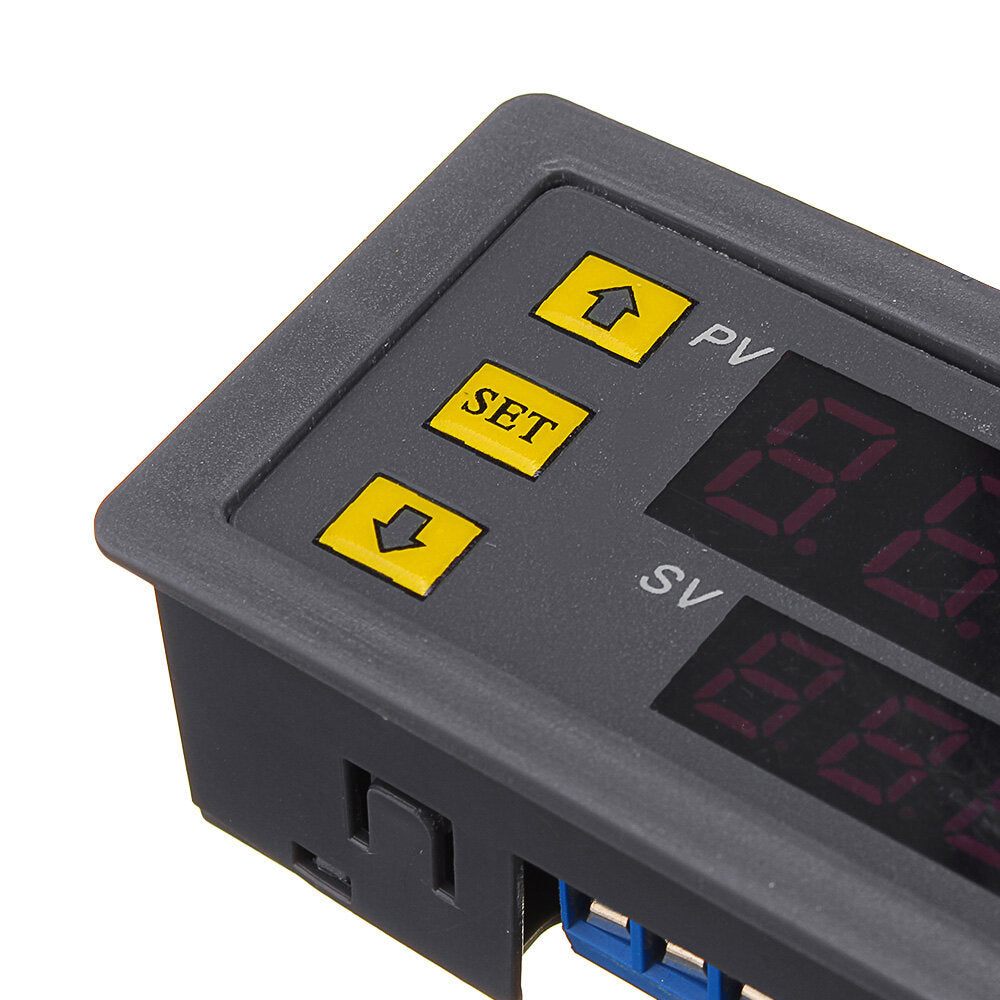

Druk kort op de knop SET: Als u de tijdinstellingsmodus start, gaat Nixie tube knipperen. U kunt de tijd T1 en T2 aanpassen met knop+ en knop-. Wacht 5s na uw instellingsdatum, de module slaat de datum op die u na 5s hebt ingesteld.
Druk lang op de knop SET: als u de parameterinstellingsmodus start. Er zijn twee groepsparameters voor uw keuze: P0 en P1. U kunt P0 of P1 wisselen door kort op SET te drukken. Onder de parameter P0 en P1 kunt u de timingmodus instellen met de knop + en knop-.
P0--0: Timing-tijdmodus: 0---999s.
P0--1: Timing tijd modus: 0---999min.
P0--2: Timing-tijdmodus: 0---999 uur.
P1--0: Het relais zal verbinding maken nadat u de T1 tijd hebt uitgesteld.
P1--1: Het relais wordt losgekoppeld nadat u de T1-tijd hebt uitgesteld.
P1--2: Het relais maakt verbinding nadat u eerst de T1-tijd hebt uitgesteld. Daarna wordt het relais losgekoppeld nadat u de T2-tijd hebt uitgesteld, het is voltooid.
P1--3: Het relais wordt losgekoppeld nadat u eerst de T1-tijd hebt uitgesteld. Daarna zal het relais verbinding maken nadat u de T2-tijd hebt uitgesteld, het is voltooid.
P1--4: Het relais maakt verbinding nadat u eerst de T1-tijd hebt uitgesteld. Daarna wordt het relais losgekoppeld nadat u de T2-tijd hebt uitgesteld, het is cyclisch.
P1--5: Het relais wordt losgekoppeld nadat u eerst de T1-tijd hebt uitgesteld. Daarna zal het relais verbinding maken nadat u de T2-tijd hebt uitgesteld, het is cyclisch.
Voorbeeld: Een klant heeft 10 seconden nodig om op te starten en 20 seconden uit. Opstelling is als volgt:
T1 ingestelde tijd 10, T2 ingestelde tijd 20
P0 -- 0 (T1 tijdsbereik is seconden)
P1--5 (timer werkmodus)
Pakket Inbegrepen:
1 x digitaal display tijdrelais
