specificaties:
specificaties:
ADC-offsetfout: ± 5mV
ADC-conversietijd: 2us
ADC volledige bandbreedte: 8,2 MHz 3dB
DAC-offsetfout: ± 3mV
DAC input full 0 error: 2mV
Referentiespanning VREF-ingang: 1 ~ VDD
Referentiespanning VREF-uitgang: 2.5V
Nauwkeurigheid temperatuursensor: 12 bits
Temperatuursensor temperatuurbereik: -40 ~ 105 ° C
Meetfout: ± 3 ° C
Voeding VDD: 2.7 ~ 5V
IIC-communicatiefrequentie: tot 400 KHz

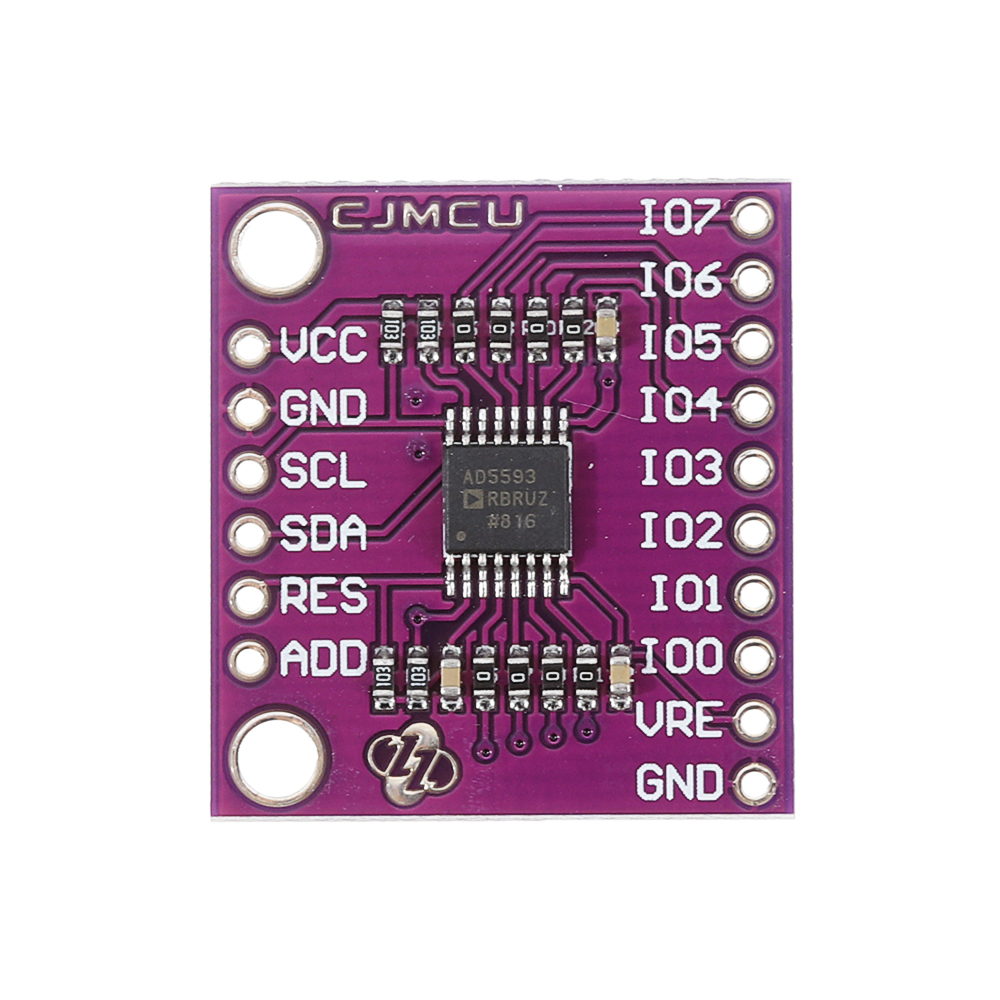

Pin beschrijving:
VCC: Positieve voeding
SCL: IIC kloksignaallijn
SDA: IIC-gegevenssignaallijn
RES: terminal voor chipreset, actief laag
TOEVOEGEN: 7-bit slave-adres minimale selectiebit
IO0 tot IO7: Octaal digitale of analoge signaalingang / -uitgang (interne registerinstelling)
VRE: referentiespanningsingang en -uitgang (wanneer de interne instelling is ingeschakeld). Als de interne niet is ingeschakeld, is een externe testspanning van 1V tot VCC vereist.
Pakket inbegrepen:

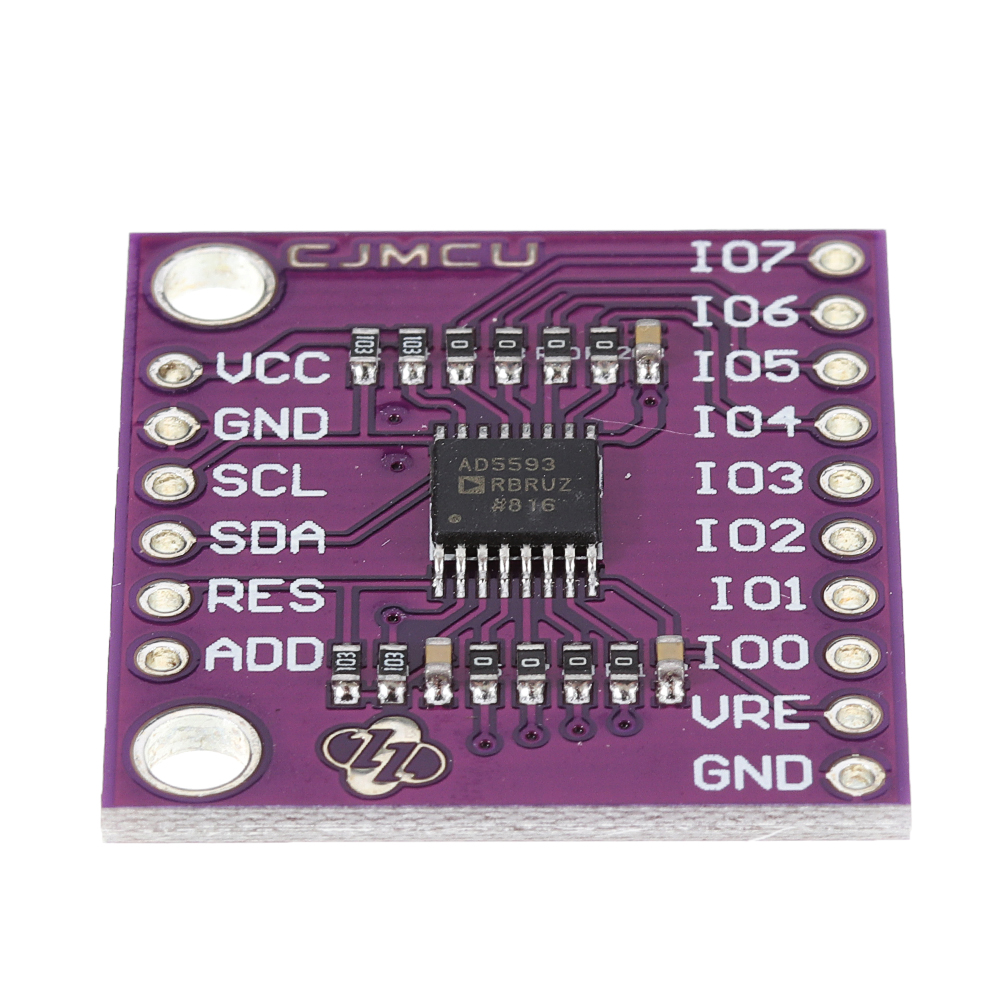

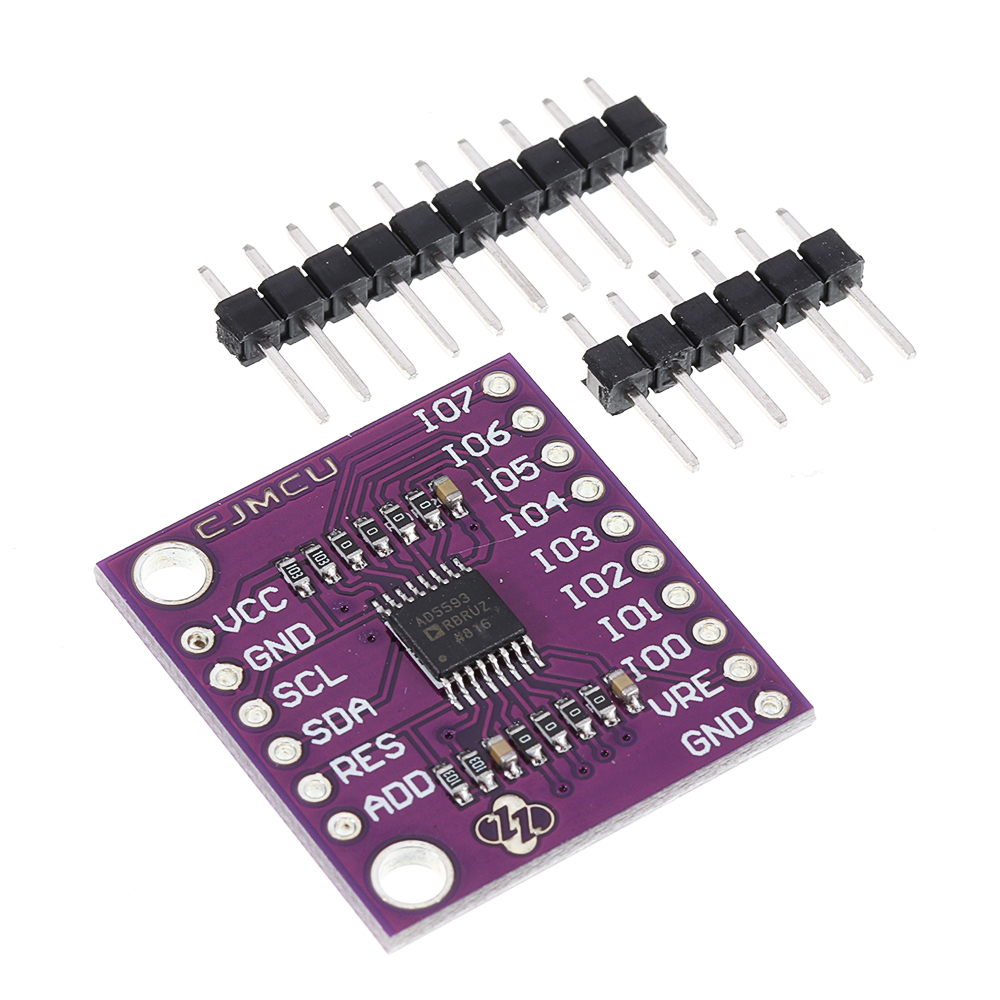

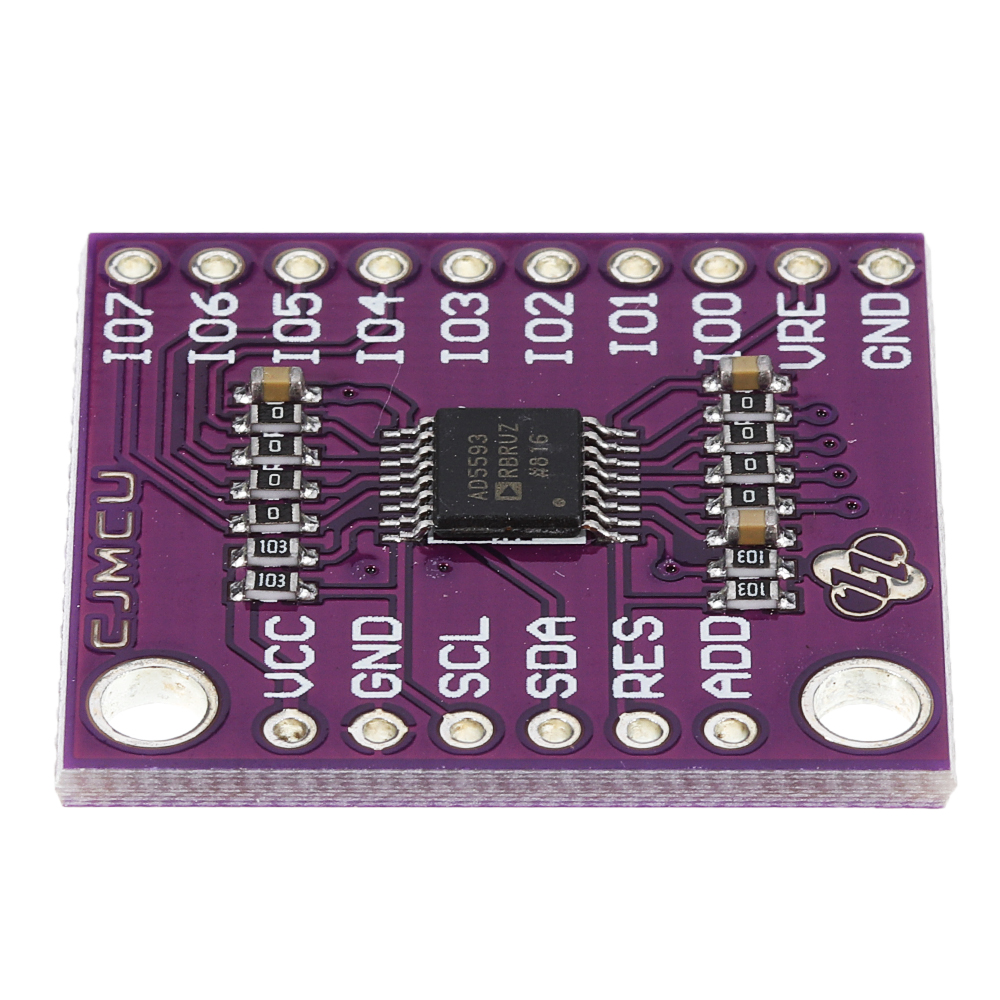

1 x CJMCU-5593 AD5593 Converter ADC / DAC configureerbaar
