Productomschrijving:

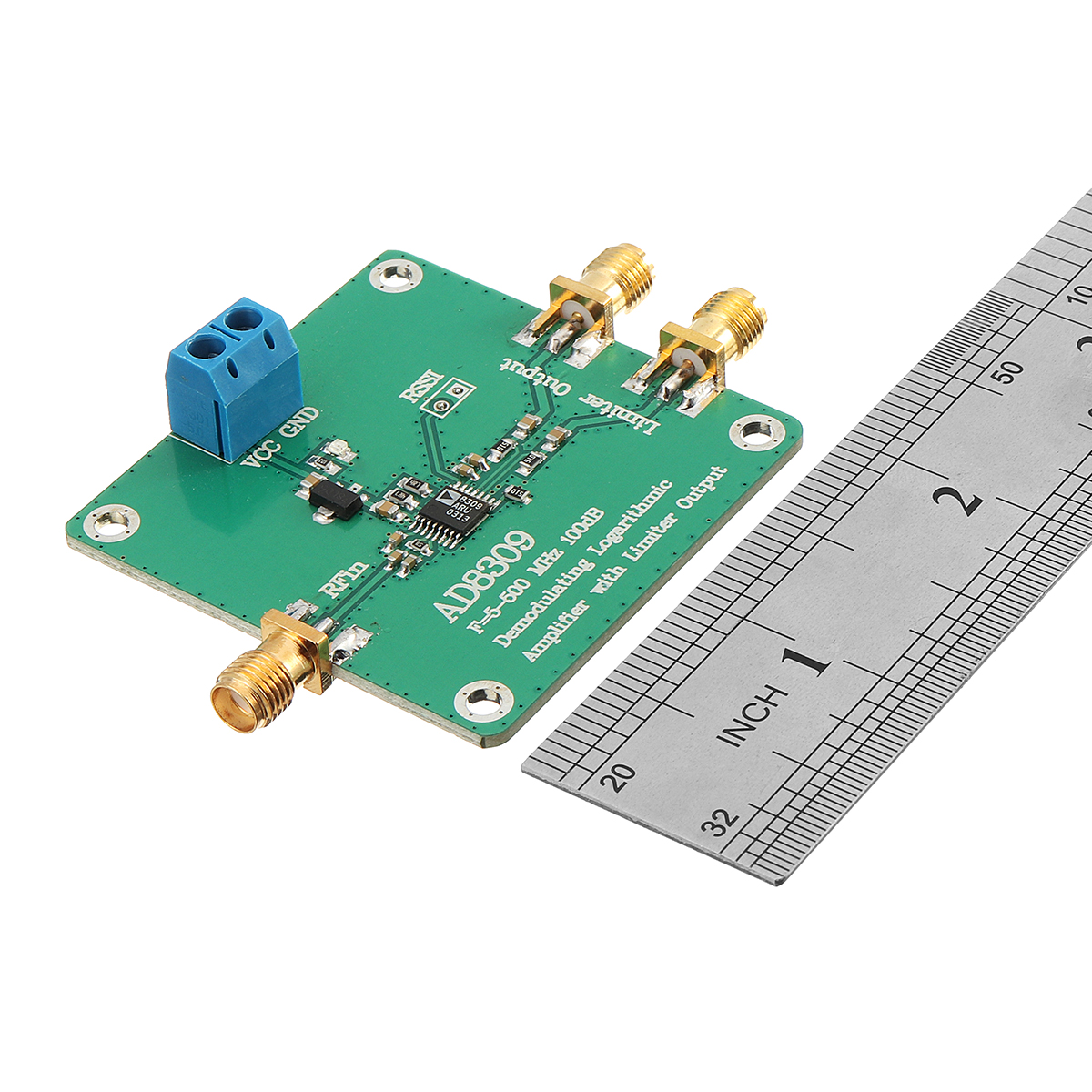

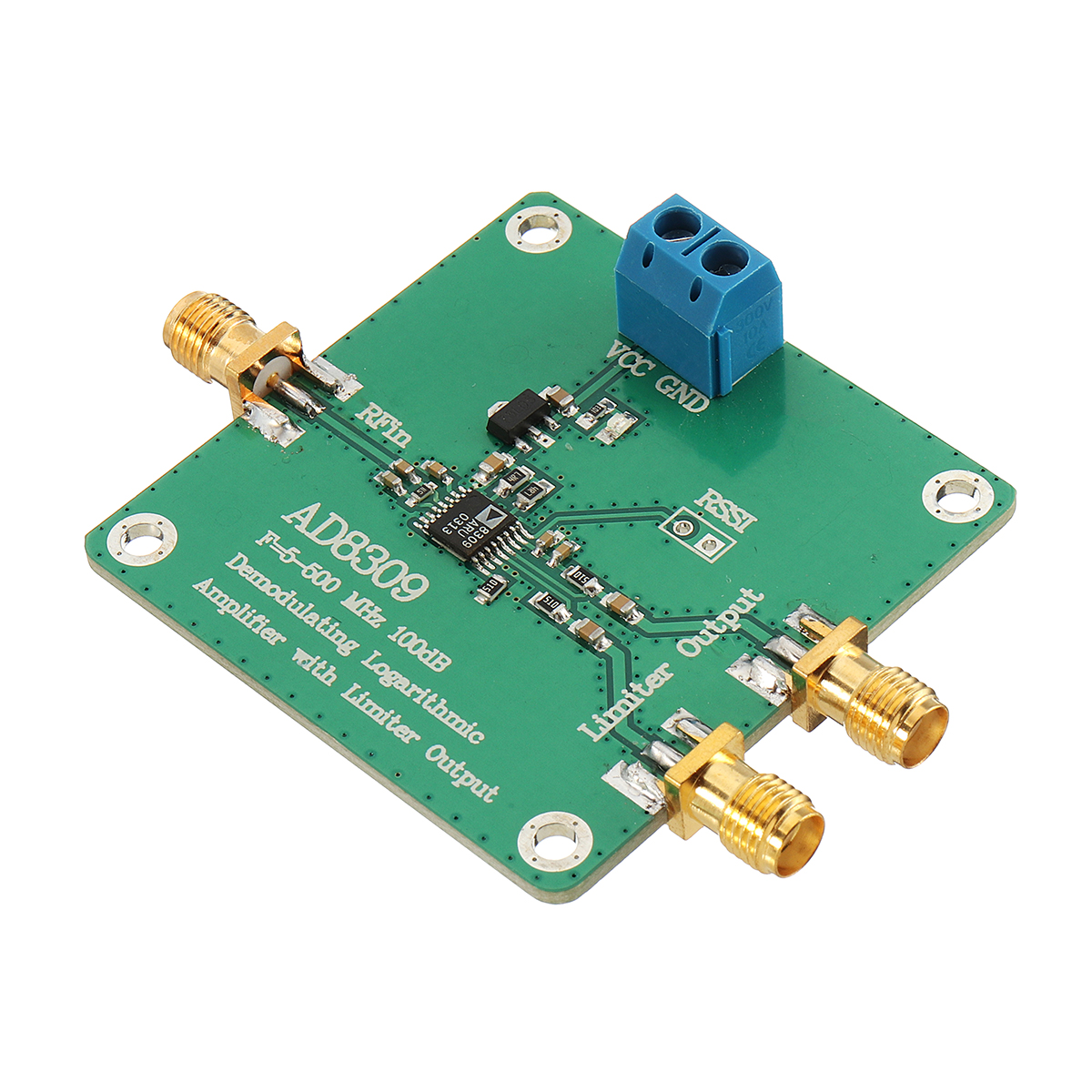

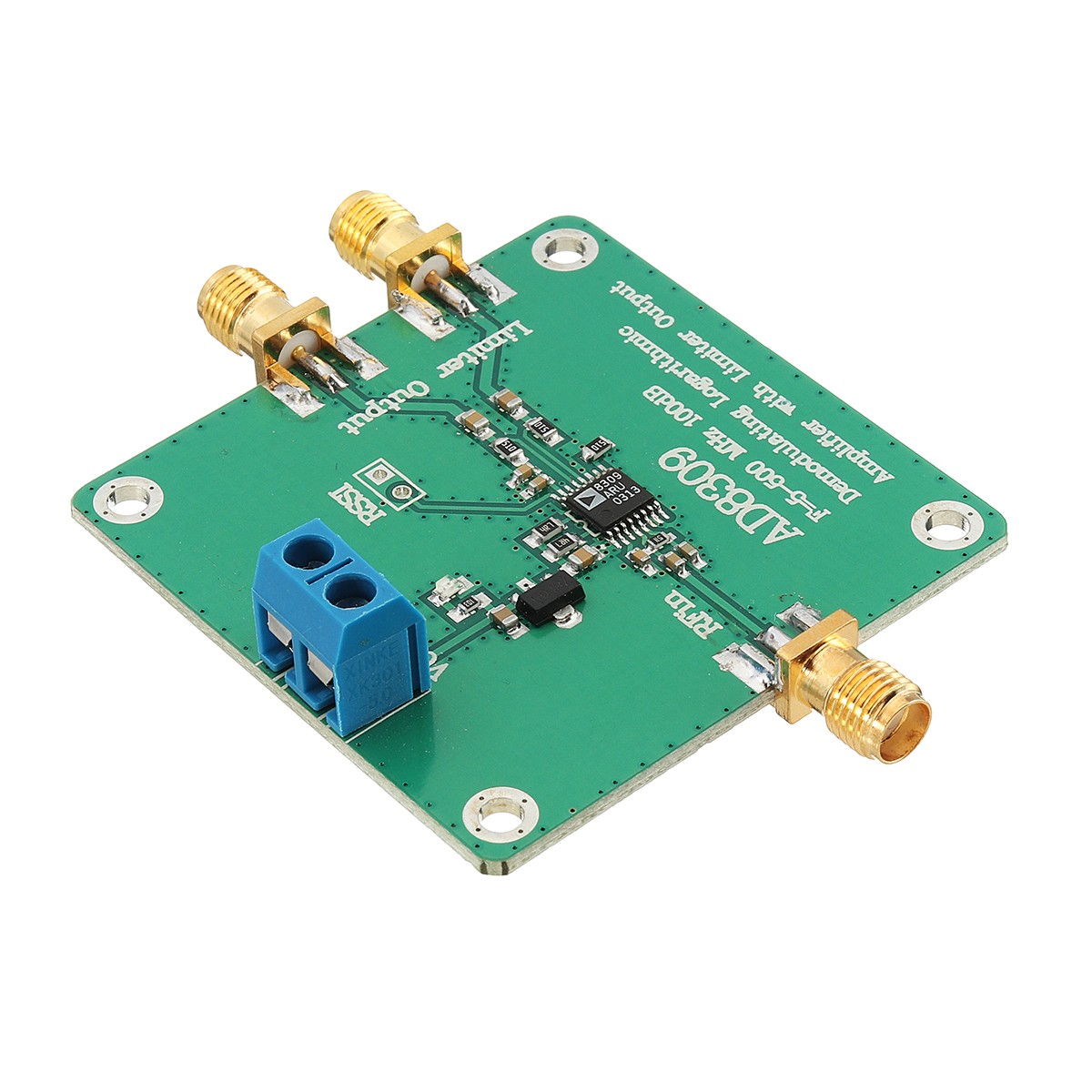

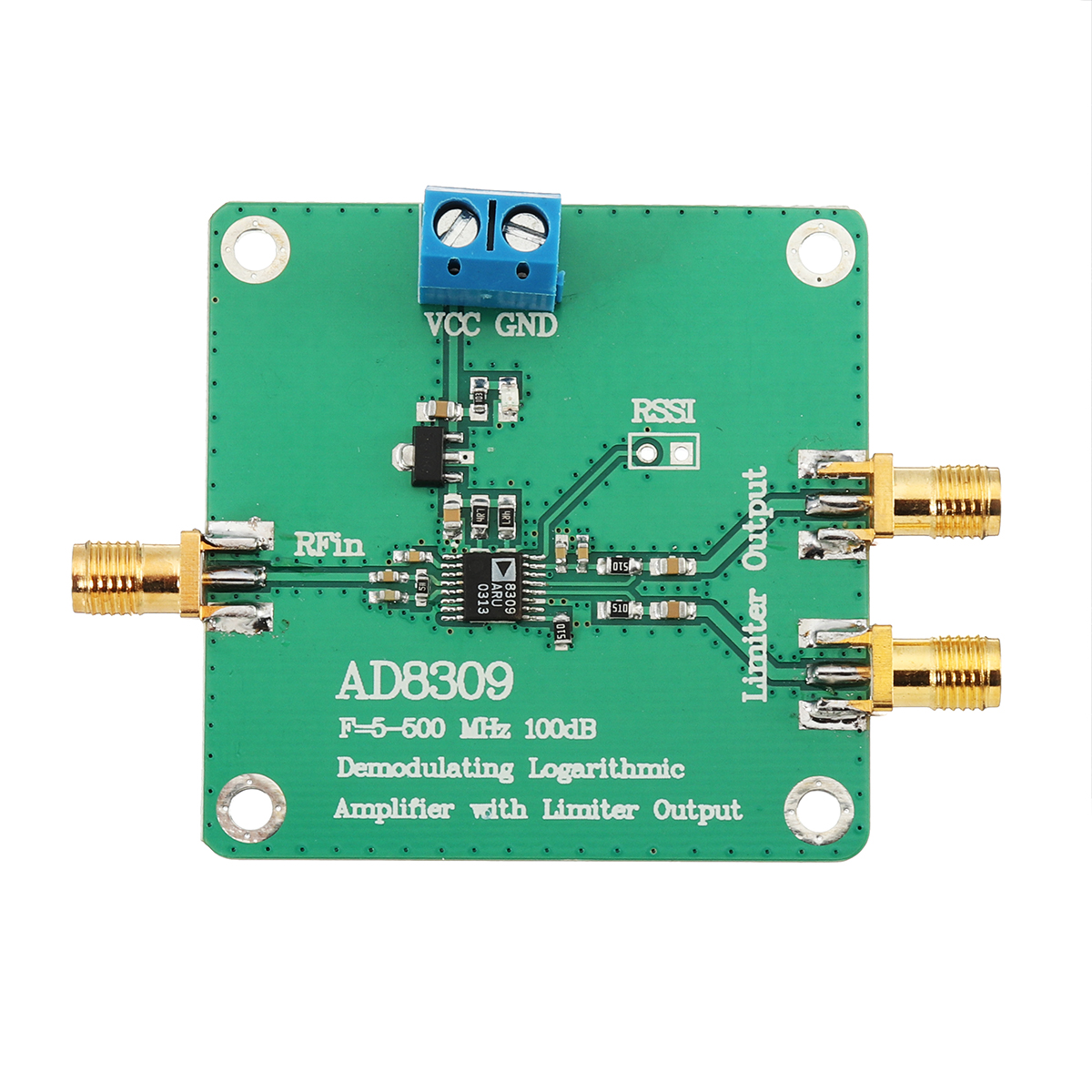

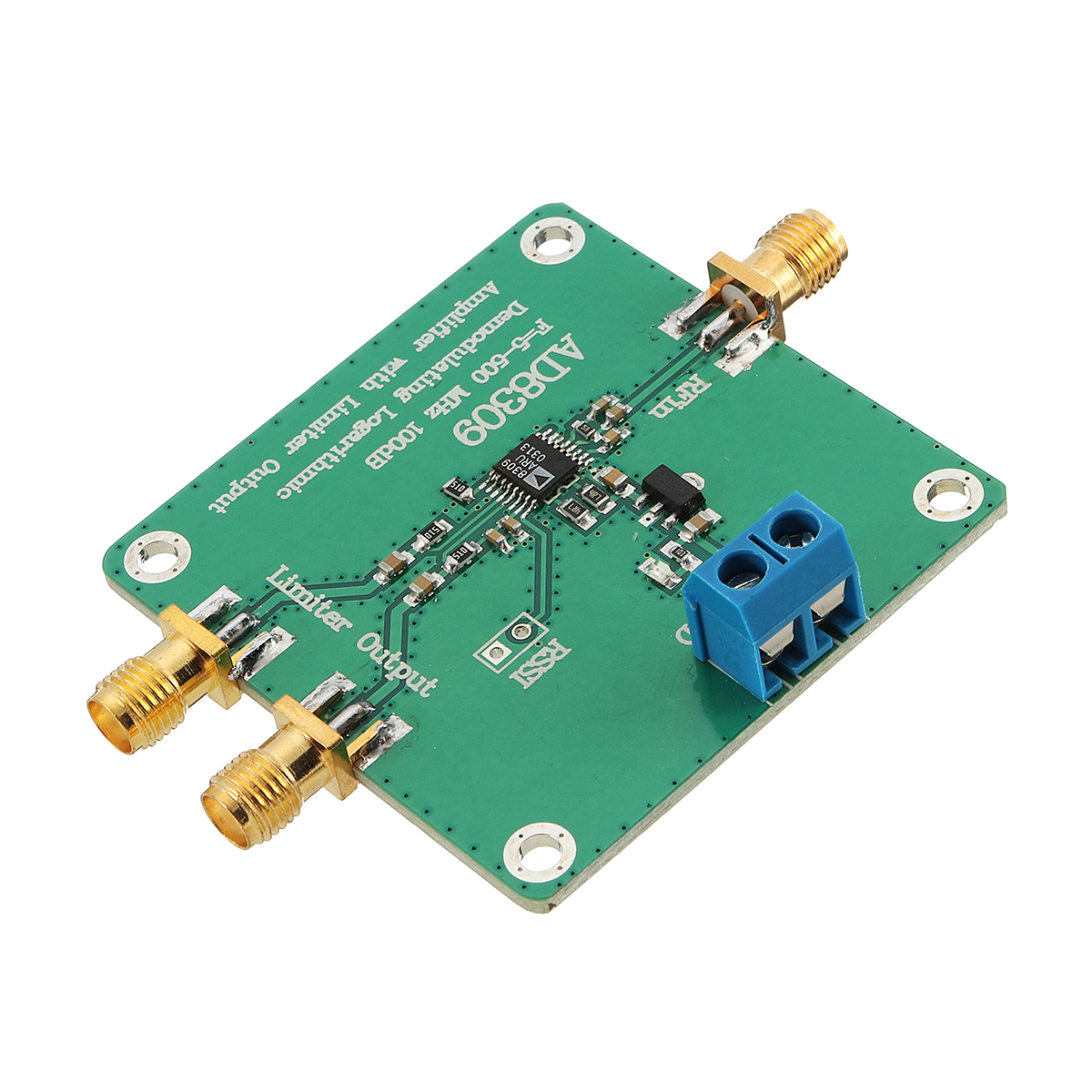

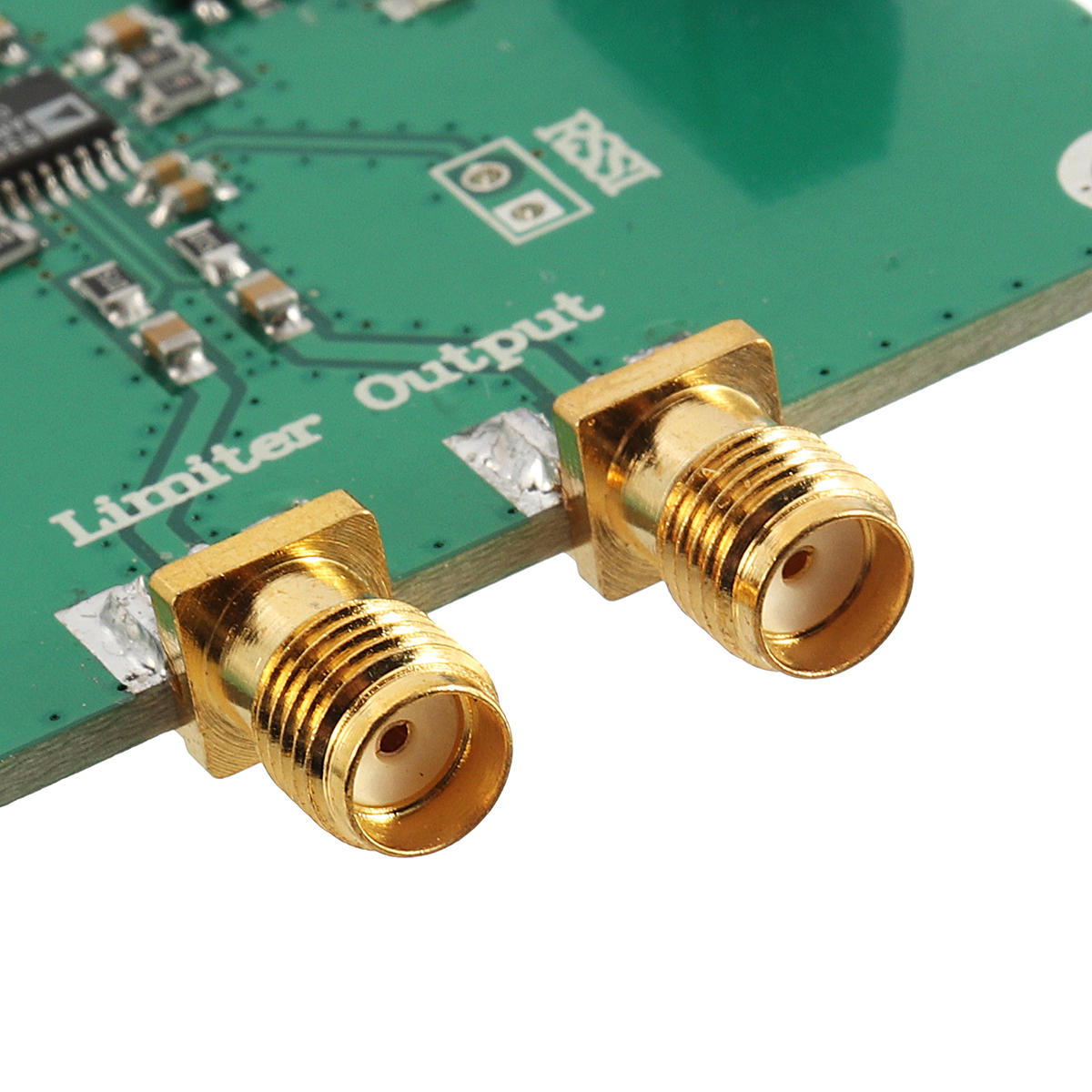

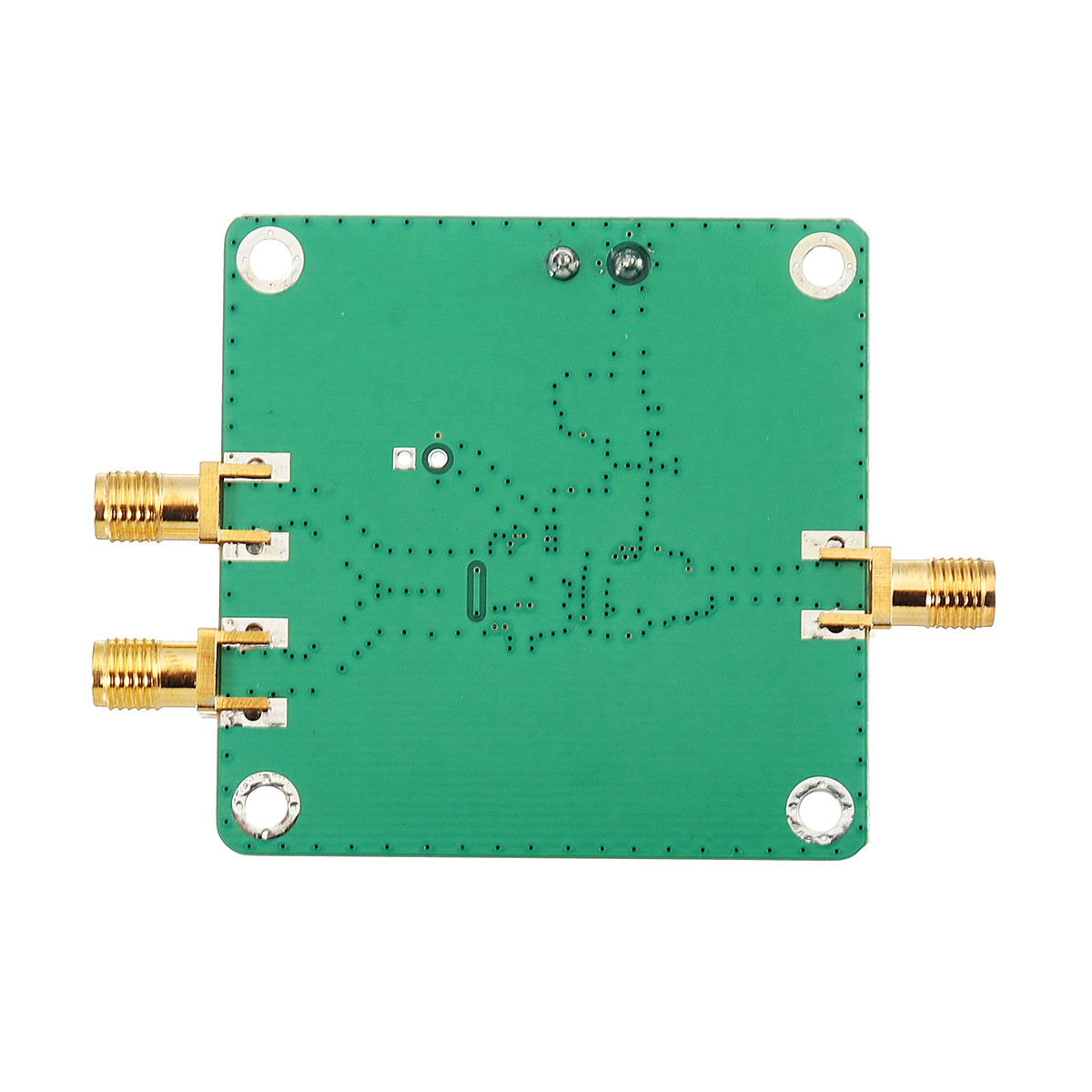

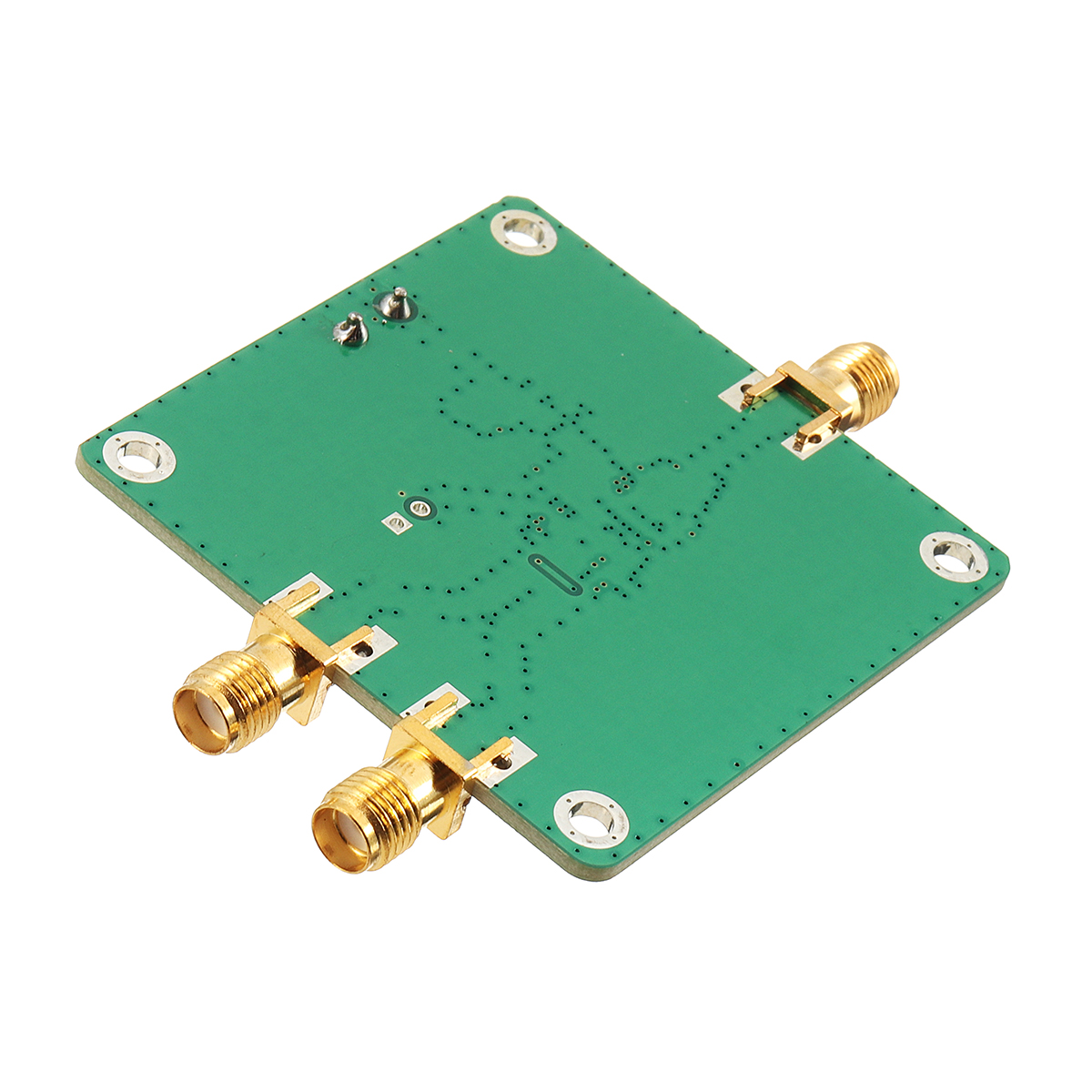

De AD8309 is een logaritmische versterker met een frequentie van 500 MHz op basis van opeenvolgende detectietechnieken voor signaalsterkte-indicatie (RSSI) en fasedetectie in cellulaire basisstations, radars en andere toepassingen voor radiozendontvangst. Het apparaat biedt een dynamisch bereik van 100 dB met een nauwkeurigheid van ± 0,4 dB over het bereik van mid-80 dB en werkfrequenties tot 500 MHz. De logaritmische output is evenredig met de logaritme van het ingangssignaal en levert een 0,4 V tot 2,5 V DC-signaal over een invoerbereik van 100 dB. Het apparaat biedt ook een begrenzeruitgang die het ingangssignaal met 100 dB versterkt en een stabiele, beperkte uitgang levert met een maximale faseafwijking van ± 100 ps. Deze limiteruitgang is handig voor het demoduleren van FSK- en PSK-gemoduleerde signalen. De AD8309 werkt op een enkele voedingsbron van 2,7 V tot 5,5 V gelijkstroom en verbruikt doorgaans 20 mA en is verkrijgbaar in een TSSOP-pakket met 16 geleiders.
Technische eigenschappen
Volledige multi-level log-amplitude MF-versterker
100 dB dynamisch bereik: -78 dBm tot +22 dBm (Re 50 O)
Programmeerbare Limiterversterking en uitgangsstroom Differentiaaluitgangen tot 10 mA, 2,4 V pp Totale versterking: 100 dB, bandbreedte: 500 MHz
Constante fase (typische vertragingsafwijking: 680 ps)
Opschakeltijd: 500 ns, Slaapstroom: <1 mA
RSSI-scaling varieert niet met temperatuur en voedingsspanning: helling: 20 mV / dB, onderscheppen: -95 dBmRSSI Lineariteit: ± 0,4 dB (naar
200 MHz)
Enkele voeding: +2,7 V tot +6,5 V, stroom: 16 mA (typ)
Volledig differentiële ingang, ingangsweerstand (RIN) = 1 KΩ, CIN = 2,5 pF
Pakket inbegrepen:
1 x AD8309 5-500MHz 100dB detectie Logaritmische versterker
