Kenmerken:
1. AD9834 is een 75 MHz, DDS laag vermogen apparaat dat in staat is om hoge prestatie sinus- en driehoekuitgangen te produceren. Integreert ook zijn on-chip comparator, ondersteunt de generatie van blokgolven voor klokgeneratie. Wanneer de voedingsspanning 3V is, is het stroomverbruik slechts 20mW, zeer geschikt voor stroomgevoelige toepassingen.
2. AD9834 biedt een fasemodulatie- en frequentiemodulatiefunctie. Frequentie register 28bit; kloksnelheid van 75 MHz, kan een resolutie van 0,28 Hz bereiken. Evenzo, wanneer de kloksnelheid 1 MHz is, kan AD9834 een resolutie van 0.004Hz bereiken. Beïnvloed de frequentie en fasemodulatiemethode is via de seriële interface om het register te laden en vervolgens te registreren via software of FSELECT / PSELECT pin switches Device.
3. AD9834 via een driedraads seriële interface om gegevens te schrijven. De seriële interface die werkt met kloksnelheden tot 40 MHz en die compatibel is met digitale signaalverwerking en microcontrollerstandaarden. Het apparaat heeft een voedingsspanning van 2,3V tot 5,5V. Analoge en digitale secties zijn onafhankelijk, u kunt verschillende voedingsbronnen gebruiken; AVDD kan bijvoorbeeld 5 V zijn en DVDD 3V.
4. AD9834 heeft een controlepen Sleep (SLEEP) voor ondersteuning van de uitschakelmoduscontrole van buitenaf. Geen enkel deel van het apparaat mag worden uitgeschakeld om het stroomverbruik tot een minimum te beperken. Bij het genereren van een klokuitgang kan DAC bijvoorbeeld worden uitgeschakeld. Het apparaat maakt gebruik van een 20-pins TSSOP-pakket.
5. Het wordt gebruikt voor frequentie-opwekking / golfvormgeneratie, frequentie-fase-afstemming en -modulatie, laagvermogen RF / communicatiesystemen, vloeistof- en luchtstromingsmeting, sensortoepassingen, nabijheid, bewegings- en defectdetectie, testen en medische apparatuur.
specificaties:
Smalle band SFDR:> 72dB
Voeding: + 5V
Uitgangsfrequentie: tot 37,5 MHz
Uitgangsgolf: Sinusgolfuitgang / driehoeksgolfuitgang
Comparator: On-chip comparators
Interface: driedraads seriële perifere interface
Uitgebreid temperatuurbereik: -40 ℃ tot + 105 ℃
Energiebesparende opties: Ja
Stroomverbruik: 20mW (wanneer 3V)
Pakket inbegrepen:

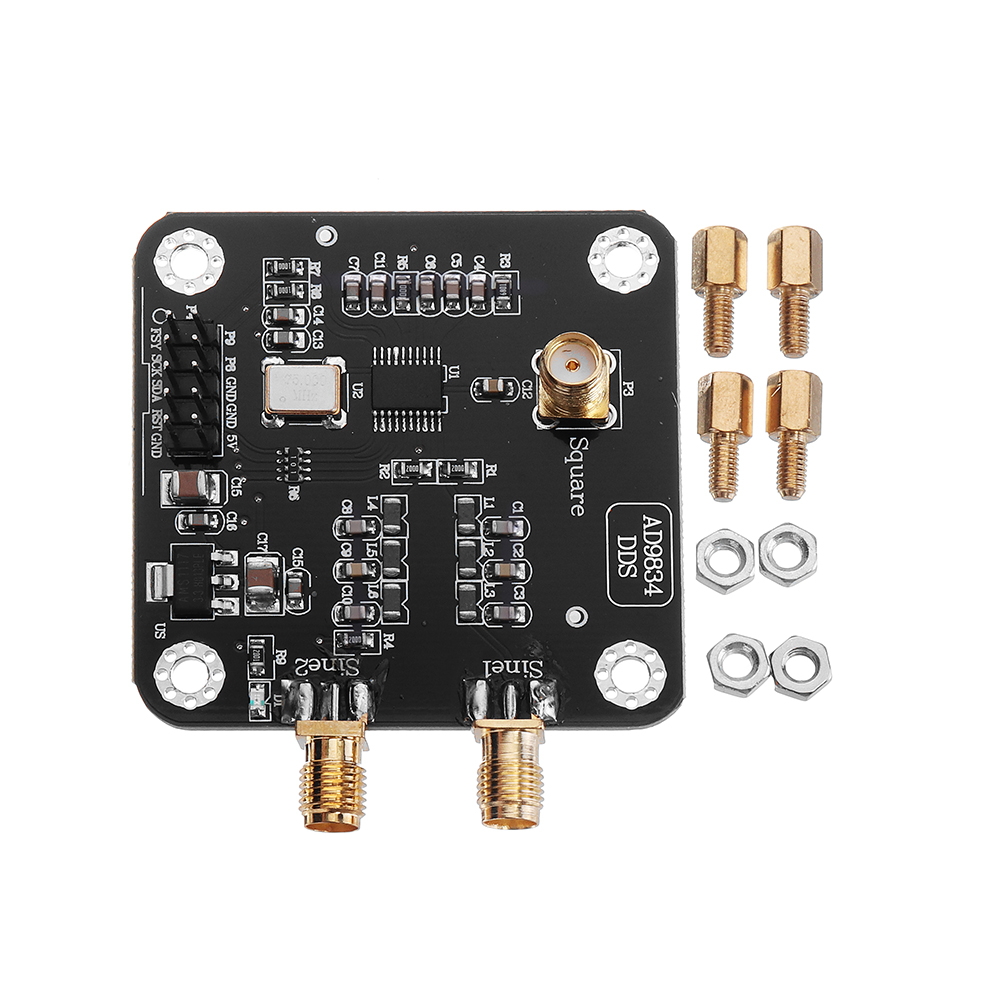

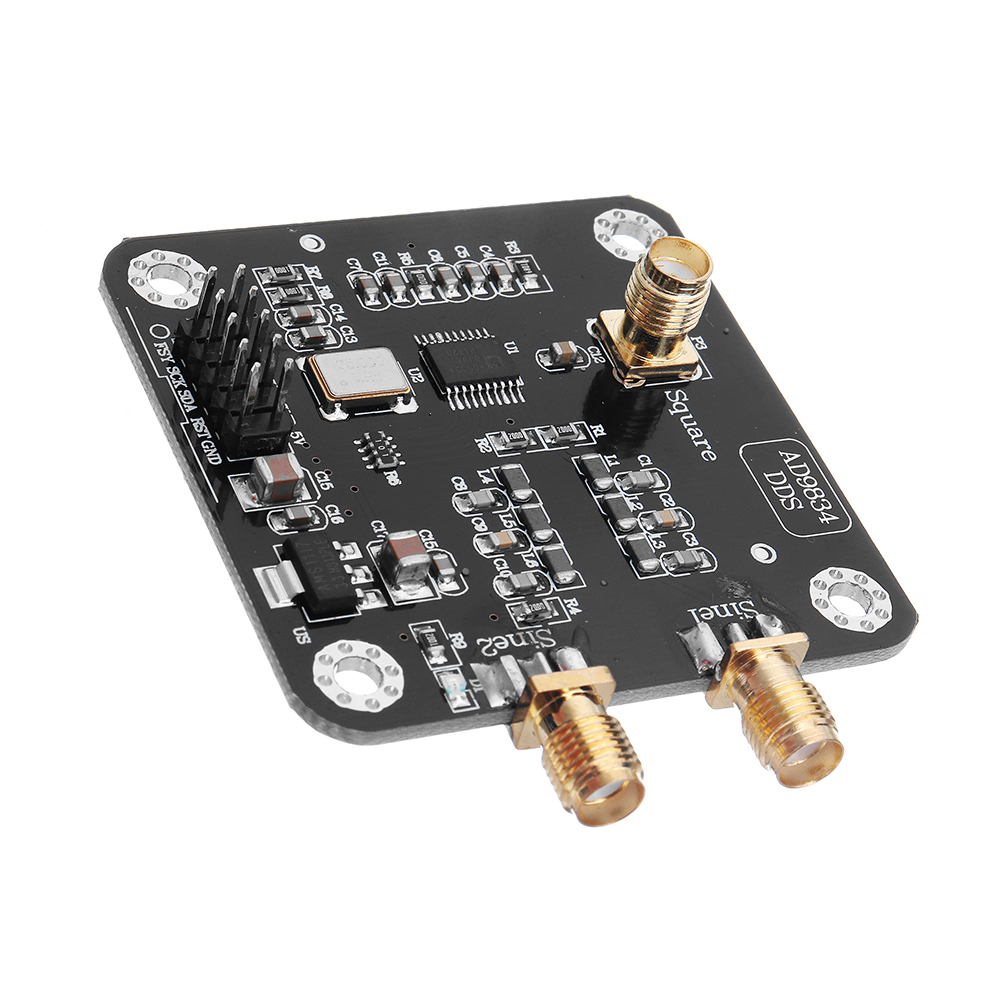

1 X AD9834 Signaalgeneratormodule
Pakket inbegrepen:
1 X AD9834 Signaalgeneratormodule
