Kenmerken:

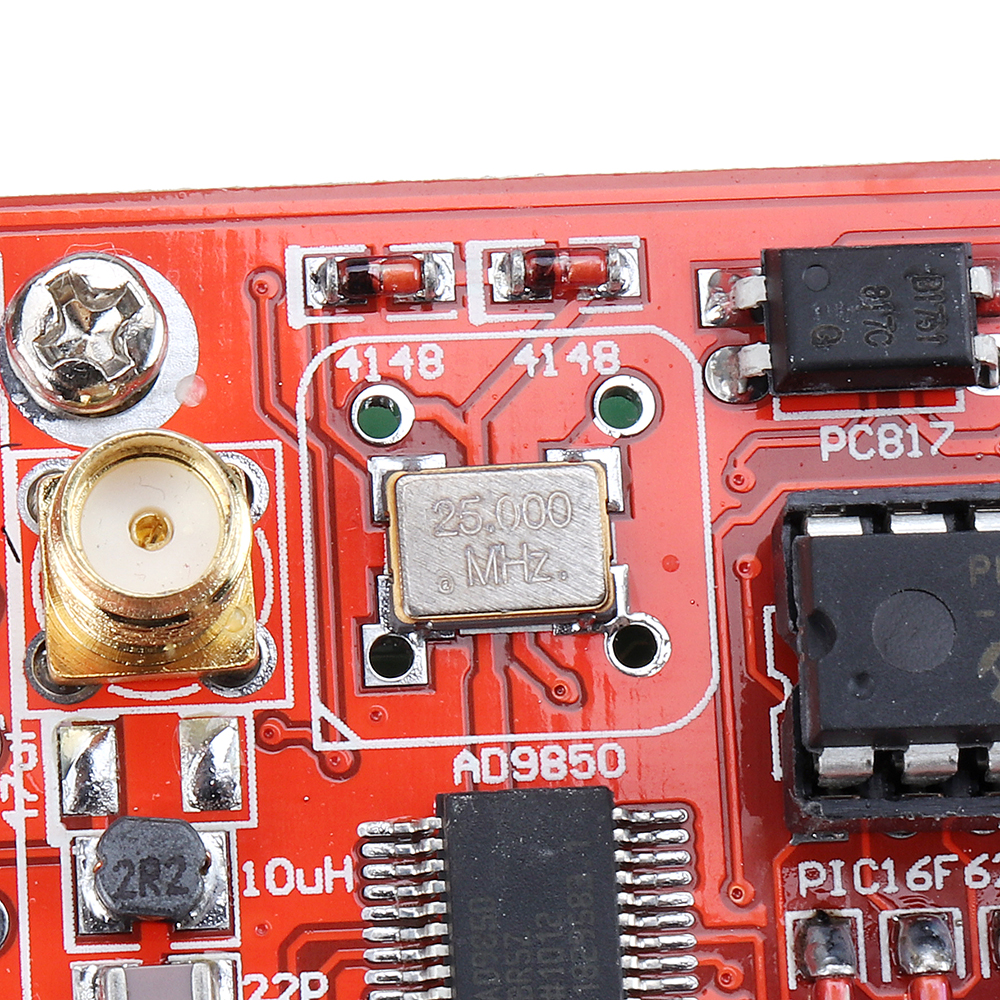

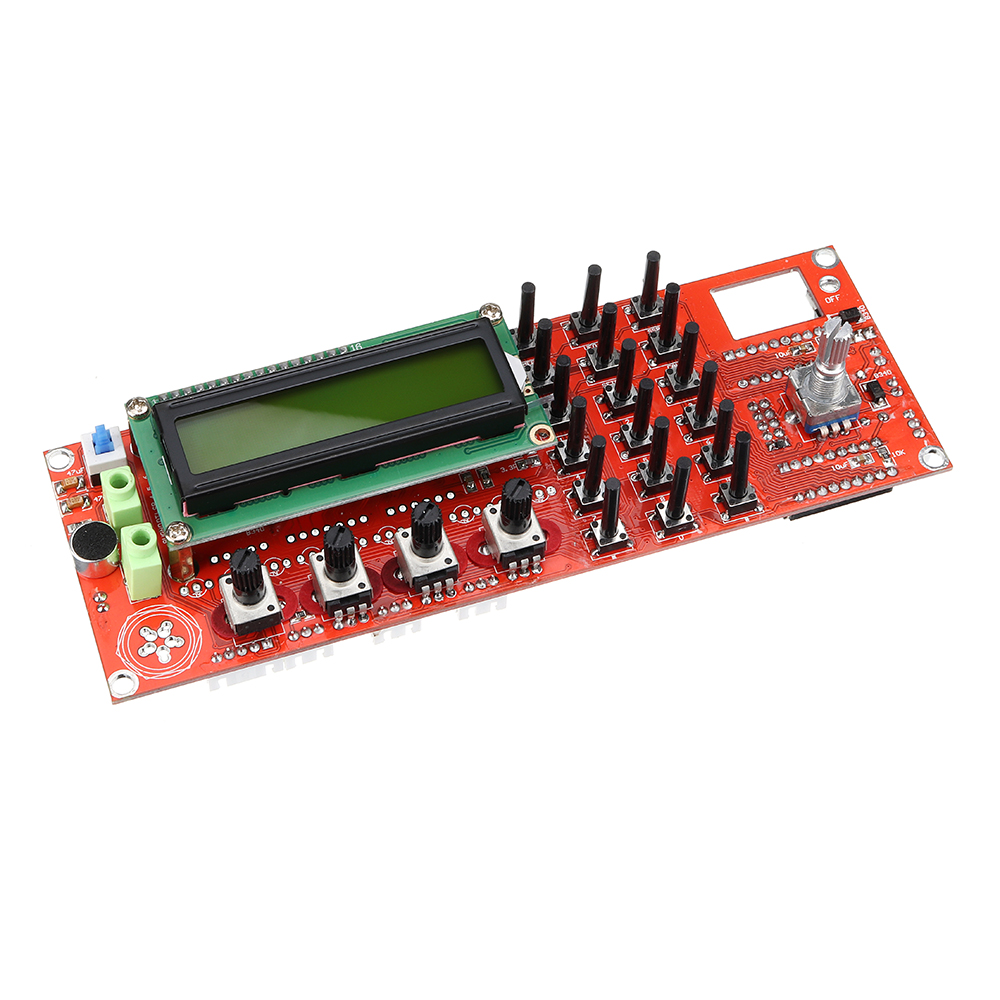

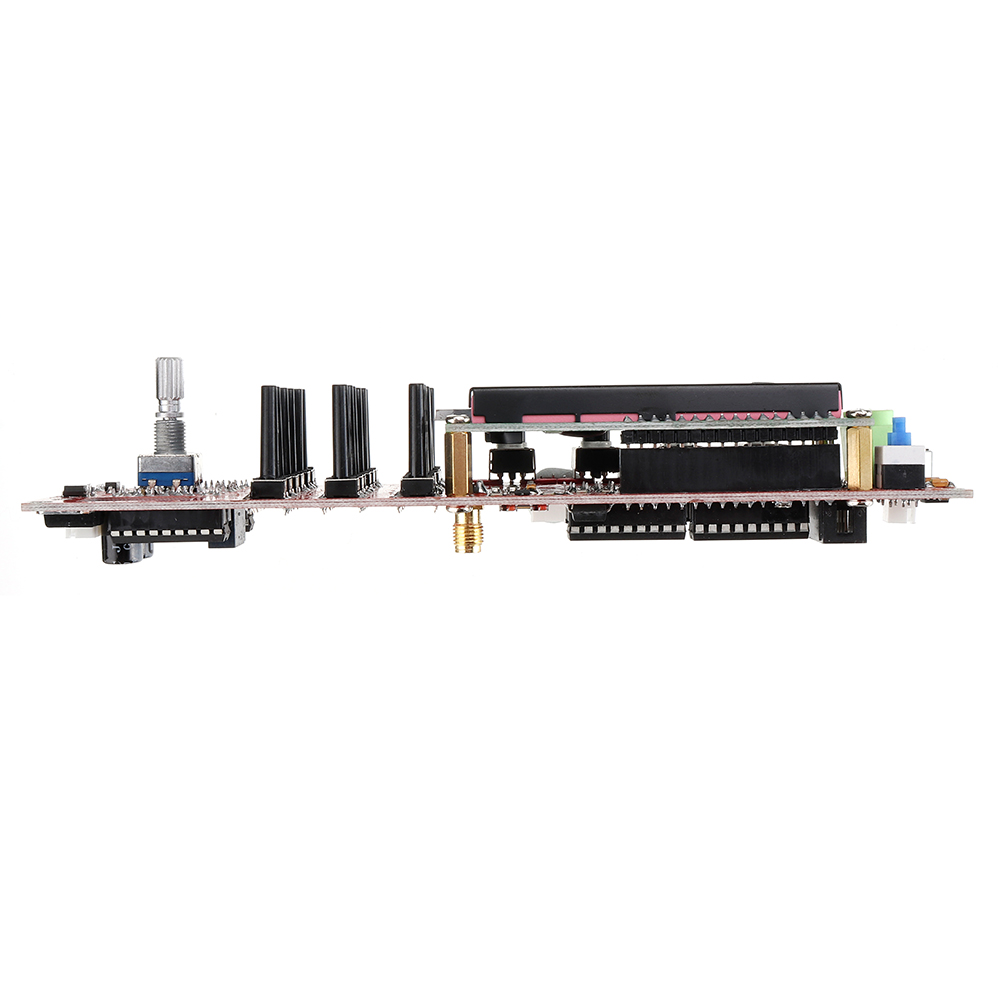

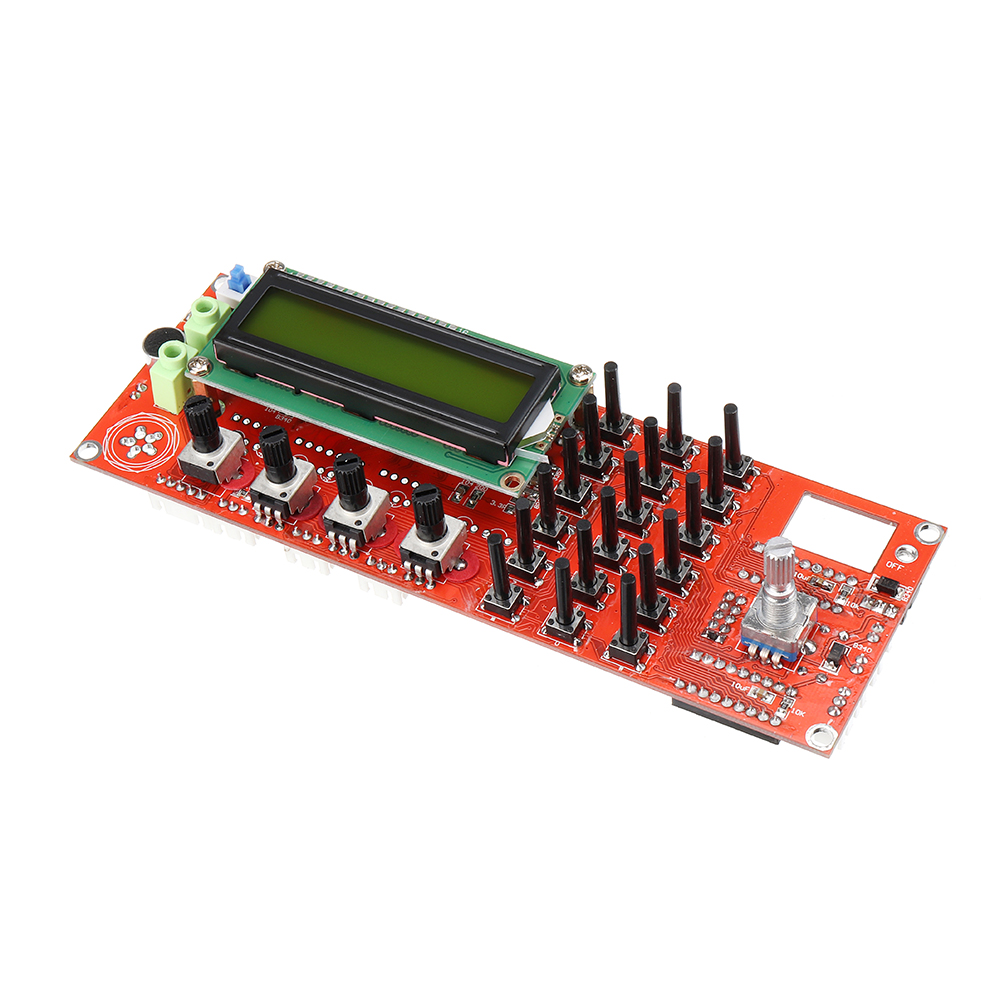

Dit is een 0 ~ 55MHz DDS Signal Generator. Het is gebaseerd op de AD9850 chip en is erg makkelijk te bedienen.
Ondersteunt 0 ~ 55MHz continue aanpassing bij 1Hz stap.
Input 12V (Opmerking van de verkoper: we bieden ook een vereenvoudigde versie, met invoer 8 ~ 9V)
Met directe digitale ingangsfrequentie
Met geluidsvolumepotentiometer
Met versterker. versterk potentiometer
Met AGC-potentiometer
S-LED-display
Permanent Wave-LED-display

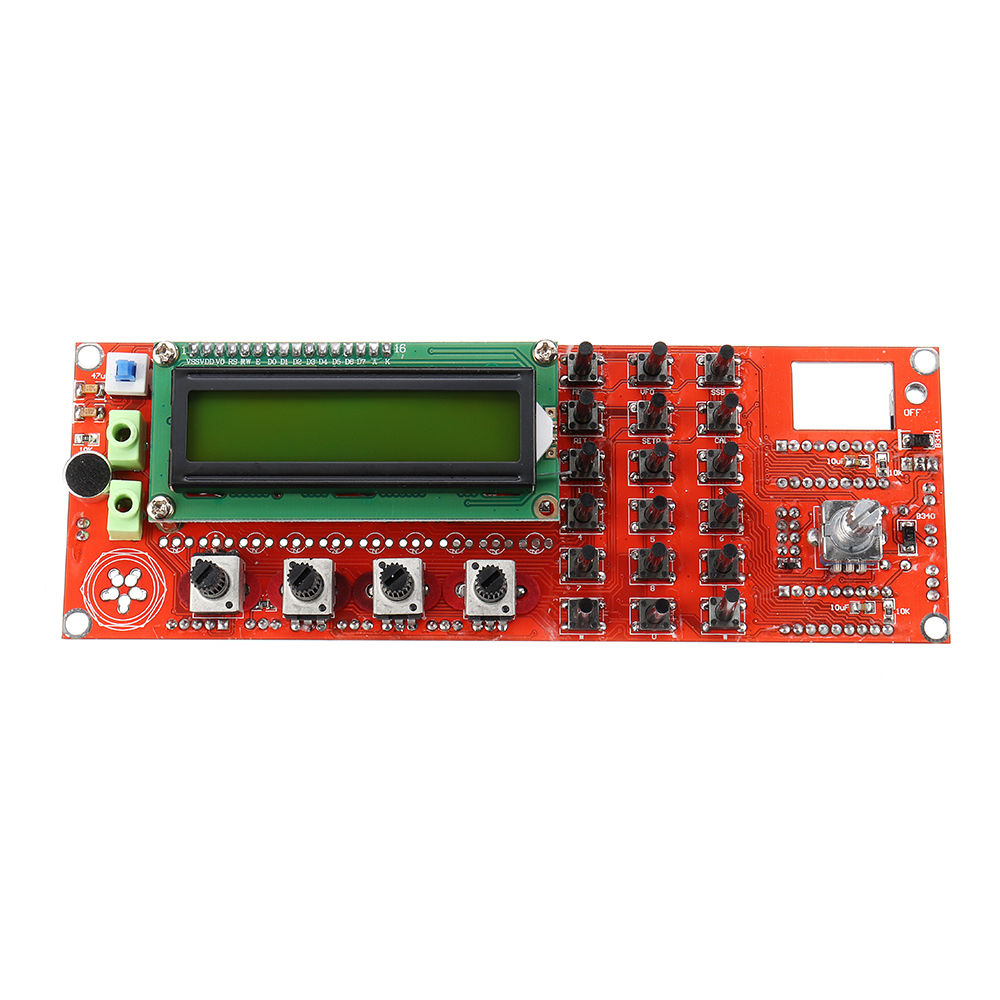

Toetsen en aansluitingsinterfaces:
ENC: Encoder schakelaar
MEM: Schakel de geheugenmodus in
VFO: Overdracht van VFO A naar VFO B, of van VFO B naar VFO A.
SSB: Wijzig de werkmodus: circuleer van USB, LSB, AM, CW, en verder en verder ...
RIT: Fijn afstemmen op ontvangstfrequentie
CAL: Functies instellen
KB-1 en KB-2 hebben een gemeenschappelijke gedeelde pin, maar is geen GND.
Hoe te bedienen:
Druk op CAL, zet aan, dan gaan we naar het instellingsscherm. Laat CAL los / los.
A: ENABLE 6XREFCLE: instelling van de chipklokmodus, instel de frequentiecoderingsinstelling. AD9851 ingesteld op 6-vermenigvuldigingsfrequentie, AD9850 ingesteld op 1 veelvoudige frequentie. Druk op CAL en laat dan snel los om volgende stap B in te voeren.
B: DDS-SYSTEM-CLK: Chip-werkfrequentie instelling. Gebruik de encoder schakelaar om de waarde aan te passen. Bedien volgens de STEP-toets. AD9851 ingesteld op oscillator 6-vermenigvuldigingskanaal, AD9850 ingesteld op de werkelijke uitgang van de oscillator. Druk op CAL en laat snel los om stap C in te voeren.
C: MIN_RX_DDS_FREQ: Minimale werkfrequentie instellen. Gebruik de encoder schakelaar om de waarde aan te passen en in overeenstemming met de STEP-toets. Druk op CAL en laat snel los om stap D. in te voeren.
D: MAX_RX_DDS_FREQ: Maximum werkfrequentie instellen. Gebruik de encoder schakelaar om de waarde aan te passen en in overeenstemming met de STEP-toets. (Kleiner dan 60MHz zou OK zijn). Druk op CAL en laat dan snel los om stap E. in te voeren.
E: SSB_OFFSET: Fijnafstemming voor SSB-werkmodus. Gebruik de encoderschakelaar om de waarde aan te passen en in overeenstemming met de STEP-toets. Druk op CAL en laat snel los om stap F in te voeren.
F: CW_OFFSET: Fijn afstemmen voor de CW-werkmodus. Gebruik de encoder schakelaar om de waarde aan te passen en in overeenstemming met de STEP-toets. Druk op CAL en laat snel los om stap G in te voeren.
G: OFFSET_FREQ: Instellen van offsetfrequentie. bijv. ingesteld op 9MHz of 10.7MHz, gebruik de encoder schakelaar om de waarde aan te passen en in overeenstemming met de STEP-toets. Druk op CAL en laat snel los om stap H. in te voeren.
H: MULTIPLIER: vermenigvuldigen instelling voor frequentie. Moet als 1 ingesteld worden, druk op CAL en laat snel los om stap I in te voeren:
I: Schermweergavewoord "SAVE", sla de bovenstaande instelling automatisch op en keert terug naar normaal werk.
Opmerkingen:
DDS SYSTEEMCLK: kan de frequentietester gebruiken om een 30MHz-oscillator te krijgen, de geteste waarde met 6 vermenigvuldigen en de vermenigvuldigde waarde hier invoeren. Als u AD9851 gebruikt, moet u de eerste instelling op 180000000 maken.
OFFSET FREQ: kan worden ingesteld als + of -. Draai de encoderschakelaar om de waarde te veranderen, druk op de STEP-toets en draai vervolgens de encoderschakelaar om de stap aan te passen. Minimale werkfrequentie plus (+) offset-frequentie moet hoger zijn dan 0 (nul).
Frequentie display:
RX = MULTIPLIER x (RX_DDS_FREQ + OFFSET_FREQ)
TX = MULTIPLIER x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)
De frequentie die in de DDS is geprogrammeerd, wordt berekend zoals hieronder getoond.
RX = ABS (RX_DDS_FREQ)
TX = ABS (RX_DDS_FREQ + TX_OFFSET_FREQ)
RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ
Voorbeelden:
1. DDS output bereik 30 ~ 40MHz:
MIN_RX_DDS_FREQ MAX_RX_DDS_FREQ OFFSET_FREQ RX Frequentie weergavebereik.
30 MHz 40 MHz 100 MHz = 130 MHz tot 140 MHz. Notitie 1
30 MHz 40 MHz -10 MHz = 20 MHz tot 30 MHz. /
-40 MHz -30 MHz 170 MHz = 140 MHz tot 130 MHz. Opmerking 2
-40 MHz -30 MHz 60 MHz = 30 MHz tot 20 MHz. /
2. FT180A instellen met DDS:
GEBRUIK RPT NO
X6 RECLK X6
DDS SYSTEM CLK 180M
MAX DDS FREQ 65M
MIN RX DDS FREQ 10.701M (Offset frequentie + RIT frequentie)
MAX RX DDS FREQ 60M
TX OFFSET FREQ 0
MAX RIT OFFSET 1K (RIT frequentie)
OFFSET FREQ - 10.700M - (offsetfrequentie)
MULTIPLIER 1
Pakket bestaat uit:
1 x DDS Signal Generator

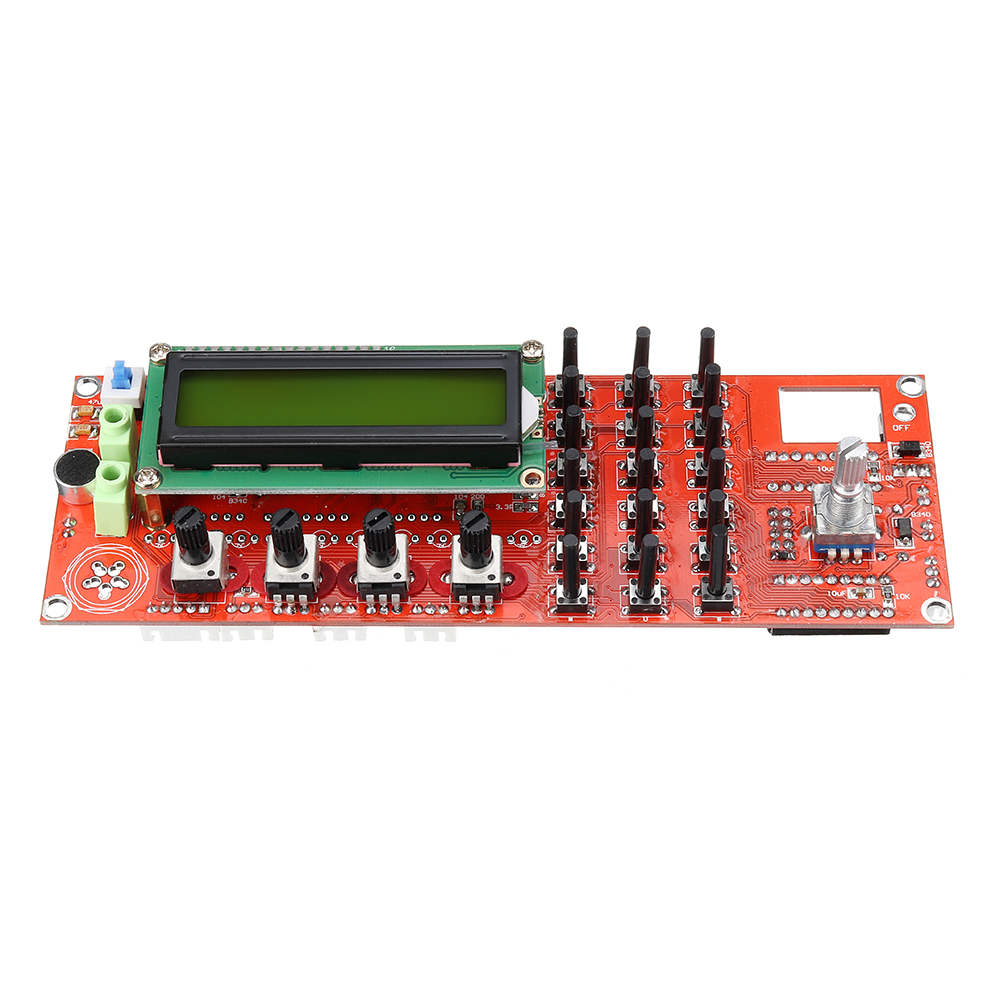

Interface functie:
Interface functie:
1: 12V-ingang
2: 12V-uitgang
3: Standing Wave Test Signal Input (Shared GND)
4: Handmatige aanpassing voor versterking / toename
5: Bandbreedte Power Adjust (Shared GND)
6: Audio Volume Adjust
7: naar PTT & CW van het moederbord
8: Mode & Band Control voor corresponderend moederbord
9: DDS test voeding (PLS NIET VERBINDEN)
10: gebruik van de test door de fabrikant, geen andere functies
