Productoverzicht:

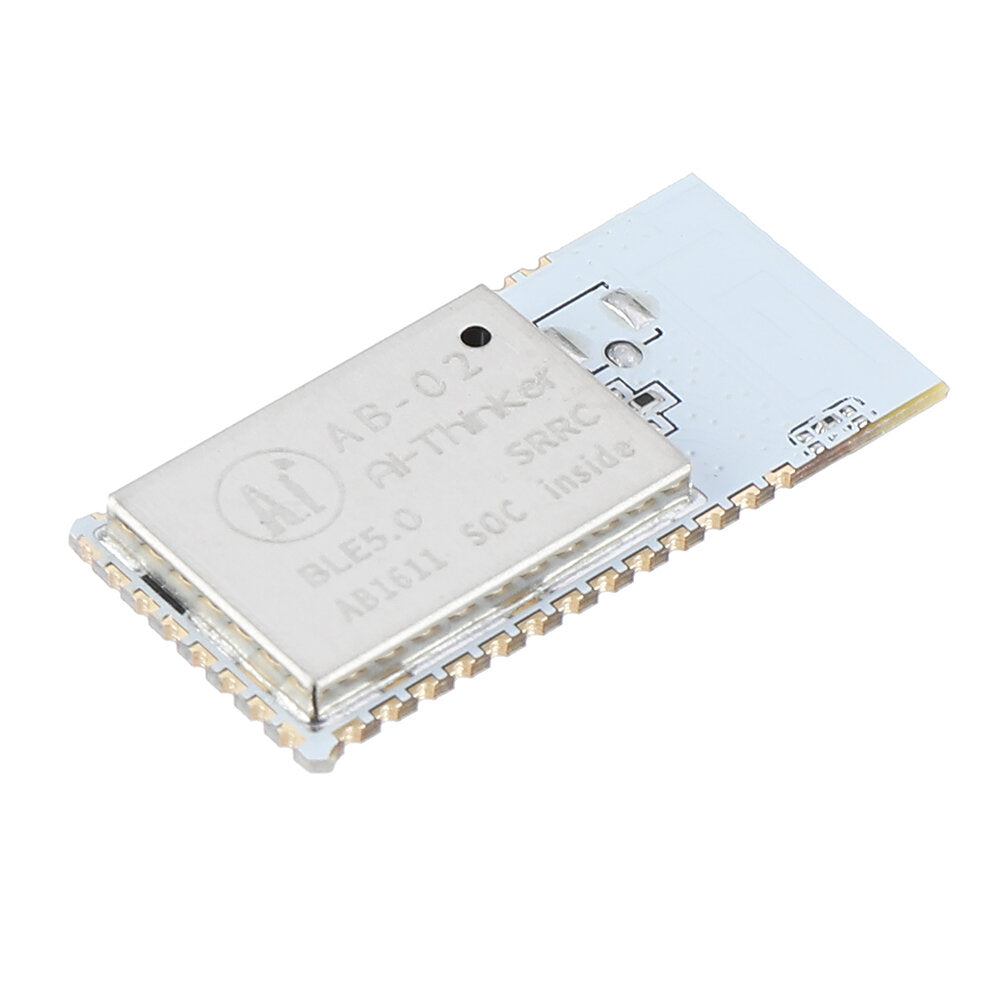

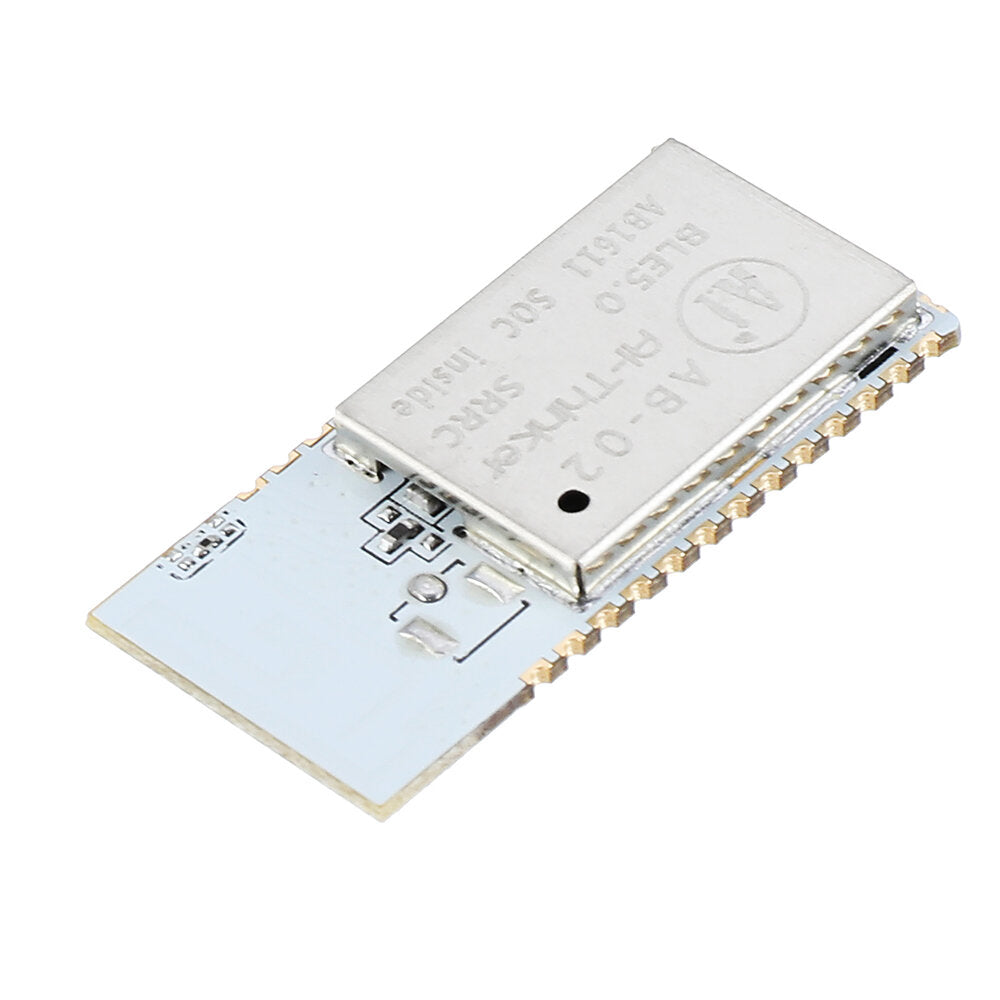

AB-02 is een Bluetooth-module voor algemeen gebruik, ontworpen door Ensign Technology voor het internet der dingen op grote schaal. Het kan worden gebruikt voor andere slimme apparaten zoals slimme lampen, slimme stopcontacten, slimme airconditioners. De kern die door deze module wordt gebruikt, is de Rota AB1611-chip, die de kenmerken heeft van rijke randapparatuur en een laag stroomverbruik. De processor is een 32-bits Andes-architectuur. De klokfrequentie kan worden aangepast van 16 MHz tot 72 MHz. De ingebouwde 512 Kbyte programmeerbare Flash en 64 Kbyte SRAM, 16-bits 16 kHz ADC kan worden gebruikt voor het verzamelen van audiogegevens. De AB-02-module voldoet aan de specificaties BT 5.0 en SIG Mesh. Het kan rechtstreeks via een smartphone een Mesh-netwerk vormen en kan ook worden verbonden met slimme luidsprekers zoals Tmall Genie en Xiaoai-klasgenoten. Het is geschikt voor verschillende toepassingsscenario's voor slimme huizen.
Kenmerken:
32-bits MCU, hoofdfrequentie 16 MHz - 72 MHz instelbaar
512 Kbyte op-chip programmeerbare flitser
64 Kbyte SRAM aan één kant
Voldoet aan BT 5.0 protocolspecificaties
Voldoet aan SIG Mesh-protocolspecificaties
Het maximale zendvermogen kan 10dBm bereiken
Het kan worden verbonden met slimme luidsprekers zoals Tmall Elf en Xiao Ai
| Modelnaam | AB-02 |
| Verpakking | SMD-34 |
| Grootte | 27,0 * 13,0 * 2,7 (± 0,2) MM |
| Uitgangsvermogen | 10 ± 2dBm |
| Gevoeligheid | -94dBm |
| Verbruik (typisch) | BTx-stroom bij 10dBm 20,99 mA CTx-stroom bij 10 dBm 20,99 mA BRx-stroom bij 1 Mbps (lOdBm) 9,4 mA CRx-stroom bij lMbps (10 dBm) 9,5 mA Stand-by 3,61 mA Slaapstand 3,3uA |
| Werk temperatuur | -20 70 .C |
| Bewaar temperatuur | -40 * 0125 * C, <90% RV |
| Spanning | 2,7V ~ 3,6V |
| IO-hoeveelheid | 24 |
| Certificatie | SRRC |
Documenten:
Specification: Click here to open
pcb: Click here to open
Package includes:
1 x AB-02 BLE Bluetooth-audiomodule
