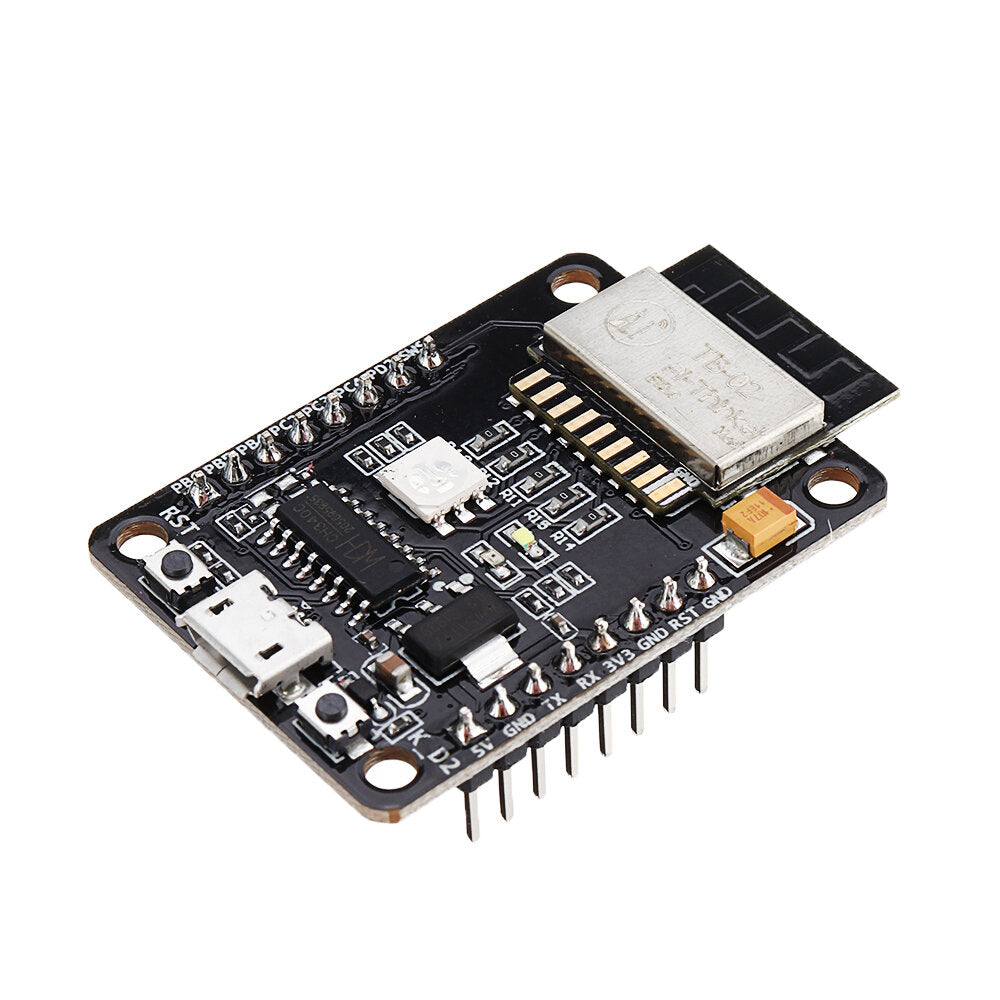

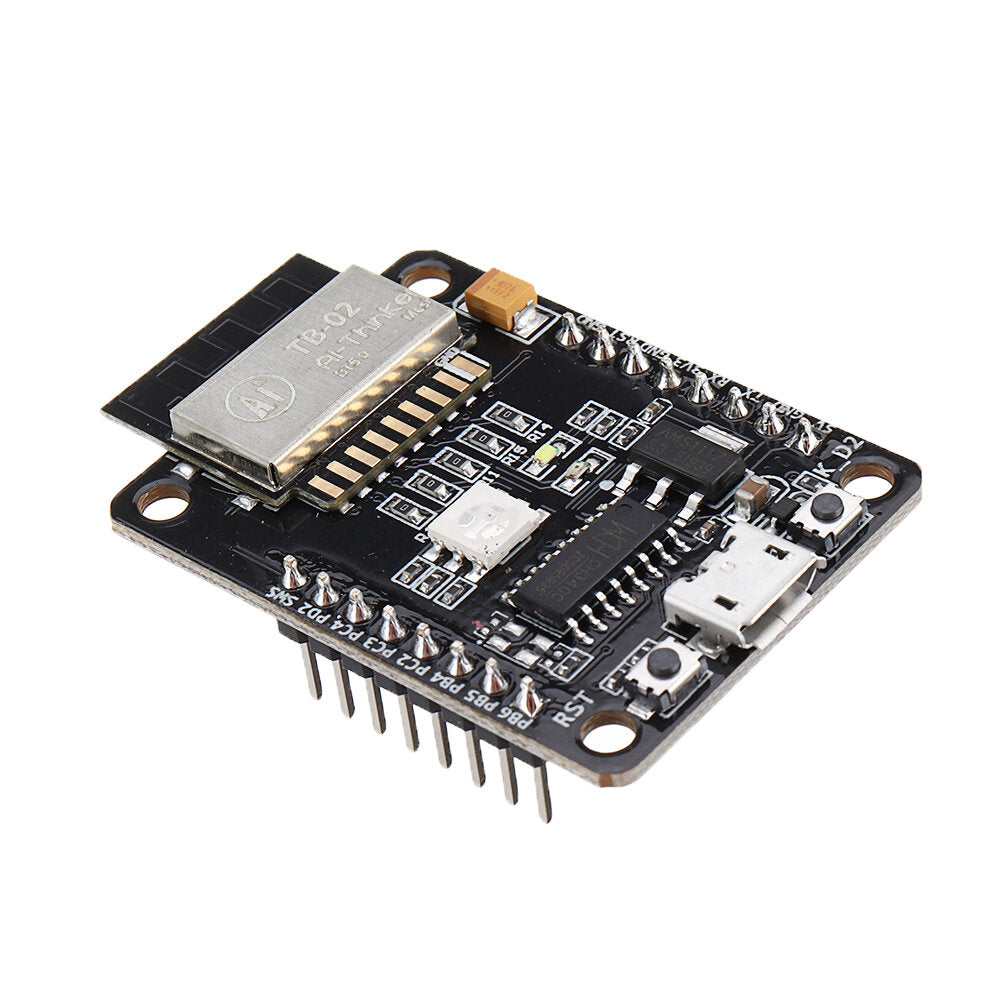

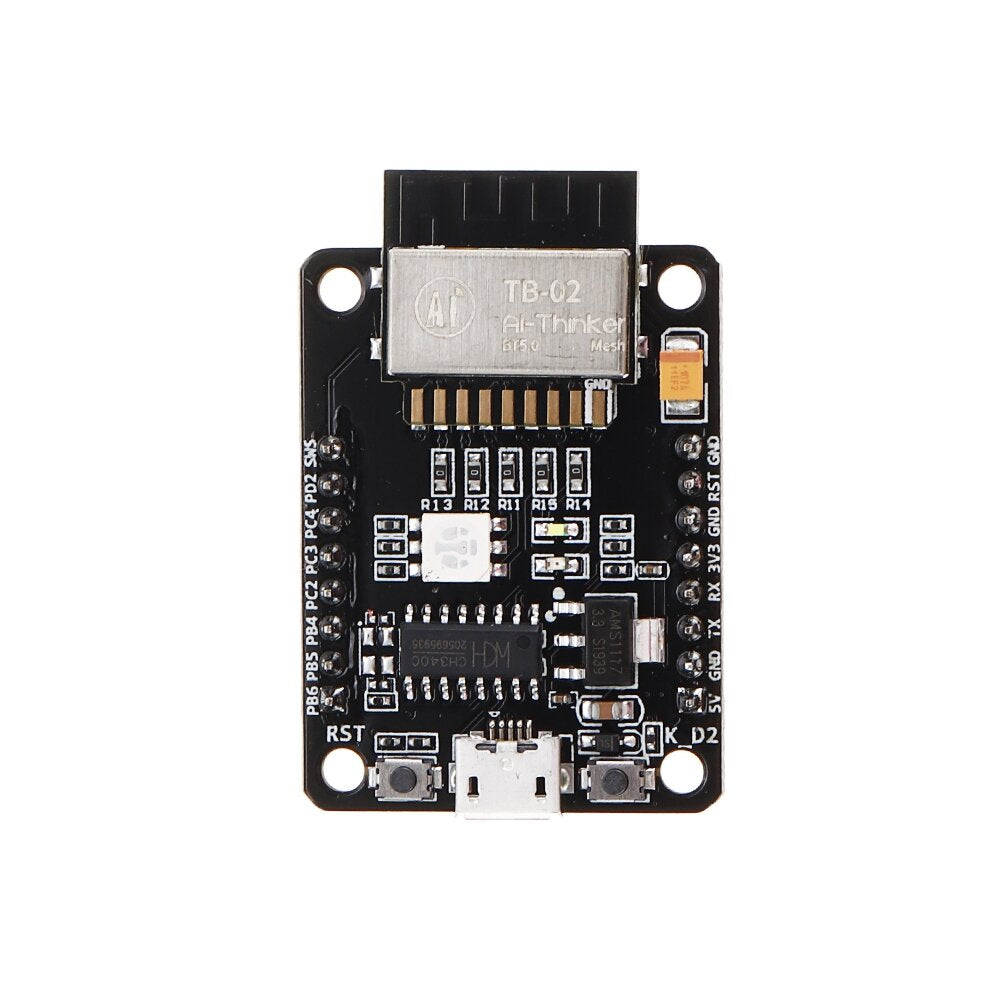

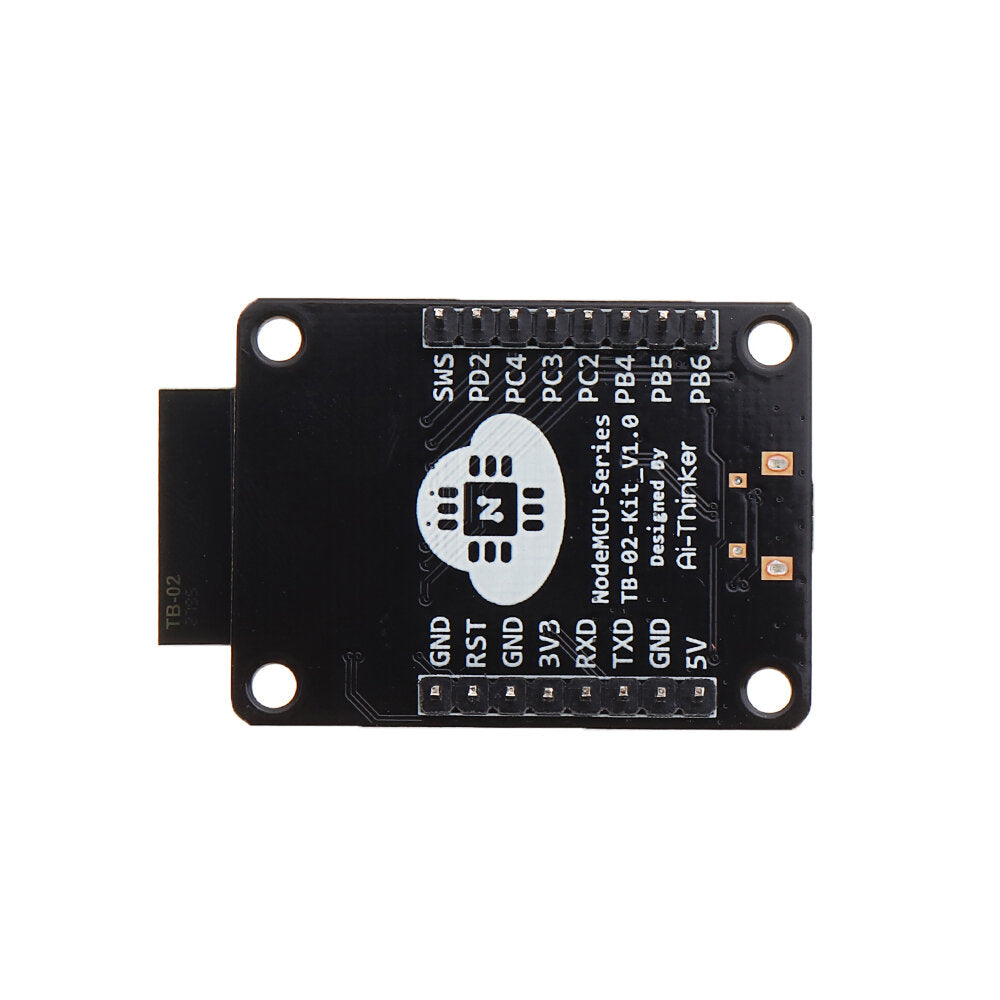

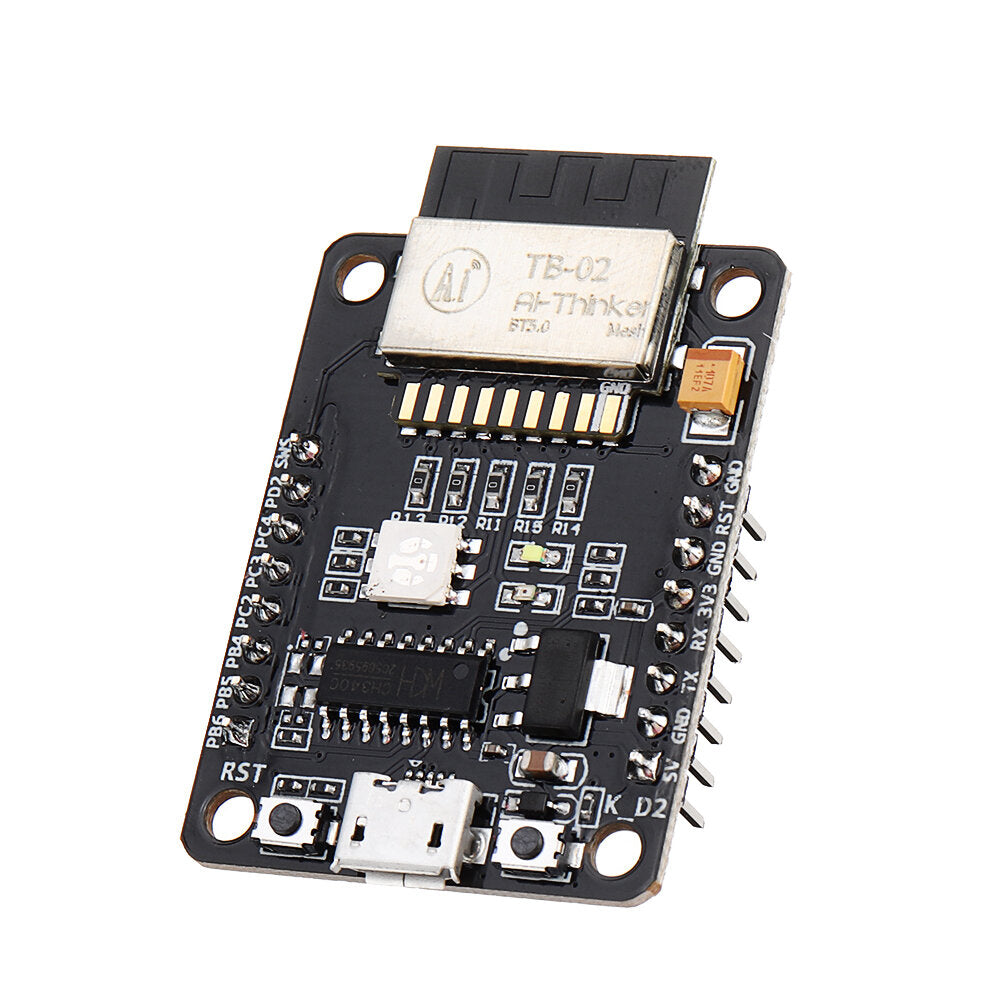

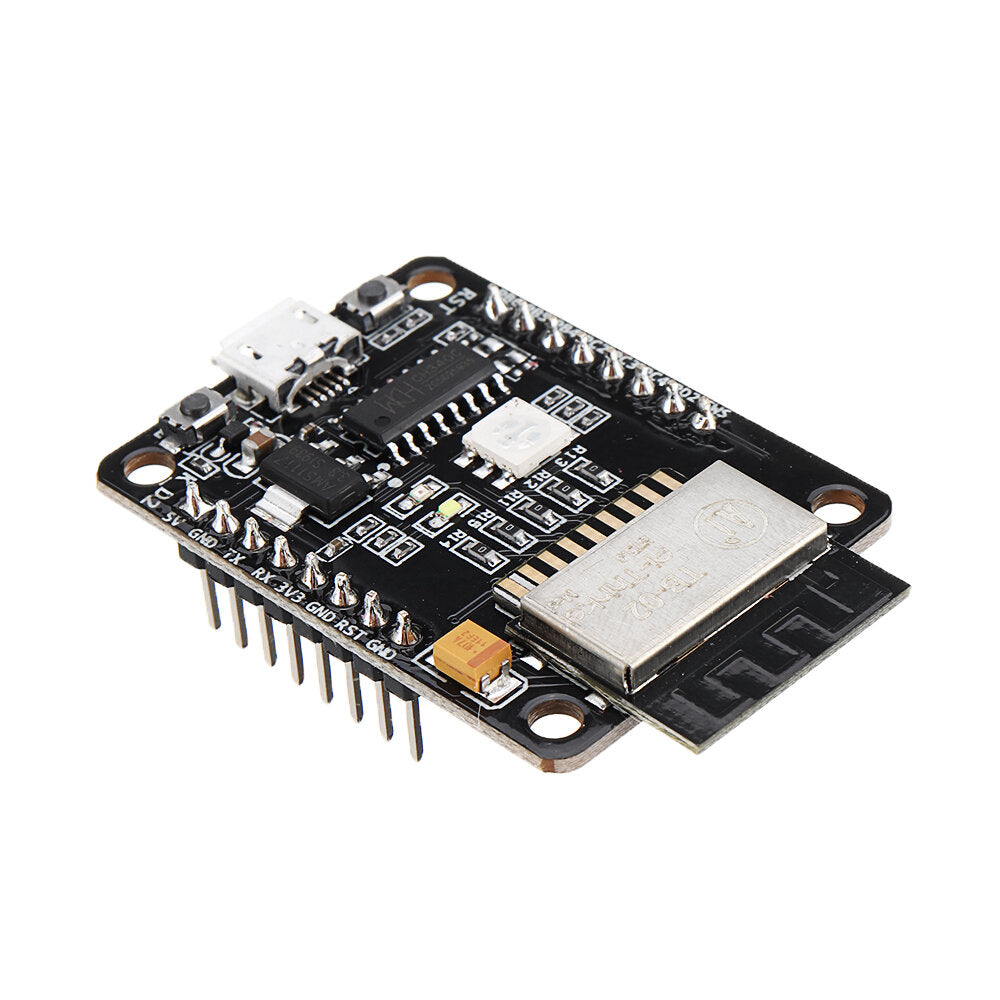

ai-thinker tb-02 development board bluetooth 5.0 transparante transmissiemodule ble mesh controller 6 pwm output

De TB-02 intelligente verlichtingsmodule is een Bluetooth-module op basis van de TLSR8250F512-chip en compatibel met BT 5.0 low-power Tmall Genie Mesh. Deze module ondersteunt de Bluetooth-module die rechtstreeks wordt bestuurd door Tmall Genie en heeft een Bluetooth mesh-netwerkfunctie. Peer-to-peer netwerkcommunicatie, met behulp van Bluetooth-uitzending voor communicatie, kan een tijdige respons garanderen in het geval van meerdere apparaten. Het wordt voornamelijk gebruikt in intelligente lichtregeling, die kan voldoen aan de eisen van laag stroomverbruik, lage latentie en draadloze datacommunicatie op korte afstand.
 
Kenmerken:

Kan rechtstreeks worden bestuurd door Tmall Elf zonder gateway

1,6 mm pitch pin verticaal soldeer DIP18 of SMD-13 pakket

6 PWM-uitgangen

Met ingebouwde antenne hoeft u geen antenne te ontwerpen

Instelbereik helderheid (inschakelduur) 5% -100%

Fabrieksstandaard 50% inschakelduur voor koele en warme kleuren

PWM-uitgangsvermogen 1 KHz

Met nachtlichtfunctie

Met wandschakelaar om de kleurtemperatuurfunctie te schakelen
 

Modelnaam	TB-02
Grootte	18,0 * 18,0 * 2,8 (± 2) mm
Pakket	DIP-18 of SMD-13
Draadloze standaard	Bluetooth V5.0
Frequentiebereik	2400 ~ 2483,5 MHz
Uitgangsvermogen	10dBm
Gevoeligheid	-93 dBm
Koppel	GPIO / PWM / SPI / ADC
Werk temperatuur	-20 ° C ~ 70 ° C
Bewaar temperatuur	-40 ° C ~ 125 ° C, <90% RH
Spanningsbereik	Spanning: 2,7V ~ 3,6V, stroom:> = 50mA
Kracht	Diepe slaapstand: 0,8uA
	Slaapstand: 1.8uA
	TX: 12,62 mA
Transmissie afstand	80m ~ 150m

 
Documenten:
 
 Manual: Click here to open
 TB-02 hardware package: Click here to open
 
Pakket bestaat uit:
 
1 x TB-02 intelligente verlichtingsmodule
