Even voorstellen:

Deze eenvoudige set voor 3D-printerbasis op microcontroller Mega 2560 + RAMPS 1.4 + DRV8825 motorstuurprogramma, het is een oplossing voor RepRap-projecten.

Het is ontworpen om de volledige elektronica die nodig is voor een RepRap in een klein pakket te passen voor lage kosten. RAMPS 1.4 interfaces een Ard. Mega met zijn krachtige platform en heeft veel ruimte voor uitbreiding. Het modulaire ontwerp omvat een plug-in stepper-stuurprogramma's en extruderbesturingselektronica op een Ard. MEGA-afscherming voor eenvoudig onderhoud, vervanging van onderdelen, upgrademogelijkheden en uitbreiding.

Product Officiële informatie: http://robotdyn.com/~tXsml - Internationa

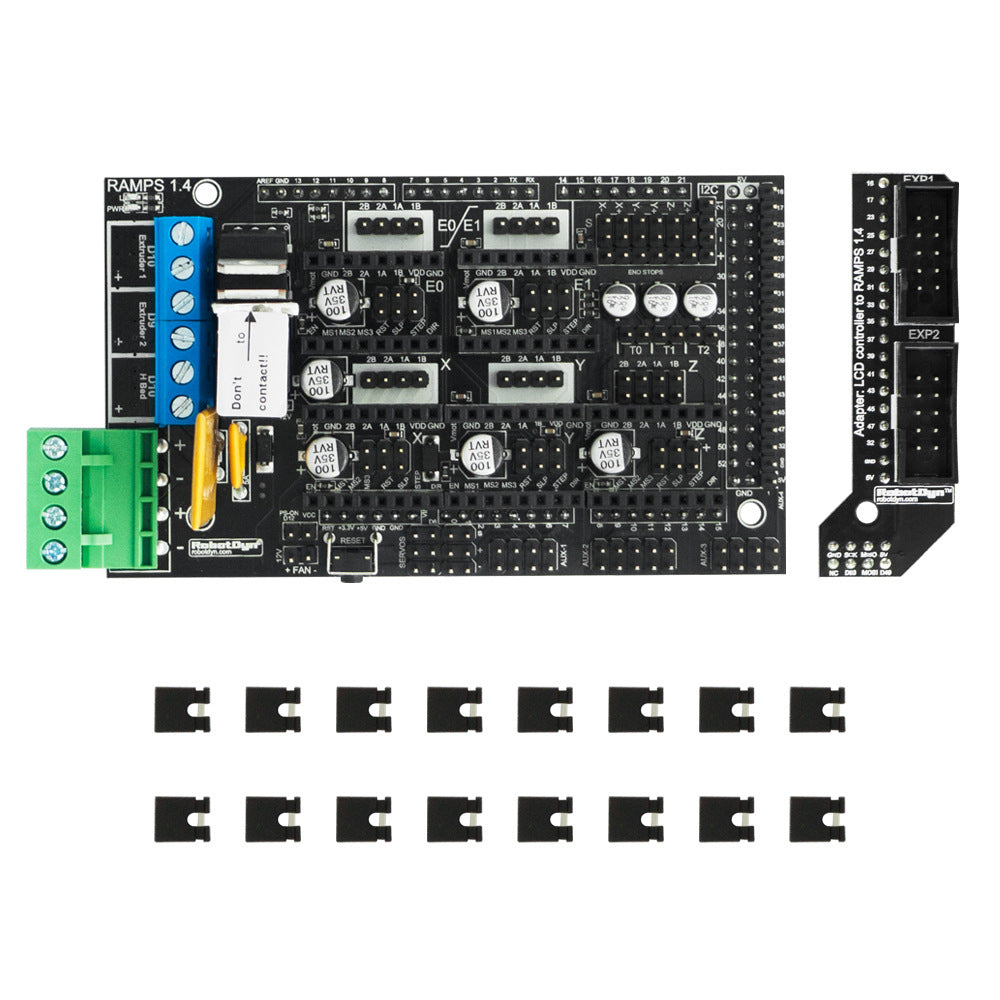

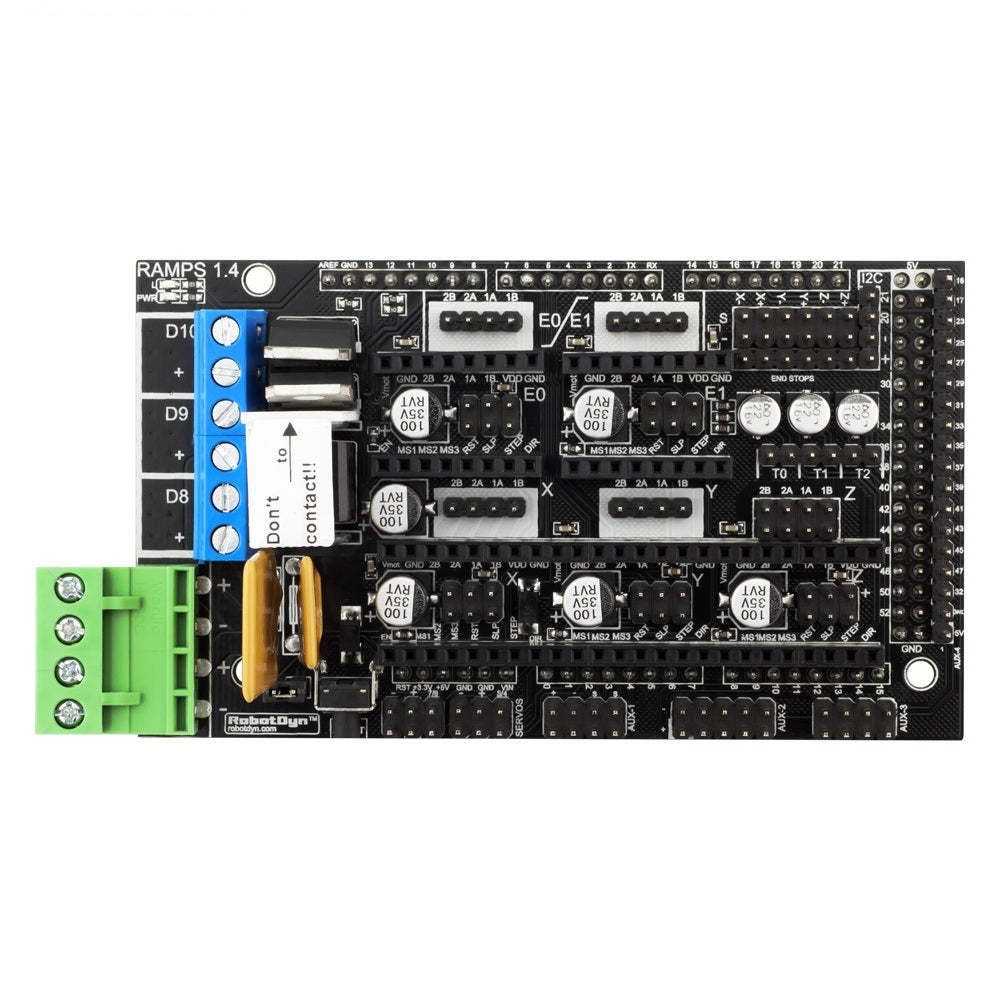

Ongeveer RAMPS 1.4:

RAMPS 1.4 staat voor RepRap Ard. Mega Shield. Het is ontworpen om de volledige elektronica die nodig is voor een RepRap in een klein pakket te passen voor lage kosten. RAMPS 1.4 koppelt een Ard. Mega met zijn krachtige platform en heeft veel ruimte voor uitbreiding. Het modulaire ontwerp omvat plug-in stepper-stuurprogramma's en extruderbesturingselektronica op een Ard. MEGA-afscherming voor eenvoudig onderhoud, vervanging van onderdelen, upgrademogelijkheden en uitbreiding. Bovendien kunnen een aantal Ardulno-uitbreidingskaarten aan het systeem worden toegevoegd, zolang het hoofd RAMPS 1.4-bord bovenaan de stapel blijft.

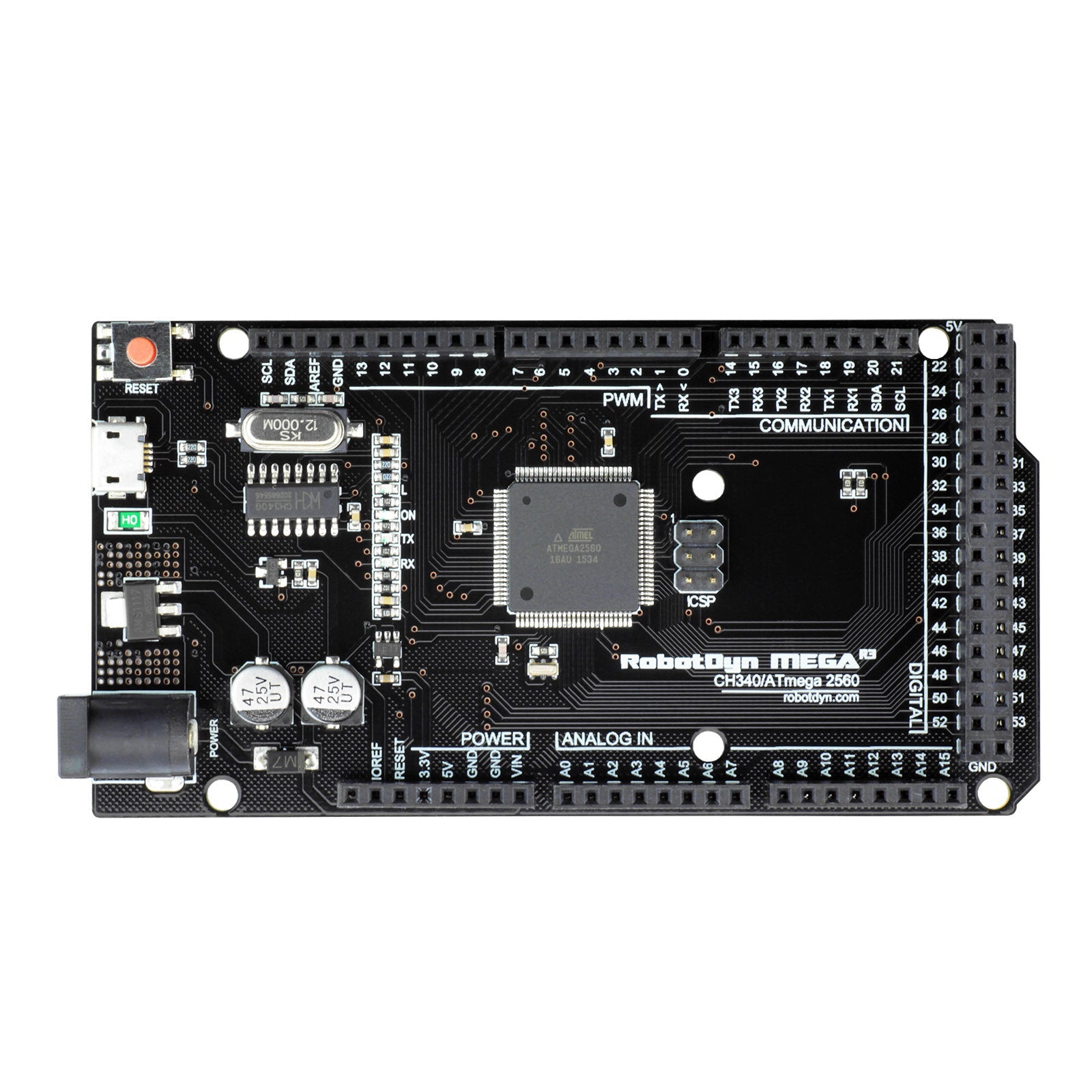

Over MEGA 2560 R3:

Dit is de nieuwe 2016-versie van ons Mega 2560-bord dat volledig compatibel is met de Arduino Mega 2560. Het maakt gebruik van een echtemicrocontroller en de goedkope CH340G USB-UART-interface.
Dit bord zet ons streven naar compromisloze kwaliteit voort met de beste componenten en een uitstekende ontwerplay-out, terwijl het een stabiele, goedkope oplossing biedt. Het gebruikt de CH340G om de kosten te verlagen zonder functionaliteit of kwaliteit te verliezen.

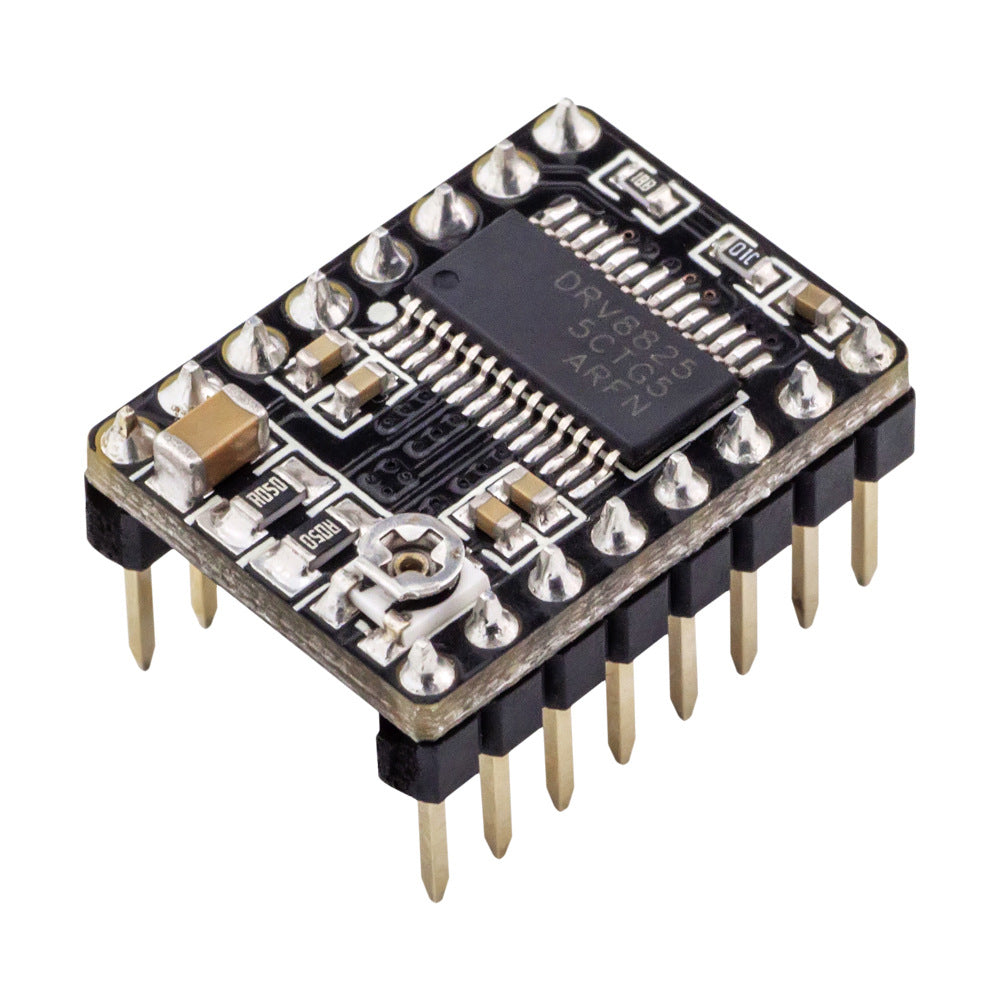

Ongeveer DRV8825 stappenmotorbestuurder:

De DRV8825 stappenmotor driver is een breakoutboard voor TI's DRV8825 microstepping bipolaire stappenmotor driver. De module heeft een pinout en interface die bijna identiek zijn aan die van onze A4988-dragers voor stappenmotordrivers, zodat deze in veel toepassingen kan worden gebruikt als een krachtigere drop-in vervanging voor die boards. De DRV8825 beschikt over instelbare stroombegrenzing, overstroom- en oververhittingsbeveiliging en zes microstap-resoluties (tot 1/32 stap). Hij werkt op 8,2 - 45 V en kan tot ongeveer 1,5 A per fase leveren zonder koellichaam of geforceerde luchtstroom (geschikt voor maximaal 2,2 A per spoel met voldoende extra koeling).

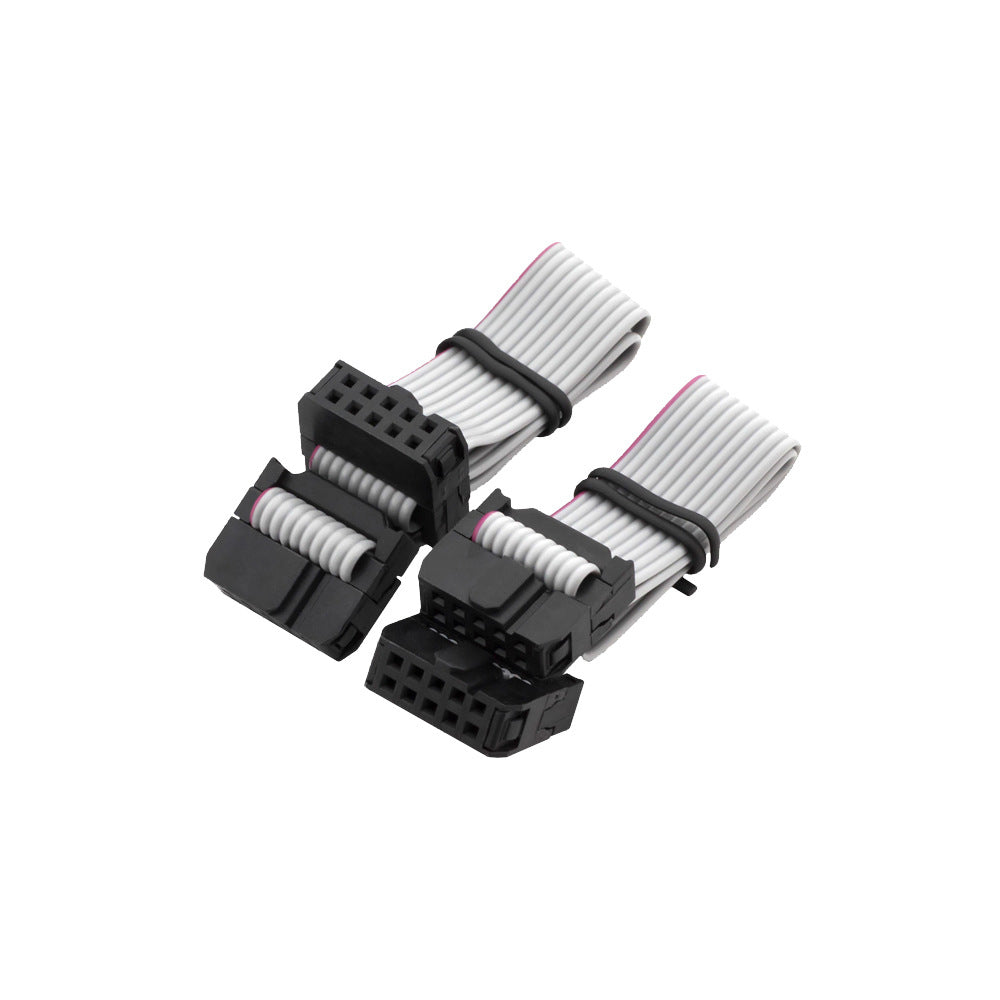

Smart Adapter voor RAMPS 1.4, voor aansluiting op LCD-controller:

Deze adapter is nodig voor het aansluiten van RAMPS 1.4 Shield op LCD-controller (afbeeldingen of tekst).

IDC draadbaan = 6 "(150 mm)

Micro-USB-kabel Data 2.0 (50cm):

Dit is standaard Micro USB-kabel, voor USB Data 2.0. Perfect voor het aansluiten van deze KIT op uw pc.

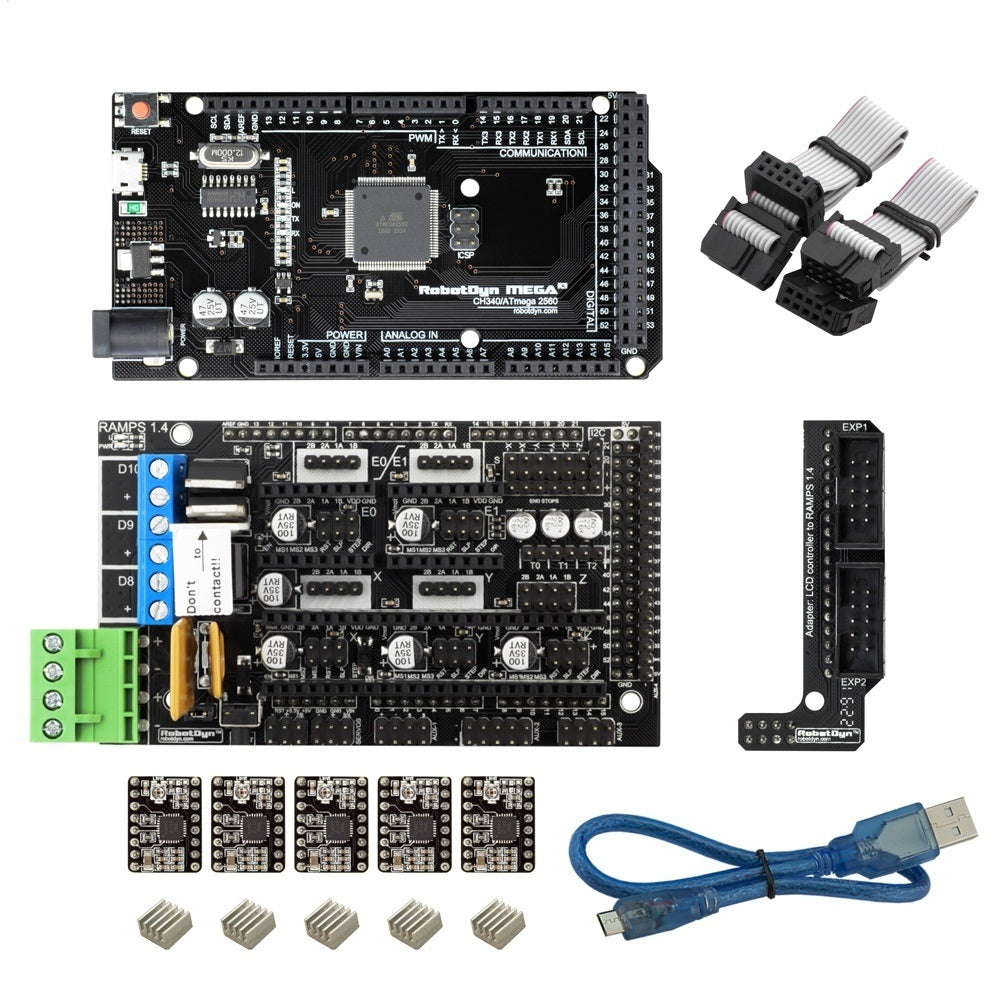

Pakket inbegrepen:

Mega 2560 x 1 st

RAMPS 1.4 Shield x 1 pc

Stappenmotoraandrijving DRV8825 met verwarmingsbakx 5 pcs

Controller adapter met 2 IDC kabels (6 "-150 mm) x 1 set.

MicroUSB-kabel (50 cm) x 1 pc
