Omschrijving:
Merknaam: Beitian
Artikel nr .: BN-180T

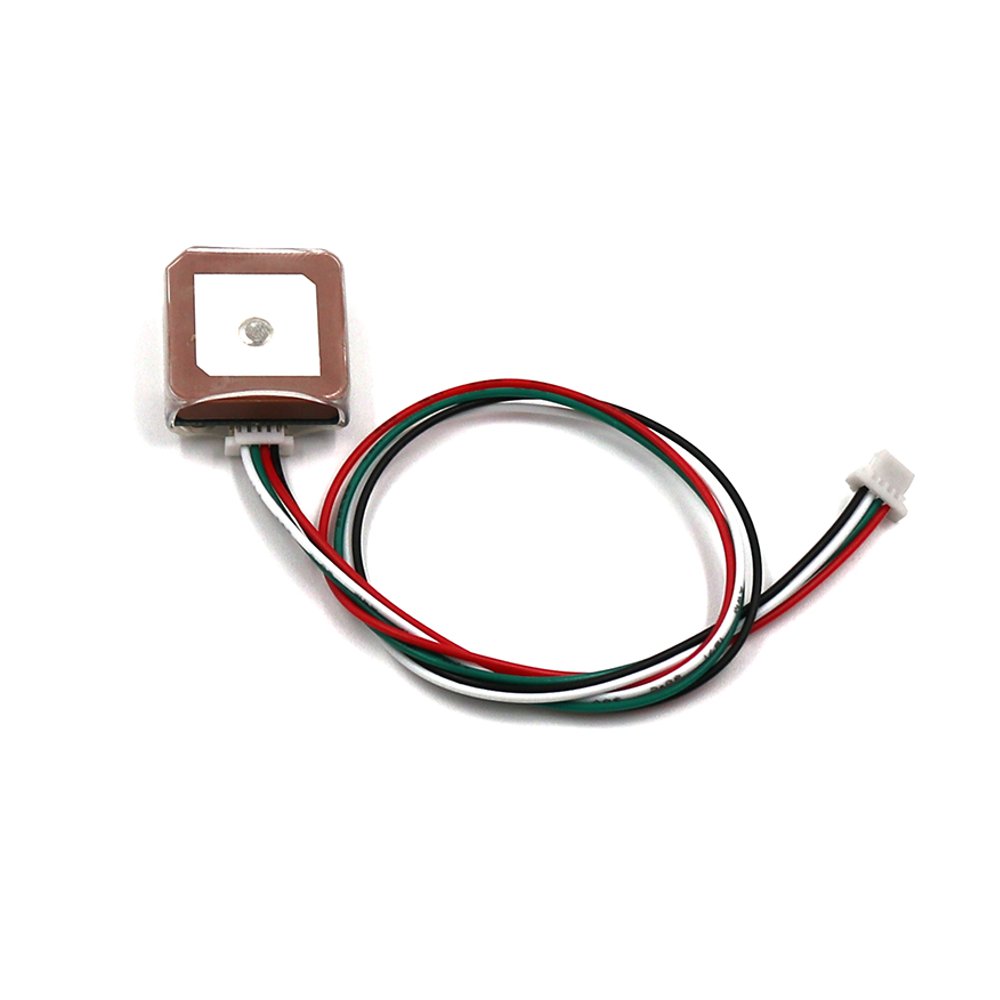

Naam van het item: GPS GLONASS-module
specificaties:
| Elektrische kenmerken | chipset | M8030-KT |
| Frequentie | GPS L1, GLONASS L1, BEIDOU B1, GALILEO E1, SBAS L1, QZSS L1 | |
| Ontvangen formaat | GPS, GLONASS, BEIDOU, GALILEO, SBAS, QZSS. Standaard GPS, GLONASS, SBAS, QZSS. |
|
| kanalen | 72 Kanaal doorzoeken | |
| Gevoeligheid | Tracking | -167dBm |
| herovering | 160dBm | |
| Koude start | -148dBm | |
| Goede start | -156dBm | |
| Nauwkeurigheid | Plaats horizontaal | 2,0 m CEP 2D RMS SBAS Enable (Typical Open Sky) |
| Snelheid | 0,1 m / sec 95% (SA uit) | |
| timing | 1us gesynchroniseerd met GPS tijd | |
| Acquisitietijd | Koude start | 26s |
| Warme start | 25s | |
| Goede start | 1s | |
| Gegevensuitvoer | Ondersteuningspercentage | 4800bps tot 921600bps, standaard 9600bps |
| Gegevensniveau | TTL-niveau | |
| Gegevensprotocol | NMEA-0183 of UBX, standaard NMEA-0183 | |
| NMEA-bericht | RMC, VTG, GGA, GSA, GSV, GLL | |
| Gelijktijdige GNSS | 1 Hz-10 Hz, standaard 1 Hz | |
| Operationele limieten | Hoogte | 50.000 m Max |
| Snelheid | 515 m / s Max | |
| Versnelling | Minder dan 4 g | |
| Energieverbruik | VCC | DC-spanning 3,0V-5.5V, typisch: 5.0V |
| Stroom | Capture 50mA@5.0V | |
| Mechanische specificaties | Dimensie | 18mm*18mm*8mm |
| Gewicht | 7.9g | |
| connector | 1.00mm 4 pins connector | |
| Milieu | Bedrijfstemperatuur | -40 ° C ~ + 85 ° C |
| Opslagtemp | -40 ° C ~ + 105 ° C | |
| LED | TX-LED (blauw) | LED knippert: uitvoergegevens |
| PPS-lampje (rood) | PPS-lampje brandt niet wanneer GPS niet is bevestigd, knippert wanneer deze is vastgezet |
Pinnen definitie:
| NEE. | Naam | IO | Omschrijving | karakteristiek |
| 1 | GND | G | Grond | Grond |
| 2 | TX | O | UART communicatie-interface, TTL-niveau | GPS-gegevensuitvoer |
| 3 | RX | I | UART communicatie-interface, TTL-niveau | GPS-gegevensuitvoer |
| 4 | VCC | I | Hoofdvoeding, DC-ingang | DC 3.0V-5.5V (typisch: 5.0V) |
Pakket inbegrepen:

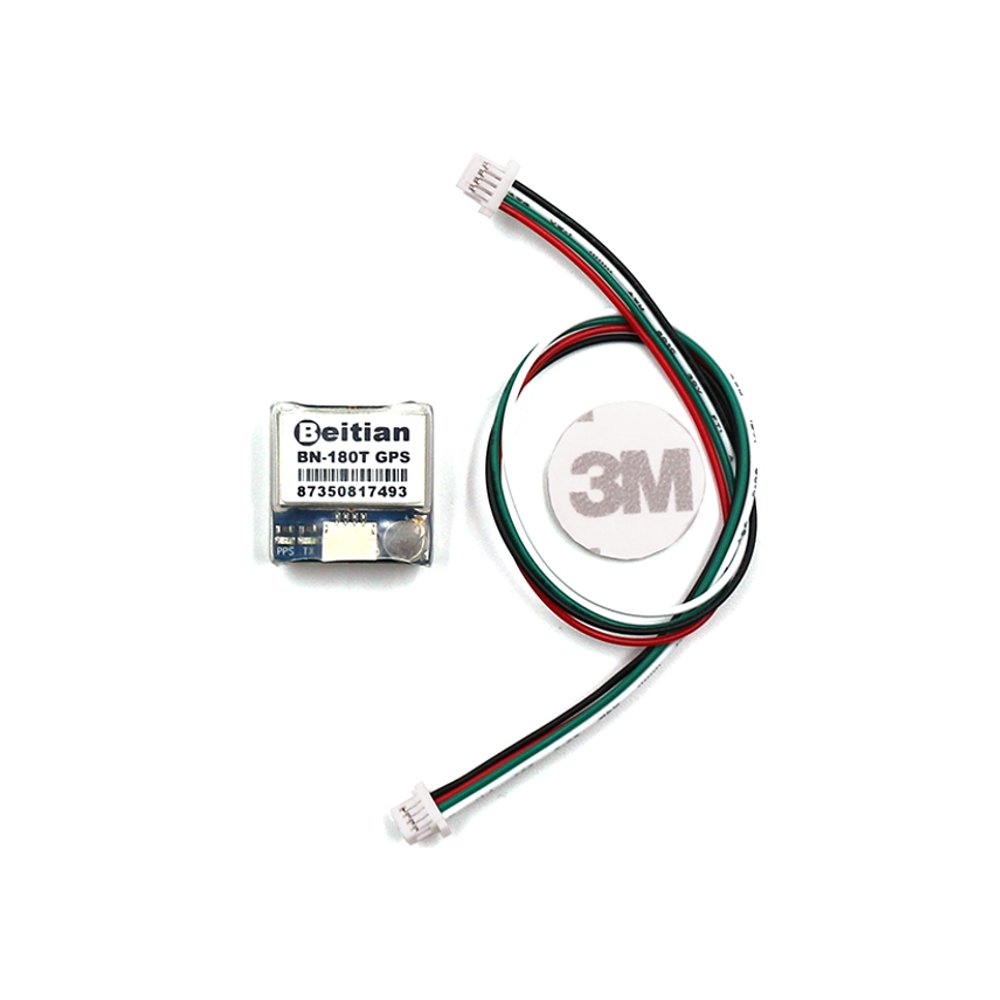

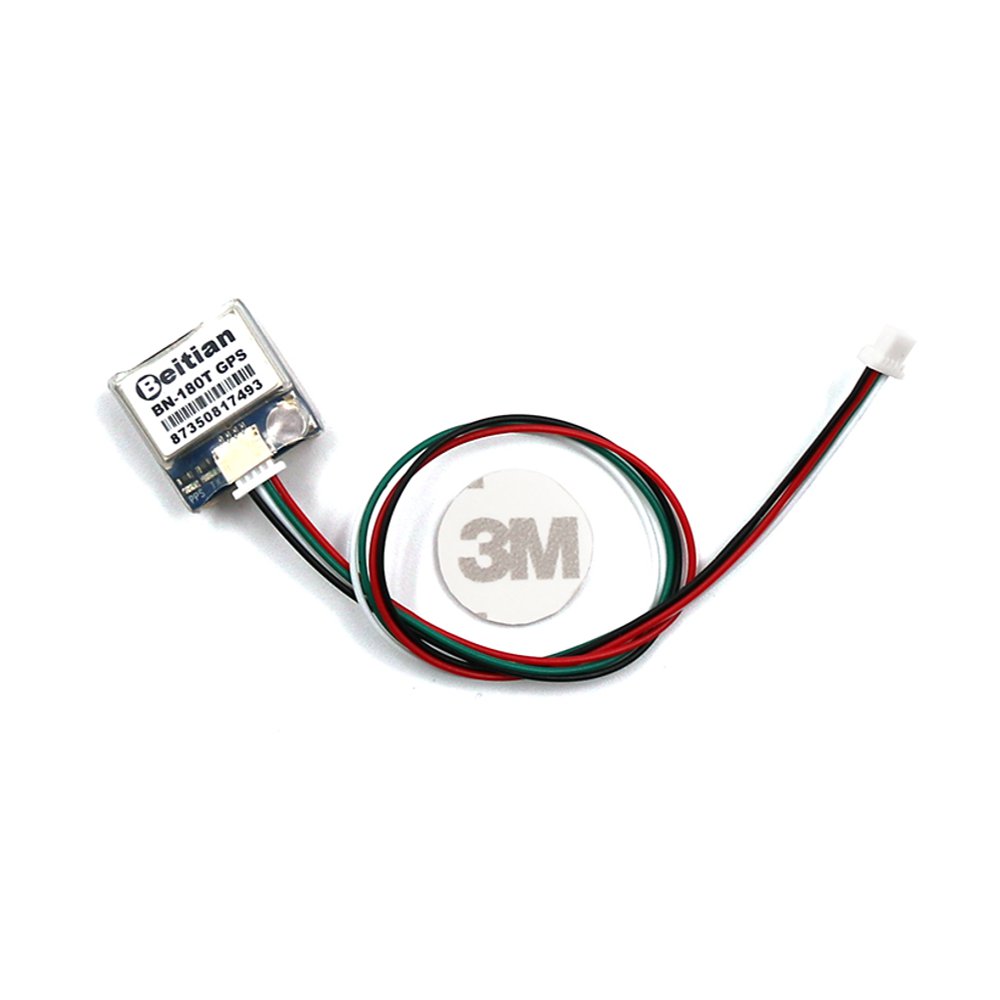

1x Beitian BN-180T GPS GLONASS-module
