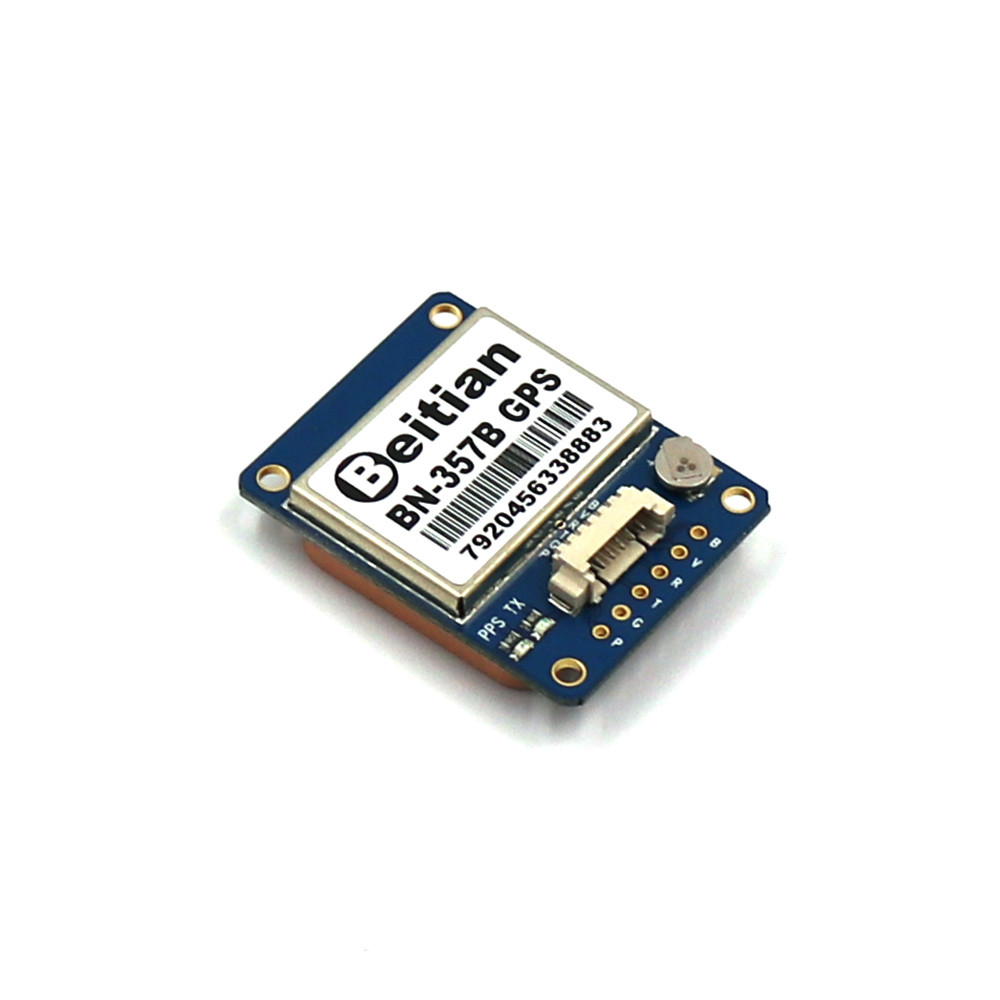

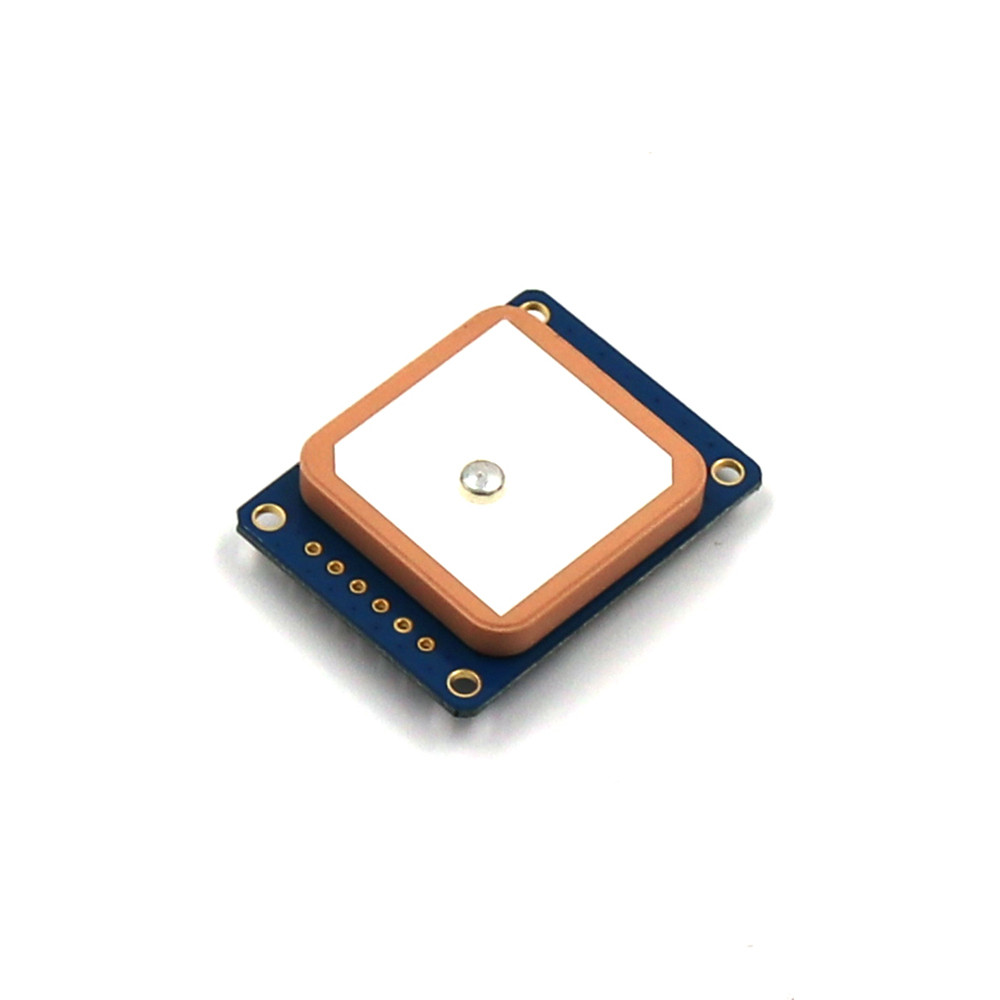

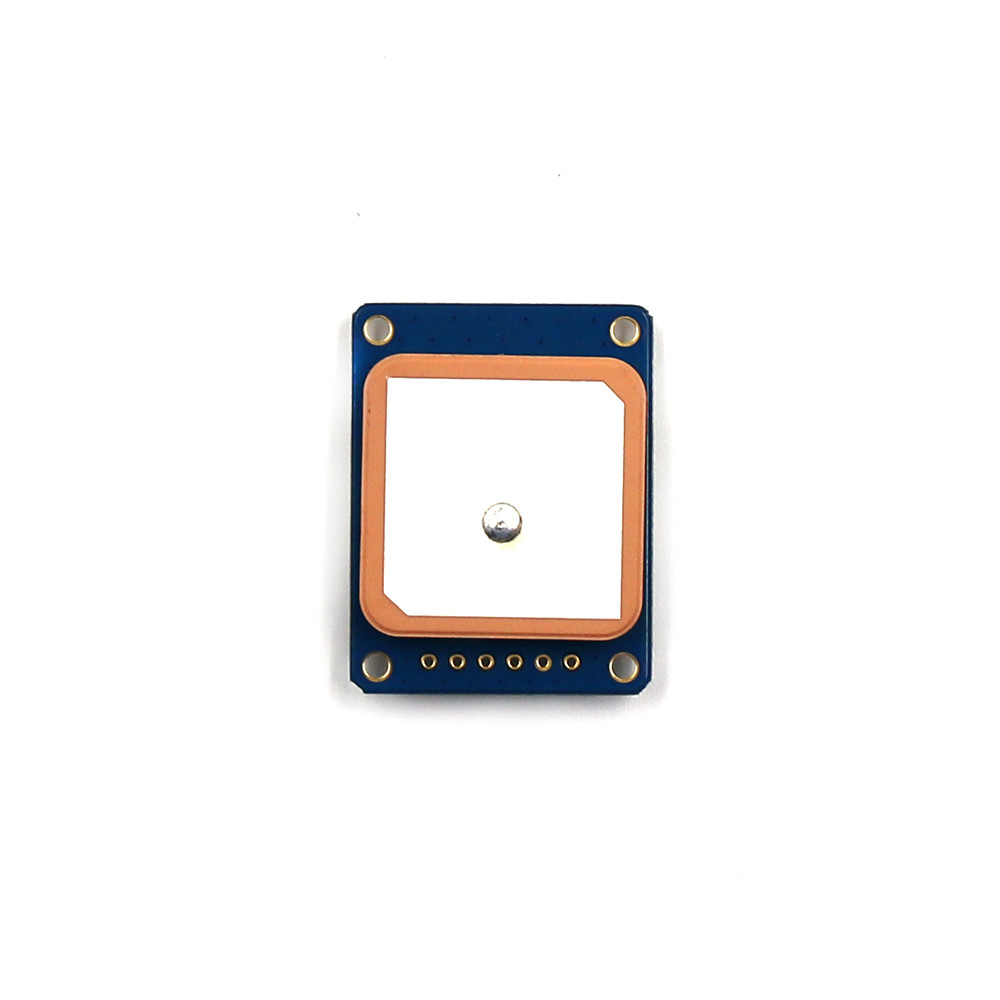

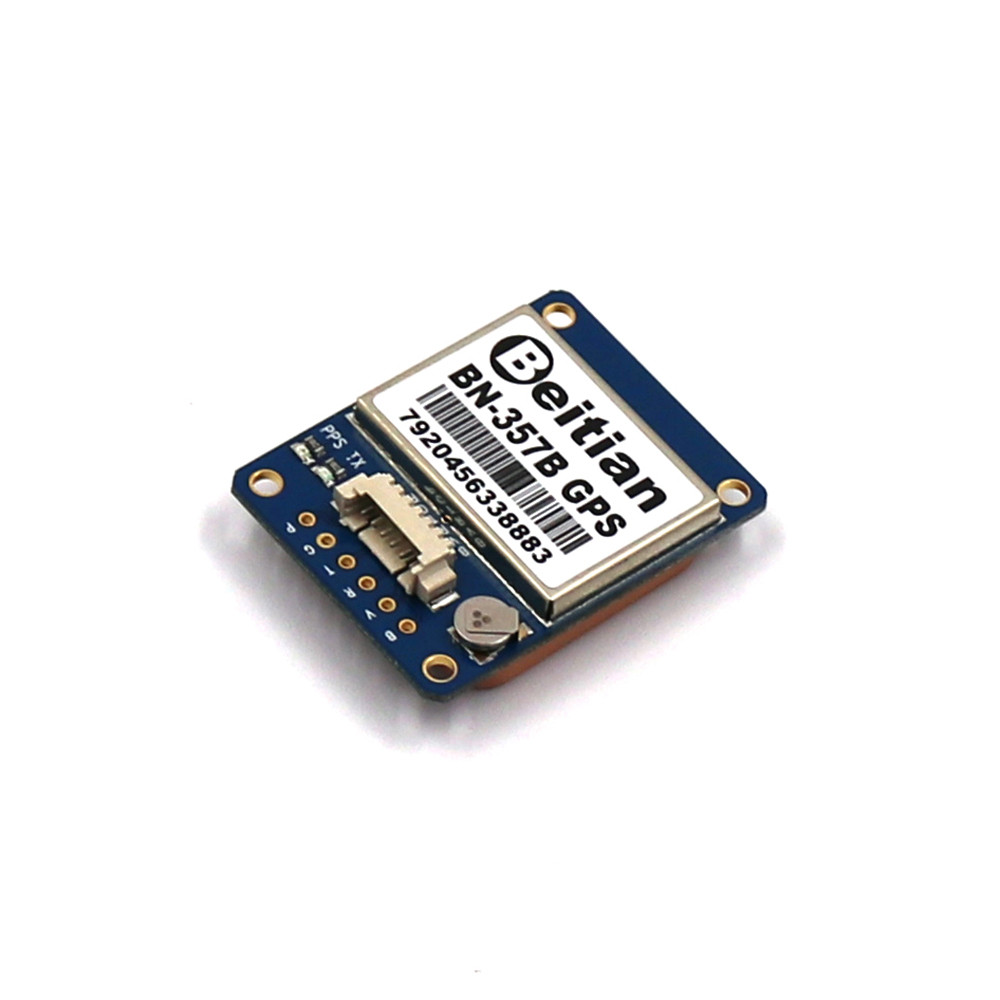

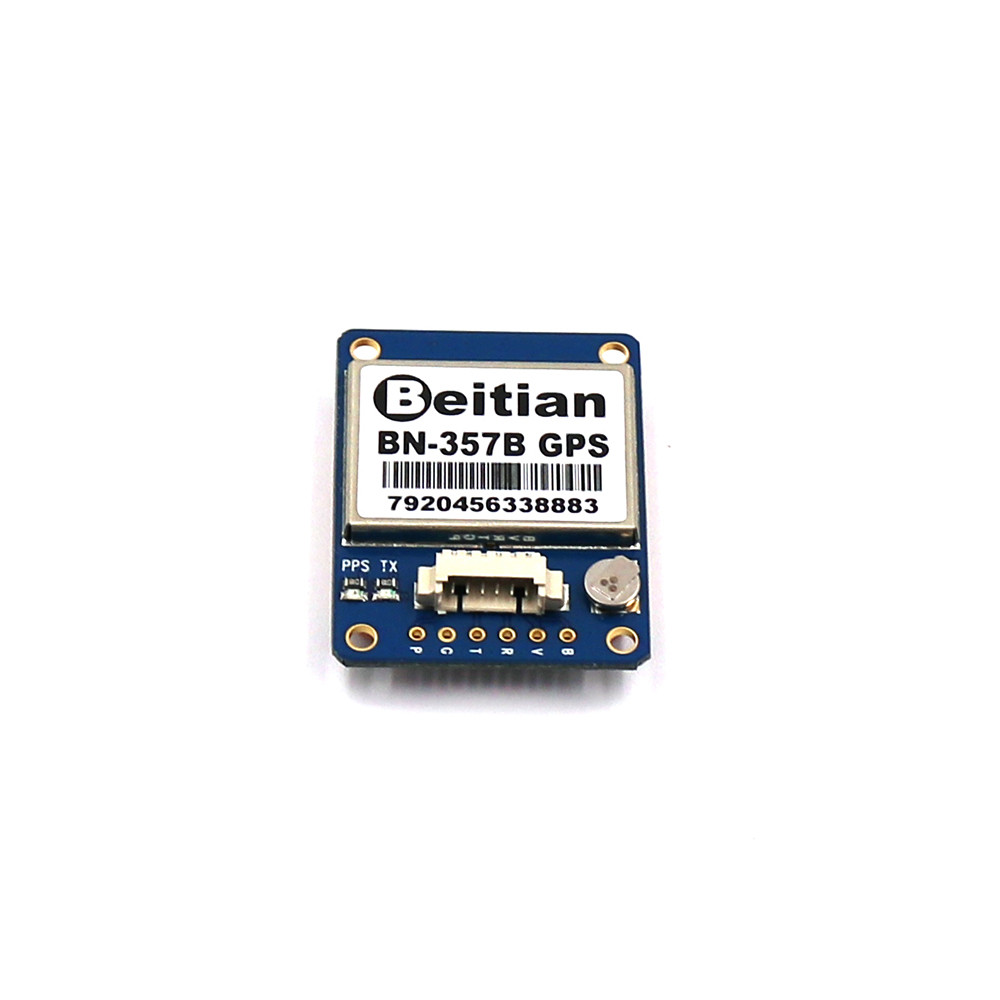

Beitian BN-357B GPS + GLONASS Dual GPS-antennemodule FLASH RS-232 Level 9600bps voor RC Drone FPV Racing

BN-357B datasheet, klik alstublieft hier.

Specificatie:

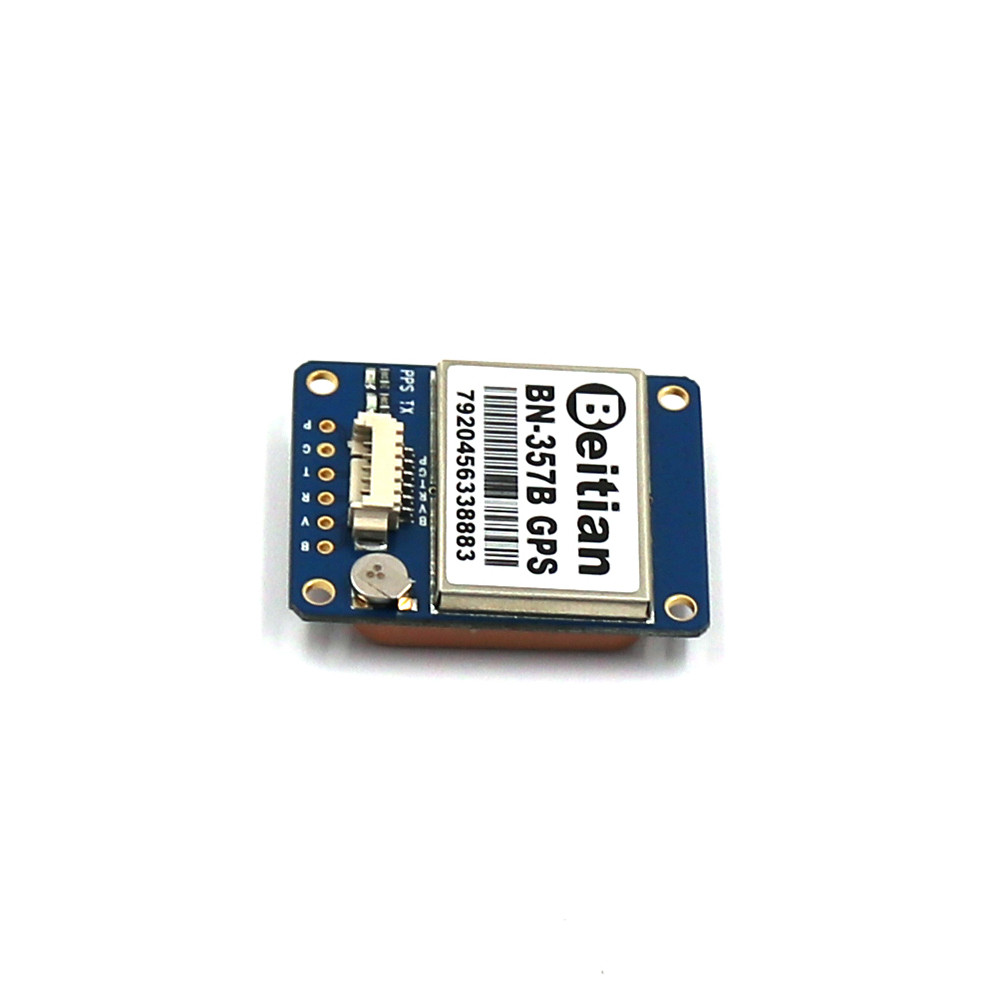

Item naam: Beitian BN-357B GPS + GLONASS Dual module
Afmetingen: 35,0 mm * 27,0 mm * 8,0 mm
Gewicht: 13,9 g

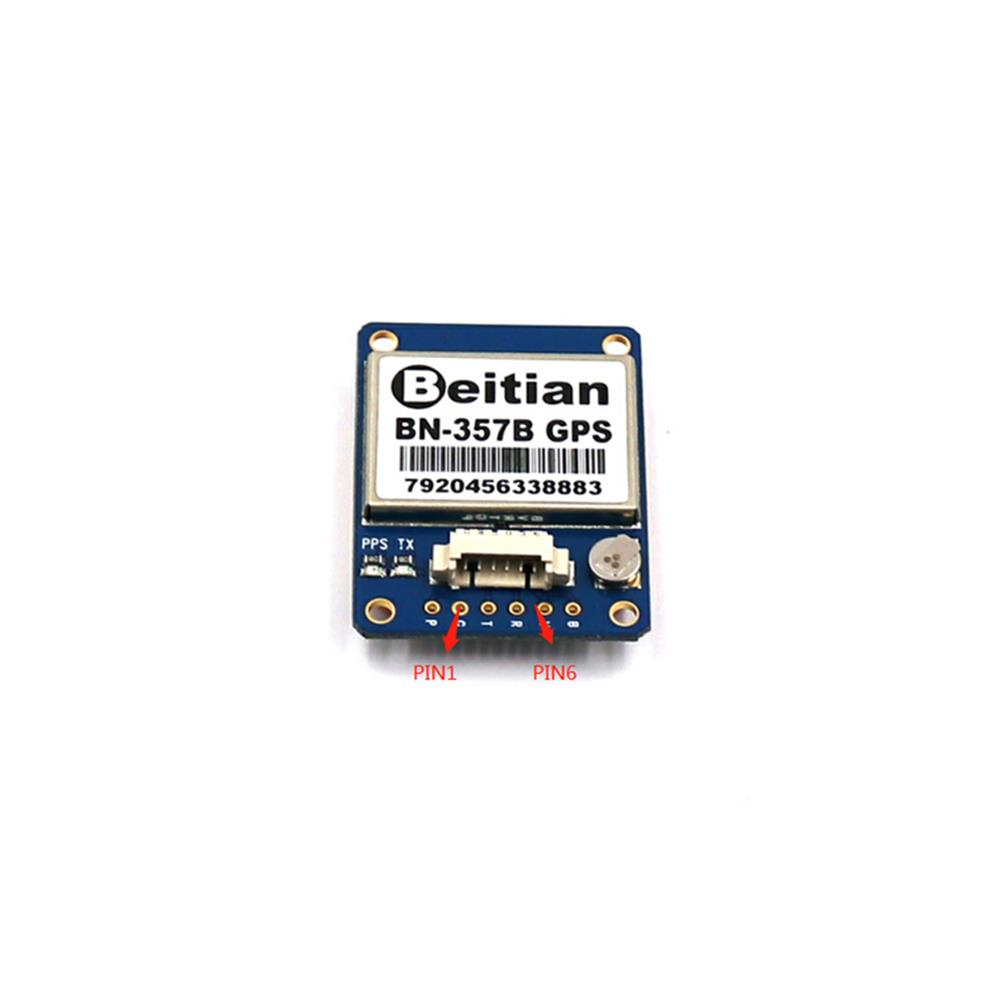

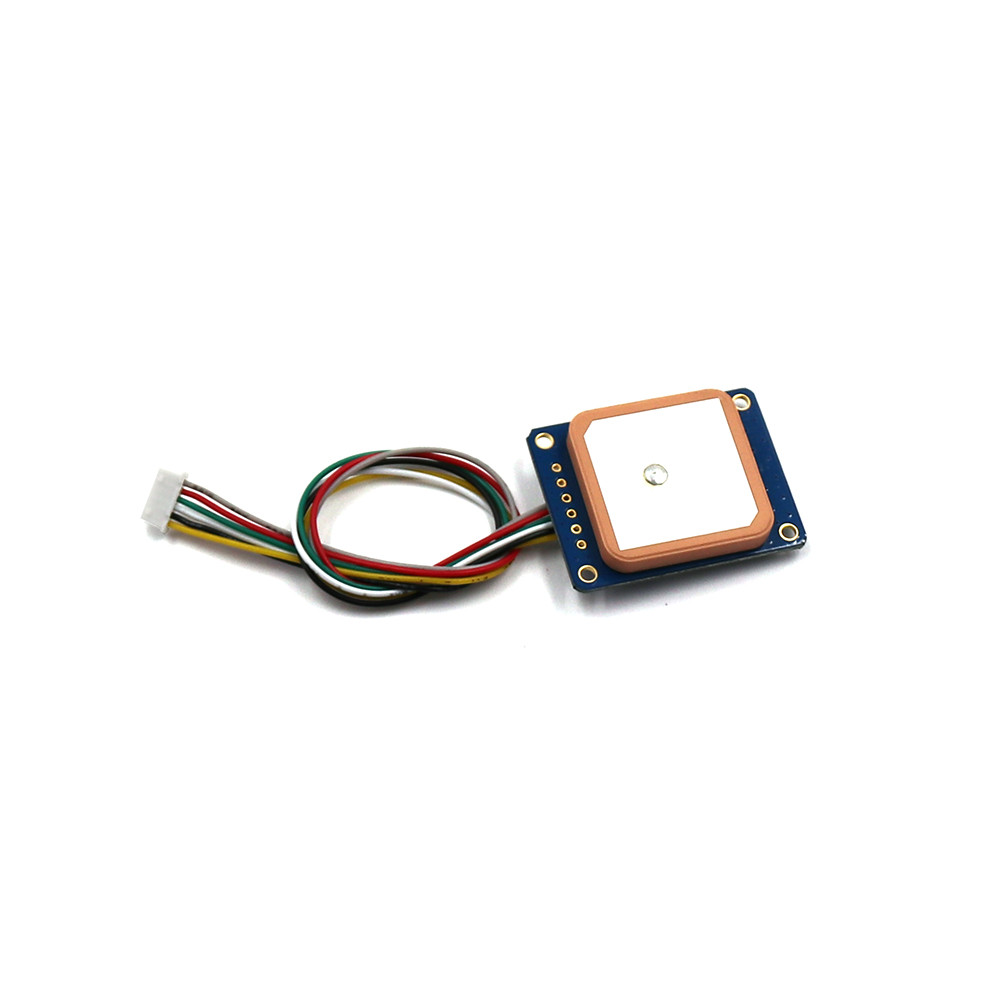

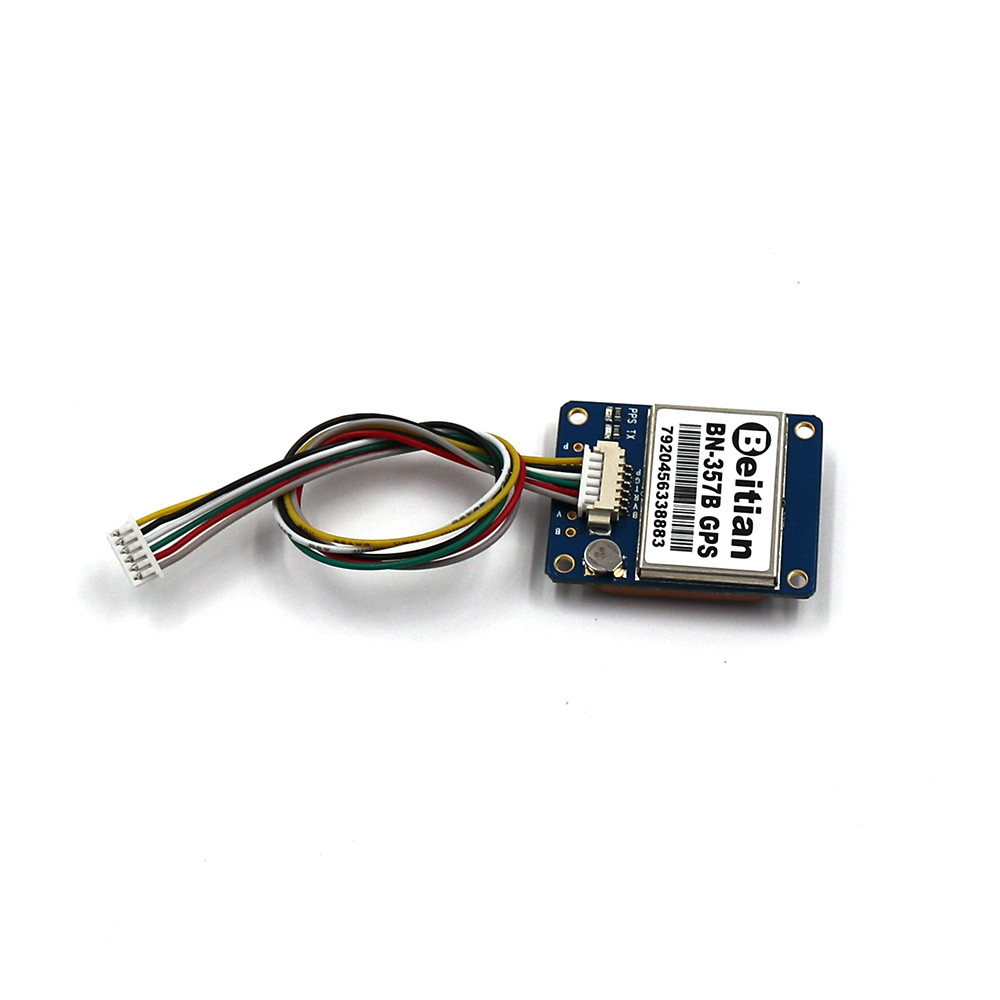

Connector: 1,25 mm 6 pins connector
Ingebouwde flitser, RS-232-niveau, 9600, 1 Hz-uitvoer, NMEA-0183-protocoluitvoer

Frequentie: GPS L1, GLONASS L1, BEIDOU B1, GALILEO E1, SBAS L1, QZSS L1
Ontvangstformaat: GPS, GLONASS, BEIDOU, GALILEO, SBAS, QZSS. (Standaard GPS, GLONASS, SBAS, QZSS.)
Kanalen: 72 Kanaal doorzoeken

Gevoeligheid
Volgen: -167dBm
Opnieuw verwerven: -160dBm
Koude start: -148dBm
Hot Start: -156dBm

Nauwkeurigheid
Positie horizontaal: 2,0 m CEP 2D RMS SBAS inschakelen (typisch open Sky)
Snelheid: 0,1 m / sec 95% (SA uit)
Timing: 1 gesynchroniseerd naar GPS tijd

Acquisitietijd
Koude start: 26s
Warm Start: 25s
Hot Start: 1s

Gegevensuitvoer
Ondersteuningstarief: 4800bps tot 921600bps, standaard 9600bps
Gegevensniveau: RS232 Niveau
Gegevensprotocol: NMEA-0183 of UBX, standaard NMEA-0183
NMEA-bericht: RMC, VTG, GGA, GSA, GSV, GLL
Update Rate: 1Hz-10Hz, Standaard 1Hz
FLASH: 4M FLASH, Sla de configuratie permanent op

Operationele limieten
Hoogte: 50.000 m Max
Snelheid: 515 m / s Max
Versnelling: minder dan 4 g

Energieverbruik
VCC: gelijkstroomspanning 3.6V-5.5V, typisch: 5.0V
Huidig: Capture 50mA@5.0V

Milieu
Bedrijfstemperatuur: -40 ° C ~ + 85 ° C
Opslagtemperatuur: -40 ° C ~ + 105 ° C

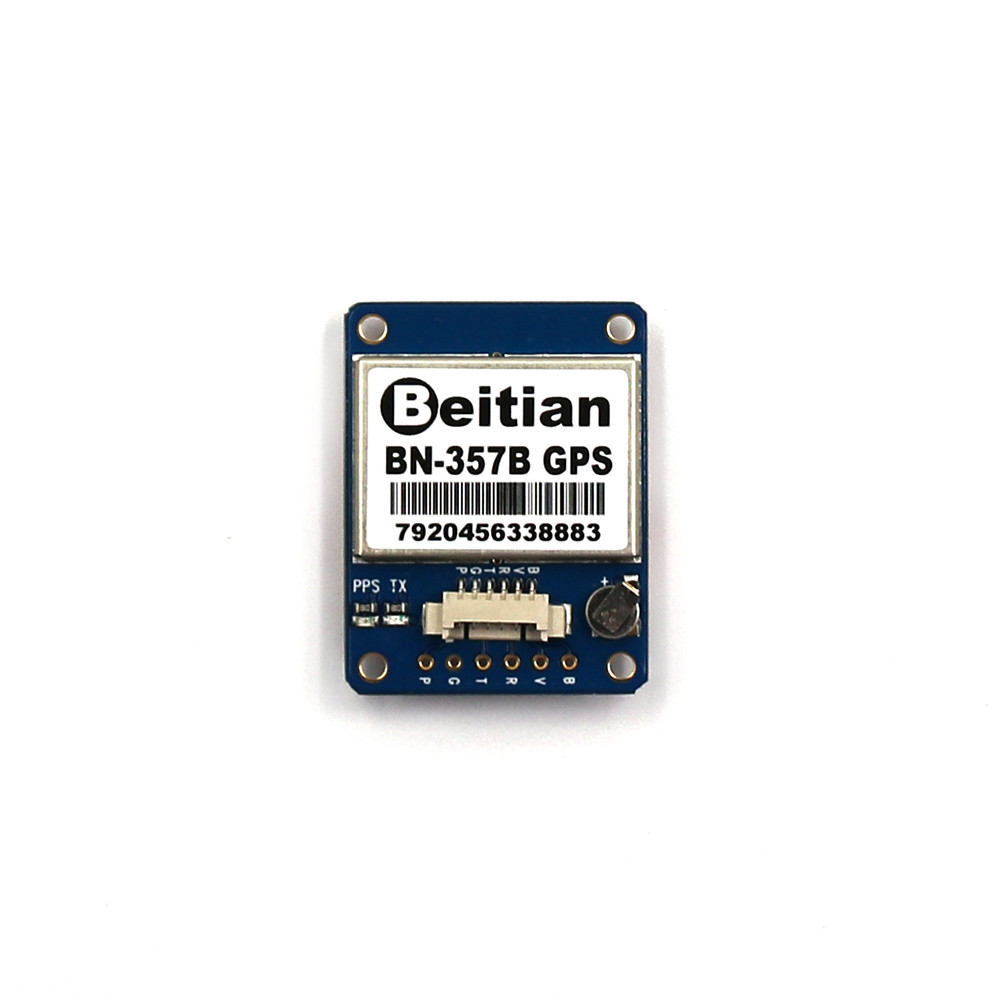

Ingebouwde LED
TX-LED: blauw. De gegevensuitvoer, TX-LED knippert
PPS-led: rood. PPS-lampje brandt niet wanneer GPS niet is bevestigd, knippert wanneer deze is verholpen

Pakket inbegrepen:
1x Beitian BN-357B GPS + GLONASS Dubbele module
