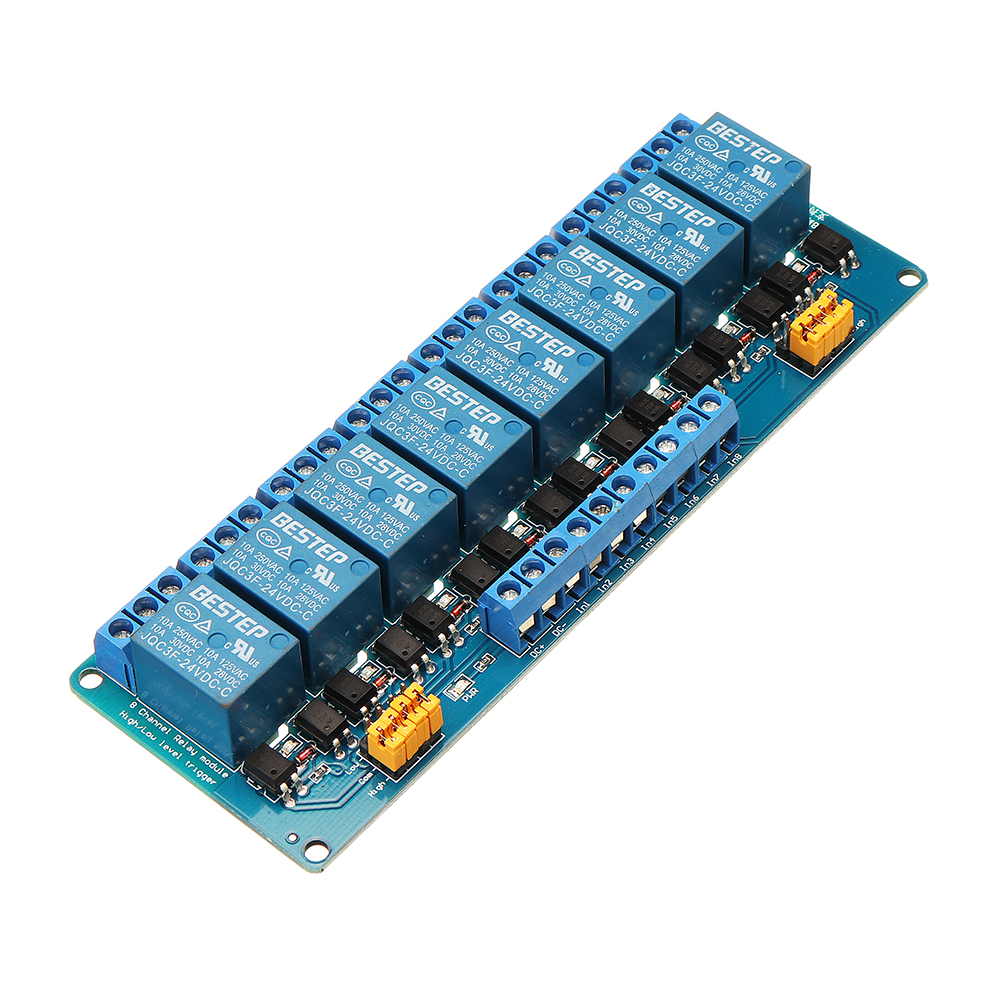

Beschrijving:
Maximale belasting: AC 250V / 10A, DC 30V / 10A.
De isolatie van de chip optocoupler, sterke rijvaardigheid, stabiele prestaties, -stroom 5mA.
Werkspanning is 24V.
Elk kanaal van de module kan worden ingesteld door een hoge jumper of een op laag niveau.
Kleuren kunnen afwijken van foto's.
Kleuren kunnen afwijken van foto's.
Fouttolerant ontwerp, zelfs als de bedieningsleiding kapot is, zal het relais niet werken.
Voedingsindicator (groen), 8 relaisstatusindicator (rood).
Het interfaceontwerp is gehumaniseerd, alle interfaces kunnen rechtstreeks via de terminals worden verbonden, dus het is erg handig.

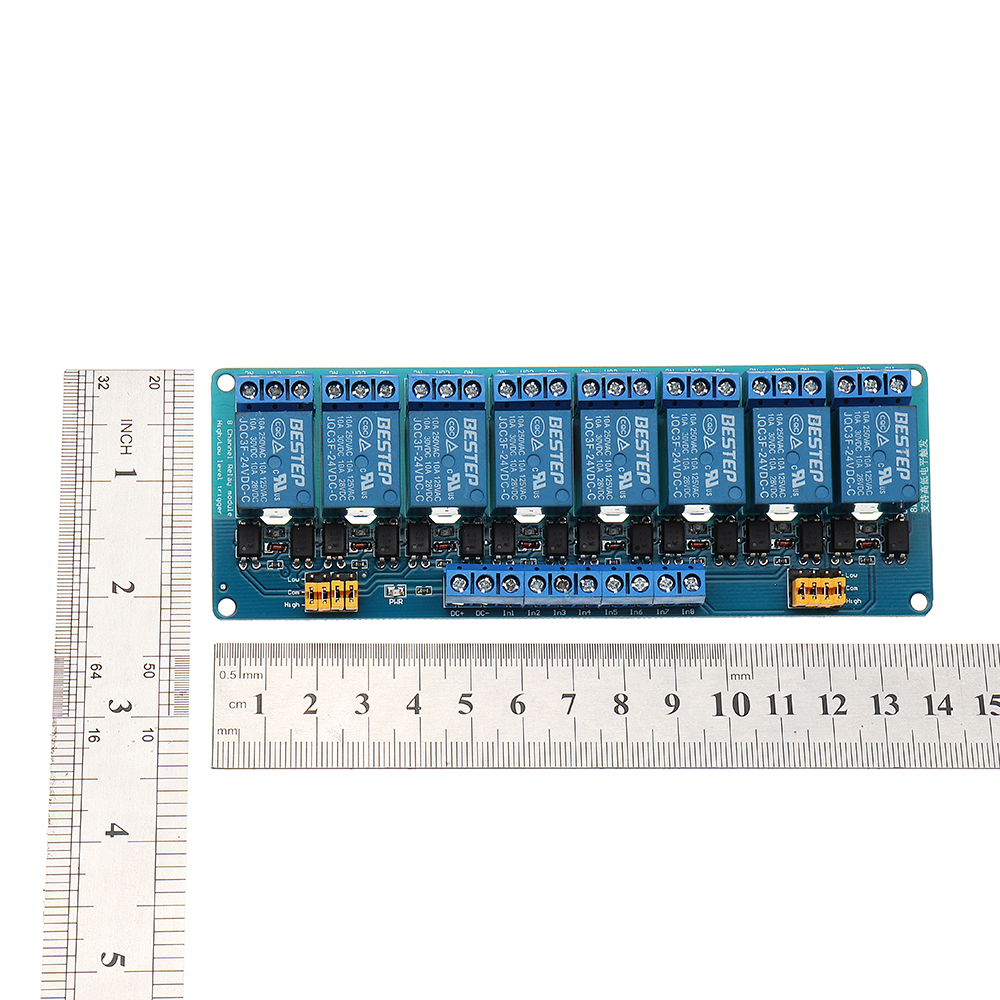

Module grootte: 142 mm x 50 mm x 18,5 mm (lengte x breedte x hoogte).
Er zijn 4 vaste boutgaten, gaten 3,1 mm, afstand 67 mm x 44,5 mm.
1. S1-S8 is de selectie op hoog niveau van relais 1 kanaal - 8 kanaal.

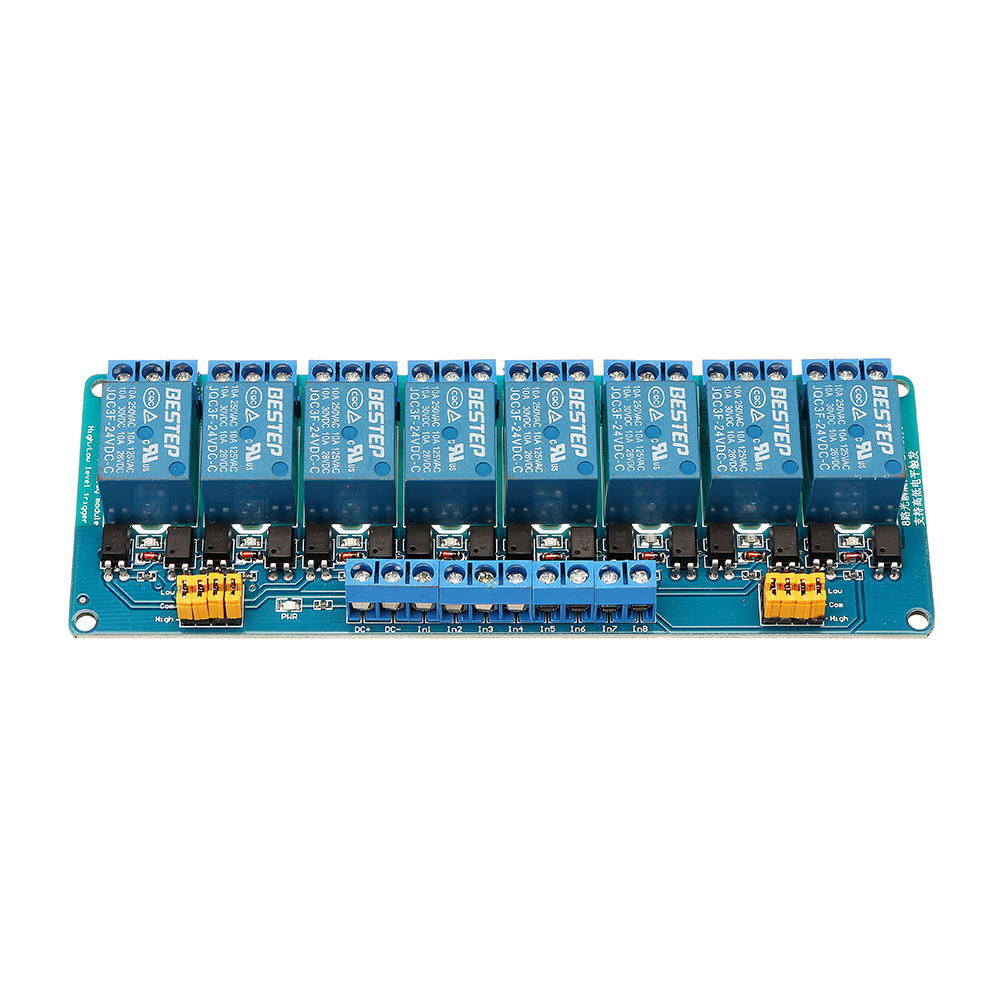

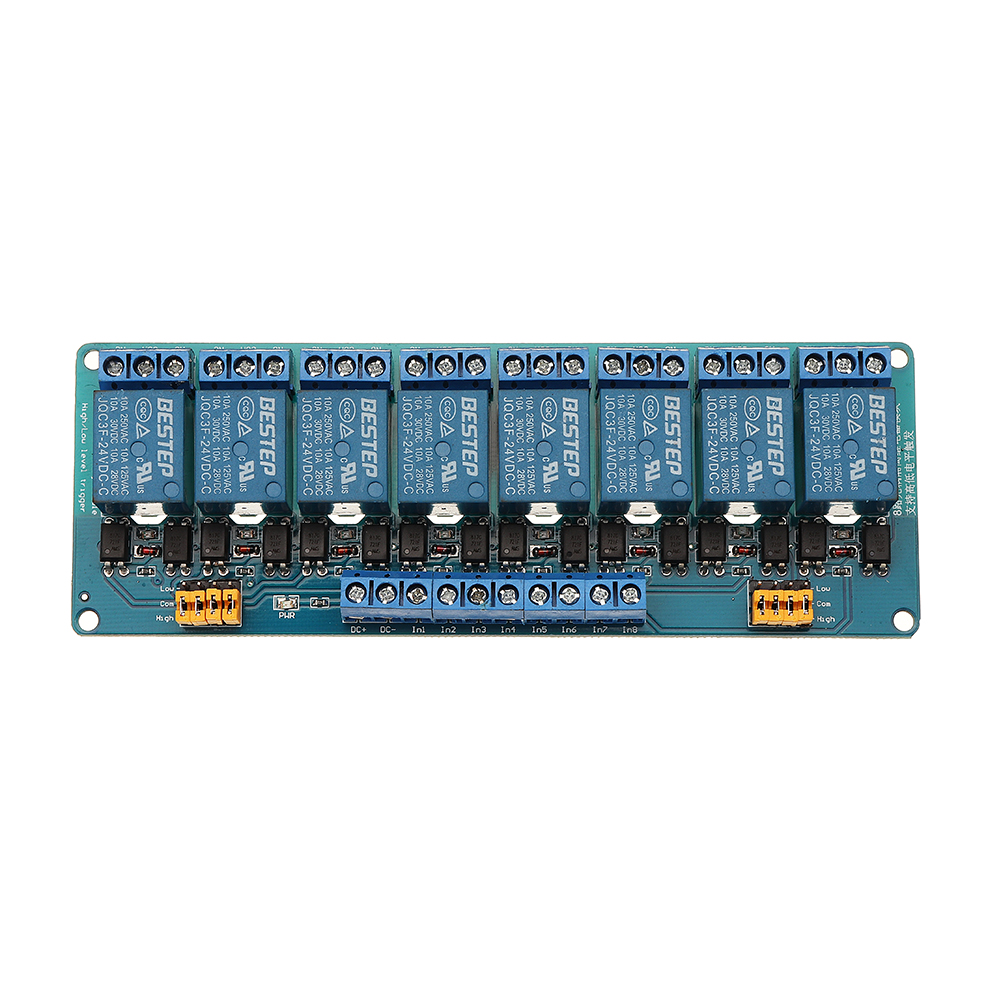

Module-interface:
1. DC +: sluit de positieve pluspool aan
2. DC-: sluit de negatieve minpool aan.
3. IN1-IN8: Afhankelijk van de instelling van elke weg, kan de corresponderende relaiswerking worden bestuurd door een hoog of een laag niveau.
Relaisuitgang: er is een 24-draads interface, alle interfaces kunnen direct op de lead worden aangesloten om het gebruik door de gebruiker te vergemakkelijken.

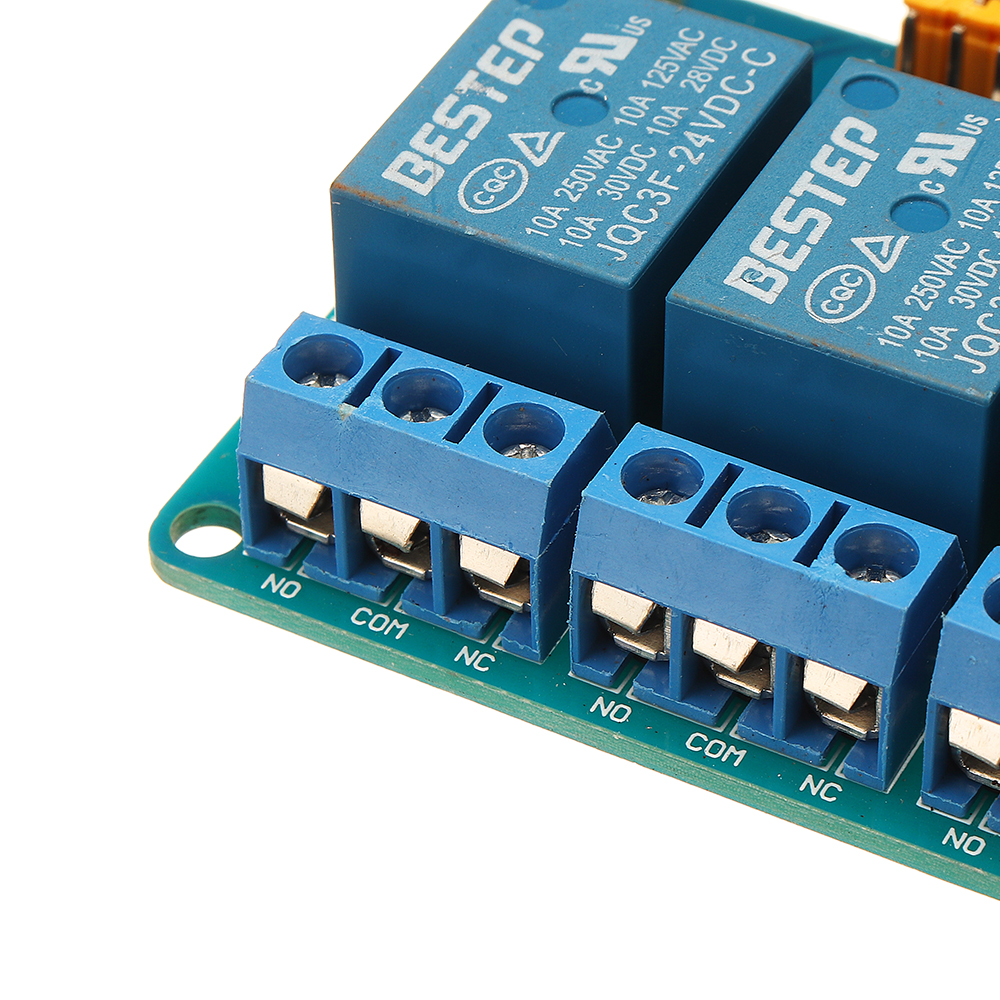

1. NO1 - NO8: relais normaal open, het relais hangt op voordat het wordt ingetrokken en maakt vervolgens een korte verbinding met de COM.
2. COM1 - COM8: gemeenschappelijke interface voor relais
3. NC1 - NC8: relais normaal sluiten, kort verbonden met COM vóór intrekken en opgeschort na intrekken.

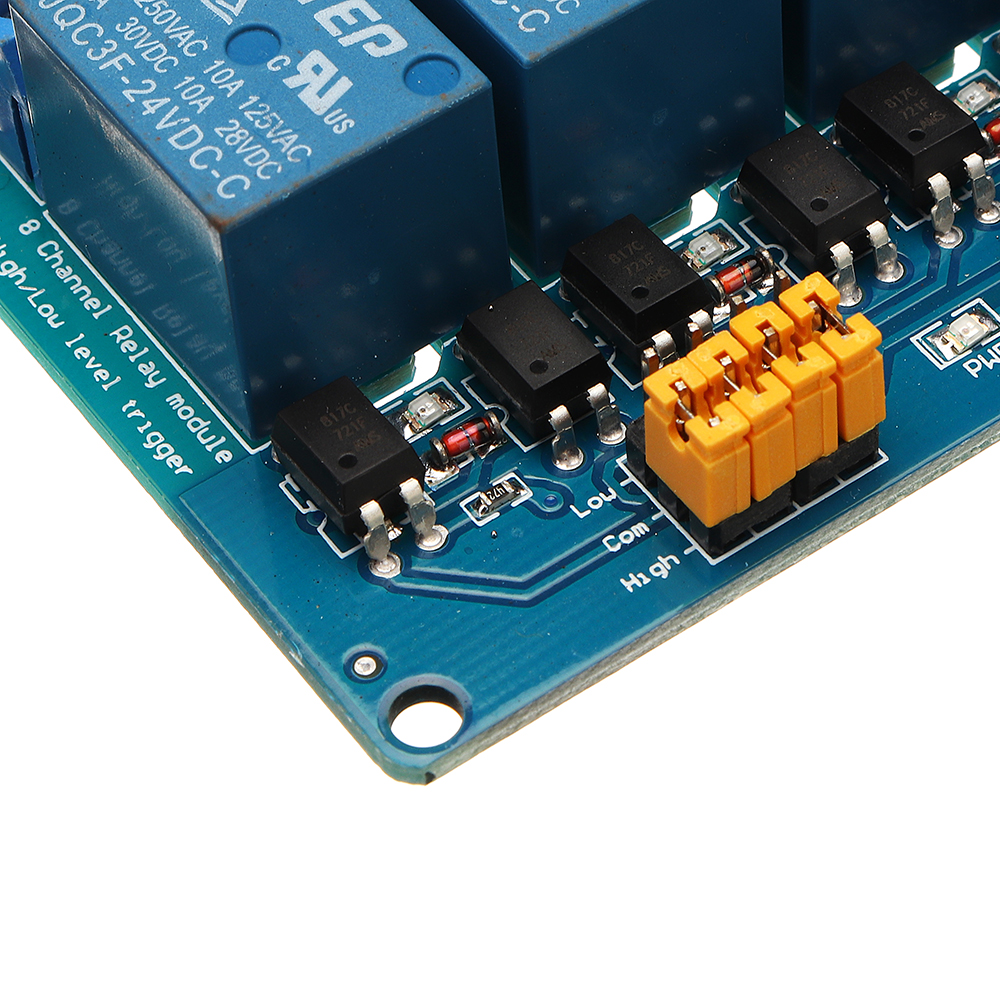

Hoog en laag -optie:
1. S1-S8 is de selectie op hoog niveau van relais 1 kanaal - 8 kanaal.
2. Wanneer COM kort verbonden is met LAAG, is het corresponderende relais LAGE niveau-, terwijl wanneer COM kort verbonden is met hoog-einde, hoog-niveau is.
Pakket inbegrepen:
1 x 8 Kanaal 24V relaismodule
1 x 8 Kanaal 24V relaismodule
